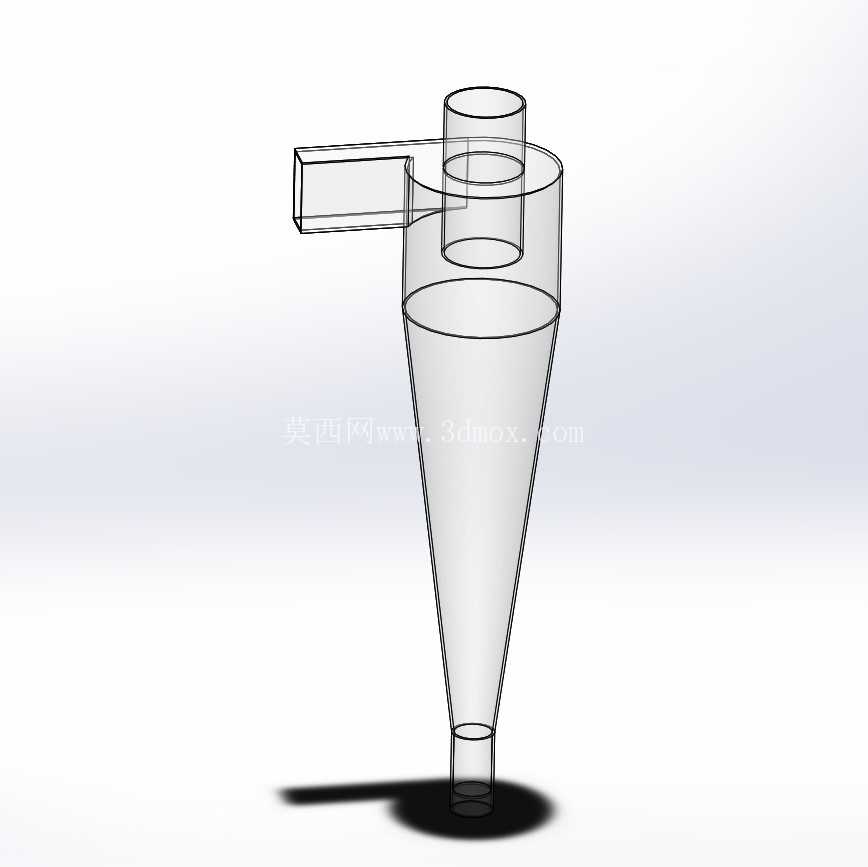

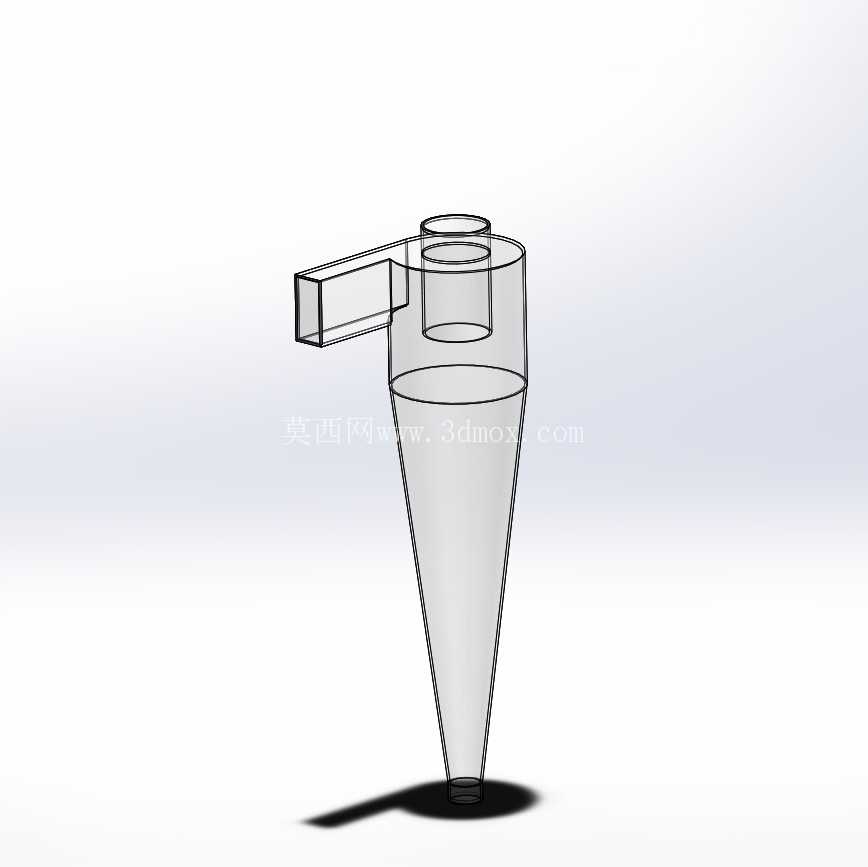

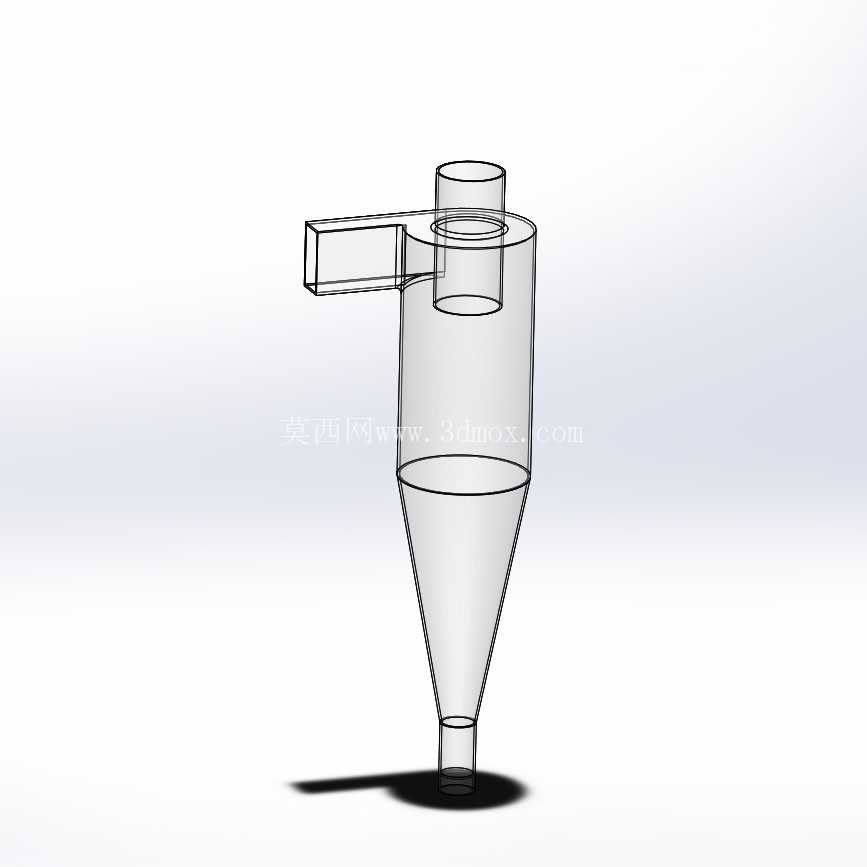

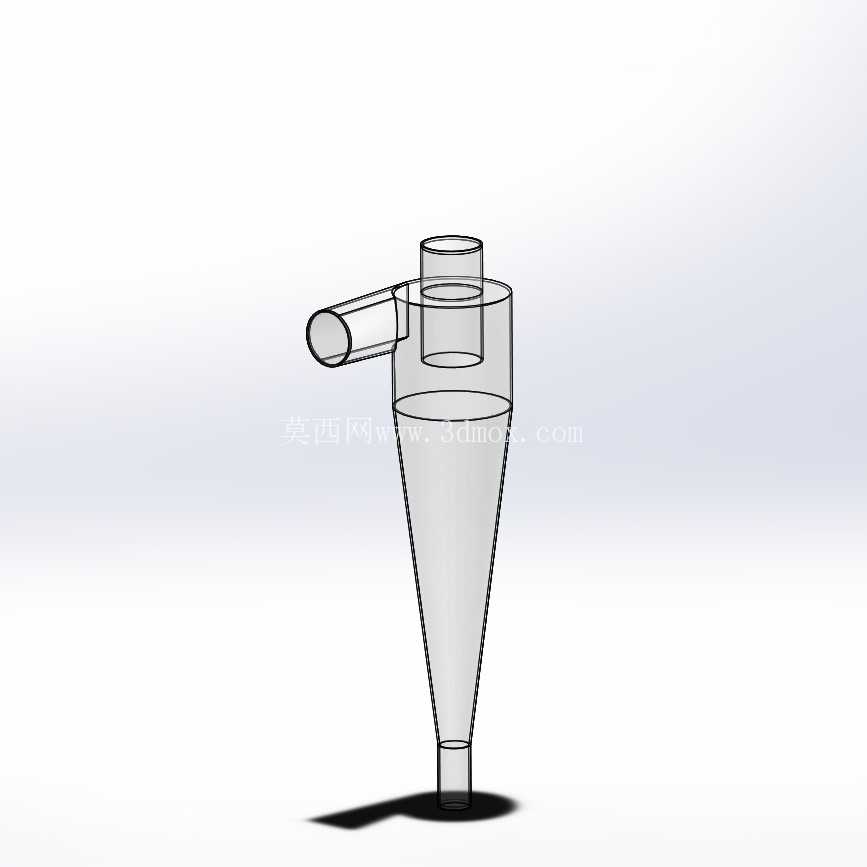

这套结构的设计完全参照公开文献中的成熟几何计算逻辑搭建,没有做随意的结构改动,所有锥段角度、进出口管径比例、筒体长度与直径的比值都严格匹配经典旋风分离结构的经验参数范围,能保证气流进入腔体后形成稳定的外旋流与内旋流轨迹,避免因结构比例失调导致的气流紊乱、颗粒返混、分离效率骤降问题。整套结构包含四款不同几何参数的旋风分离构型,分别对应不同处理风量、不同目标分离粒径的使用需求,四款结构的核心差异集中在进口截面宽高比、筒体段长径比、锥段收缩角、排灰口直径这几个关键参数上,适配从每小时几百方到几千方的处理风量区间,选型时可以根据现场管路的实际风速、待分离颗粒的中位粒径、安装空间的边界限制灵活选用对应构型。在粉体加工、工业除尘、物料气力输送这类涉及气固两相介质分离的生产场景里,旋风分离装置是无需额外滤材、依靠离心力实现介质分离的核心通用部件,日常生产中常作为一级除尘单元布置在布袋除尘器前端,用来提前滤除气流中裹挟的大粒径固体颗粒,降低后端精过滤单元的负荷,也可单独用于粒径分布集中、颗粒硬度适中的粉体物料回收工序,比如粮食加工中的麸皮分离、木工车间的大颗粒木屑收集、矿山破碎环节的粗粉尘预分离等场景,都能见到这类结构的身影。
从结构细节来看,所有构型都采用切向进口的进料方式,气流从筒体上部的侧向水平接口进入腔体后,会沿筒壁形成向下的旋转外旋流,在旋转过程中,密度远大于气体的固体颗粒会在离心力作用下被甩向筒壁,接触壁面后失去动能,沿锥段壁面滑落至底部的排料口,完成颗粒与气流的分离;而脱除大颗粒的气流会在锥段底部折返,形成向上的内旋流,最终从筒体顶部中心的排气口排出,进入后续的管路或处理单元。设计时特意将顶部排气口的插入深度做了参数化匹配,不同构型的排气口插入深度对应不同的筒体长度,避免插入过深导致底部已分离的颗粒被二次卷吸,也防止插入过浅造成气流短路、未经过充分分离就直接从排气口流出。
锥段的收缩角度也经过了几何校验,角度控制在颗粒能顺利沿壁面滑落的合理区间,不会因为锥角过陡造成壁面磨损过快,也不会因为锥角过缓导致整体结构高度过高、占用过多竖向安装空间。从安装边界来看,四款构型的进出口都采用标准圆形接口,接口尺寸匹配常规工业通风管路的常用管径规格,安装时可以直接通过法兰或卡箍与现场管路对接,不需要额外做变径转接;结构整体为立式安装形态,顶部排气口与侧向进气口的相对位置固定,底部排料口需要对接卸灰阀或集料容器,安装时需要保证整体垂直度,避免因筒体倾斜导致内部旋流轨迹偏移,影响实际分离效率。
结构的壁厚按照常规工业除尘设备的使用场景设置,能承受含尘气流的长期冲刷,针对磨蚀性较强的颗粒工况,也可以在建模基础上单独给锥段、进口段做加厚处理或者衬耐磨层的结构拓展。在实际工程应用中,这类旋风分离结构的阻力损失稳定在常规工业通风系统可接受的范围内,不需要额外配置高压风机就能驱动气流通过,日常运行没有运动部件,几乎不需要频繁维护,只要定期检查排料口的密闭性,防止漏风导致分离效率下降即可。四款不同参数的构型可以单独使用,也可以多台并联组合来适配更大的处理风量场景,并联安装时只需要保证每台分离器的进气阻力均衡,避免出现气流偏载导致单台设备负荷过大的问题。建模过程中所有曲面都做了连续顺滑处理,筒体与锥段的衔接位置、进口与筒体的相贯位置都没有结构突变,不会出现局部涡流造成的额外阻力损失,也能减少这些位置的颗粒冲刷磨损,延长设备的实际使用寿命。
