便携折叠式四旋翼航拍飞行器结构设计

日常做消费级航拍飞行器结构方案时，便携性是绕不开的核心需求点，这款折叠四轴的结构逻辑，刚好踩中了户外航拍、短途采风、日常vlog拍摄这类场景的使用痛点——多数非专业航拍用户不会常年背着大尺寸防护箱出门，设备能不能塞进通勤背包甚至外套大口袋，直接决定了设备的实际使用频次。

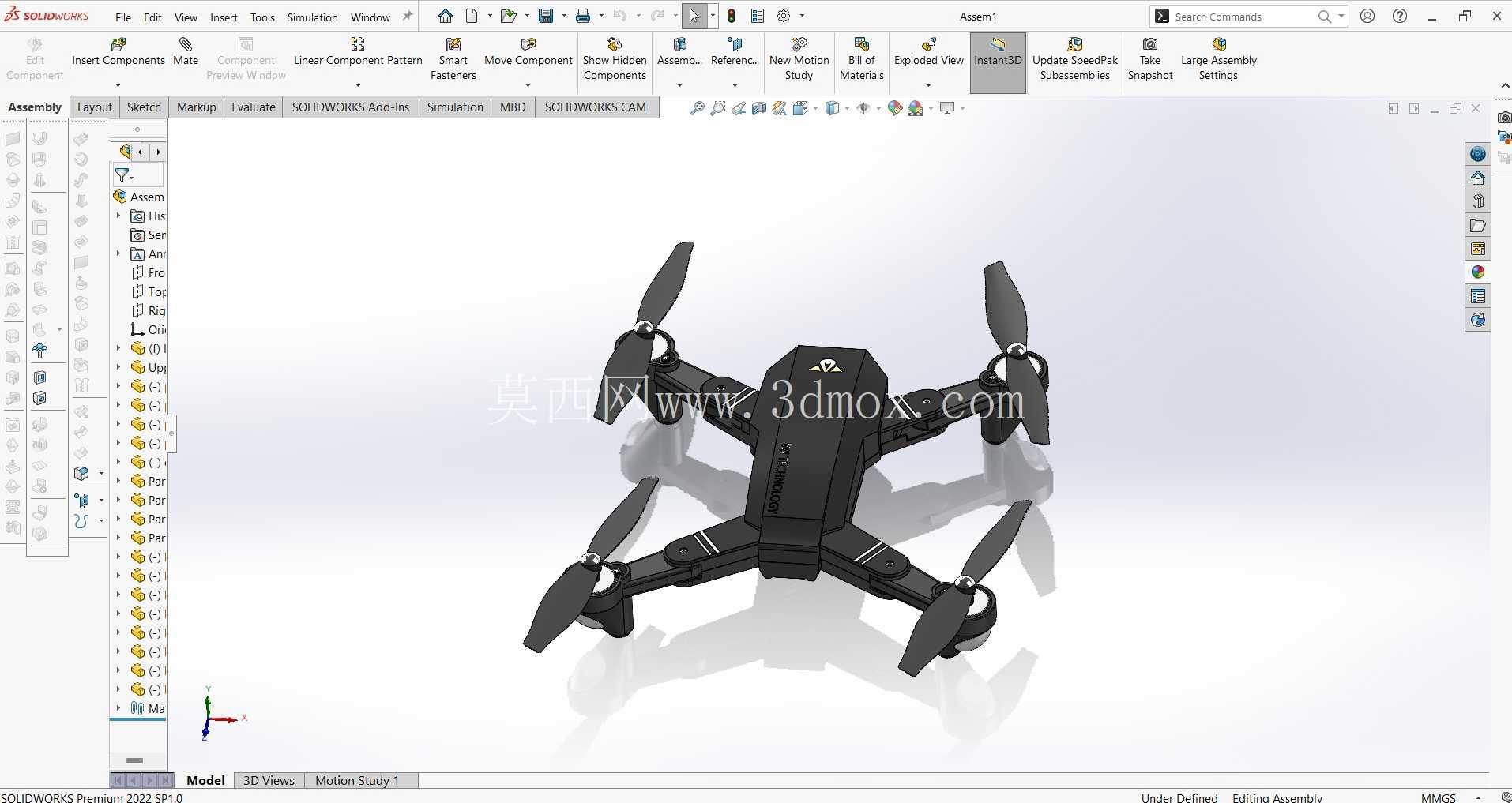

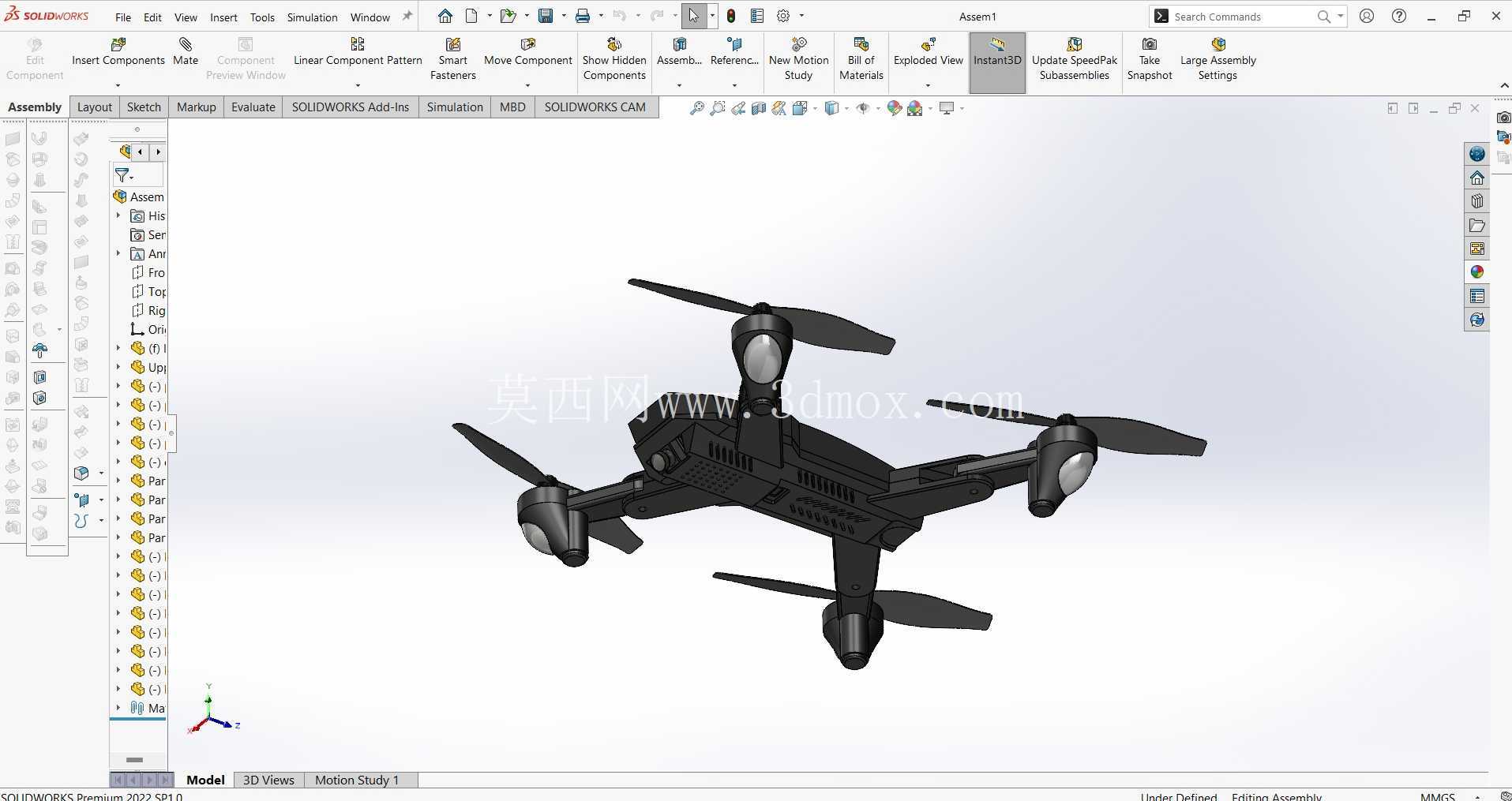

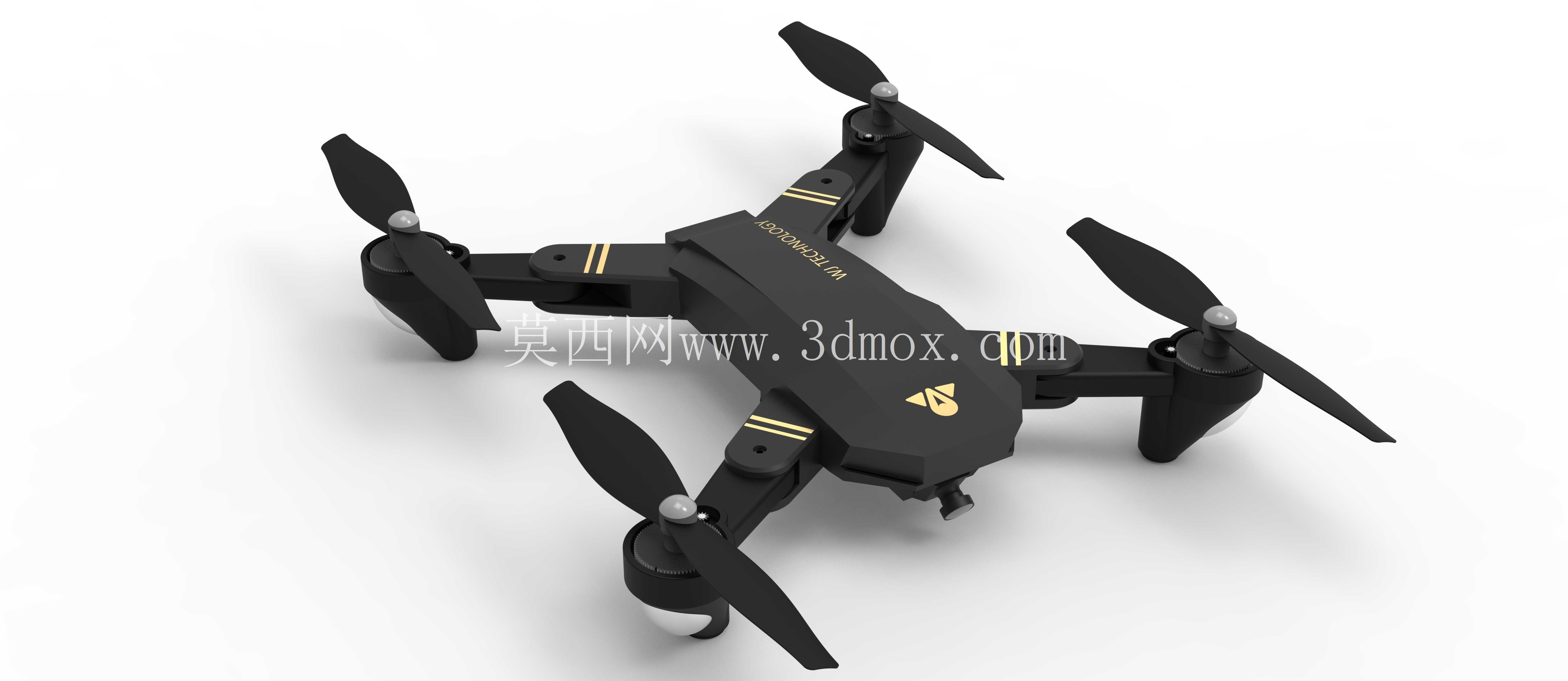

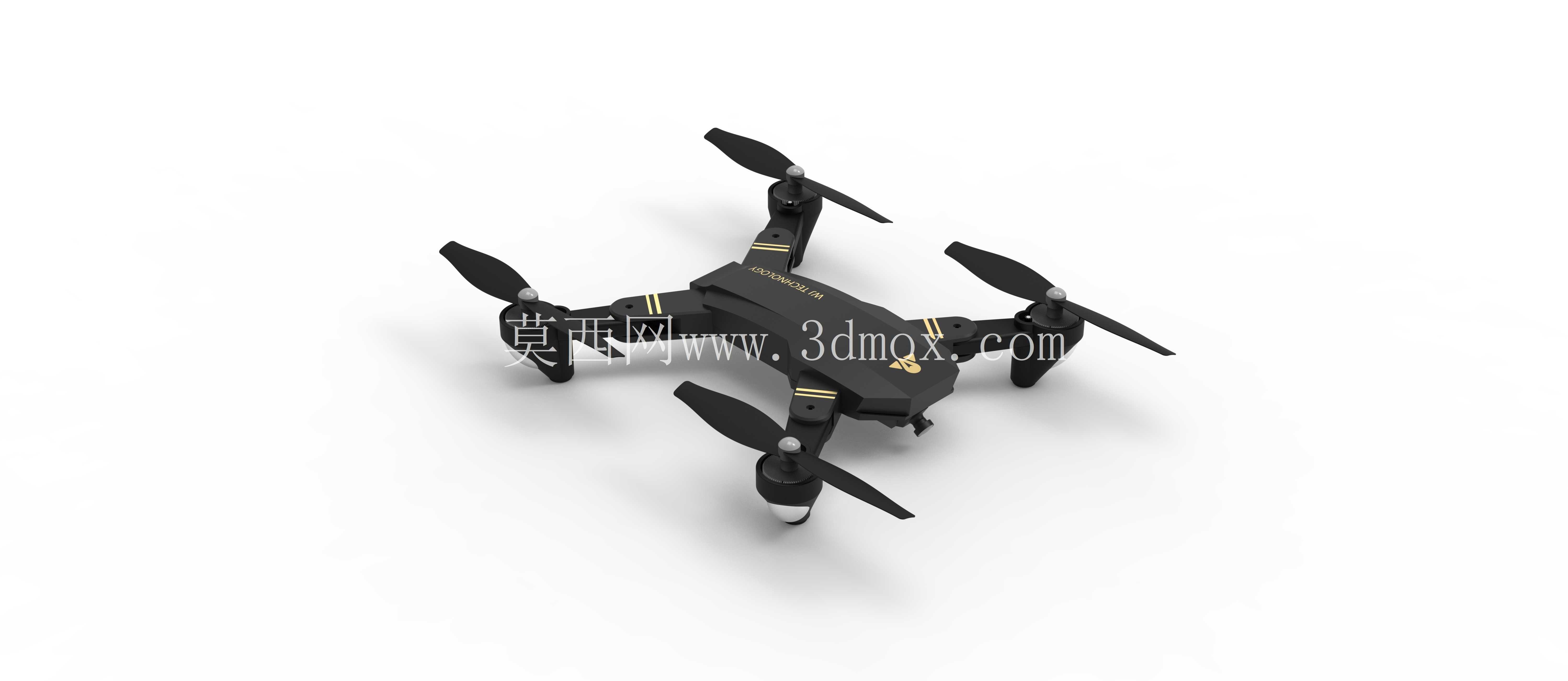

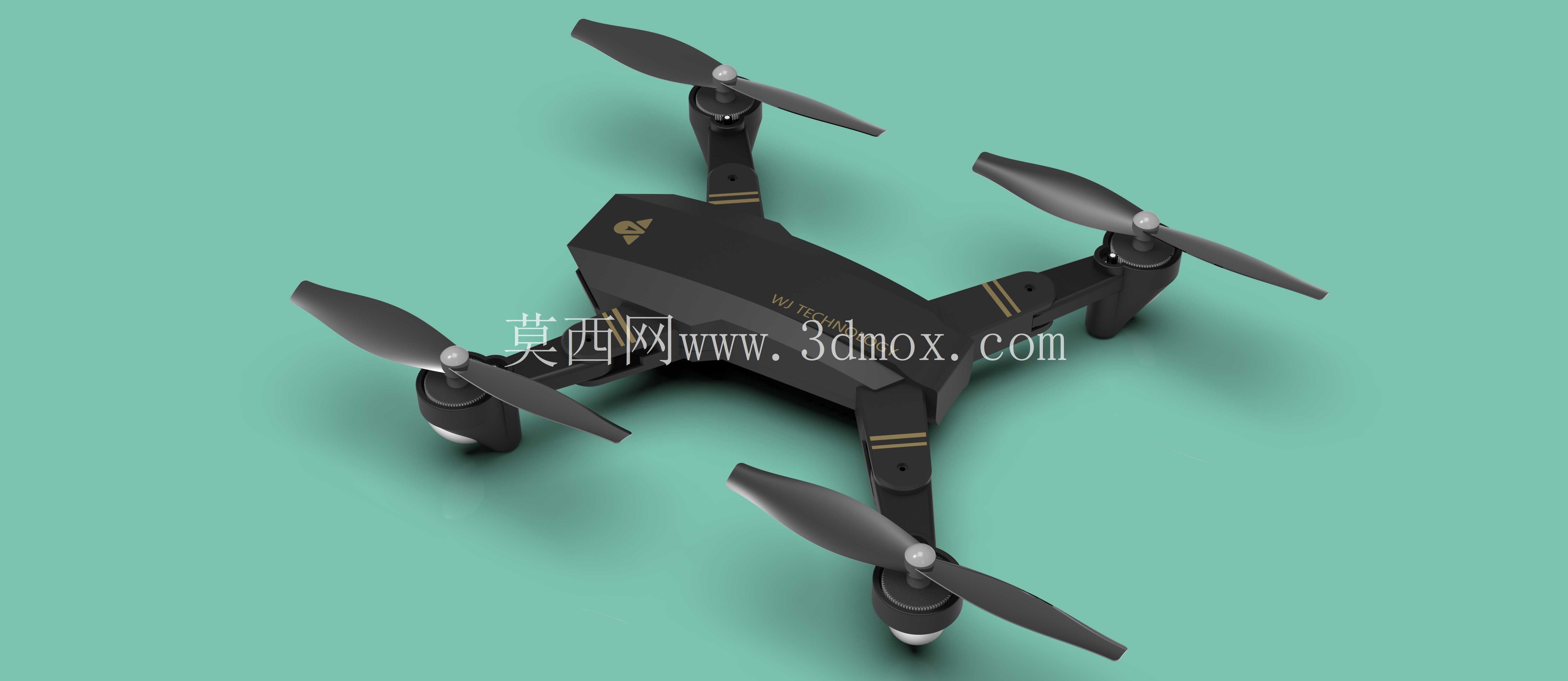

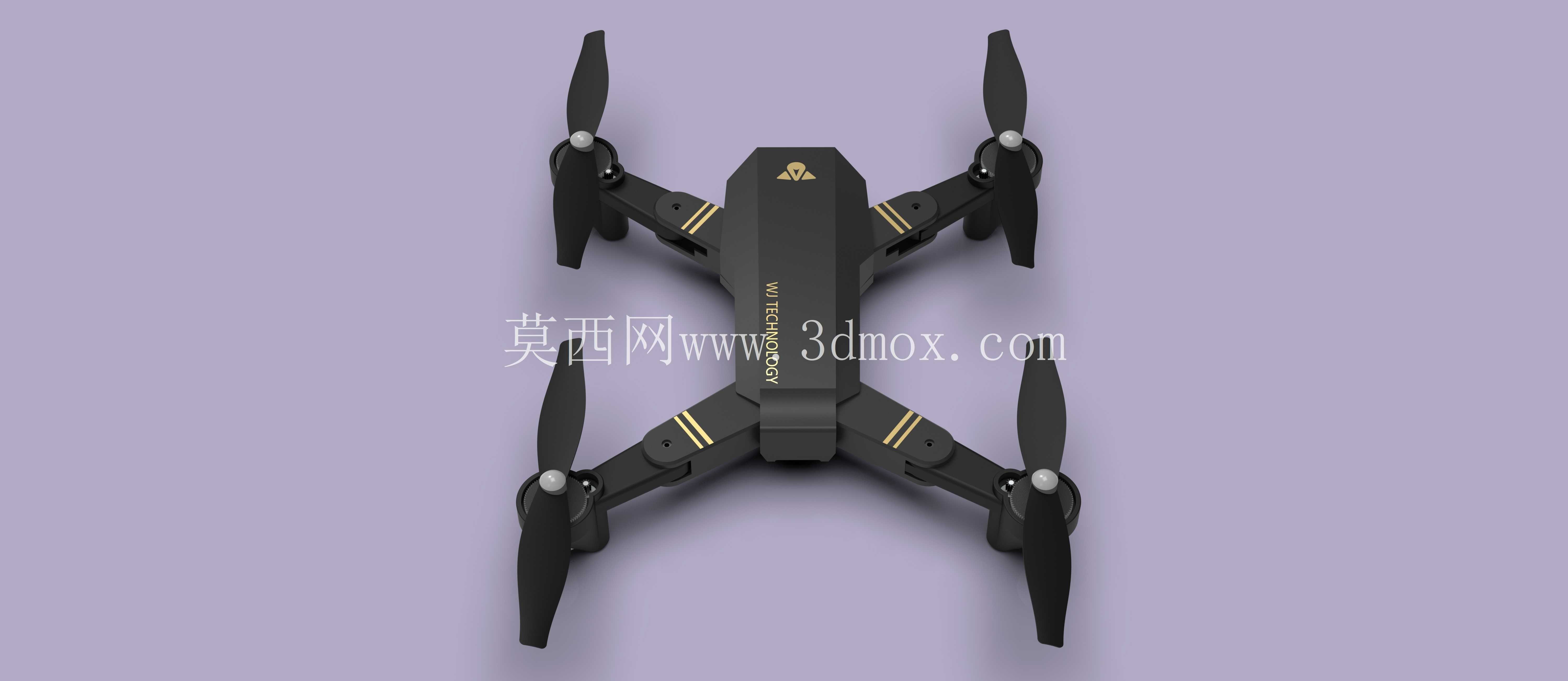

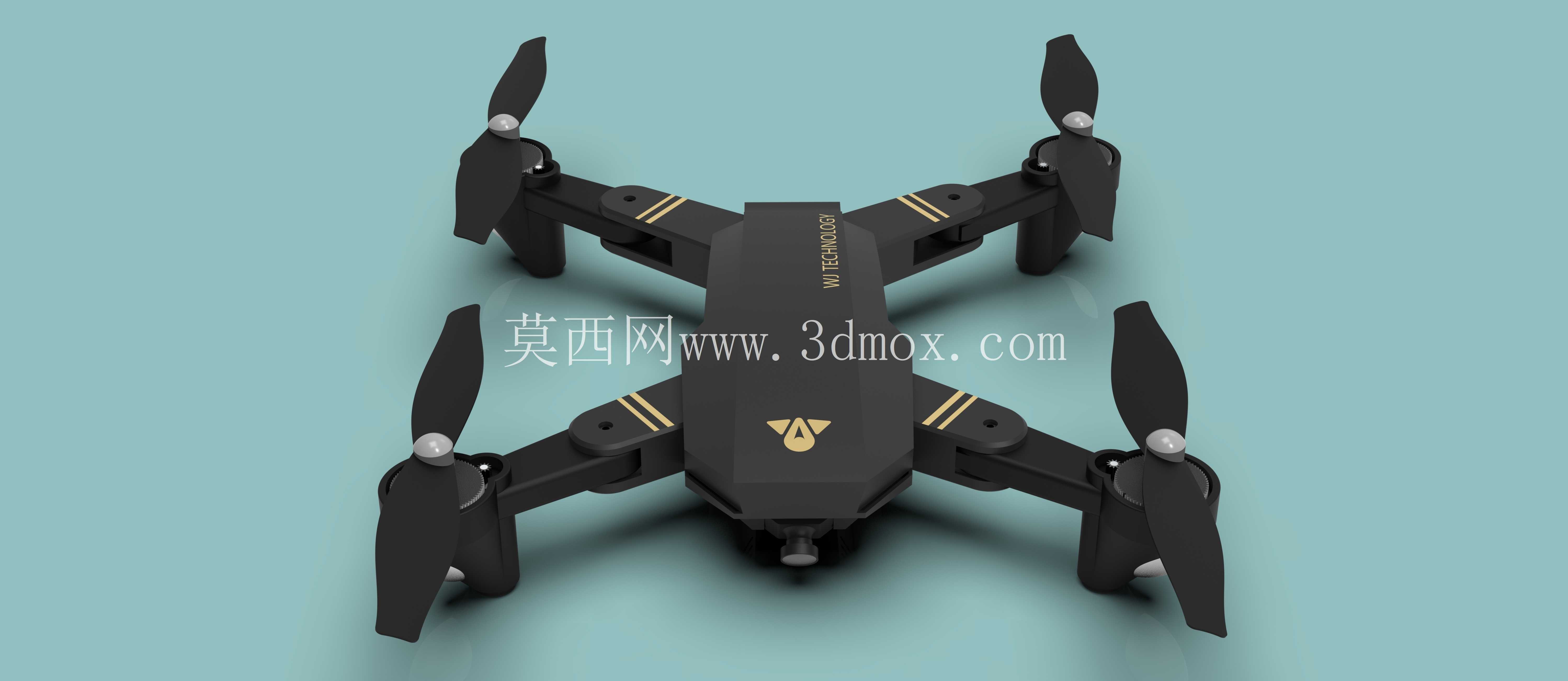

从结构布局来看，这款机型采用机臂中置折叠的方案，四个机臂分别绕机身主体的铰接点做向内旋转收纳，展开时机臂与机身主体呈十字正交状态，旋翼旋转平面完全处于同一水平面，不会出现上下层旋翼的气流干扰问题；折叠后四个机臂完全贴合机身侧部轮廓，整体收纳尺寸仅为展开状态的40%左右，收纳状态下没有突出的尖锐结构，旋翼桨叶自然收拢在机身侧部的避让槽内，不需要额外拆卸桨叶就能完成收纳，避免了小配件丢失的问题。

实际使用场景中，这类折叠四轴主要承担低空近景航拍、小型活动记录、户外徒步随拍的任务，不需要搭载大重量专业摄影云台，因此机身主体采用上下壳扣合的结构，内部预留了飞控板、锂电池、微型摄像模块的安装腔室，电池仓设置在机身重心位置，更换电池时不需要调整设备配平，机臂铰接位置采用阻尼转轴结构，展开后不需要额外的锁扣结构就能保持固定姿态，转轴的阻尼力矩经过匹配，既能保证飞行过程中机臂不会受气流冲击产生位移，又能让用户单手完成机臂的展开与收纳操作。

从气动外形设计来看，机身主体采用流线型切角设计，机头位置做了圆弧过渡，减少前飞过程中的空气阻力，机臂截面为椭圆形，相比传统方形机臂能降低30%左右的迎风阻力，同时减少机臂尾部的紊流对旋翼下洗气流的干扰；旋翼采用低雷诺数高效桨叶设计，桨根位置做了加厚处理，提升桨叶的结构强度，避免高速旋转时桨叶产生形变影响升力效率，电机安装座设置在机臂末端，安装座下方预留了缓冲脚垫的安装位置，降落时脚垫能吸收大部分冲击载荷，避免机身内部的电子元件受冲击损坏。

安装边界方面，这款机型的机身内部安装空间采用模块化分区设计，飞控模块安装在机身几何中心位置，避免离心力对飞控陀螺仪的检测精度产生影响，摄像模块安装在机头下方的减震云台上，减震球采用硬度40度的硅胶材质，能过滤掉旋翼旋转产生的高频振动，保证拍摄画面的清晰度；电池仓的尺寸匹配常规1S-2S高倍率锂电池，仓盖采用滑扣式固定，不需要额外工具就能完成电池更换，机臂内部走飞控到电机的连接线，走线槽在机臂铰接位置做了圆弧过渡，避免折叠过程中线材被反复弯折产生断裂。

结构强度校核层面，机臂采用玻纤增强尼龙材质，既能保证足够的结构强度承受旋翼的拉力，又能在发生轻微碰撞时产生一定的形变吸收冲击能量，不会出现直接断裂的问题；机身上下壳采用PC材质，表面做细磨砂处理，既提升了握持的摩擦力，又能减少日常使用中的划痕产生，铰接转轴采用金属嵌件预埋在机臂内部，避免反复折叠后塑料转轴孔出现磨损松旷的问题，延长设备的整体使用寿命。

在实际飞行的功能逻辑上，折叠结构的设计没有牺牲飞行的稳定性，展开后四个电机的轴距与同级别非折叠机型保持一致，桨尖到机身中心的距离足够，不会出现气流打在机身上产生升力损失的问题，机身底部预留了散热孔的位置，飞行过程中气流能通过散热孔带走电池和飞控工作产生的热量，避免长时间飞行出现过热降频的问题。
