汽车离合器与启动飞轮驱动轴结构设计

项目分类:汽车 发布时间:2023-11-23 ID:715408

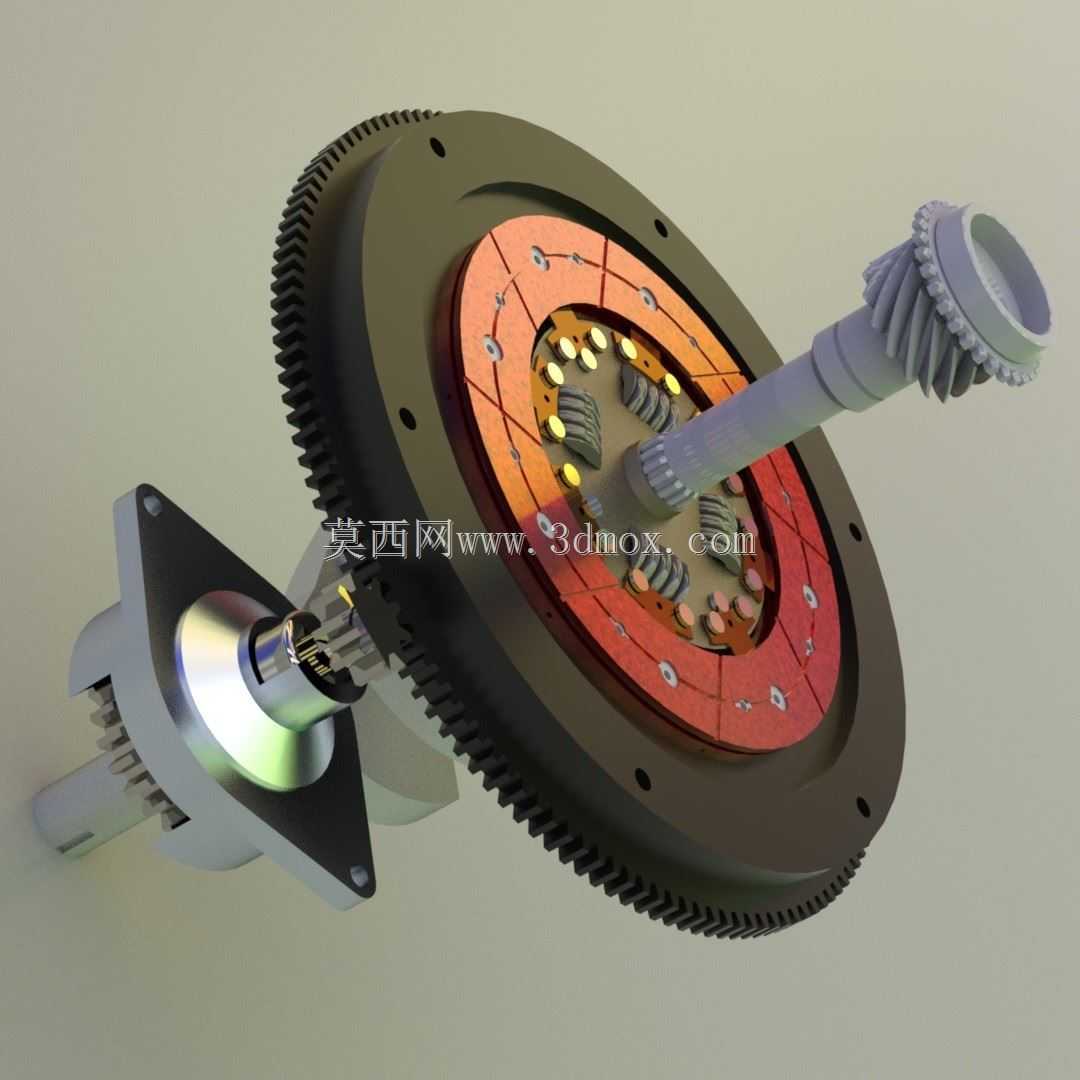

  • 汽车离合器与启动飞轮驱动轴结构设计

  这套结构覆盖了手动挡车辆动力接合、启动传动两个核心功能模块,建模时完全按照实车装配逻辑搭建,可直接用于传动系统教学演示、结构拆解分析,也能作为整车动力总成匹配设计的参考基准。从实际装车场景来看,飞轮端直接与发动机曲轴输出端刚性连接,端面的齿圈是启动机啮合的受力部位,启动时启动机驱动齿轮伸出与齿圈啮合,带动飞轮完成发动机初始点火运转,发动机启动后驱动齿轮自动退回,避免被高速运转的飞轮反拖损坏。离合器摩擦片组件夹在飞轮与压盘之间,中心花键孔与变速箱输入轴配合,踩下离合踏板时压盘松开,摩擦片与飞轮端面脱离接触,切断发动机到变速箱的动力传递,实现平顺换挡;松开踏板后压盘将摩擦片压紧在飞轮端面上,依靠摩擦力把发动机输出扭矩传递到变速箱,

  驱动车辆行驶。设计过程中首先确定了飞轮的基准安装端面,这个端面是整个传动系统的轴向定位基准,端面跳动公差控制在0.05mm以内,避免高速运转时出现动平衡超差引发的整车抖动。飞轮外圈齿圈采用过盈配合压装在飞轮本体上,齿形参数按照启动机驱动齿轮的模数匹配,啮合侧隙控制在合理范围,既避免卡滞又能减少啮合冲击噪音。离合器摩擦片上的缓冲弹簧是核心减震结构,建模时还原了弹簧的安装角度与预压缩量,能够吸收动力传递过程中的扭转震动,避免传动系统出现共振。输入轴端的齿轮与变速箱内部常啮合齿轮匹配,轴上的花键参数与摩擦片中心花孔完全对应,轴向预留了摩擦片磨损后的补偿行程,保证摩擦片在整个使用寿命周期内都能正常滑动接合。

  整个装配模型的安装边界完全参照实车动力舱布局,飞轮壳体的安装孔位与发动机缸体定位销位置一一对应,输入轴的伸出长度匹配变速箱前壳体的安装深度,不会出现装配干涉问题。摩擦片的摩擦面外径根据发动机最大输出扭矩计算确定,保证摩擦力矩储备系数满足整车满载爬坡、急加速的工况需求,不会出现打滑烧蚀的问题。
