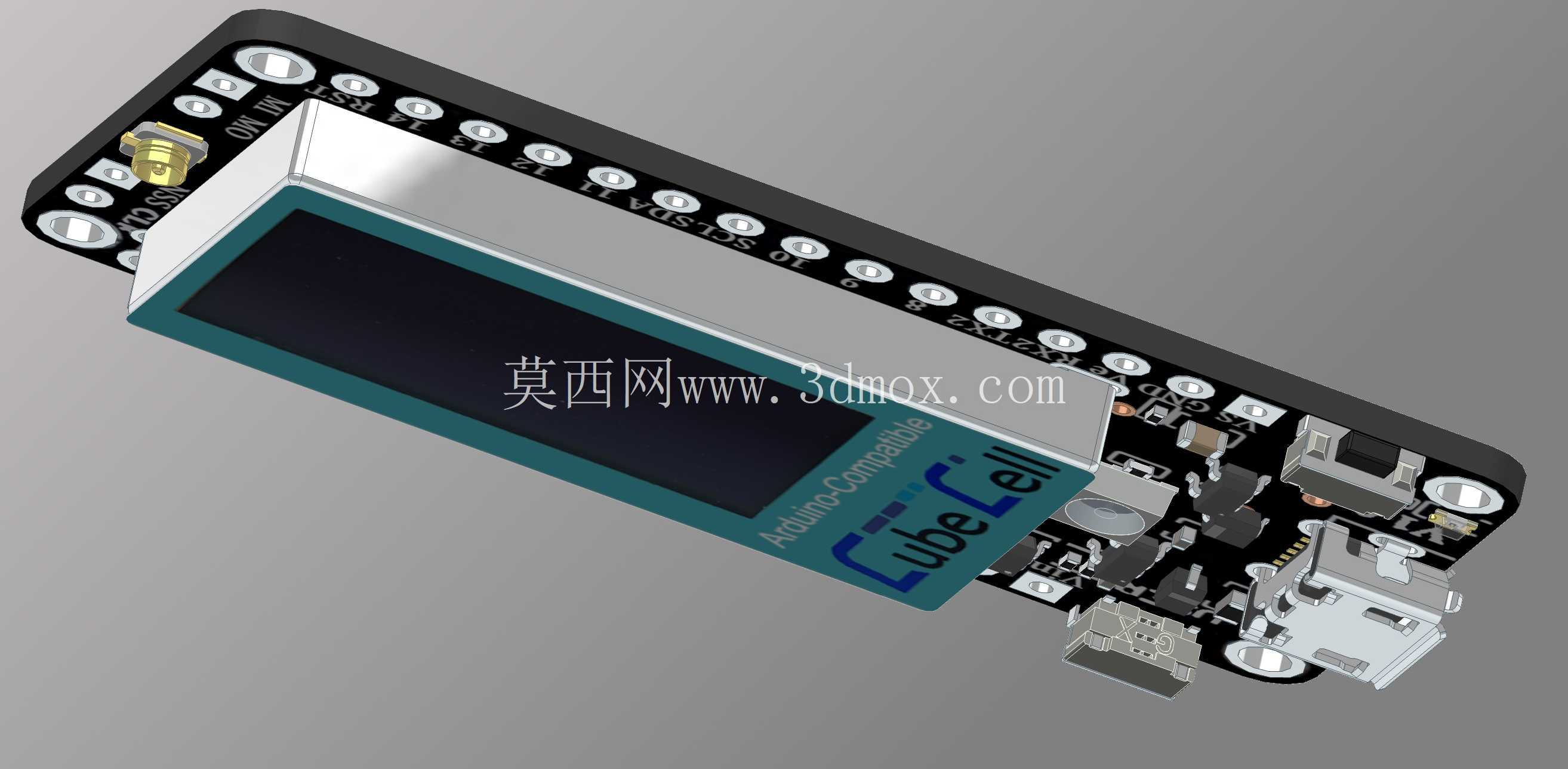

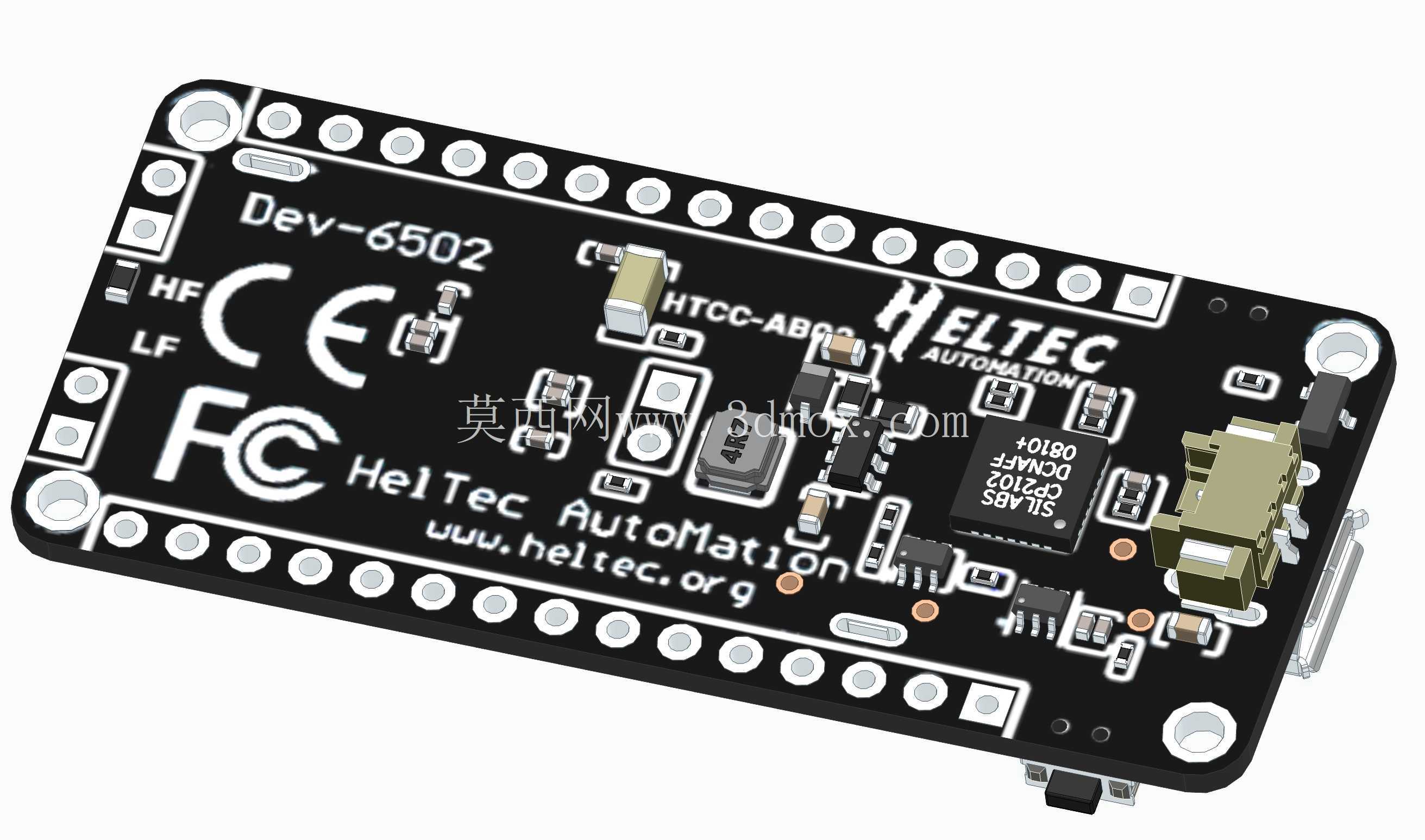

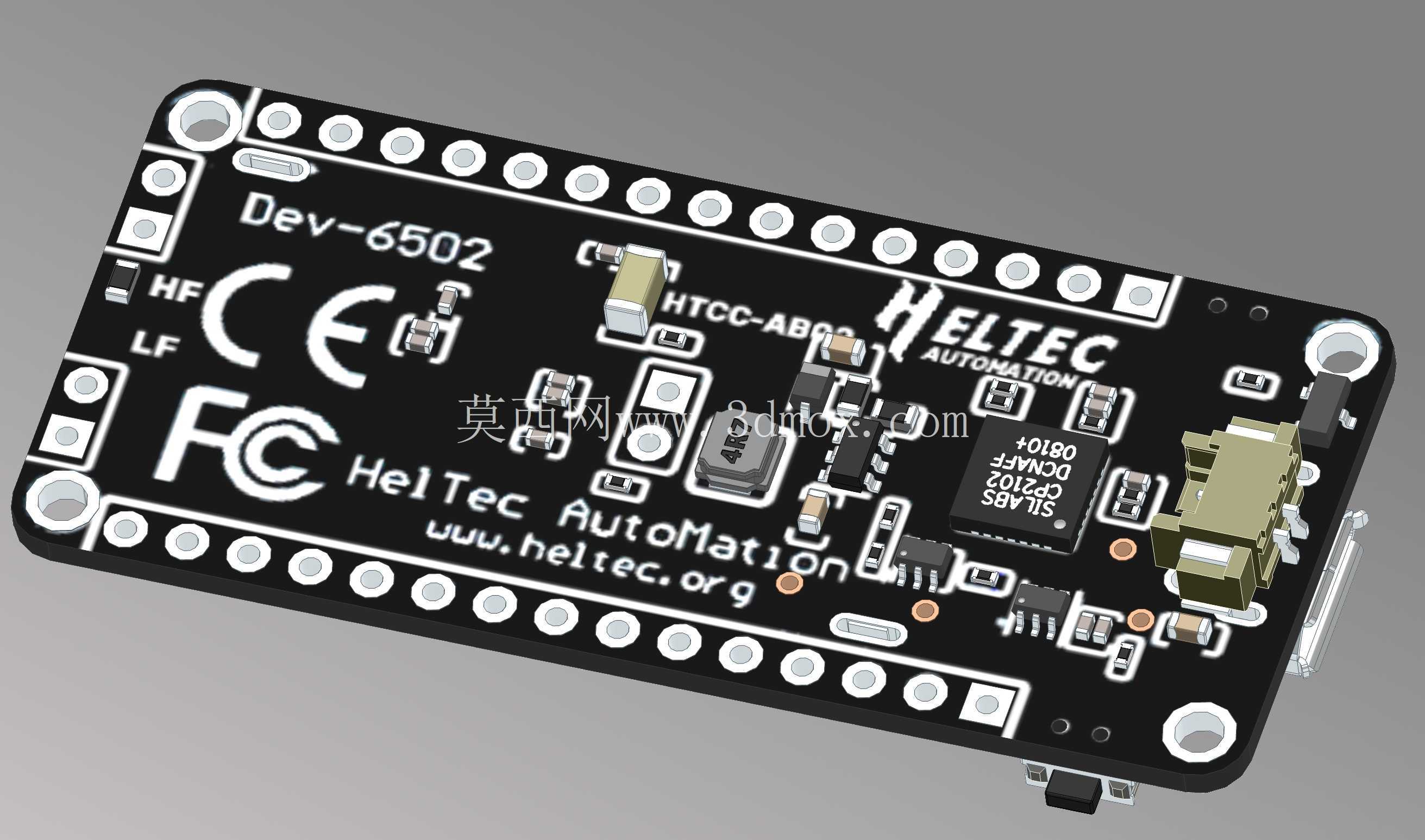

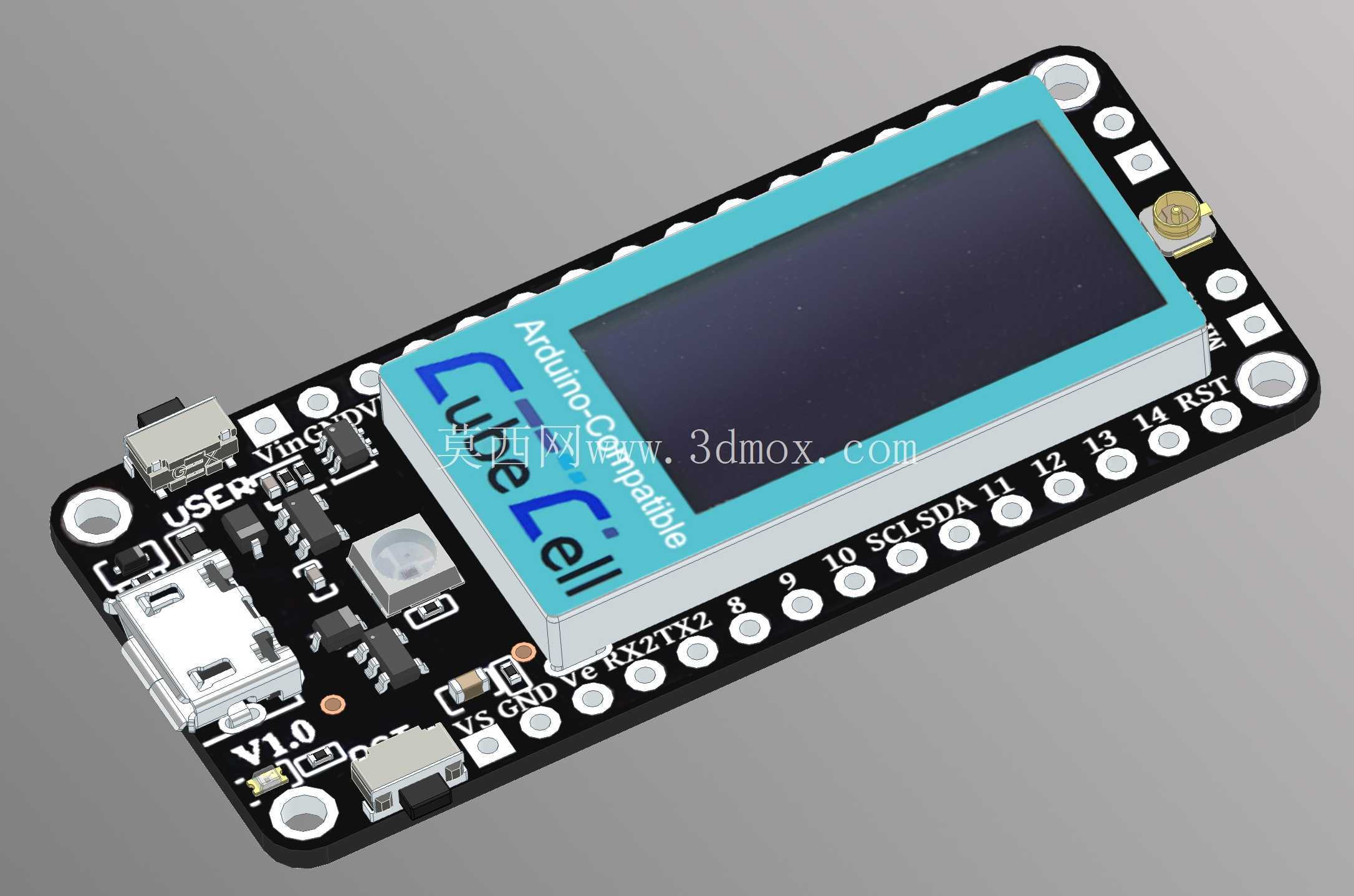

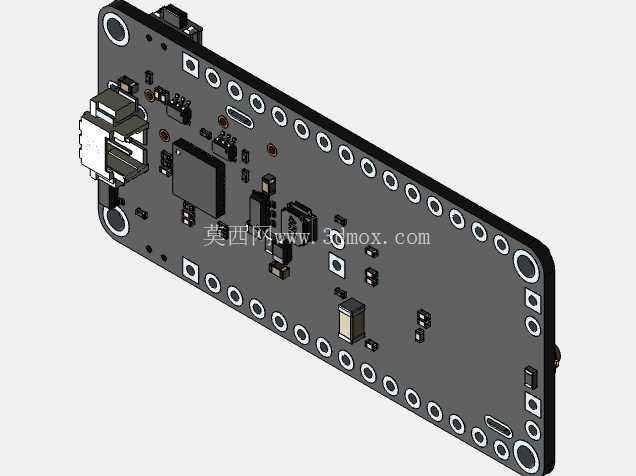

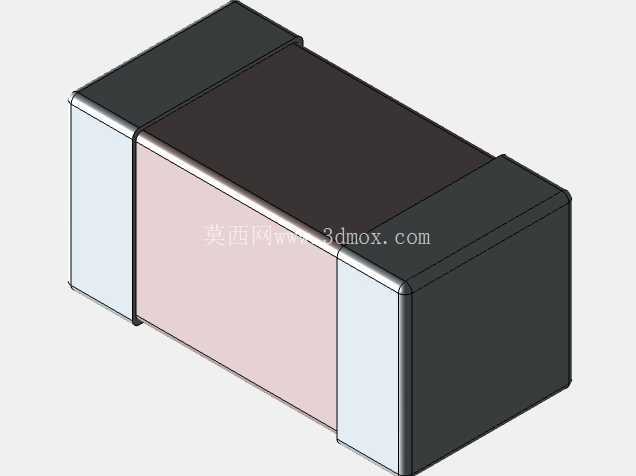

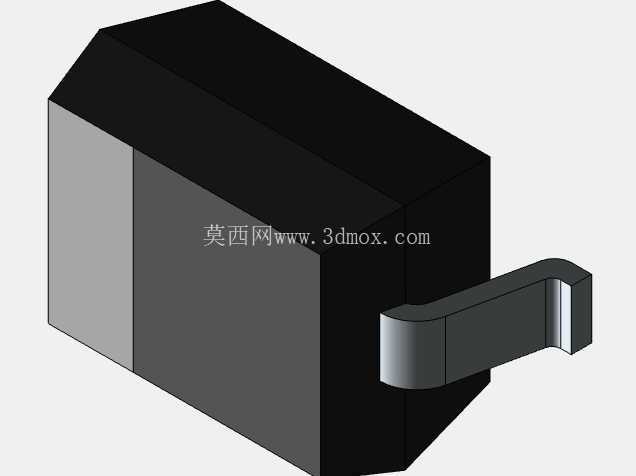

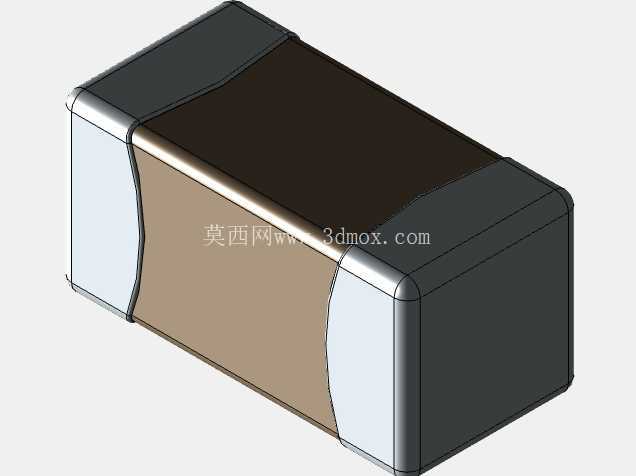

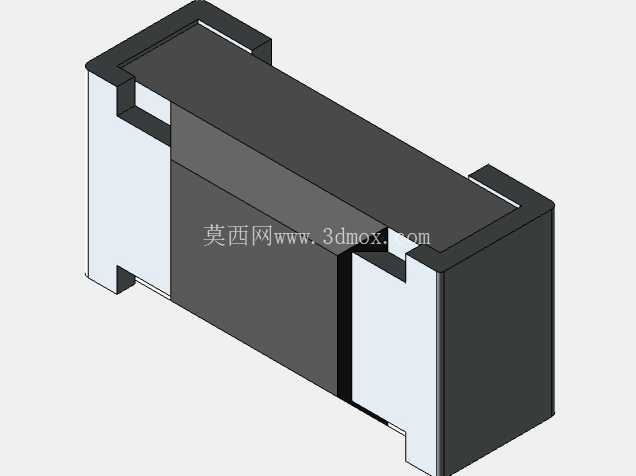

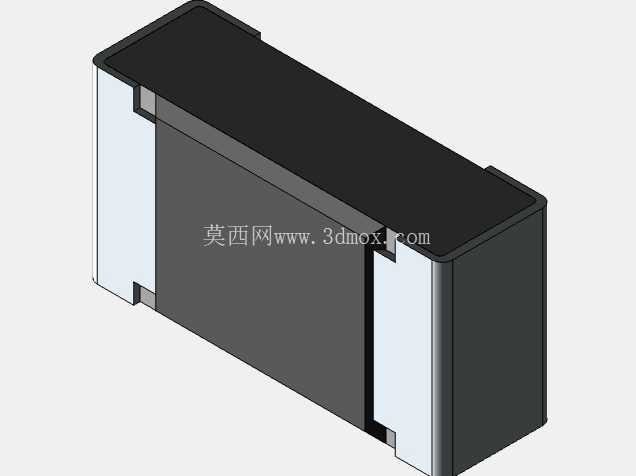

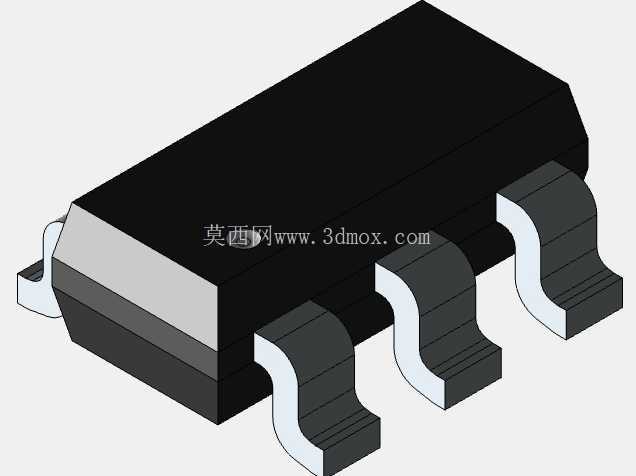

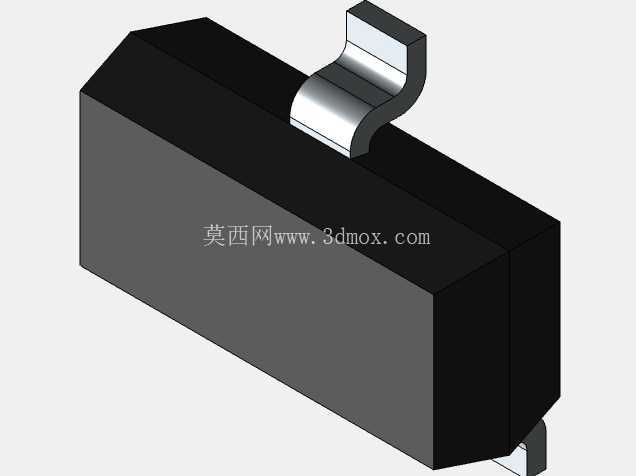

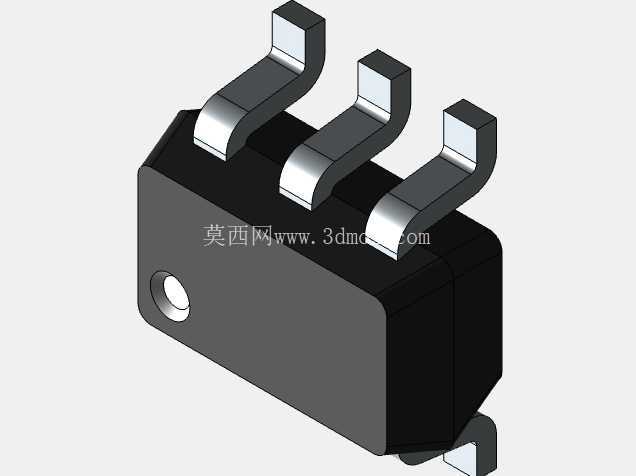

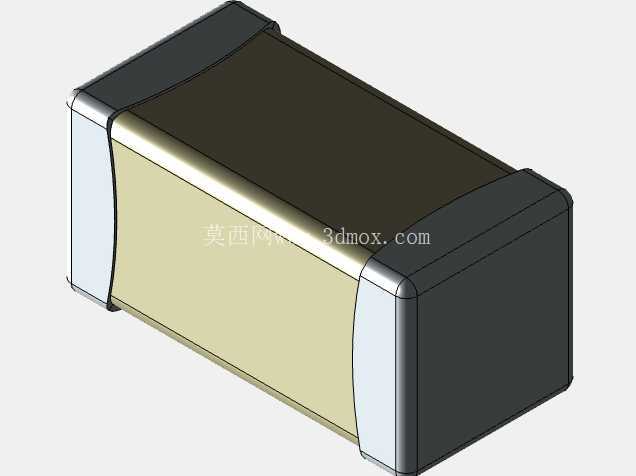

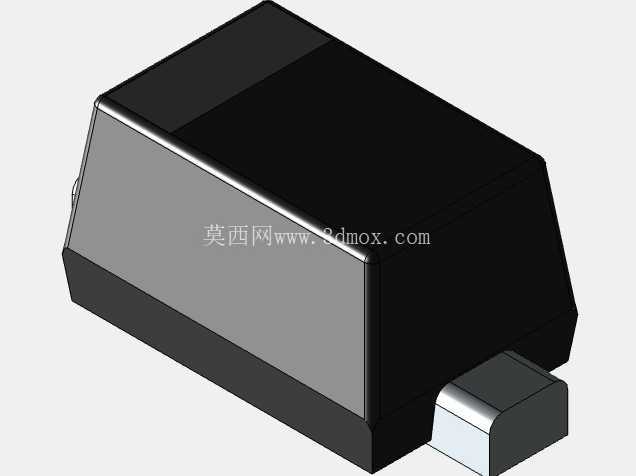

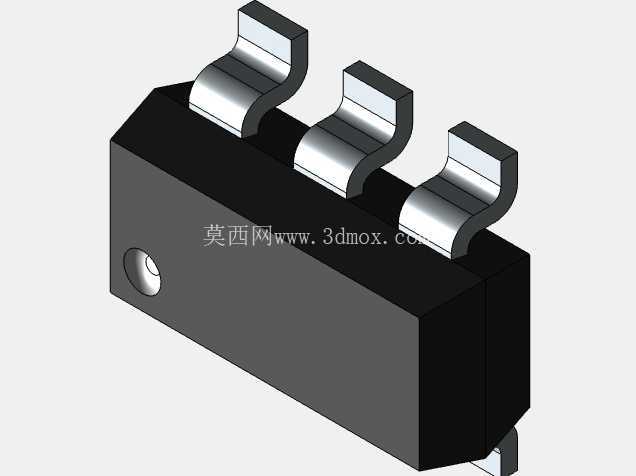

做低功耗物联网节点选型的时候,这类集成射频与主控的一体化单板是绕不开的选项,这次拆解建模的这款CubeCell架构单板,核心是把SX1262射频前端、Cortex M0内核主控、0.96英寸OLED显示屏全部集成在一块狭长的PCB上,整体外形走的是兼容面包板插装的长条形设计,板宽控制在26mm左右,长度刚好适配标准半长面包板的安装位,两侧引出的排针引脚严格按照2.54mm标准间距排布,不管是直接插在面包板上做原型验证,还是焊接排针后装入定制外壳做现场部署,都不需要额外做转接板的结构设计。

从实际应用场景来看,这类单板主要面向户外低功耗广域物联网的节点部署,比如农业大田的土壤温湿度采集节点、工业园区的设备状态监测终端、智慧楼宇的无线传感采集点,核心优势是把LoRaWAN的射频链路和低功耗主控做了深度整合,不需要开发者自己去匹配射频阻抗、调试主控休眠电流,板载的OLED屏可以直接在现场显示节点的入网状态、采集数据、信号强度,不需要外接调试设备就能完成现场部署的核验工作,比无屏的LoRa模块在现场调试的时候效率高很多。

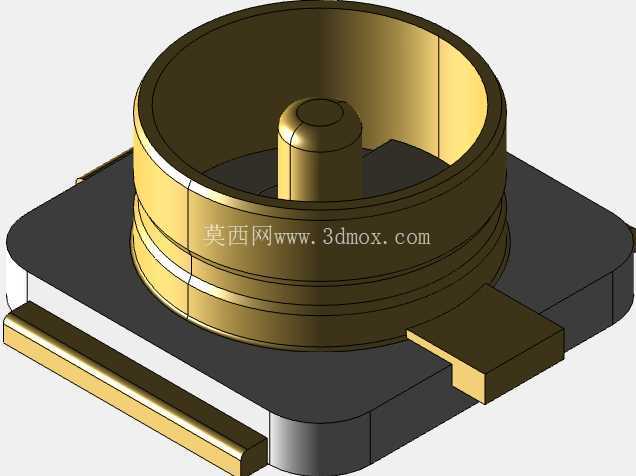

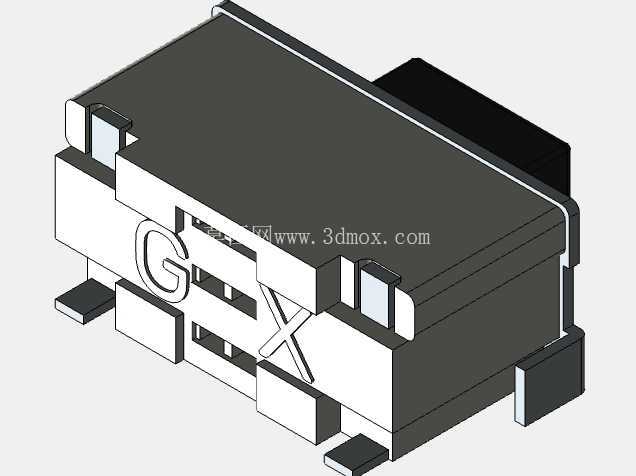

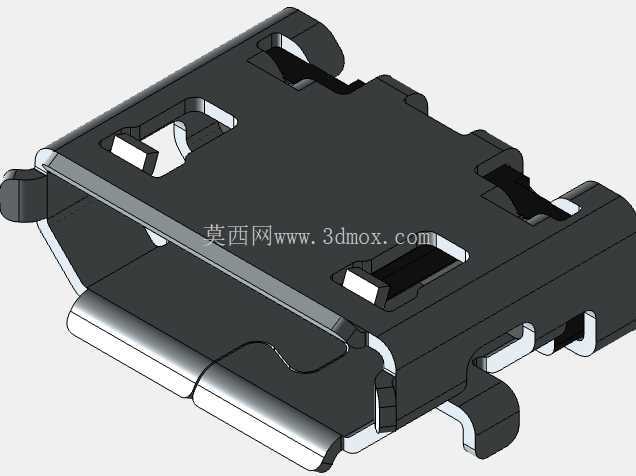

设计思路上,这块板的结构布局完全围绕低功耗部署的实际需求做了优化:USB接口放在板端的短边位置,既可以做供电和程序烧录,也不会占用两侧的引脚空间,板载的复位按键、用户按键都放在PCB边缘手指可及的位置,不需要拆外壳就能完成按键操作;射频匹配电路全部做了包地处理,天线馈点放在板端的右上角位置,不管是焊接棒状天线还是引出IPEX接口接外置天线,都能避开板上数字电路的电磁干扰,保证LoRa信号的收发灵敏度。

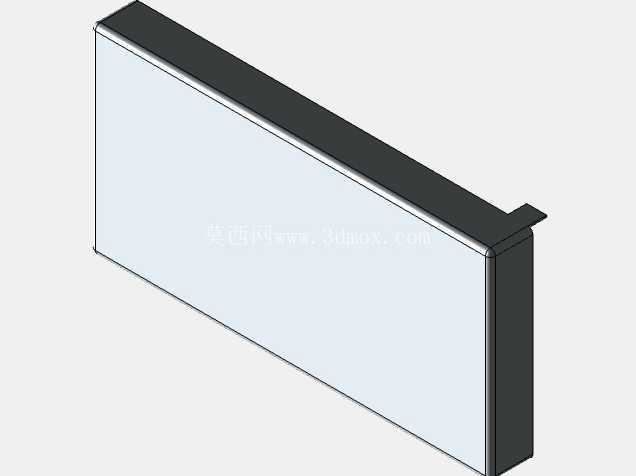

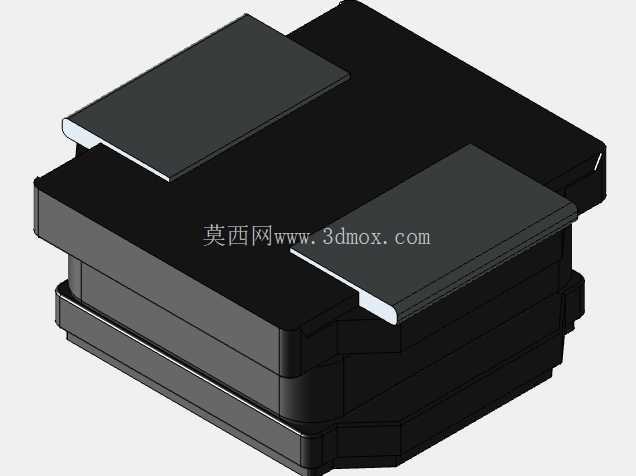

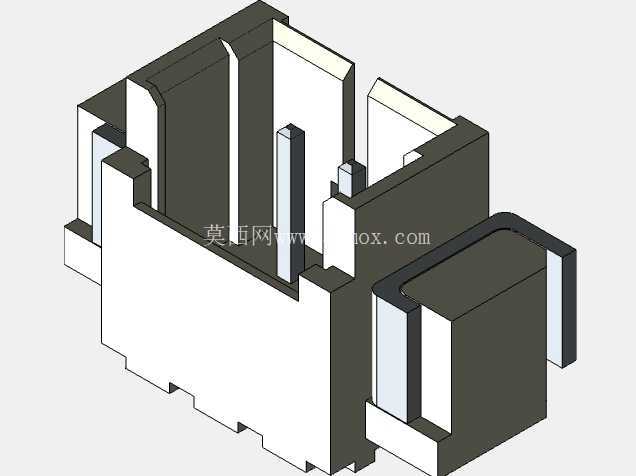

安装边界这块,PCB四个角都预留了3.2mm的安装孔位,孔位间距做了对称设计,可以直接用铜柱固定在标准的工控盒内部,板上最高的器件是OLED显示屏的模组,高度控制在8.5mm以内,算上排针的总高度不超过13mm,选配外壳的时候只需要预留15mm的内部净高就能完全容纳,不需要针对高器件做额外的凸台设计。板上的电源管理电路做了分区布局,USB供电和电池供电的路径做了物理隔离,底部预留的电池焊盘可以直接对接3.7V锂亚电池,配合Cortex M0的低功耗休眠模式,在分钟级上报数据的场景下,单节电池可以支撑连续工作3年以上,不需要频繁更换电池。

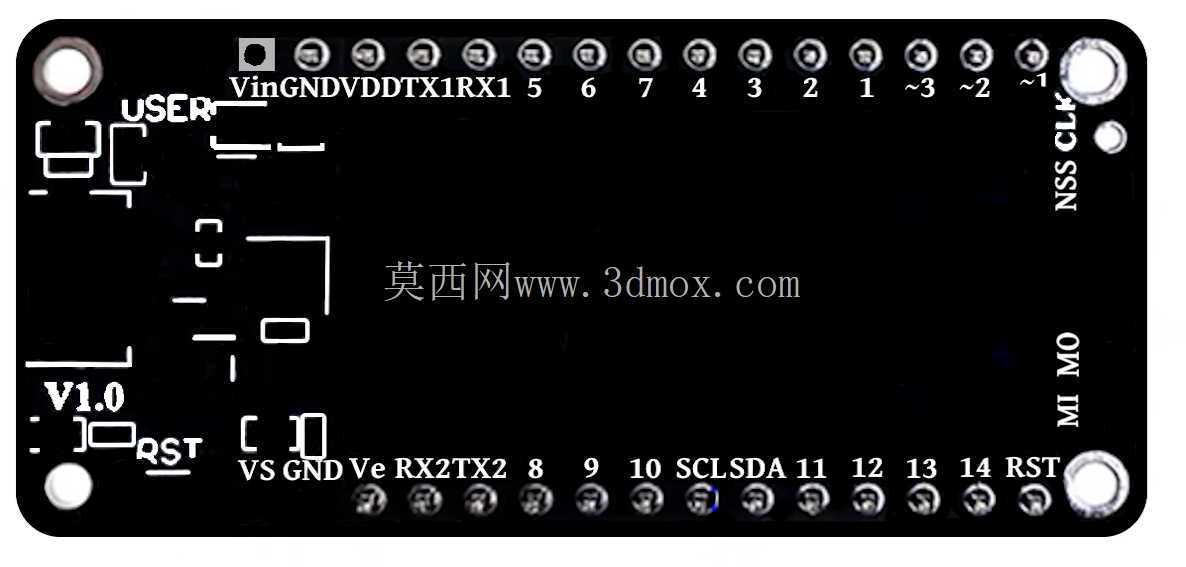

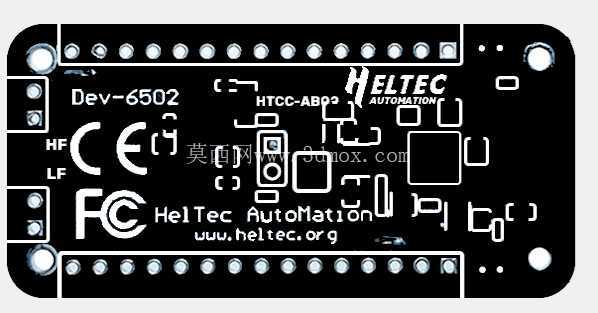

从结构建模的角度来看,这块板的器件排布密度适中,所有接插件的高度差都做了规整处理,没有出现超高器件遮挡周边元件的情况,排针的伸出长度、USB接口的插拔空间、按键的按压行程都留足了操作余量,不管是做3D打印的定制外壳,还是做量产的注塑外壳设计,都不需要对原有PCB做任何修改,直接按照PCB的外轮廓和器件高度做内腔避让就能完成结构适配。板上的丝印标注清晰,每个引脚的功能定义都直接印在PCB表面,做硬件接线的时候不需要反复查阅 datasheet,能大幅缩短原型开发的接线周期。

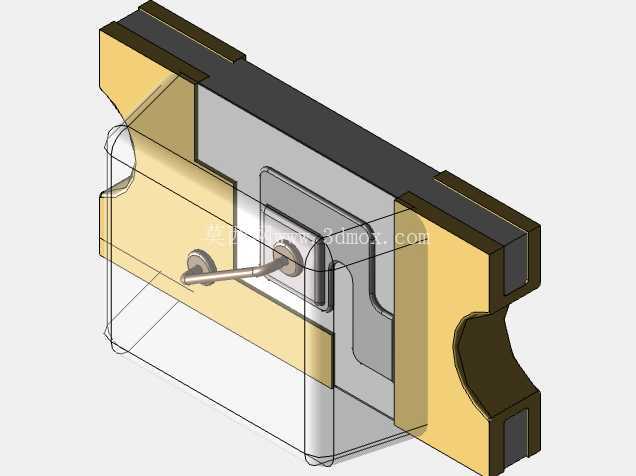

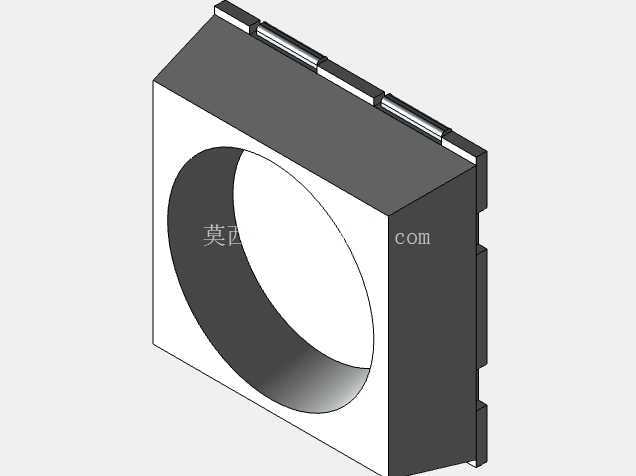

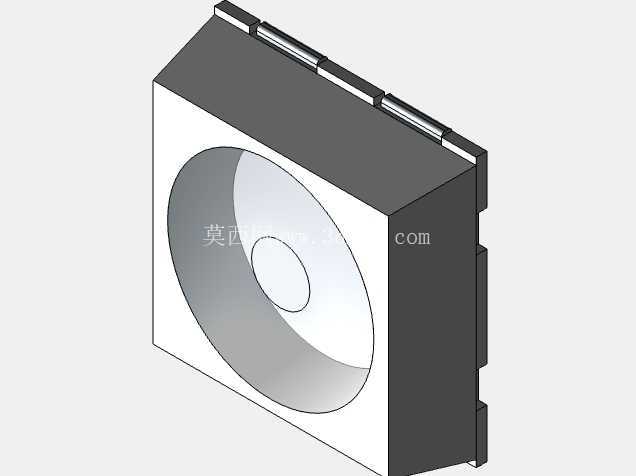

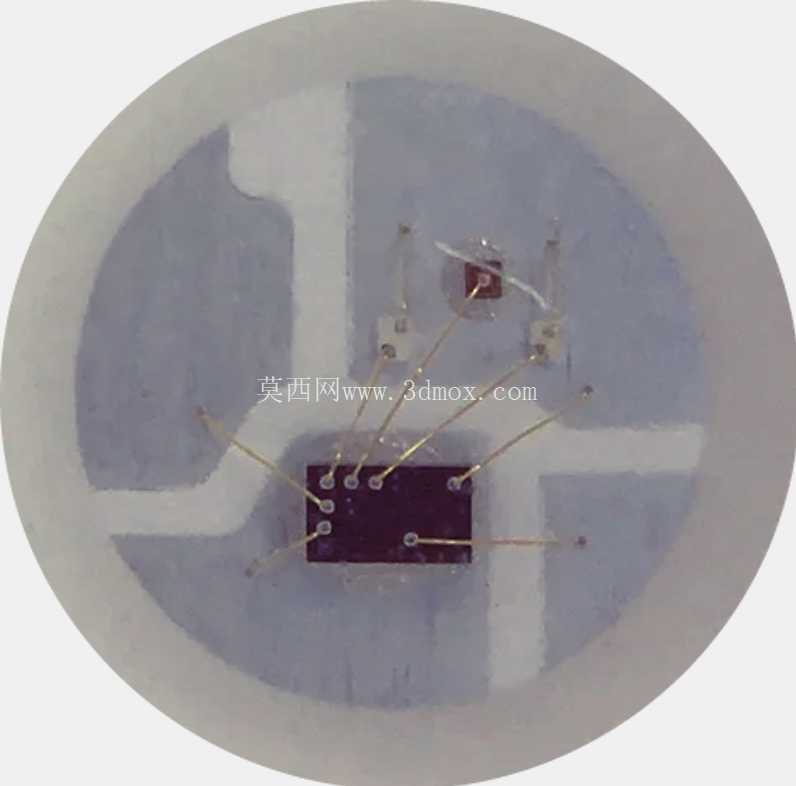

实际做项目集成的时候,这类一体化单板的优势还在于减少了外围电路的连线,传统的LoRa模块加主控加显示屏的分体方案,需要自己做三块板的连接固定,连线复杂且容易出现接触不良的问题,这种单板式的设计把所有功能都集成在一块PCB上,抗震性能更好,适合在户外有振动的场景下使用,比如挂载在路灯杆上、安装在设备机柜内部,都不会因为长期振动出现接线松动的问题。板载的电源指示灯、收发指示灯都放在PCB的边缘位置,装入透明外壳的时候可以直接从外部看到设备的运行状态,不需要开盖就能判断设备是否正常工作。
