PCB板用12x12mm贴片式轻触按键

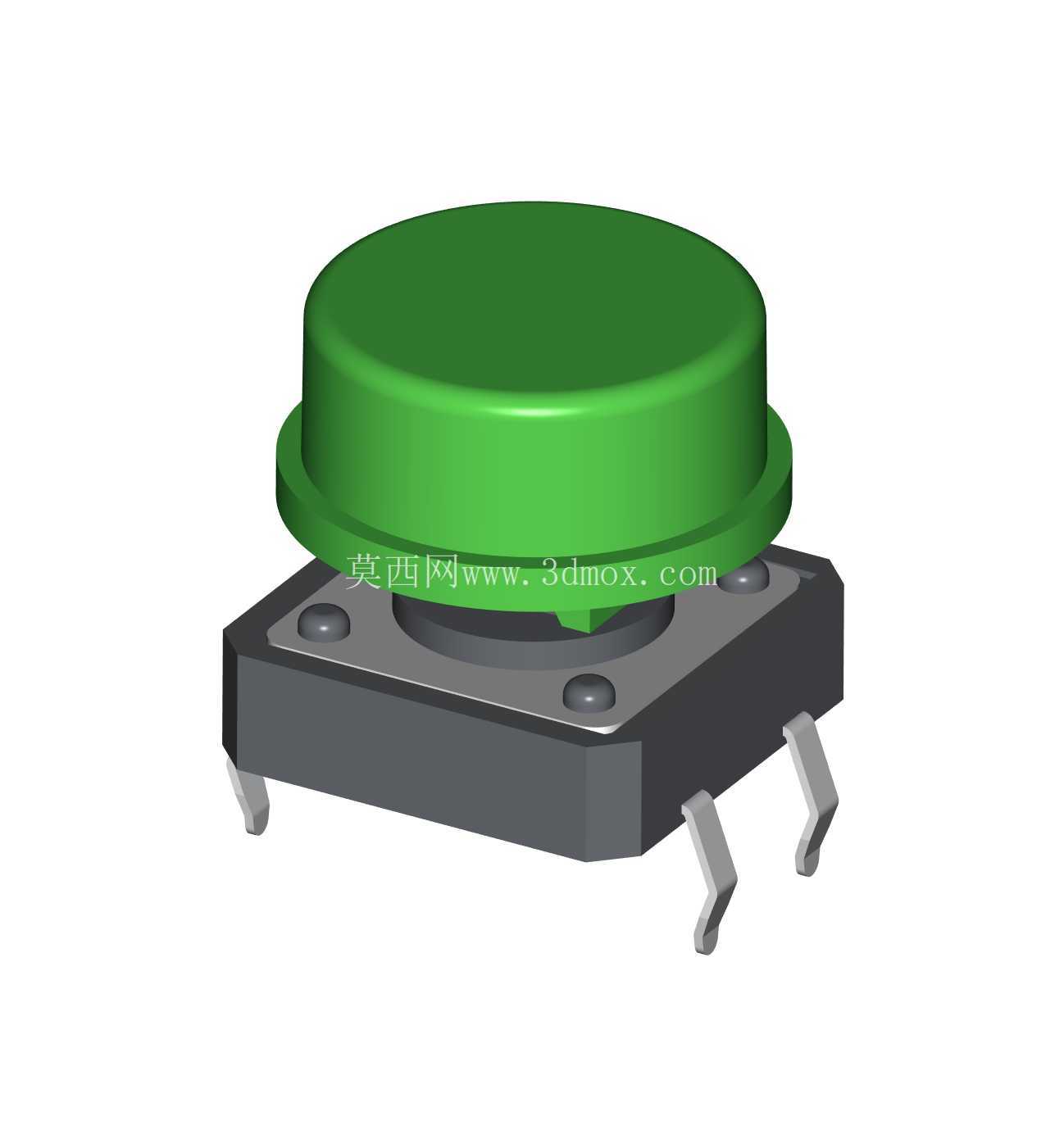

　　这类12x12规格的SMT按键，是消费电子、通讯设备、工业控制板卡上最常用的人机交互输入元件之一，日常接触到的路由器复位键、工控板功能设置键、小型手持设备操作键，很多都采用这个尺寸的贴片按键方案。从结构设计角度看，这类按键采用四引脚SMT贴装设计，引脚采用弯角成型结构，回流焊过程中可以在PCB焊盘上形成足够的焊接张力，避免过炉后出现偏移、虚焊问题，四个引脚对称分布在底座四角，焊接后可以给按键本体提供足够的固定强度，即便承受较大的按压力度也不会出现本体脱落的问题。

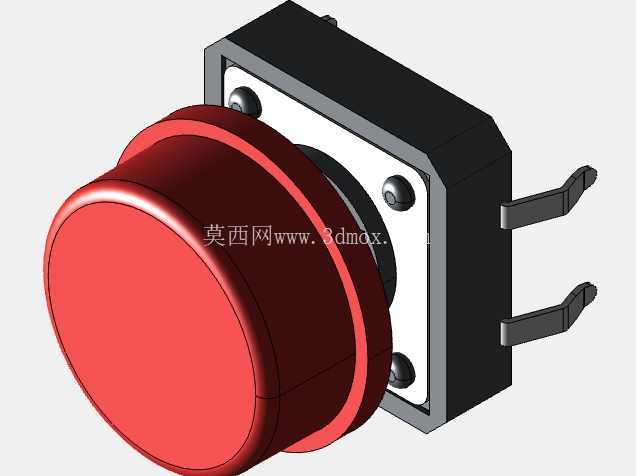

　　按键整体高度控制在8mm，其中底座部分占用约4.3mm高度，按键帽部分突出底座约3.7mm，这个高度设计可以适配大多数设备外壳的开孔深度，外壳面板只需要开出对应直径的避让孔，按键帽突出面板1.5-2mm即可满足按压操作的行程需求，不会出现按键卡滞或者按压不到位的问题。按键帽设计为圆形弧面结构，边缘做了圆角过渡处理，手指按压时的接触触感更柔和，不会出现硌手的问题，同时圆形结构对装配公差的容忍度更高，即便外壳开孔和按键中心存在0.5mm以内的偏移，也不会出现按键帽和外壳孔壁摩擦的问题。按键底座采用耐高温工程塑料材质，可以承受回流焊过程中的260℃高温，不会出现过炉后底座变形、引脚移位的问题，内部采用金属弹片作为导通触点，按压行程约0.25mm，触发压力在160-260gf区间，既可以保证按压时有清晰的段落反馈，又不会因为按压力度过大导致使用者操作疲劳，正常使用场景下的机械寿命可以达到10万次以上，完全满足消费类电子和工业通讯设备的使用寿命要求。

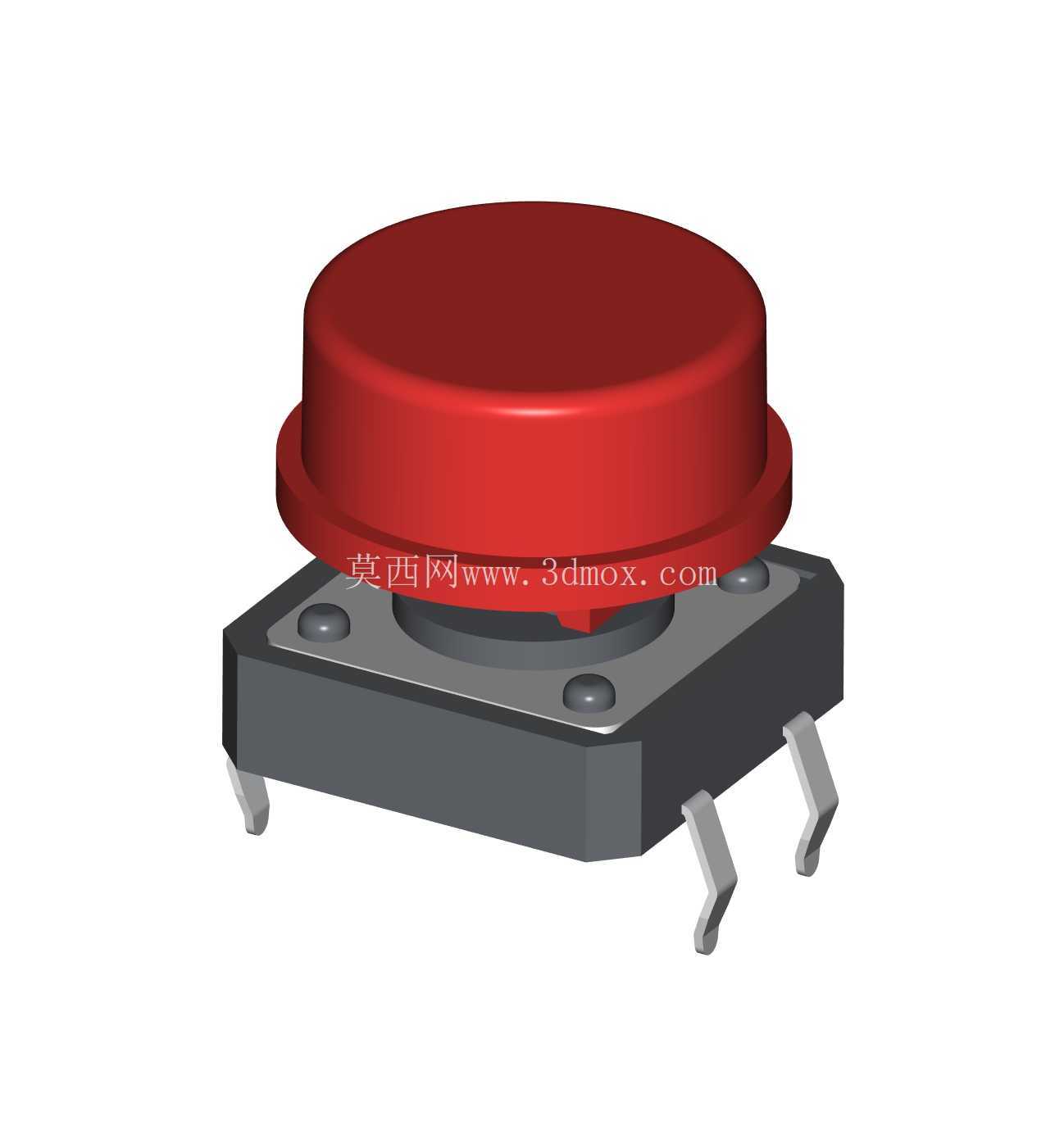

　　在PCB布局设计时，这类按键的四个焊盘需要按照12x12mm的中心距排布，焊盘尺寸建议设计为1.2x1.8mm，焊盘之间需要预留0.3mm以上的阻焊桥，避免焊接时出现连锡问题，按键本体下方的PCB区域不需要做避让挖空，可以正常走信号线，因为按键底座底部是平整的塑料结构，不会和PCB表面的线路产生干涉。这类按键支持多色键帽选配，黑色、红色、绿色、蓝色、白色的键帽可以对应不同的功能定义，比如红色用作复位键、绿色用作启动键、蓝色用作功能切换键，设备组装时不需要额外做丝印标识，通过键帽颜色就可以快速区分按键功能，降低生产组装时的错装概率。

　　从集成适配角度看，这类按键的外形方正，四个引脚对称，在PCB板上可以根据布局需求灵活调整安装方向，不会因为方向问题影响焊接和操作，同时因为采用标准SMT贴装尺寸，可以直接纳入通用SMT料站，不需要额外定制吸嘴或者调整贴装程序，生产时的换线成本极低。在仪表类设备的面板设计中，这类按键因为整体厚度较薄，不需要在PCB和面板之间预留额外的支撑结构，直接将PCB通过螺柱固定在面板背面，按键帽刚好从面板开孔穿出，装配工序简单，结构可靠性高，不会出现长期使用后按键松动的问题。内部弹片的接触电阻控制在50mΩ以下，导通性能稳定，可以通过最大50mA的直流电流，完全满足信号触发类的电路需求，不会出现接触不良或者信号传输不稳定的问题，按键的绝缘电阻可以达到100MΩ以上，即便在潮湿的工业环境下使用，也不会出现引脚之间漏电的问题。
