树莓派Zero W单板计算机三维结构

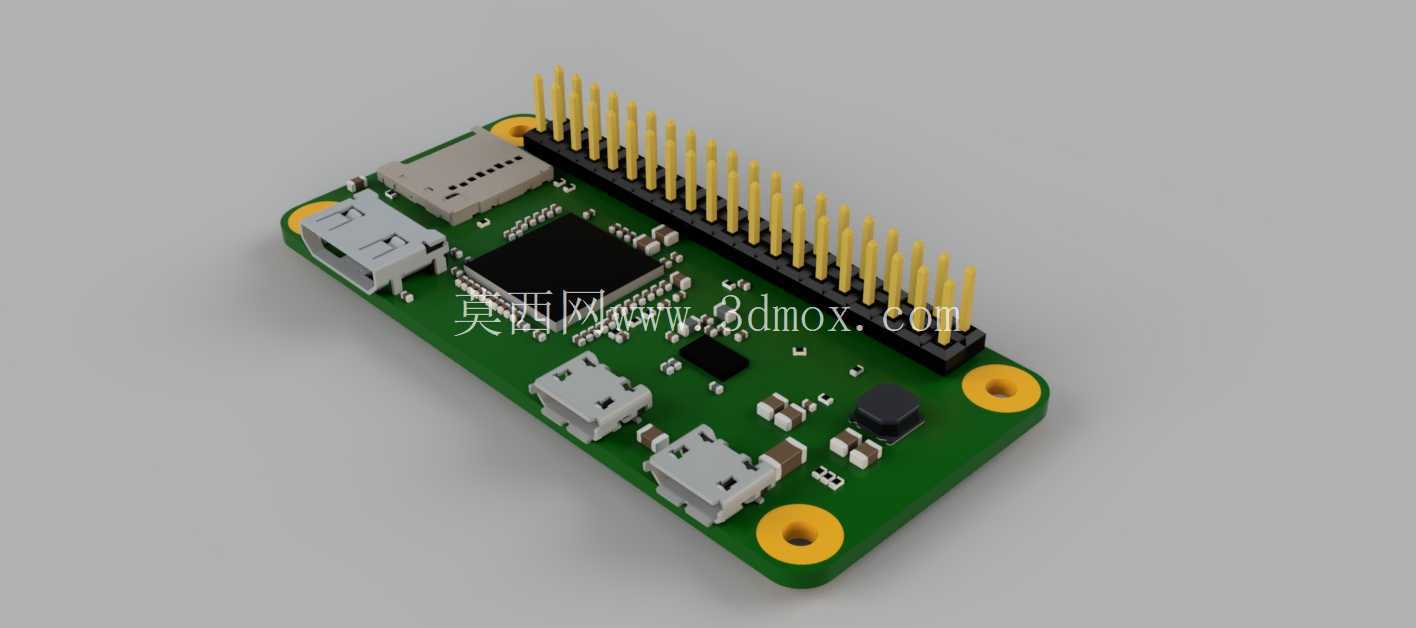

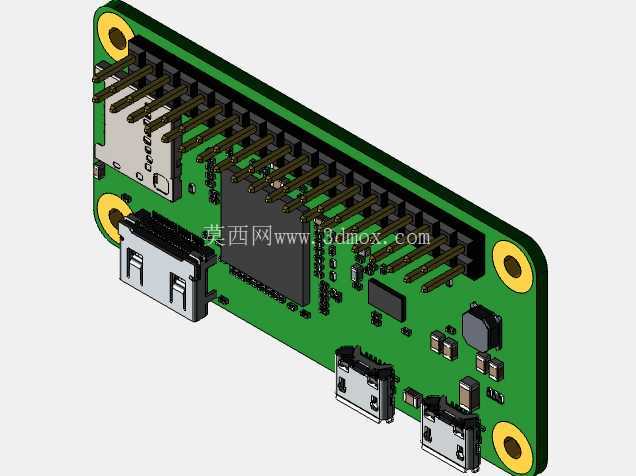

　　在嵌入式开发与小型智能设备的结构适配工作中，这类紧凑型单板的三维结构数据是前期方案验证阶段必不可少的参考依据。很多做便携传感节点、小型物联网终端、桌面迷你外设的项目，在结构设计初期都需要精准匹配主控板的安装边界，避免后期开模或者外壳加工完成后出现接口对位偏差、固定孔位错位的问题。这块单板的整体外形尺寸控制在65mm×30mm×5mm，属于典型的超紧凑型嵌入式主控方案，板载元件的高度差在建模时都做了精准还原，包括排针的伸出高度、各个接口的凸起尺寸，都能直接用于外壳的间隙设计与干涉检查。

　　从功能布局来看，板卡将核心处理芯片布置在板身中部区域，周边围绕布置存储、电源管理与无线通信相关元件，1GHz单核ARM11核心搭配512MB运行内存，足以支撑低功耗场景下的边缘计算、数据采集与无线传输需求，板载的2.4G WiFi与蓝牙4.1模块省去了外接无线模块的空间占用，对于追求小体积的项目来说能大幅缩减整体设备的外形尺寸。接口部分的设计完全贴合紧凑化定位，仅保留一个Micro USB供电接口、一个Micro USB OTG接口用于外接外设，Mini HDMI接口可以直接输出1080p分辨率的视频信号，CSI摄像头接口可以搭配适配的摄像头模组实现视觉采集功能，侧面的microSD卡槽用于存储系统与用户数据，板边预留的40针兼容排针焊盘，用户可以根据实际需求选择焊接排针外接扩展模块，也可以直接通过焊盘引线连接定制化的功能电路，灵活度非常高。

　　在实际的项目应用中，这类单板常被用于小型环境监测节点、智能玩具主控、迷你网络设备、便携数据采集终端的核心控制单元，因为整体功耗仅在0.5W到1.2W区间，配合小容量锂电池就能实现长时间的离线运行，不需要额外设计复杂的散热结构，板身四个角预留的固定孔位尺寸与位置都做了标准化设计，在做堆叠扩展或者外壳固定时可以直接匹配通用的铜柱规格，不需要额外调整孔位坐标。建模过程中对板上所有元件的外形轮廓、高度差都做了1:1还原，包括板载的LED指示灯位置、各个接口的开口尺寸、排针的针脚间距，都完全符合实物的装配公差要求，结构工程师在做配套外壳设计时，可以直接提取模型上的接口轮廓做开口避让，提取固定孔位坐标做安装柱设计，不需要反复对照实物测量尺寸，能大幅缩短前期结构设计的周期。

　　对于做嵌入式教学演示、产品原型验证的场景，这个三维模型也可以直接用于装配动画演示、结构爆炸图制作，直观展示板卡的元件布局与接口位置，帮助开发人员快速熟悉板卡的硬件资源分布。在做安装边界设计时需要注意，板身厚度5mm是不含排针与接口凸起的净厚度，如果焊接排针的话，排针会在板身上下两侧分别伸出一定高度，设计外壳内部空腔时需要预留足够的空间，避免排针与外壳内壁发生干涉，同时各个侧出接口的插拔深度也需要在外壳开口处预留足够的操作空间，保证外接线材可以顺利插拔。板载的三个USB与视频接口都布置在板身的同一侧长边，这种布局方便外壳做统一的开口设计，不需要在多个侧面加工开口，能提升外壳的整体结构强度，也方便内部走线的整理。无线相关的元件都布置在板身远离接口的一侧，减少接口金属外壳对无线信号的屏蔽，在做外壳材质选择时，对应天线区域尽量不要使用全金属材质覆盖，避免影响无线信号的收发强度。
