三槽18650SMT贴片电池固定座结构

在消费电子、小型储能模组、便携检测设备的电路板组装环节，18650圆柱电芯的固定与电连接一直是结构设计需要重点考量的部分，传统插焊式电池座需要在PCB上预留过孔，波峰焊工序容易出现透锡不良、电芯定位偏移的问题，而这款三槽SMT电池座正是针对表面贴装工艺的量产需求开发的结构件。从实际使用场景来看，这类电池座多用于手持测量仪器、便携物联网终端、小型备用电源模块的主板上，能够直接通过回流焊工艺贴装在PCB表面，不需要额外开设插件孔，能够大幅提升单板的空间利用率，尤其适合板内空间紧凑、布线密度高的产品设计。

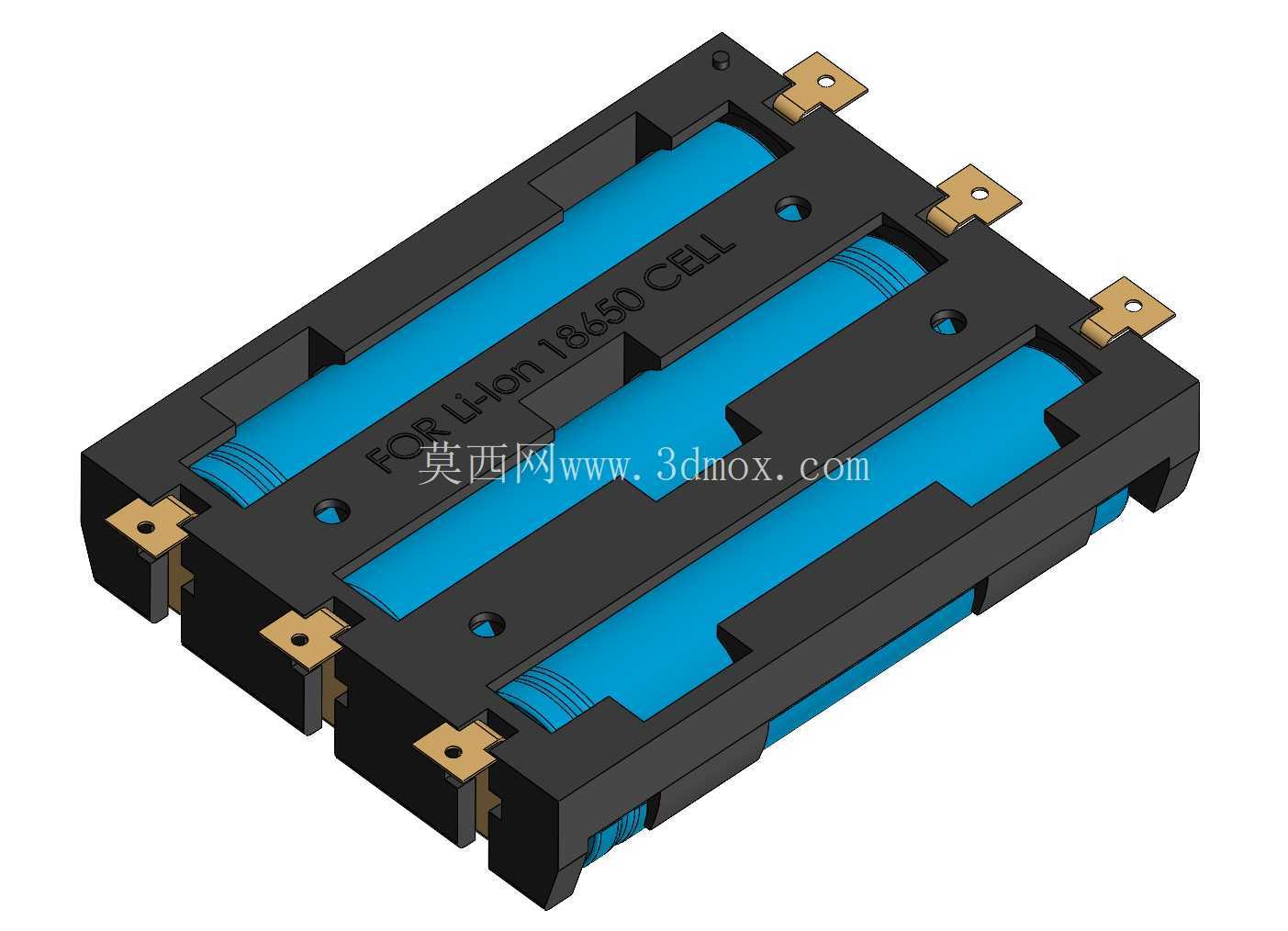

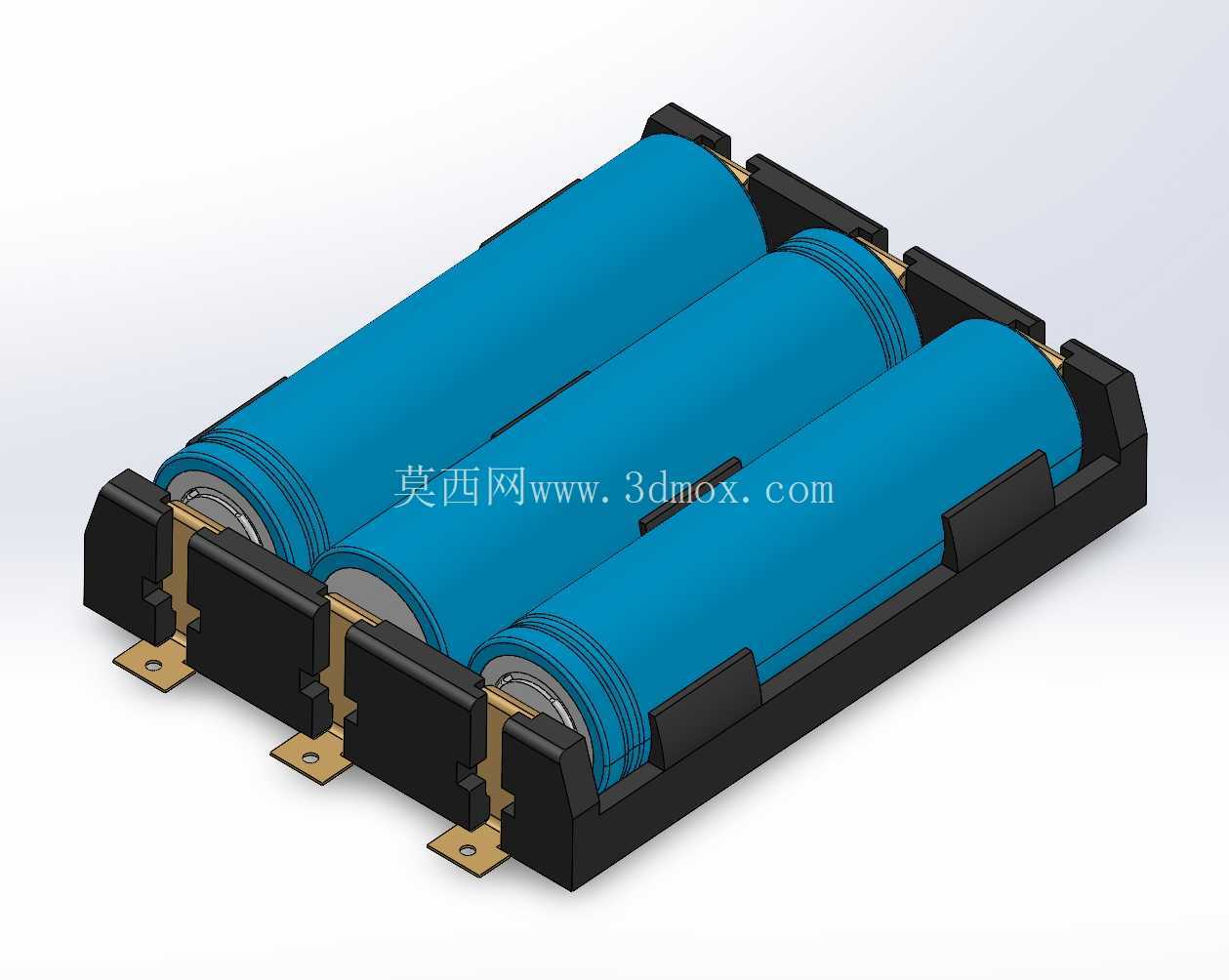

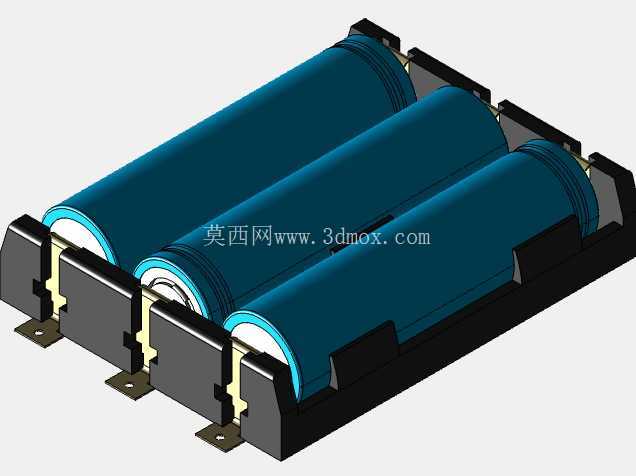

这款电池座的核心功能是实现三颗18650圆柱电芯的串联定位与电极引出，整体采用并排三槽的布局，槽体的弧度完全匹配18650电芯的18mm外径，电芯装入后不会出现径向晃动，槽体两端的限位挡边能够卡住电芯的端面，避免设备在跌落、振动工况下电芯发生轴向窜动，导致电极接触不良。底部的镀金接触弹片采用弹性结构设计，能够补偿电芯长度的公差，即使不同厂商生产的18650电芯长度存在±0.2mm的偏差，弹片也能保持稳定的接触压力，不会出现接触电阻过大、断电的问题，弹片的焊脚完全符合SMT贴装的焊盘设计规范，焊脚宽度与间距满足回流焊的锡量要求，不会出现立碑、虚焊的工艺缺陷。

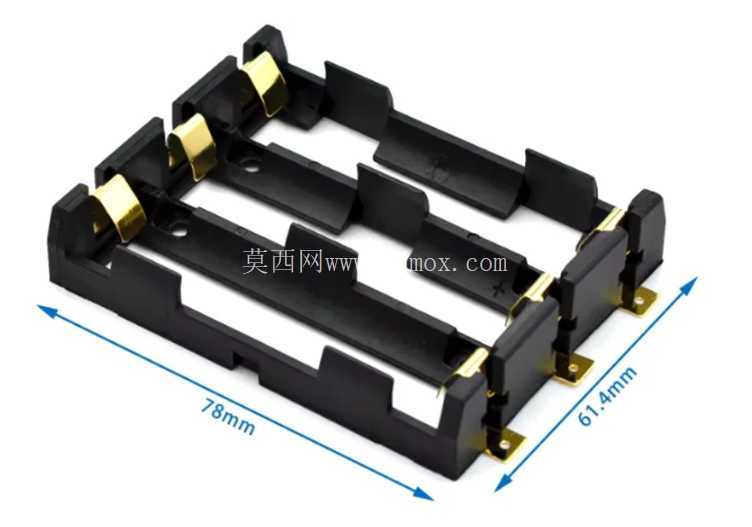

从设计思路来看，这款电池座的主体采用耐高温阻燃工程塑料注塑成型，材质能够承受回流焊阶段260℃的高温，不会出现壳体变形、软化的问题，同时塑料材质的绝缘性能能够避免电芯外壳与PCB上的其他线路发生短路。槽体之间的分隔筋做了加厚处理，能够在电芯出现异常鼓胀时提供足够的支撑力，避免相邻电芯互相挤压引发安全问题。安装边界方面，这款电池座的整体长度刚好适配三颗18650电芯并排摆放的尺寸，宽度方向预留了弹片的形变空间，高度方向不会超出电芯的顶部平面，贴装在PCB上之后，整体占用的板上空间比传统插件式电池座减少15%左右，焊盘位置统一排布在壳体底部，不需要在PCB上额外布置侧面焊接点，能够简化PCB的布线难度。

在实际选型应用中，这类SMT电池座不需要额外的固定螺丝或者卡扣，贴装完成后直接将电芯按入槽位即可完成组装，生产线上的装配效率比传统焊接导线的电池连接方式提升60%以上，同时弹片的接触结构能够支持电芯的反复拆装更换，方便设备后期的电池维护更换。接触弹片的镀金层厚度满足工业级产品的耐盐雾要求，在潮湿、多尘的使用环境下也能保持稳定的导电性能，不会出现氧化导致的接触失效。壳体底部设计了多个定位柱，能够在SMT贴装时与PCB上的定位孔配合，提升贴装精度，避免回流焊过程中元件发生偏移。槽体的入口处做了导向倒角，电芯装入时能够顺着倒角滑入槽位，不会出现卡滞、刮伤电芯外皮的问题，适合自动化生产线的机械手自动装配电芯的工序。
