兼容18650锂电池的充电电路板结构

日常做小型便携电子设备、手持检测仪器、户外便携供电模组的结构开发时，经常会遇到18650锂电池充放电管理的选型与结构适配问题，这块充电板的三维结构还原，刚好能覆盖多数小功率锂电供电场景的设计参考需求。从实际应用场景来看，这类充电板常被嵌入手持测温仪、便携式照明设备、小型DIY电子制作、低功耗物联网传感节点的供电仓内，负责将外部USB接口输入的5V直流电源转换为适配18650锂电池的充电电压，完成恒流、恒压阶段的充电流程，同时避免过充、过放对电芯造成的循环寿命损伤。

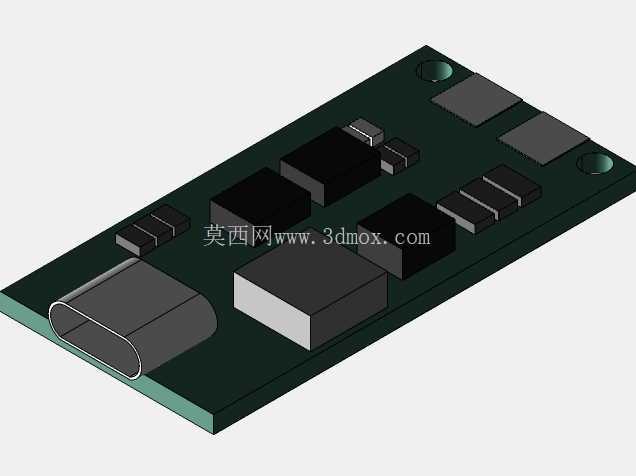

从功能特性的结构还原来看，模型完整复现了板载的所有核心元器件布局：板端预留的USB输入接口采用沉板贴合设计，接口外壳与PCB板边缘齐平，做结构装配时不需要额外给接口预留突出的避让空间，外壳开口可以直接贴合PCB边缘做，能有效减少整机外壳的开模复杂度。板上的功率MOS管、充电管理芯片、滤波电容、限流电阻都按照实际SMT贴片的高度差做了还原，不同封装的元器件高度差控制在0.8mm到3.2mm区间，做壳体内部筋位设计时，可以直接参考这个高度数据预留安全间隙，避免装配时元器件顶到外壳内壁造成挤压损坏。板体对角位置预留的两个安装孔，孔位做了金属化焊盘的结构还原，实际装配时既可以用M2规格的铜柱配合螺丝固定，也可以直接用热熔胶或者双面泡棉胶贴合固定，两种安装方式的空间边界在模型里都做了明确的呈现，不会出现干涉问题。

设计思路上，这块板采用了单面贴片的布局方案，所有元器件都集中在PCB的正面，背面没有布置任何贴片元件，做结构堆叠时背面可以直接贴靠电池仓的绝缘隔层，不需要额外给背面预留元器件避让空间，能有效压缩整个供电模组的整体厚度。PCB板的基材厚度按照常规FR-4板材的1.6mm厚度还原，板边做了0.2mm的圆角处理，避免板边毛刺划破绝缘层造成短路风险。从安装边界来看，整个板体的长宽尺寸控制在极小的范围内，比常规18650电芯的横截面尺寸略大一点，做电池仓设计时，可以直接把充电板布置在电芯的端部位置，顺着电芯的轴向排布，不会额外占用过多的径向空间，对于圆柱型电池仓的结构设计非常友好。

实际做结构适配的时候，还要注意几个细节：USB接口的插拔方向要和壳体的开口方向完全对齐，模型里接口的中心高度距离PCB板底面的尺寸是2.1mm，做外壳开口的时候要把这个高度差算进去，避免插头插不到位。板上最高的元器件是电解电容，高度为3.2mm，设计壳体内部的限位筋时，筋位要避开电容的顶部位置，防止长期挤压造成电容引脚脱焊。两个安装孔的中心距是固定的，做固定柱设计时要严格匹配这个孔位尺寸，公差控制在0.1mm以内，避免装配时出现孔位错位无法锁螺丝的问题。另外，板上的充电指示灯位置也做了还原，做壳体设计时可以在对应位置开导光孔，直接利用板载的LED做充电状态指示，不需要额外外接指示灯，能减少内部接线的工作量。

这类充电板的结构设计，核心是在极小的板面积内完成所有充电功能的元器件布局，同时兼顾安装便利性和装配安全性，三维模型完整还原了所有元器件的实际位置和外形尺寸，不管是做整机结构的干涉检查，还是做电池仓的空间排布，都能直接调用参考，不需要再单独测量实物尺寸，能有效缩短结构开发的周期，减少打样阶段出现的装配干涉问题。
