FPV穿越机两叶碳纤维纹理螺旋桨结构

做航模动力系统匹配快七年，经手的螺旋桨结构方案不下百种，这款两叶桨的结构设计逻辑，刚好踩中了FPV穿越机竞速与花飞场景的核心需求点。先从实际应用场景说，这类桨主要适配5寸级别穿越机，在密林穿梭、赛道绕桩、低空特技飞行动作中，既要扛住电机高转速下的离心拉扯，还要在急加速、急刹、大倾角侧飞时保持足够的气动效率，不能出现桨叶形变导致的动力迟滞。很多新手选桨只看螺距和尺寸，忽略安装边界的匹配度，这款桨的中心安装座做了台阶式限位结构，压合面的粗糙度控制在Ra1.6，和电机输出轴的配合间隙留了0.02mm的公差带，既不会因为过盈配合导致装拆时撬坏桨座，也不会因为间隙过大在高转速下出现动平衡偏移，飞起来出现高频果冻抖动。

从设计思路上拆解，这款桨没有盲目追求三叶桨的静态拉力值，反而选择两叶结构，核心是降低转动惯量——两叶桨的质量分布更靠近旋转中心，电机从怠速拉到满油门的响应速度能提升15%左右，做破S、横滚、刷锅这类动作时，动力跟进没有拖沓感。桨叶的翼型没有用对称翼型，而是选择了带轻微下反角的平凸翼型，在0到15度迎角区间内的升阻比表现更稳定，就算飞手打杆过猛导致桨叶迎角瞬间超限，也不会突然失速掉高度，对花飞动作的容错率更高。桨尖位置做了1.5度的后掠设计，能打散高转速下的翼尖涡流，降低飞行时的风切噪音，同时减少桨尖涡带来的动力损耗，同电池容量下能多留一分钟左右的滞空时间。

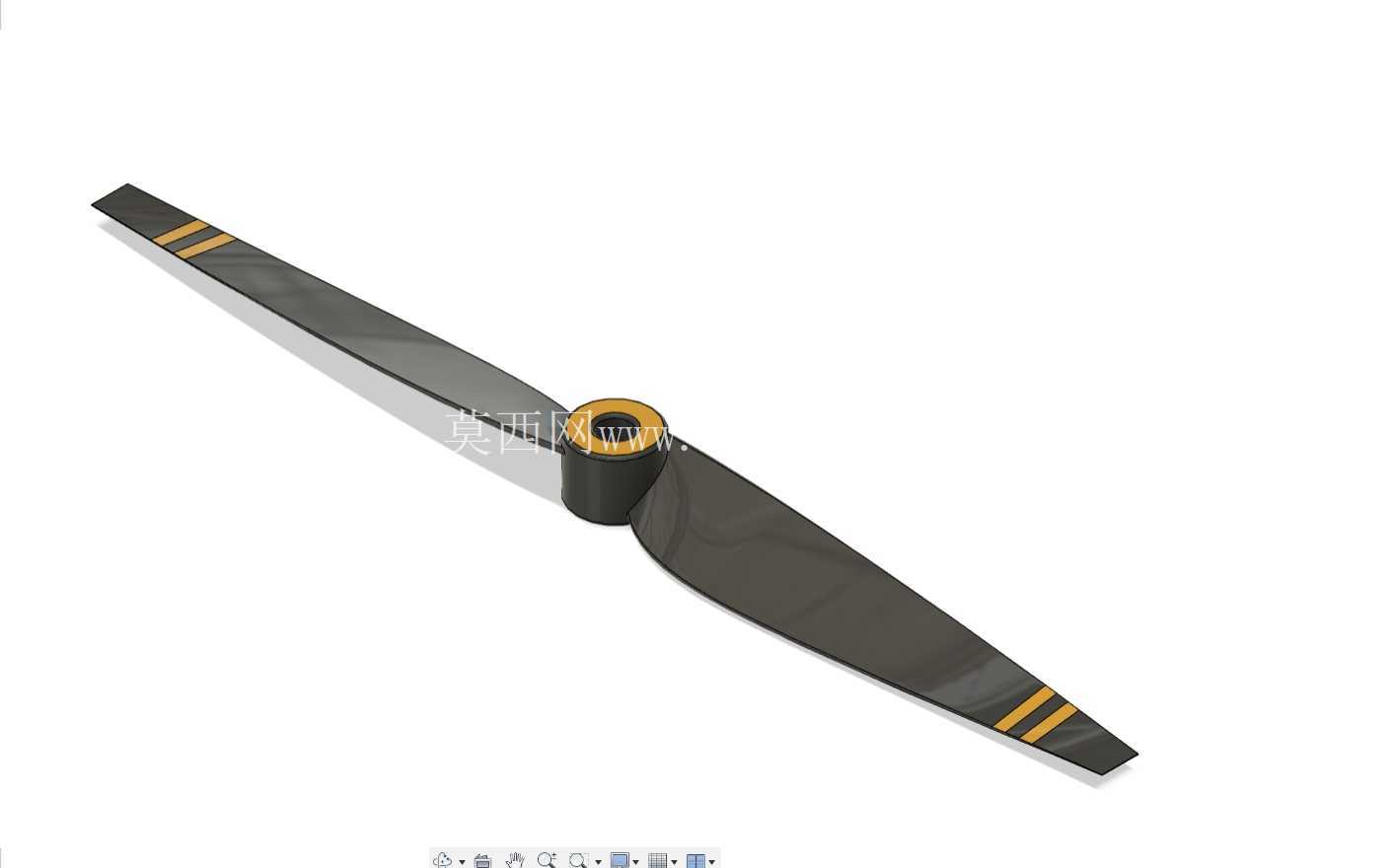

再看尺寸与安装边界的细节，桨叶整体展开长度为127mm，对应常规5寸桨的适配范围，中心安装孔直径5mm，刚好匹配市面上绝大多数2204、2207、2306规格的航模无刷电机，安装座的厚度为4mm，搭配常规的M5桨帽压合时，不会因为压合行程不够导致射桨。桨叶根部和安装座的衔接位置做了R3的圆弧过渡，没有应力集中的直角结构，在炸机触地时，冲击力会顺着圆弧面分散到整个桨根区域，不会直接从根部断裂，就算碰到细树枝，也只会出现桨尖磨损，不会直接断桨失控。桨叶表面的碳纤维纹理不是单纯的装饰纹路，是铺层设计的外在表现，表层用3K斜纹碳布铺层，芯层用轻木夹芯结构，在保证桨叶整体刚度的前提下，把单支桨的重量控制在4.2g，比同尺寸的纯塑料桨轻了近30%，转动时的动平衡余量更小，飞起来机身震动量能控制在0.1g以内，对飞控的陀螺仪采样干扰更小，PID参数不用做太高的增益就能稳住机身。

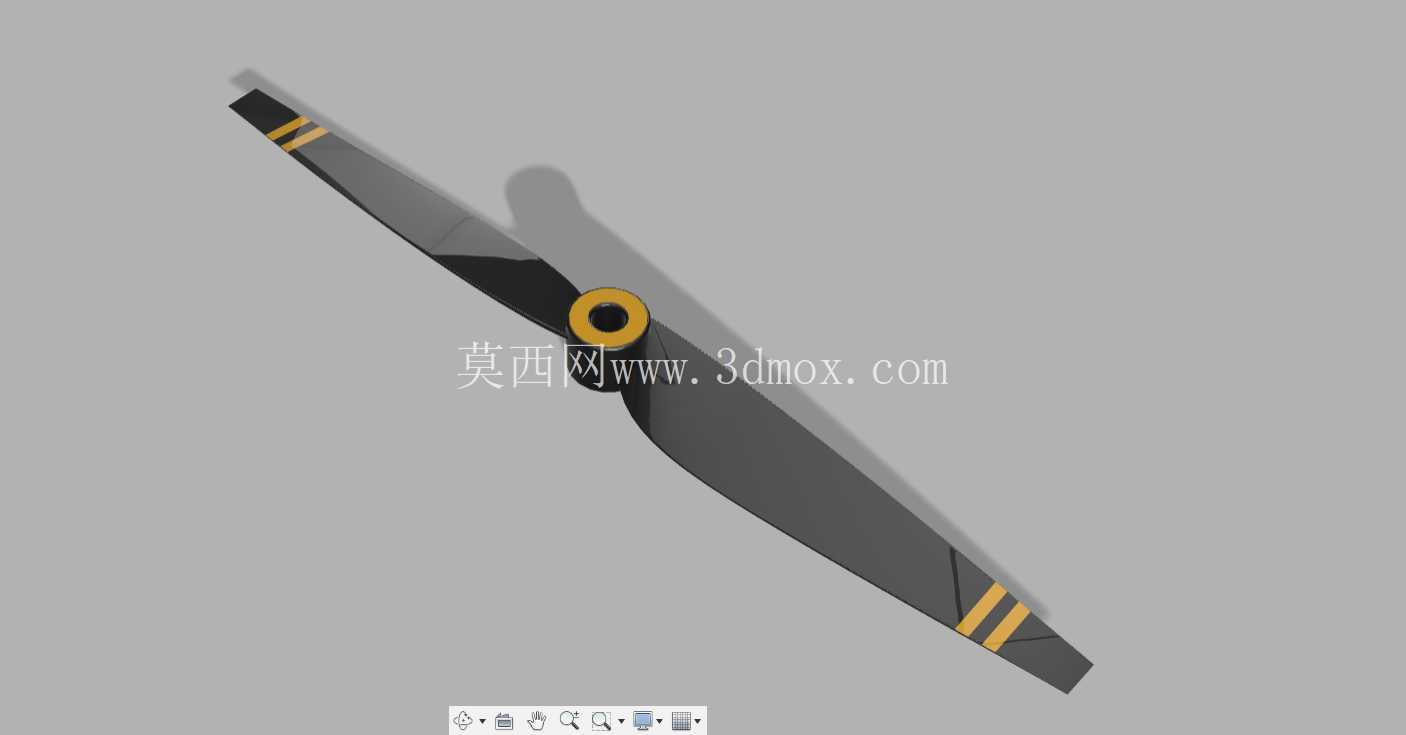

实际装机测试的时候要注意，这款桨的螺距为4.6英寸，搭配2400KV到2700KV的电机、4S锂电池时，动力输出曲线最线性，如果盲目上6S电池配高KV电机，会导致桨叶负载过大，电机温升过快，飞三个起落就可能出现电机退磁。另外桨叶上的黄色标识条是动平衡校准的标记点，装机时要把标识条统一朝向电机出线方向，方便后续做精细动平衡调整，不用自己再做标记。在日常作业场景里，除了FPV竞速和花飞，这款桨也能适配小型航拍无人机的备用动力替换，只要电机安装孔位匹配，低速下的稳定性也足够支撑挂运动相机的拍摄需求，不会出现高频震动导致的画面水波纹。很多人觉得螺旋桨是简单的注塑件，其实从翼型曲线到安装公差，每一处细节都对应实际飞行中的操控手感，这款桨的结构设计没有冗余的装饰结构，所有的曲面和倒角都是服务于动力效率和结构强度，哪怕是安装座边缘的0.5mm倒角，也是为了减少装拆时划手的概率，同时降低旋转时的座体风阻。
