蝙蝠侠阿卡姆骑士蝙蝠标识立体造型

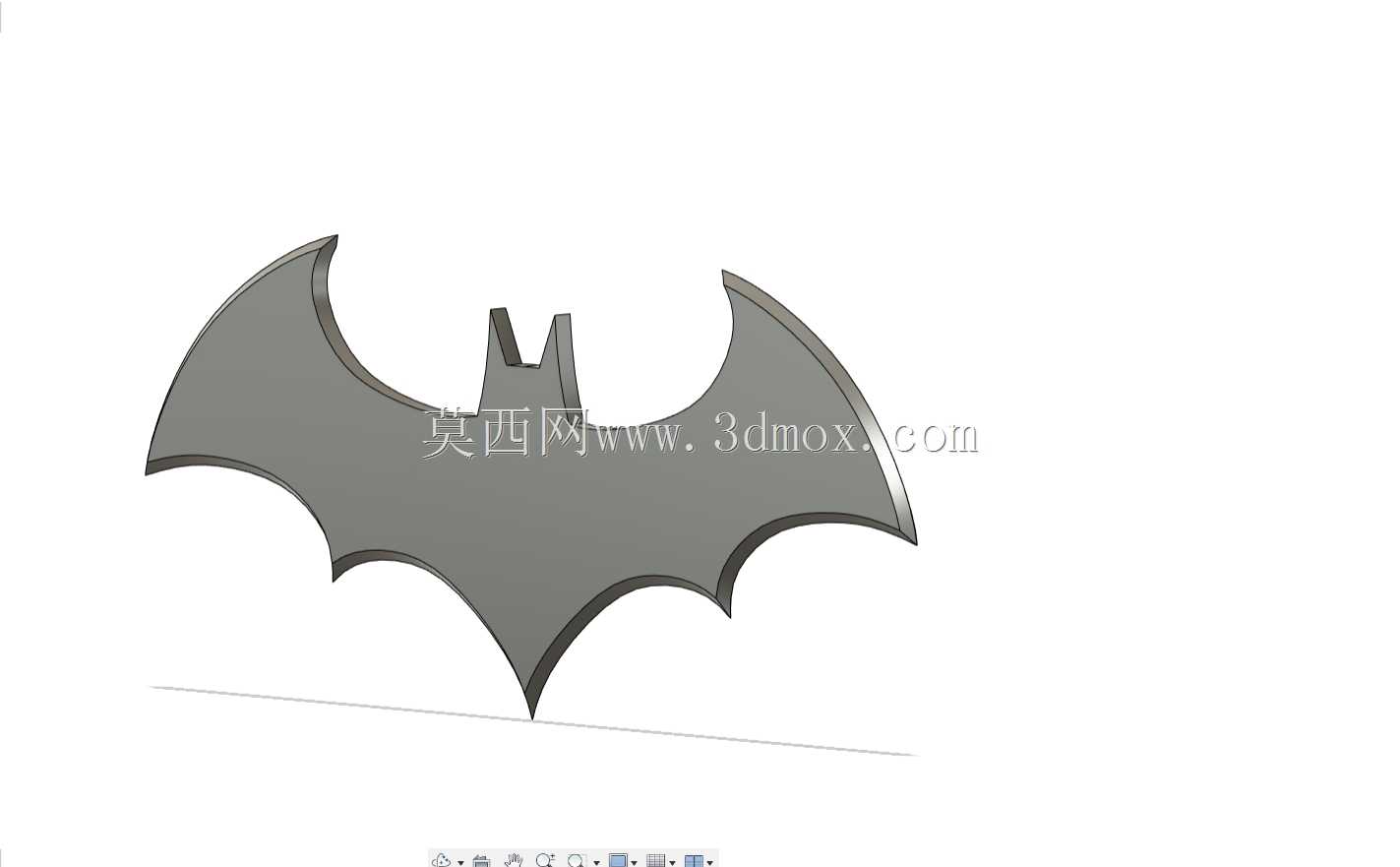

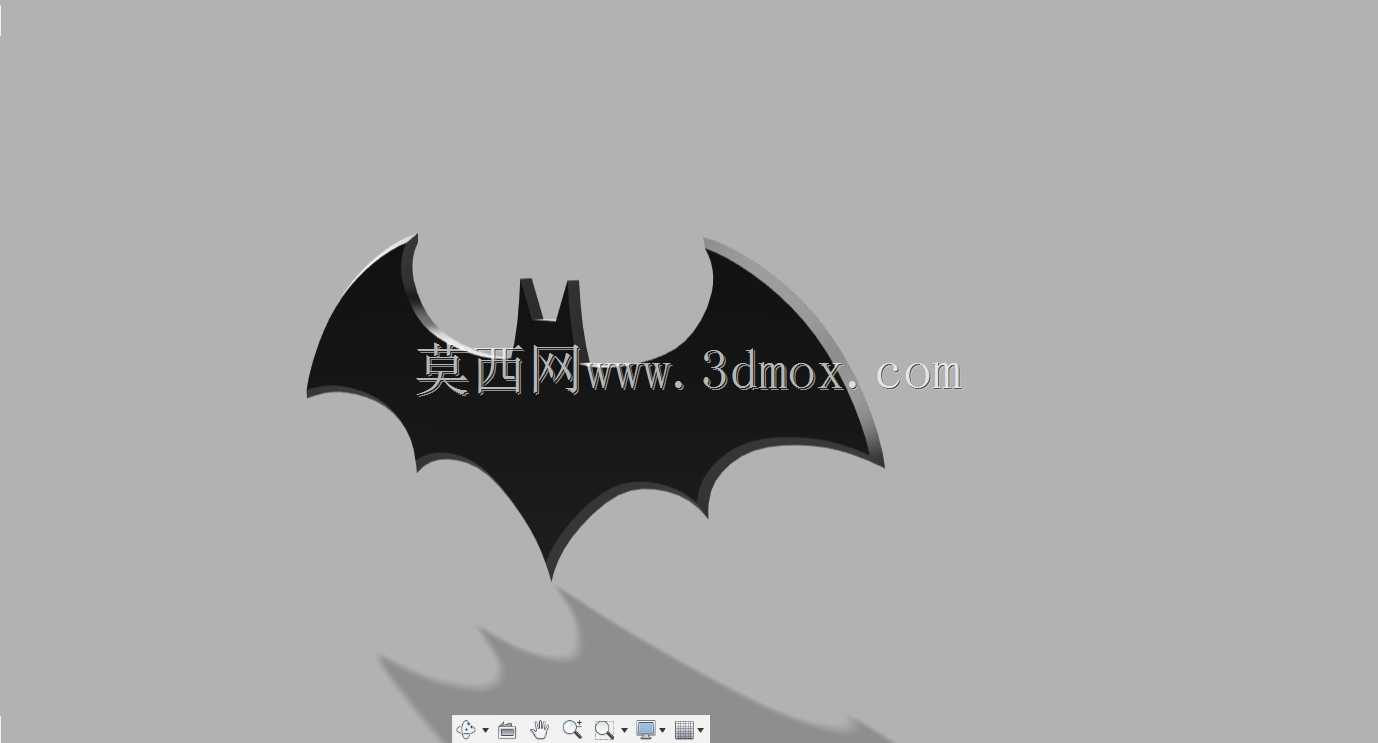

　　这个蝙蝠造型标识的建模工作，最初是从影视IP周边的实际落地需求切入的，这类造型件既可以作为桌面主题摆件的主体结构，也能适配主题展陈道具、机箱装饰面板、文创周边的外观配套件，在漫展线下布景、主题门店墙面装饰、玩家个性化改装场景里都有对应的使用空间。做这类非标准曲面造型件，首先要处理的是轮廓辨识度的问题，阿卡姆骑士版本的蝙蝠标识和传统蝙蝠标有明确的造型差异：两翼尖端做了更锐利的外展处理，翼缘的锯齿起伏更具力量感，头部的两个耳尖做了收窄加高的处理，整体轮廓的张力更强，建模时首先要把外轮廓的特征点全部锚定，不能出现轮廓走形导致IP辨识度下降的问题。

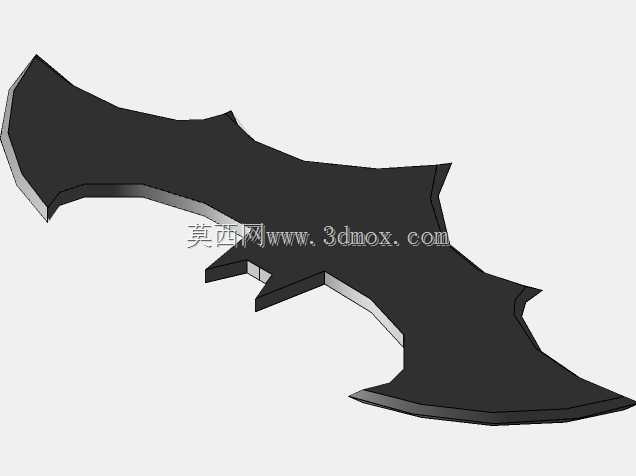

　　实际建模过程中，先在草图层面勾勒出整体的外边界，把两翼的展开宽度、上下方向的总高度比例控制在符合原版标识的视觉比例范围内，常规这类桌面摆件的尺寸可以控制在翼展120mm到200mm之间，总高度控制在70mm到120mm，厚度根据加工工艺调整：如果采用3D打印做实体摆件，厚度可以设置在8mm到20mm，背部预留平整的安装基面；如果是作为薄型装饰贴件，厚度可以压缩到2mm到5mm，适配背胶粘贴或者卡扣嵌入的安装方式。轮廓草图完成后，对翼面的起伏做曲面处理，原版标识的翼面不是完全的平面，边缘做了轻微的倒角斜切，模拟金属徽标的立体质感，两翼尖端的位置做了渐薄处理，避免尖锐边缘的应力集中，同时也让视觉上的锐利感更突出。

　　考虑到不同的加工场景，这个造型的结构做了分工艺的适配设计：如果走CNC铣削加工，背部要预留出平整的装夹基准面，曲面的最小内R角要控制在加工刀具的半径以上，避免出现刀具无法清根的死角，翼缘的锯齿凹槽位置的过渡圆角不能小于R1，否则小直径刀具加工时容易断刀；如果走3D打印工艺，悬空的翼尖位置要添加少量的支撑结构，造型本身的背部做平面处理就可以直接贴平台打印，不需要额外添加底部支撑；如果是作为注塑周边的外观件，要在造型的背部预留出均匀的壁厚，壁厚控制在1.5mm到2.5mm之间，背部增加十字形的加强筋，避免薄件注塑完成后出现翘曲变形，同时在边角位置预留出浇口和顶针的位置，避开正面的外观面。

　　安装边界的处理上，作为墙面装饰件使用时，可以在背部的四个隐蔽位置预留沉头孔，适配M3的螺丝固定，也可以在背部开出凹槽嵌入强磁片，直接吸附在金属墙面或者机箱侧板上；作为桌面摆件使用时，可以在底部预留出插接孔，搭配独立的金属或者塑料底座，底座的重量要足够支撑整个标识的重心，因为这个造型的两翼向外展开，重心分布在中心位置，底座的支撑范围要覆盖两翼投影的内侧区域，避免摆放时出现侧翻。曲面细节处理上，翼面的光影过渡要自然，正面可以做轻微的弧面隆起，模拟徽标的浮雕质感，边缘的倒角宽度控制在0.5mm到1mm，既不会破坏轮廓的锐利感，也能去除加工后的锋利毛边，日常拿取的时候不会划手。

　　这类造型件在主题场景的配套使用中，还可以和灯光结构结合，在造型的背部预留出灯槽的位置，嵌入LED灯带，光线从标识的边缘透出来，做成背光装饰效果，这时候建模就要提前预留出导线的走线槽，以及灯板的安装位，把电子件的安装空间全部整合到造型的背部，正面看不到任何装配结构。整个造型的曲面拆分要保证加工时的脱模或者铣削路径顺畅，没有出现倒扣的结构，如果需要做分体拼接，分模线要设置在造型侧面的视觉隐蔽位置，拼接后的缝隙控制在0.1mm以内，后续经过表面打磨喷漆之后完全看不到拼接痕迹。针对不同的表面处理工艺，建模时的面质量要达到G2连续，翼面的曲面没有褶皱或者曲率突变，后续做抛光、喷哑光黑、做金属拉丝效果的时候，表面的光影反射会均匀流畅，不会出现局部凹凸的瑕疵。
