DIY六轴旋翼飞行器机架结构设计

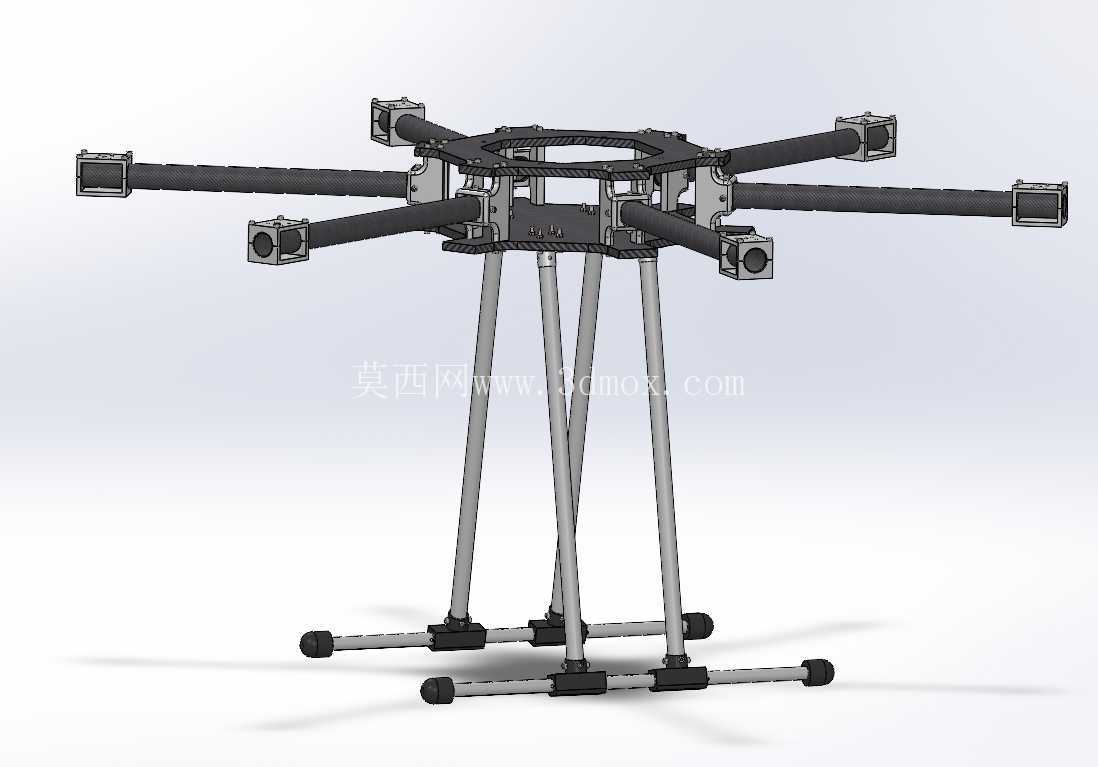

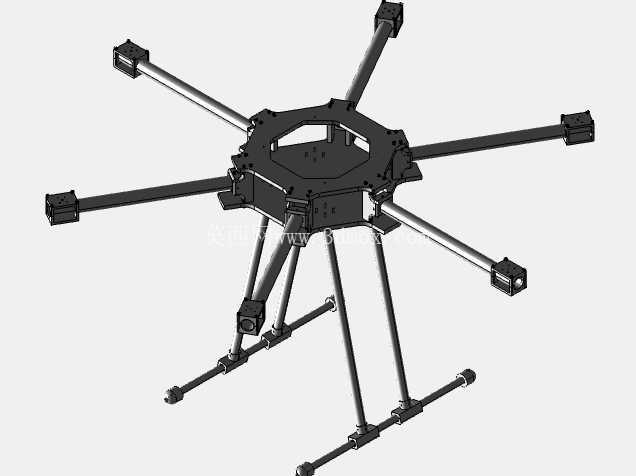

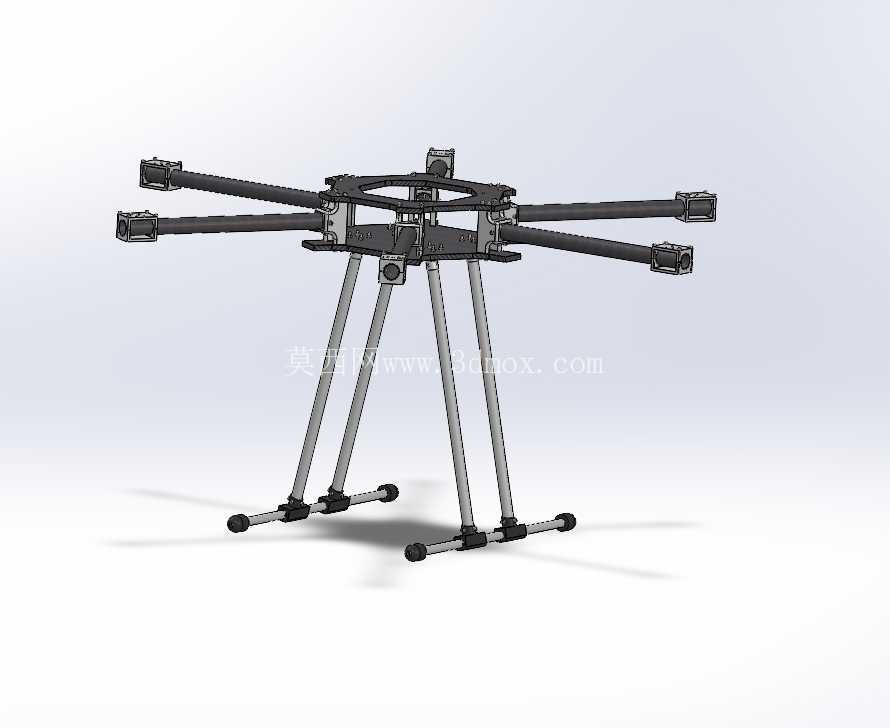

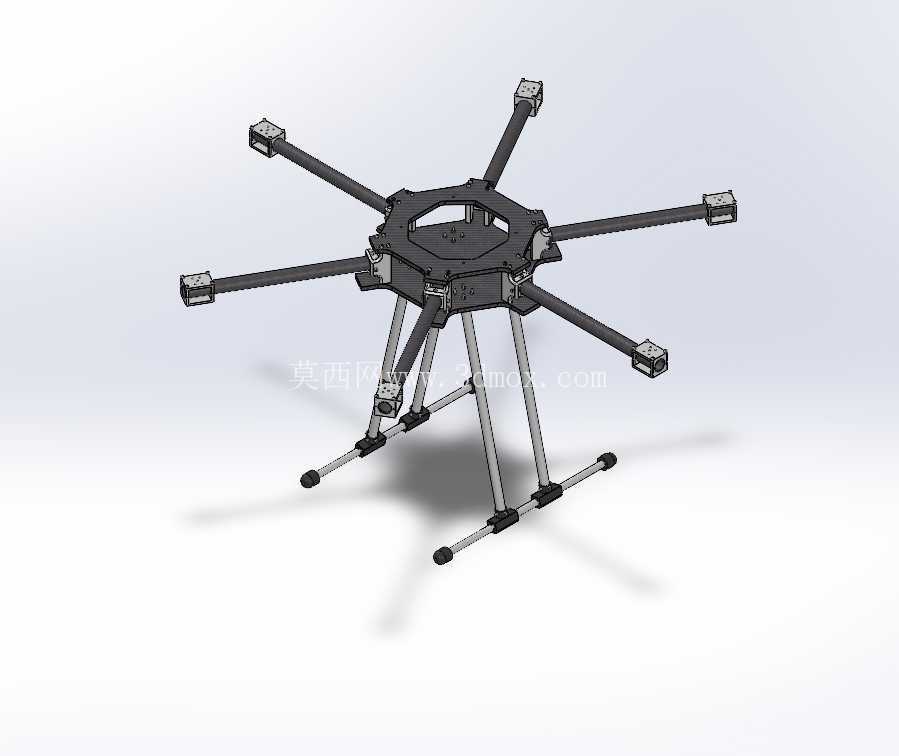

这款六旋翼飞行器机架采用六轴对称辐射式布局设计，核心承载区域为中心八边形安装基座，六根机臂沿基座周向均匀分布，相邻机臂夹角为60度，这种布局能够让六个旋翼的拉力均匀作用于整机重心，相比四轴布局具备更强的动力冗余，单轴动力失效时仍能维持姿态稳定，可适配航拍测绘、短途物资投送、低空巡检等多场景作业需求。

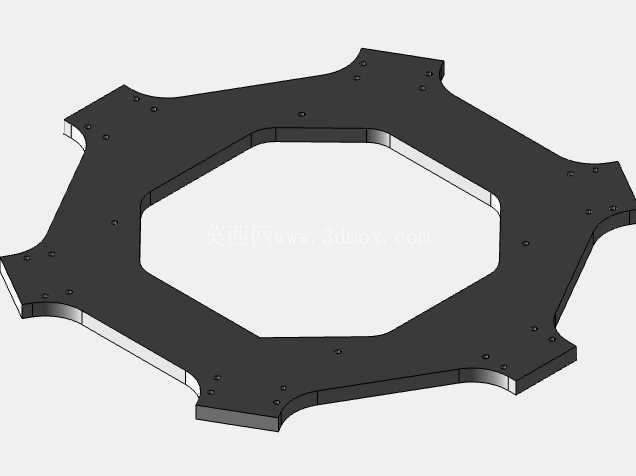

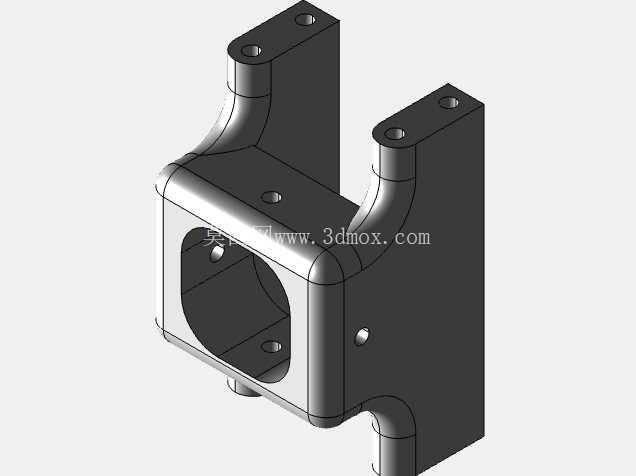

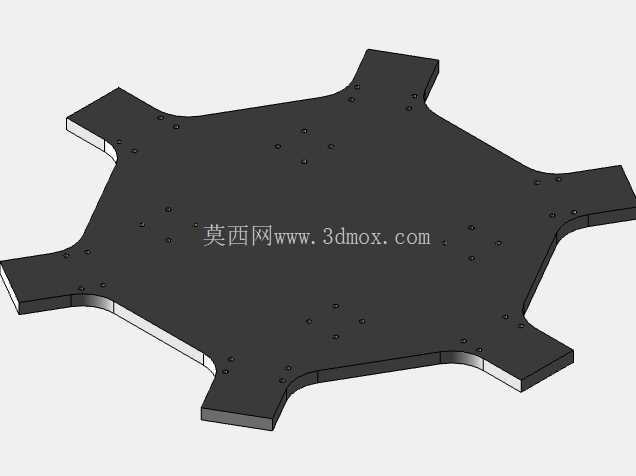

从结构设计逻辑来看，中心基座采用上下两层板夹装的拼接结构，预留了飞控板、电调、电池、GPS模块的安装孔位，孔位间距按照主流消费级及工业级飞控硬件的通用安装尺寸设计，无需额外打孔即可完成核心航电部件的固定，基座中心预留的镂空区域可用于走线，让电调与电机的连接线、电源线、信号线缆能够从机臂内部穿行至中心区域，避免线缆外露在飞行过程中产生风阻或被桨叶剐蹭。机臂采用等截面矩形杆结构，与中心基座的连接位置设计了快拆式锁紧结构，日常收纳时可快速拆卸机臂，缩小整机收纳体积，外出作业时无需复杂工具即可完成组装，机臂末端预留了标准电机安装孔位，适配常见的22、23系列无刷电机，安装面做了下沉式设计，能够让电机底座与机臂端面完全贴合，避免飞行过程中电机产生振动偏移。

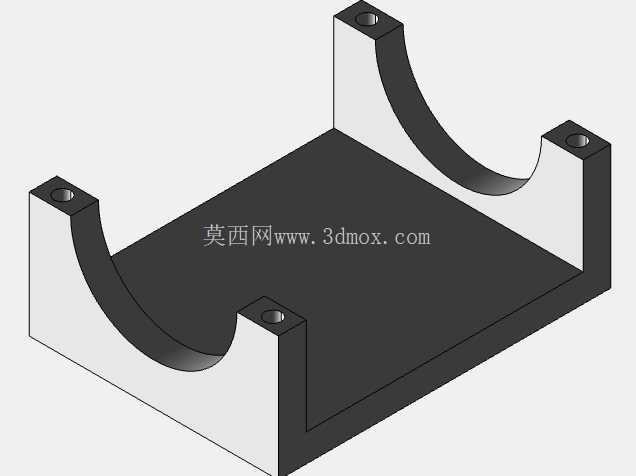

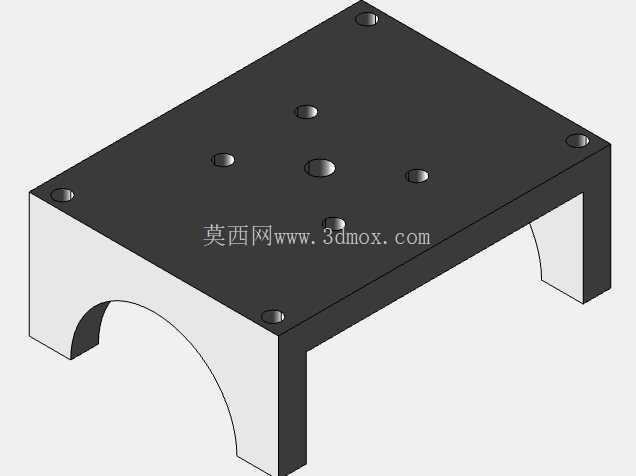

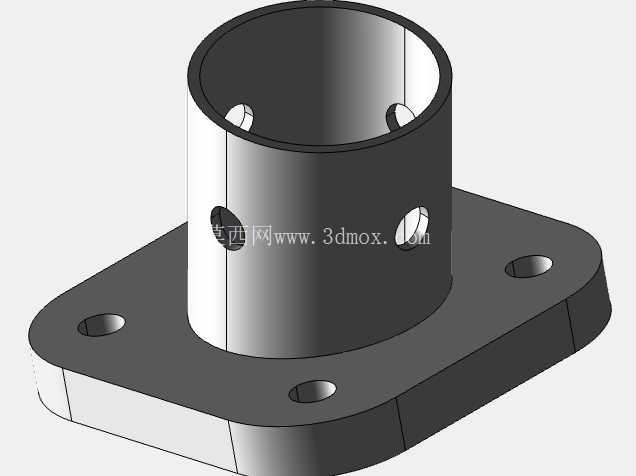

起落架部分采用两根纵向支撑脚搭配横向连接杆的结构，支撑脚与中心基座下方的安装座通过抱箍结构固定，可根据实际搭载的载荷尺寸调整起落架的高度，避免搭载的云台、相机或者任务载荷在起降过程中与地面发生碰撞，支撑脚底部套有防滑橡胶套，在硬质地面起降时能够起到缓冲防滑作用，降低降落冲击对机架及机载设备的影响。

从安装边界尺寸来看，机臂展开状态下，相邻机臂末端电机安装位的中心距经过精准核算，搭配对应尺寸的螺旋桨时，相邻桨叶的旋转平面不会产生重叠，避免打桨风险；机臂长度经过优化，在保证桨叶安全间距的前提下尽可能缩短力臂长度，降低机臂在飞行过程中的受力弯矩，减少机臂的结构形变。机架整体采用可3D打印的结构设计，所有拼接位置均采用卡扣加螺栓紧固的组合方式，打印完成后仅需配套标准螺栓即可完成整机组装，无需定制特殊连接件，降低DIY制作的门槛。

在实际使用场景中，这款机架可根据搭载的动力系统适配不同起飞重量，搭配小尺寸桨叶与低KV电机时可作为入门级练习机型使用，搭配大尺寸桨叶与高动力电机时可搭载小型任务设备完成低空作业，六轴布局带来的稳定性优势，能够让机载云台获得更平稳的拍摄平台，相比同级别四轴机型，在有风环境下的姿态保持能力更强，适合在复杂户外环境下执行作业任务。结构设计上充分考虑了DIY制作的便利性，所有非标准结构件均可通过桌面级FDM3D打印机制作，打印时无需添加大量支撑结构，降低打印耗材的损耗，拼接位置的公差设计适配常规3D打印的精度范围，打印完成后仅需简单打磨即可完成装配，无需进行二次精加工。机架整体受力路径清晰，飞行过程中旋翼产生的拉力通过机臂传递至中心基座，最终由中心基座承载电池与任务载荷的重量，各连接位置的受力方向均做了加强筋设计，避免长期飞行产生的振动导致连接位置出现疲劳断裂，起落架的受力点直接对应中心基座的主承力位置，降落时的冲击不会直接作用在机臂上，能够有效保护机臂与电机结构。
