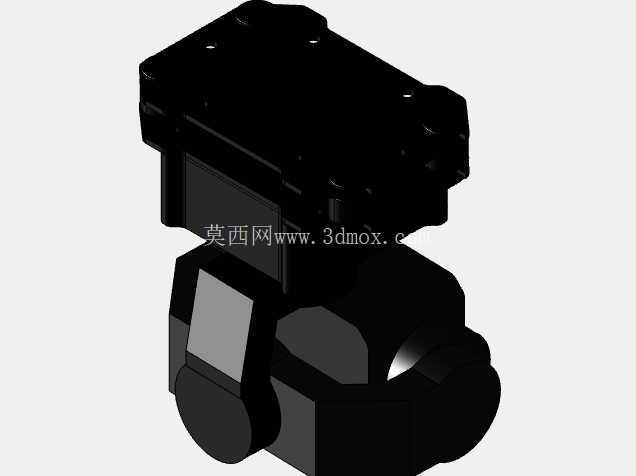

思翼A8迷你数码变焦云台相机结构设计

在小型无人机机载光电载荷、便携巡检设备、轻量化机器人视觉感知模块的选型与结构适配工作中，这类集成三轴增稳机构的迷你变焦相机是当前小体积感知单元里兼顾成像质量与安装适配性的典型方案。从实际落地的工程场景看，这类相机常被搭载在起飞重量不足1kg的微型多旋翼无人机上，用于电力线路通道巡检、小型厂区安防巡查、农业植保作业的航迹辅助观测，也可被集成在排爆机器人、便携侦察设备的前端感知端，替代体积更大的传统定焦吊舱，降低整机负载压力。

从功能配置的工程落地逻辑来看，该相机选用1/1.7英寸规格的800万像素CMOS作为成像核心，搭配6倍数码变焦能力，可在不额外增加光学镜头组体积的前提下，满足中近距离的目标细节观测需求，避免了光学变焦结构带来的重量攀升与光轴校准难度。三轴防抖云台的结构设计是这类产品的核心，其角度振动控制精度达到±0.01°，在建模过程中需要重点关注三个轴系的转动间隙控制、电机安装位的同轴度公差，以及云台与相机主体的走线空间预留——俯仰、横滚、航向三个轴的转动范围需要在结构设计时做硬限位，避免转动过程中拉扯内部FPC排线，同时要保证减震球的安装位与上部挂载基座的尺寸匹配，抵消载机自身的高频振动传递到成像单元，避免画面出现果冻效应。

接口配置上，该相机同时集成以太网、HDMI、CVBS、S.Bus、UART五类接口，在结构建模时需要准确还原每个接口的位置与开口尺寸，尤其是侧部的USB接口与存储卡槽的位置，要预留足够的插拔操作空间，避免安装到载机后出现插线困难、存储卡无法取出的问题。存储单元采用microSD卡方案，最大支持128GB容量，卡槽位置设计在云台上部的固定基座侧面，不会随云台转动，避免了转动过程中存储卡松脱的风险。供电参数覆盖11V至25V宽压范围，可直接适配多数小型无人机的动力电源输出，不需要额外增加降压模块，平均功耗5W、峰值12W的参数，在结构设计时需要在主控板与CMOS传感器位置预留对应的散热接触位，利用金属外壳的热传导能力带走工作热量，避免长时间录制时出现过热降频。

外形尺寸控制在55mm×55mm×70mm，整体重量约95g，这个尺寸边界是经过多轮迭代优化的结果：上部的安装基座采用标准的孔位布局，可直接适配市面上多数微型无人机的吊舱安装架，不需要额外设计转接件；云台部分的转动包络在建模时需要做完整的运动仿真，确认在全角度转动过程中不会与上部基座、载机的起落架结构发生干涉。镜头部分的突出长度经过精准计算，在云台俯仰到最大向下角度时，镜头不会碰到基座下缘，同时镜头外圈预留了滤镜安装的螺纹位，可根据使用场景搭配UV镜、偏振镜等配件。

从建模还原的角度看，这类集成了精密转动机构的光电产品，需要重点区分固定部分与转动部分的装配关系：上部基座内集成了主控板、接口、存储卡槽与航向轴电机，中间的横滚轴支架连接航向轴与俯仰轴，下部的相机主体集成CMOS、镜头与俯仰轴电机，每个转动副的配合公差、走线槽的位置、减震结构的安装位都需要准确还原，才能为后续的载机适配、安装支架设计提供准确的尺寸参考。在实际选型适配时，还要注意该相机的重心位置，尽量让整个吊舱的重心落在航向轴的转动中心线上，降低云台电机的负载，提升增稳效果，延长电机使用寿命。
