迷你相扑自动竞技机器人结构设计

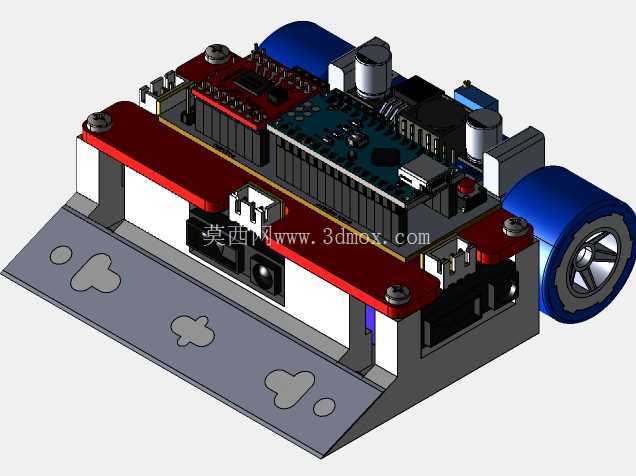

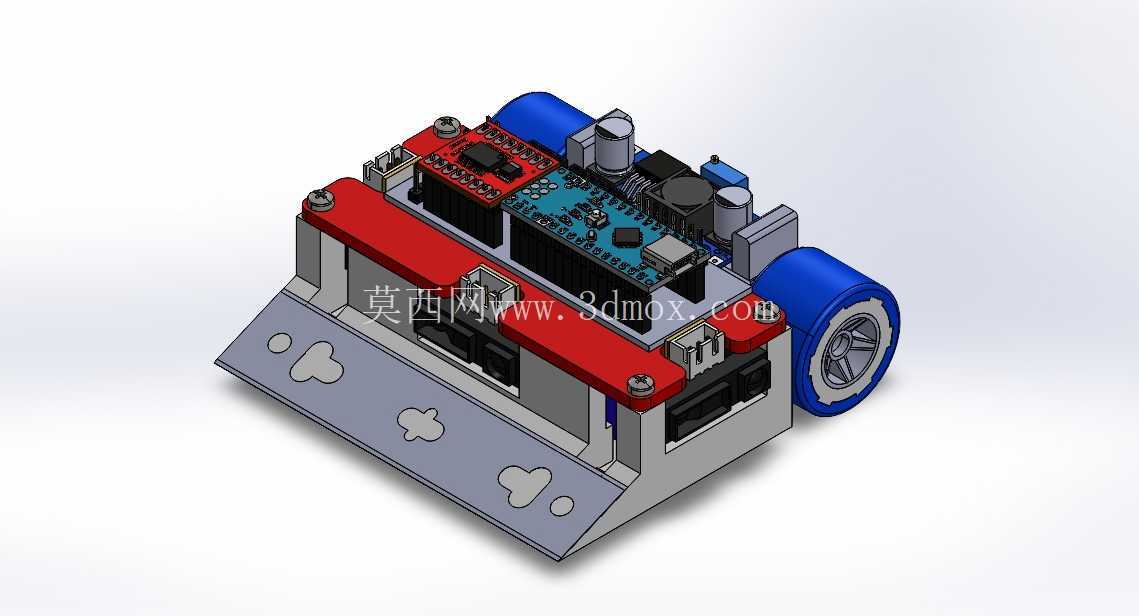

　　这款迷你相扑竞技机器人的结构设计，完全围绕桌面级相扑赛事的对抗需求展开，所有布局都优先服务于短距离快速响应、推挤力输出与边界识别的核心功能。整机采用分层堆叠的紧凑布局，底层为动力安装层，直接固定两组驱动轮与对应减速电机，电机选用50:1减速比的微型金属齿轮电机，搭配12V供电规格，在小体积下输出足够轮上扭矩，保证对抗过程中能提供稳定的推挤动力，驱动轮采用大摩擦系数的蓝色橡胶轮面，接触桌面时能最大化抓地力，避免对抗中出现轮面打滑损失动力的情况。

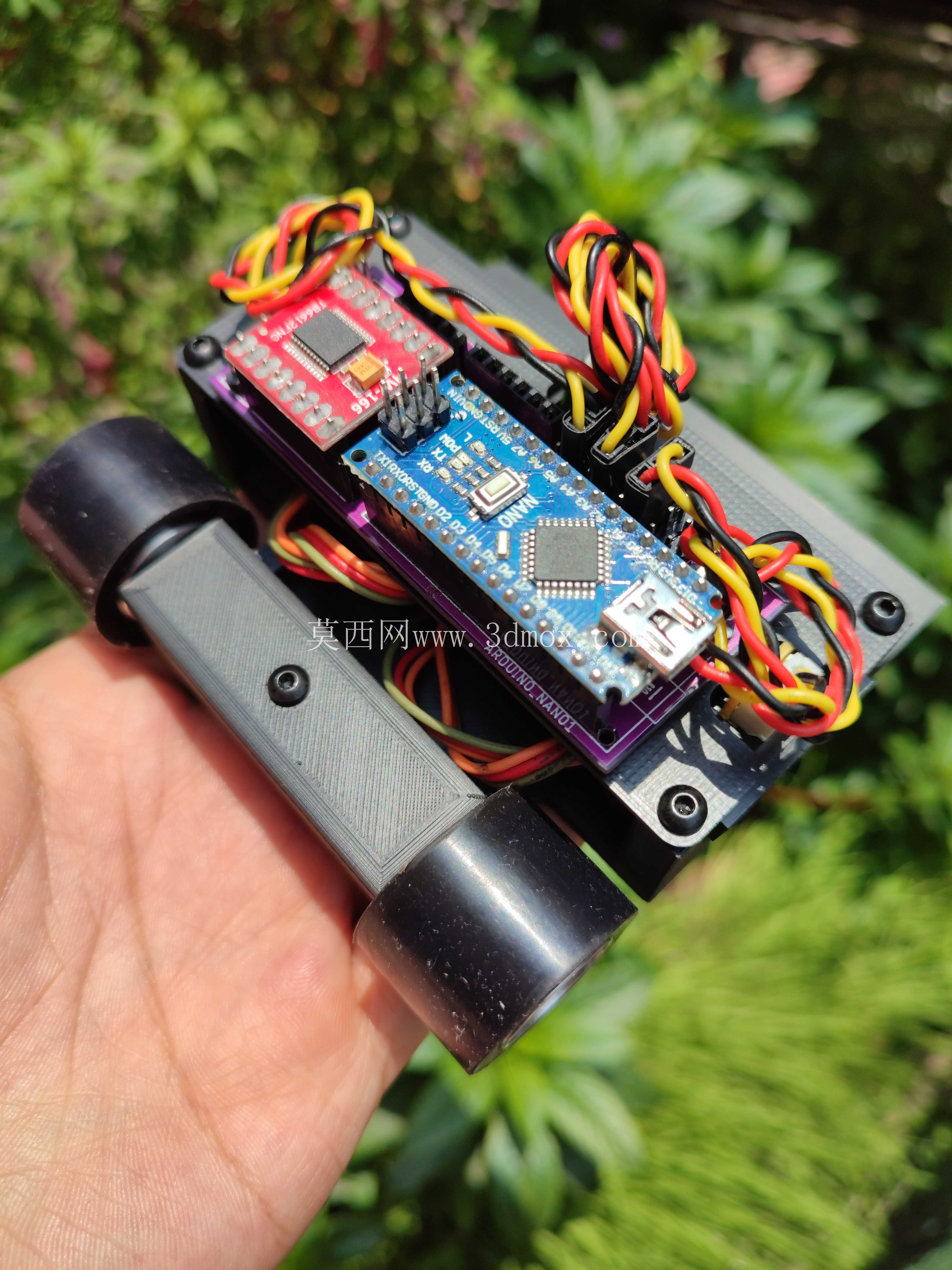

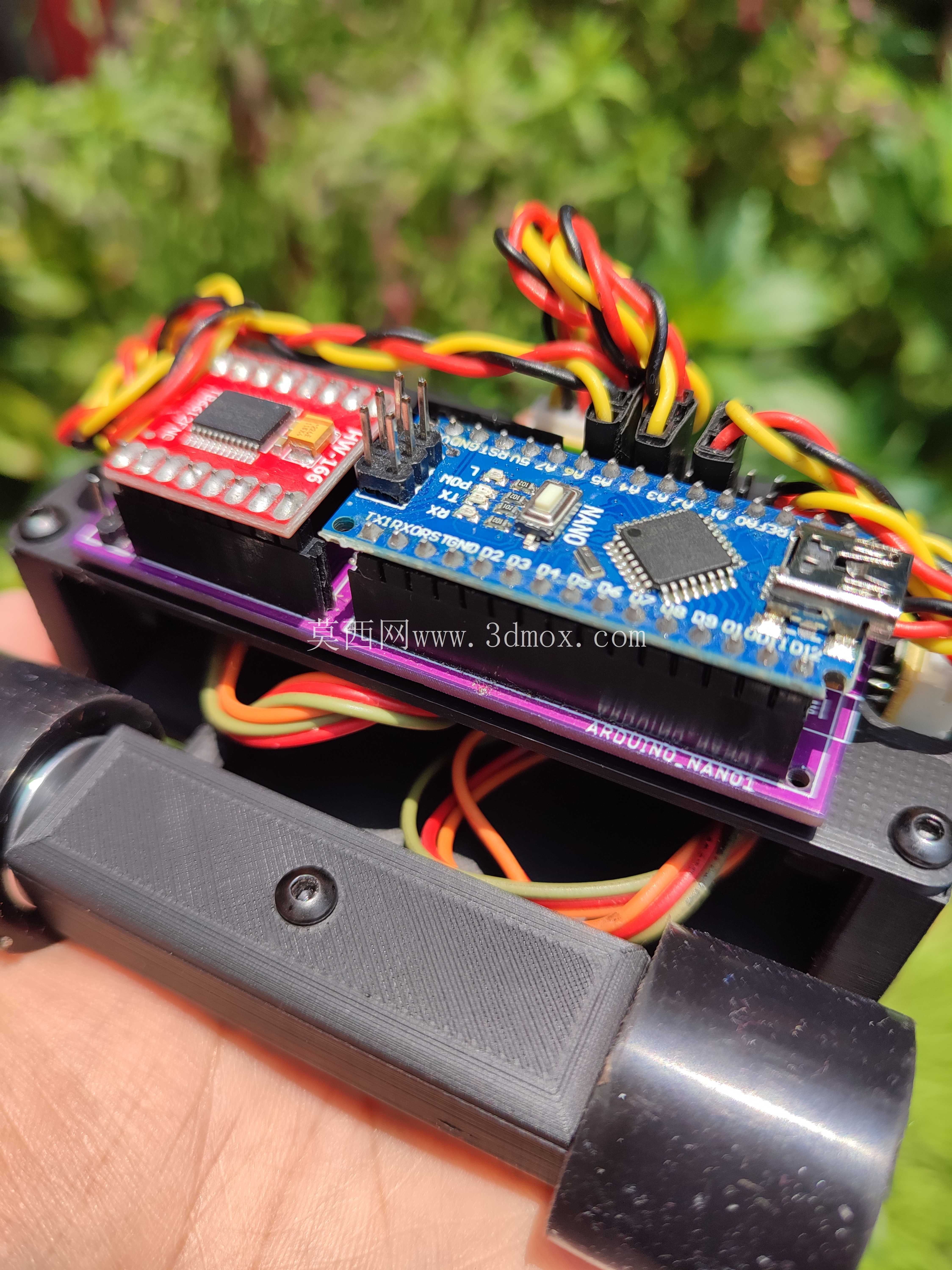

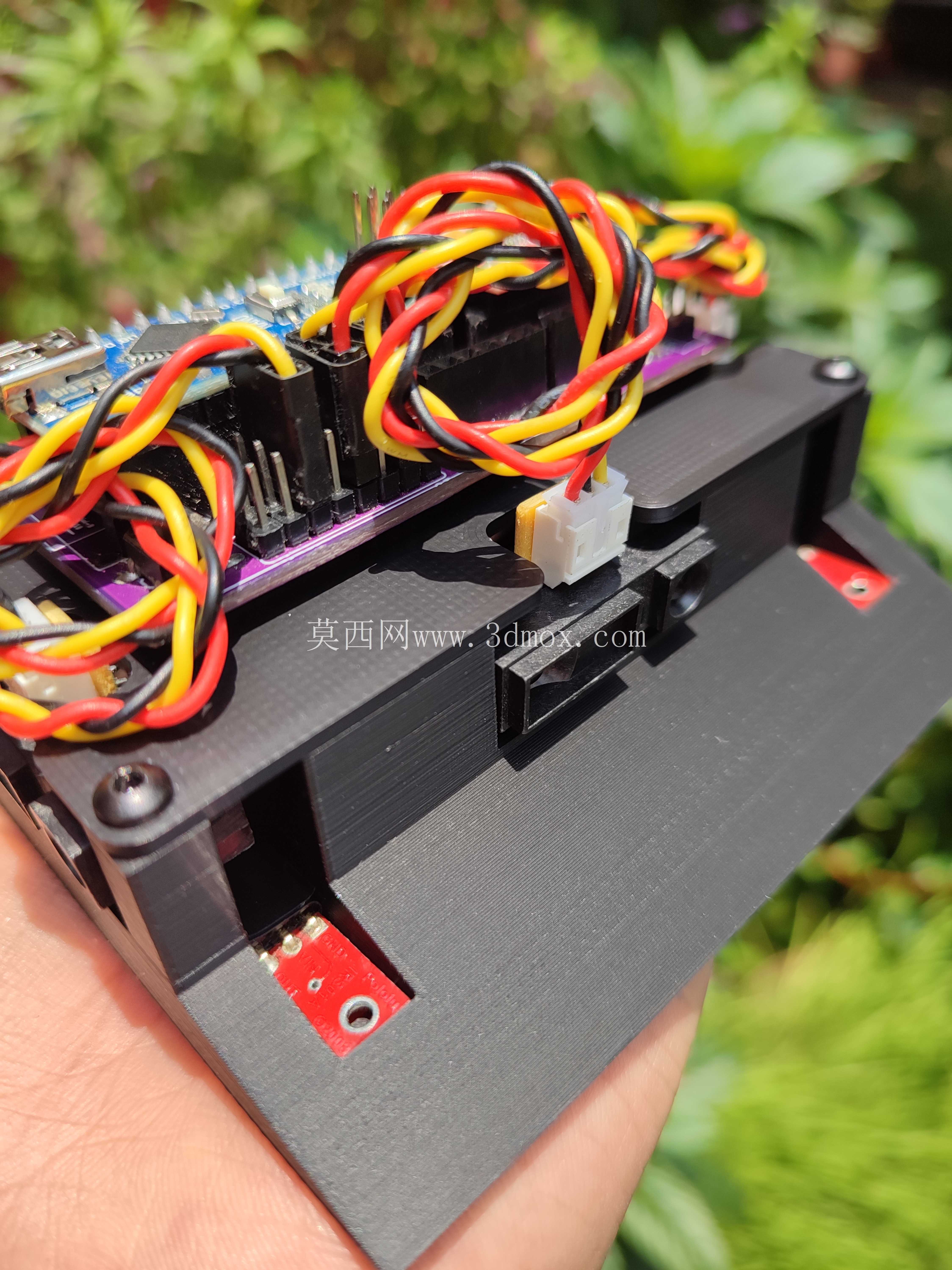

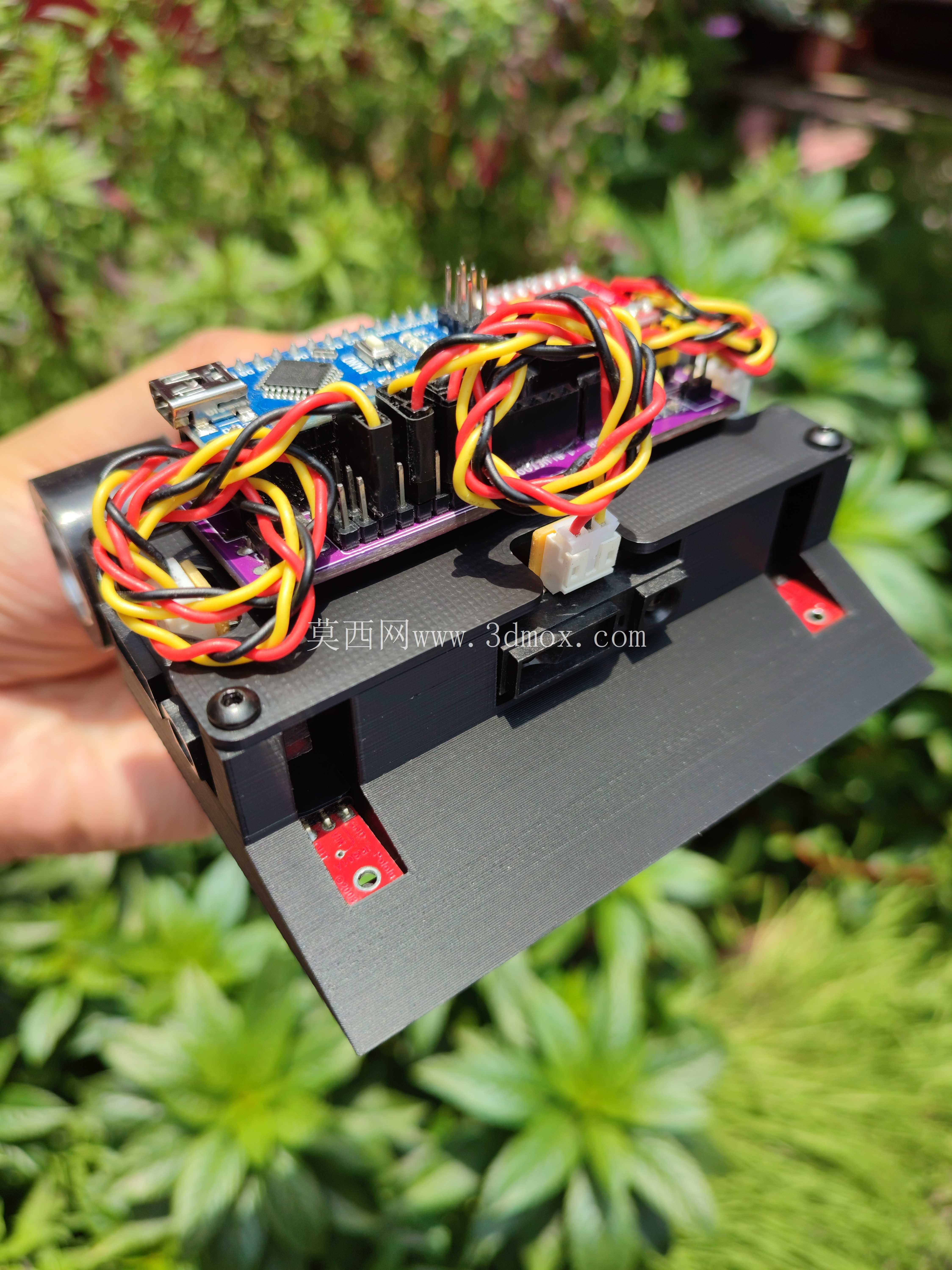

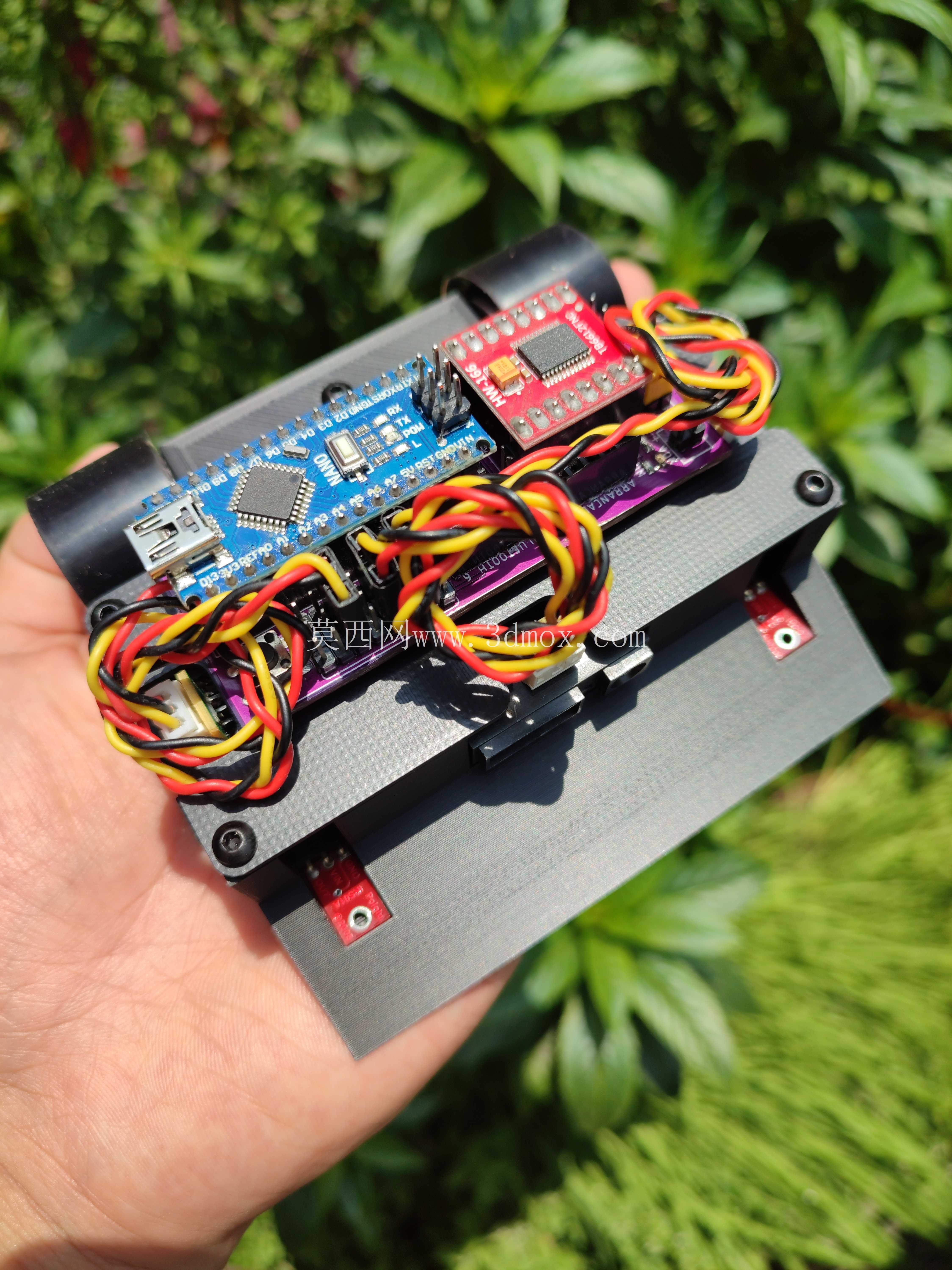

　　中层为电路承载层，预留了arduino控制板、电机驱动模块的安装位，所有电子元件都通过铜柱与螺丝固定在层板上，走线槽沿层板边缘预留，避免运动过程中线缆干涉轮组转动，也能防止对抗中碰撞拉扯导致接线松脱。上层为传感器安装层，前端斜置的灰色前铲是核心对抗结构，前铲下缘与桌面保持极小的间隙，能在接触对手时顺利楔入对方机体下方，配合轮组向前的推力将对手抬升、推出赛场边界，前铲表面预留的多个异形安装孔，可根据赛事规则调整附加配重的安装位置，也可拓展安装额外的近距离检测传感器。

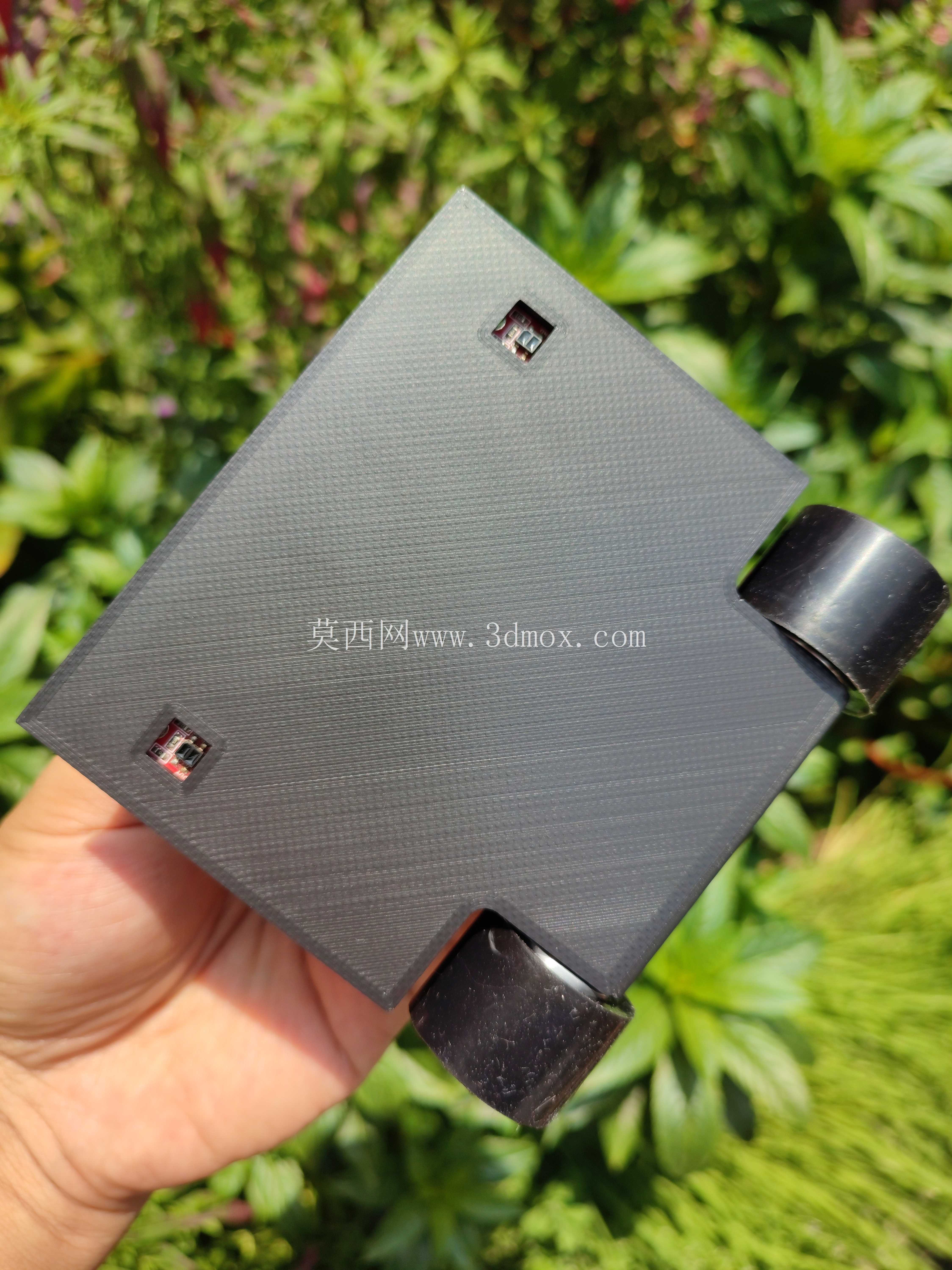

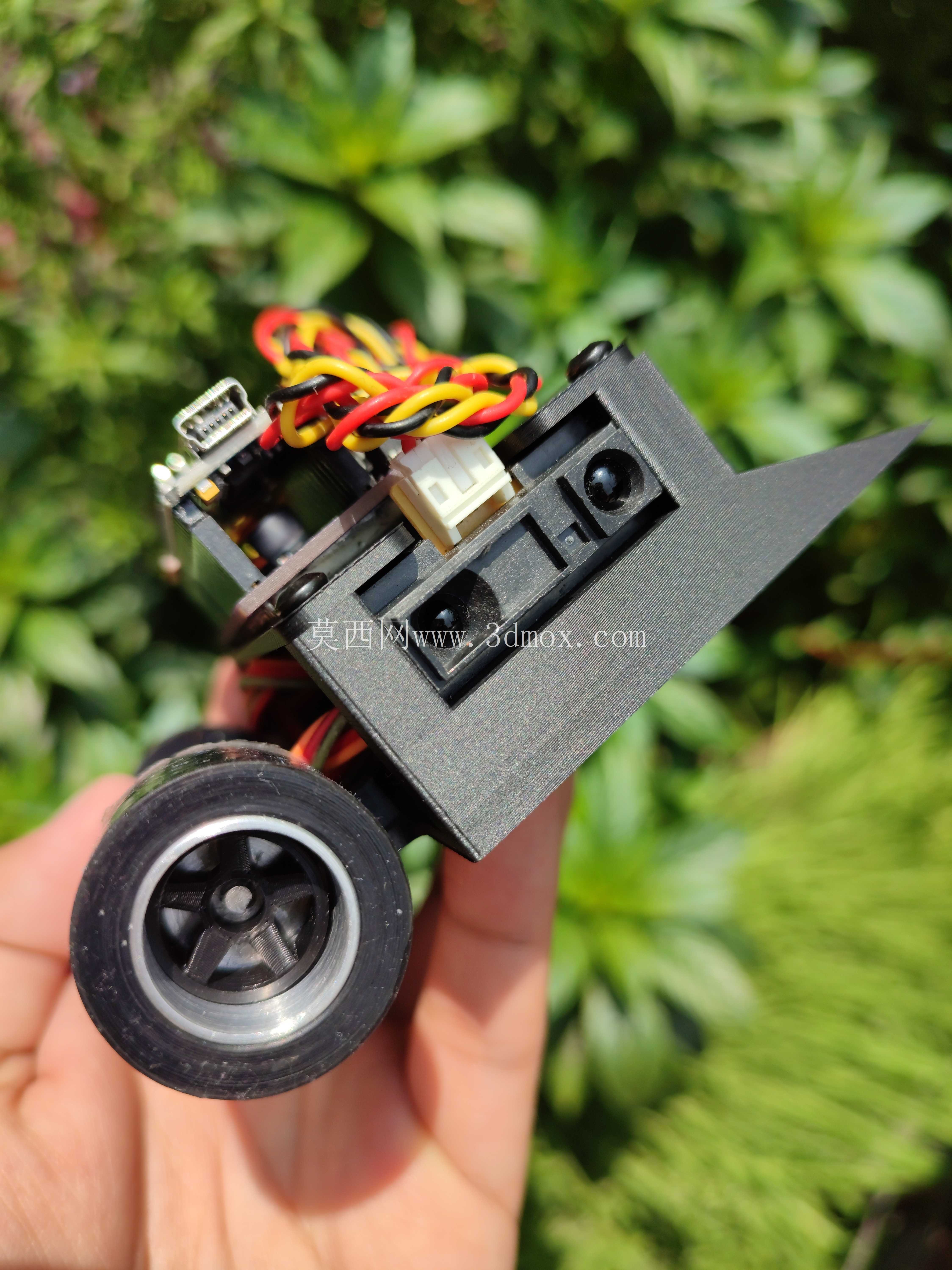

　　传感器配置上，前端搭载两组红外反射传感器，其中夏普2y0a21传感器负责中距离的对手位置检测，可在10-80cm范围内识别前方障碍物的距离，提前调整行进路线；POLOLU QTR 1A传感器负责近距离的赛场边界识别，通过检测桌面与边界线的反射率差异，在机体接近赛场边缘时快速触发转向或后退指令，避免自身先掉落边界。整机的外形尺寸严格控制在minisumo赛事的常规参赛尺寸范围内，所有突出部件都没有超出轮组的外侧边界，避免对抗中被对手勾挂结构，两侧没有多余外凸零件，重心集中在两轮轴线的中前位置，前铲下压时能将更多重量分配到前轮接触点，进一步提升抓地性能。

　　安装边界设计上，所有模块的固定孔位都采用标准孔距，控制板、电机、传感器的安装位都预留了±2mm的调整余量，方便使用者根据实际装配的零件公差调整位置，电池仓隐藏在中层板的下方空间，不额外占用上层布局空间，同时降低整机重心，提升对抗过程中的机身稳定性。结构件之间全部采用螺丝连接，没有采用粘接或者焊接的固定方式，方便赛后拆解维护、更换损坏的零件，前铲作为易碰撞部件，采用单独的螺丝固定在底层框架前端，碰撞损坏后可快速拆卸替换，不需要拆解整机其他结构。电路模块的布局避开了电机的安装位置，减少电机运转时的电磁干扰对传感器信号的影响，所有接线接头都预留了一定长度的活动余量，机身发生轻微碰撞变形时不会扯断接线。这款结构设计既满足了迷你相扑赛事的参赛要求，也预留了足够的改装拓展空间，使用者可根据自身的控制程序调整传感器的安装角度、更换不同减速比的电机调整动力输出，或是在前铲位置增加附加结构提升对抗性能，整体结构紧凑可靠，完全适配桌面级竞技机器人的快速组装、调试与参赛需求。
