竞技相扑机器人对抗小车结构

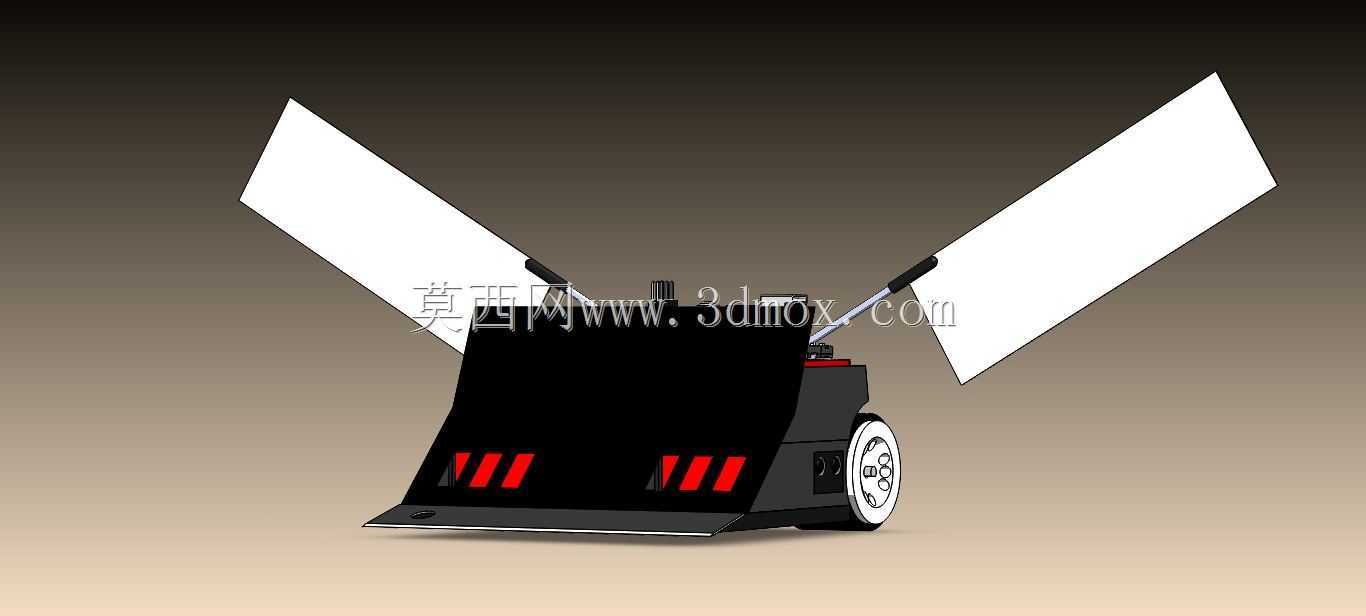

　　该相扑机器人面向小型机器人竞技赛事中的对抗场景，主要用于在限定擂台区域内完成目标识别、边线判断、快速推进和对手推挤任务。整机采用低矮紧凑的轮式底盘布局，前下方设置楔形铲板，能够在接触瞬间插入对手车体下方，通过持续牵引力将对方抬升、偏移并推出比赛边界。两侧向上展开的板状结构既可以限制对手从侧上方翻越，也能在近距离缠斗中形成防护与导向面，使接触力更稳定地传递到底盘框架。

　　从结构设计角度看，车体前部承担主要冲击载荷，铲板与底架之间需要保持较小离地间隙，同时避免在起步、转向和越过硬质场地接缝时发生卡滞。前端红色条状区域对应传感器或状态指示窗口，便于布置边线检测、对手检测元件；后部和侧部空间用于容纳驱动电机、控制板、电池、接线及开关。驱动轮布置在车体中后段，可将整车重心压在驱动轴附近，提升轮胎抓地能力。轮体采用小直径高摩擦形式，配合减速电机输出的大扭矩，使机器人在短促启动和正面对抗中获得足够推力。

　　建模时需要重点关注运动包络与安装边界。整机宽度应满足赛事组别对微型相扑机器人的限制，长度方向以前铲尖端到后轮外缘为最大边界，高度则由上部展开板决定。上部两块斜向板件并非单纯装饰，它们通过支架与底盘连接，形成向外张开的姿态；在装配中需确认板件与车轮、电机、线束之间不存在干涉，同时保证板件下缘不会压低到场地表面。底盘内部建议按重量分区布置：电池靠近中心低位放置，控制器置于维护方便的位置，电机对称安装在左右两侧，传感器朝向前下方，以获得稳定的场地黑白边界识别角度。

　　实际调试中，推挤能力并不只由电机功率决定。轮胎材料、轮压、重心高度、铲板角度和底盘刚度都会影响对抗效果。若铲板过低，机器人会在场地不平处铲地，增加前进阻力；若铲板过高，则难以钻入对手底部。前轮或支撑点的位置需要配合楔形板角度，使车体在接触对手时能够顺势抬头少许，而不是被反向顶退。侧板展开角度也应经过权衡：角度过大容易增加整机宽度并影响通过性，角度过小则无法起到侧向阻挡作用。

　　该结构适合用于机器人竞赛教学、嵌入式控制实践、机械方案验证和小型智能移动平台开发。设计人员可以在三维环境中检查电机轴线与轮轴同轴度、电池仓拆装空间、传感器探测角度以及前后配重关系；也可以将底盘作为基础平台，进一步替换不同摩擦力的车轮、调整铲板材料厚度、增加红外或测距传感器，并根据控制策略修改上部防护板形态。整体结构强调短距离爆发、稳定贴地和正面接触传力，是微型相扑竞技机器人中较典型的高刚性对抗小车方案。
