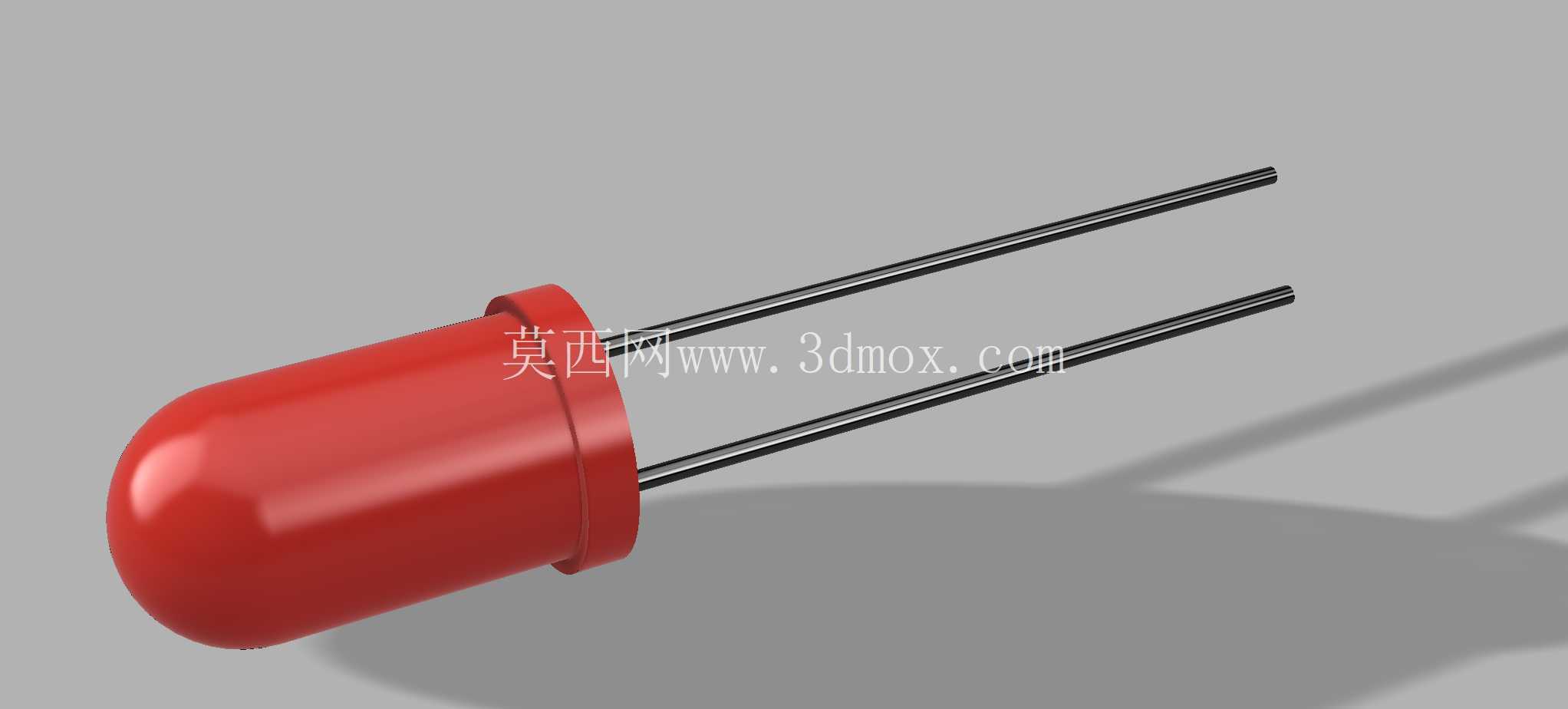

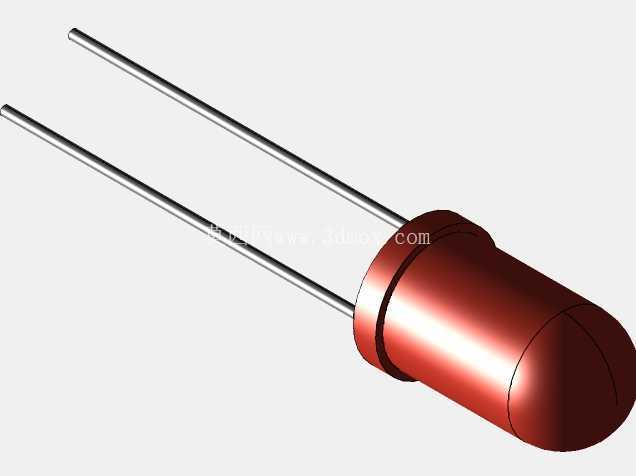

按比例还原直插式红色发光二极管结构

直插式发光二极管是电子电路开发、工控设备状态指示、消费类电子产品功能提示场景中应用最广泛的基础光电器件，本次建模的5mm规格红色直插LED，完全按照实物等比例缩放还原，覆盖了从封装胶体到引脚结构的全部细节，可直接用于Arduino开源项目电路装配仿真、PCB布局干涉检查、产品外观渲染展示等多个工程环节。

从实际应用场景来看，这类红色直插LED常被用作电源通电指示、信号电平状态提示、故障报警光源，在Arduino入门开发套件、小型工控控制板、家电控制面板、通讯设备接口指示模块中都能见到它的身影，相比贴片LED，直插封装的元件更适合手工焊接、面包板插接调试，是电子原型开发阶段最常用的指示类元件。建模过程中首先还原了环氧封装胶体的外形特征：头部为标准半球形聚光结构，这种曲面设计可以将内部芯片发出的光线进行汇聚，调整出合适的出光角度，胶体柱身部分为等直径圆柱结构，靠近引脚一侧带有一圈凸起的定位挡边，这个结构在实际装配时可以卡在PCB的安装孔位上，控制元件插入板面的高度，避免焊接时胶体过度贴板导致的应力集中，也能统一波峰焊过程中元件的露出高度，保证整板元件的装配一致性。

引脚部分的建模严格遵循实际元件的尺寸规范，两根平行金属引线的直径、伸出长度、中心间距都匹配标准 breadboard 与通用PCB的安装孔距，引脚的平直度特征也做了还原，实际生产中这类元件的引脚会做镀锡处理，保证焊接时的上锡效率，建模时也还原了金属引脚的表面质感，可直接用于装配动画的制作。在结构设计逻辑上，这个模型没有做过度的简化，既保留了外观渲染需要的曲面细节，也控制了整体的面数，不会因为模型过于复杂导致装配仿真时的运算压力过大，不管是用于产品爆炸图制作、装配流程演示，还是用于教学课件中的元件结构展示，都能满足精度要求。

从安装边界来看，该模型的胶体部分最大直径为5mm，总长度（不含引脚）为8.7mm，引脚伸出长度为17mm，两根引脚中心间距为2.54mm，完全匹配通用2.54mm间距的 perfboard、面包板以及PCB封装尺寸，在做整机结构布局时，可以直接调用该模型检查元件与周边结构件的间隙，比如当LED安装在设备面板后方时，可以通过模型模拟确认胶体头部伸出面板的高度是否符合设计要求，引脚是否会与壳体内侧的加强筋、其他 taller 元件产生干涉，提前规避打样后出现的装配问题。对于Arduino相关的项目开发来说，这个模型可以直接放入整体的电路装配模型中，还原项目成品的真实外观，在项目展示、方案汇报时能够更直观地呈现最终的硬件形态，也可以用于3D打印外壳的开孔定位，根据模型的胶体直径确定面板指示灯的开孔尺寸，保证开孔与元件的配合精度，避免开孔过大导致的元件松动、开孔过小无法装配的问题。

不同于简化的示意性元件模型，这个建模作品完整还原了直插LED的所有外部结构特征，半球形头部的曲面曲率、柱身与头部的过渡圆角、定位挡边的厚度与倒角、引脚与胶体衔接处的密封结构都做了精准复刻，在渲染场景下可以真实呈现红色环氧胶体的半透明质感、金属引脚的金属光泽，能够满足产品级渲染的精度要求。在做电子类产品的结构设计时，这类基础元件的精准模型往往是最容易被忽略的部分，很多设计者在布局时只关注核心芯片、结构件的尺寸，忽略了直插元件的引脚长度、胶体高度，导致最终装配时出现元件顶壳、引脚触碰其他金属部件造成短路的问题，而这个等比例模型可以帮助设计者在设计阶段就完成全部的干涉检查，提前调整PCB的安装位置、壳体的内部空间，减少后续打样迭代的次数。
