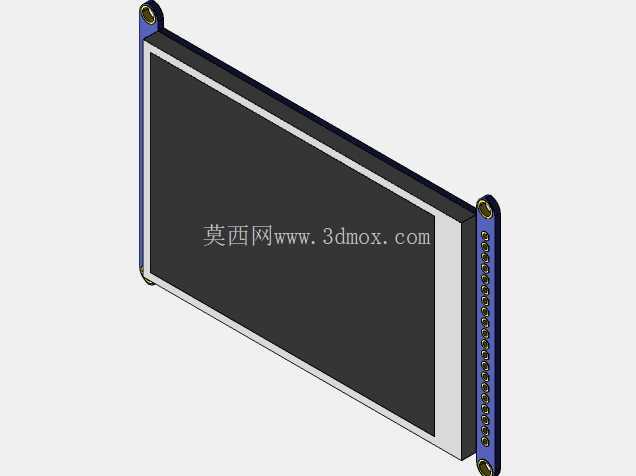

Adafruit3.5英寸彩色TFT触控显示扩展板

在嵌入式开发、小型智能终端搭建的场景里，这类触控显示扩展板是人机交互环节的核心载体，很多做开源硬件项目、小型检测设备、便携数据采集终端的工程师，都会优先选用同规格的TFT触控屏来完成可视化交互功能。这款3.5英寸的触控显示扩展板，在设计之初就瞄准了开源硬件生态的适配需求，侧边排布的排针引脚完全匹配主流开发板的引脚定义，不需要额外做转接板就能直接插接使用，大幅降低了硬件集成阶段的接线工作量。

从功能特性来看，这块屏幕的320x480分辨率能够满足常规的参数显示、简易图形界面渲染需求，不管是显示传感器采集的实时数据曲线，还是做简单的触控按键交互界面，都能保证画面的清晰度，不会出现明显的颗粒感影响信息读取。集成的电阻式触控层支持单点触控操作，足够应对工业现场简易的参数设置、功能切换这类交互需求，相比无触控的纯显示屏幕，不需要额外外接按键模块就能完成全部人机交互操作，能有效缩减终端设备的外围元件数量。

做结构设计的时候，这块扩展板的安装边界需要重点考量，屏幕本体的显示区域为3.5英寸对角线，板卡边缘预留了两个固定安装孔，孔位的位置刚好避开了屏幕显示区域与侧边排针，安装时可以选用对应规格的铜柱将板卡固定在设备壳体内部，安装孔的公差设计预留了足够的装配余量，不会因为加工误差导致安装错位。板卡的整体厚度控制在较低水平，侧边排针的高度与屏幕本体的厚度差经过匹配，插接在开发板上之后不会出现屏幕翘起、排针虚接的问题，板卡边缘的蓝色阻焊层区域做了圆角处理，装配时不会划伤操作人员的手，也不会剐蹭设备内部的其他连接线材。

设计思路上，这款扩展板没有做多余的冗余功能，所有元件排布都围绕屏幕驱动与触控采集两个核心功能展开，驱动电路布置在屏幕背面的板卡区域，不会额外占用屏幕正面的显示空间，排针引脚的信号定义做了丝印标注，哪怕是第一次使用的工程师，也能快速对照引脚定义完成接线调试，不需要反复查阅复杂的引脚手册。在实际应用场景中，这类屏幕常被用在小型环境检测设备的显示端，用来实时显示温湿度、空气质量等采集数据，也会被用在开源3D打印机的操作面板上，完成打印参数设置、打印进度查看这类操作，还有不少DIY爱好者用它来做便携游戏机、小型数码相框的显示模块，适配场景非常广泛。

从结构适配的角度来说，做设备壳体设计时，需要在面板位置预留对应尺寸的屏幕视窗，视窗的边缘要做限位台阶，刚好承托住屏幕板卡的边缘，避免屏幕出现前后窜动，视窗表面可以搭配透明亚克力面板或者钢化玻璃做防护，防止现场使用时硬物划伤屏幕表面。触控层的响应灵敏度经过调校，用手指或者普通触控笔操作都能准确识别触控位置，不会出现触控漂移、点位偏移的问题，驱动IC的选型兼顾了兼容性与显示刷新率，快速切换显示界面时不会出现明显的拖影现象，能够满足动态数据显示的需求。板卡的供电引脚做了防反接保护设计，哪怕调试时不小心接反了电源正负极，也不会直接烧毁屏幕驱动电路，能有效降低调试阶段的元件损坏率，这一点对于经常做硬件调试的工程师来说非常实用，减少了不必要的元件损耗。
