双层堆叠式Arduino智能移动小车结构设计

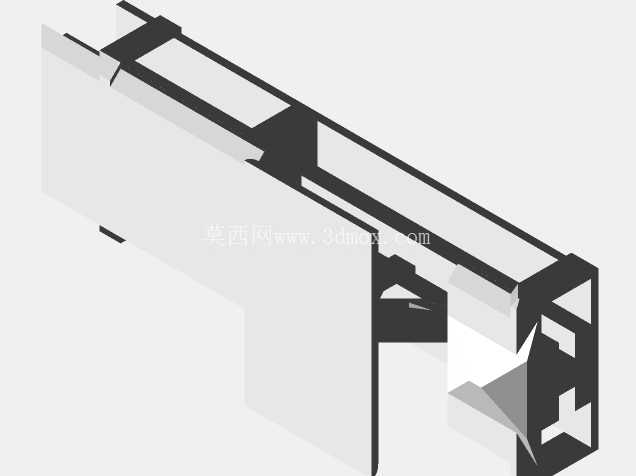

　　这款轮式移动载具的结构设计，核心围绕嵌入式开发场景下的教学实验、功能原型验证需求展开，区别于常规玩具级小车的单薄结构，采用双层堆叠式的承载布局，从结构层面预留了充足的功能扩展空间。下层车架作为核心承载基体，直接集成驱动单元安装位，四个驱动轮分别对应独立的减速电机安装槽，电机与车架的配合面设计了定位止口，装配时无需额外调整同轴度，直接通过紧固件锁紧即可保证轮系的平行度，避免运行中出现跑偏、轮组偏磨的问题。车架下层的中部预留了电池仓的安装空间，可根据续航需求匹配不同容量的锂电池组，仓体周边设计有走线槽，动力线与信号线可通过槽体分层排布，减少线束之间的电磁干扰，同时避免运动过程中线束与轮组、传动部件发生剐蹭磨损。

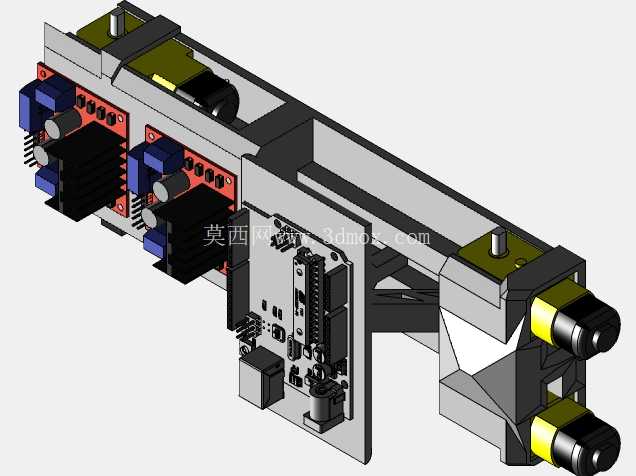

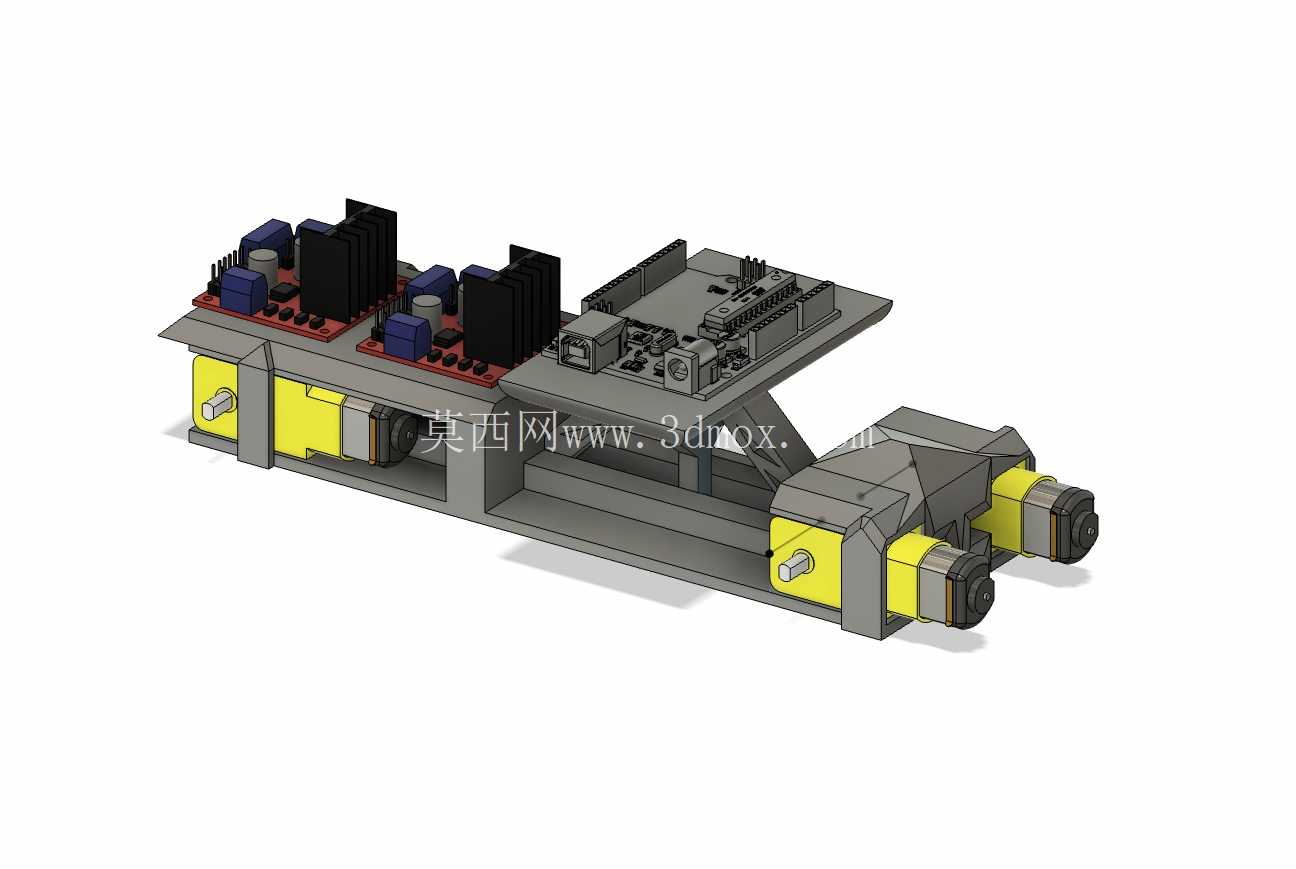

　　上层载板通过四个立柱支撑与下层车架连接，立柱的高度经过精确核算，既保证上下层之间有足够的空间容纳电机驱动板、接线端子等元器件，又不会让整车重心过高导致爬坡、转向时发生侧翻。上层载板的表面预留了多组标准化安装孔位，孔位间距兼容Arduino主控板、各类传感器扩展板、蓝牙/WiFi通讯模块的安装尺寸，使用者无需额外打孔即可快速完成功能模块的加装，不管是做循迹避障实验，还是搭载机械臂做小型搬运作业，都能通过现有孔位完成固定。从安装边界来看，整车的轮距与轴距经过优化，在保证运行稳定性的前提下，将整体宽度控制在常规桌面实验场景的适配范围内，可顺利通过宽度15厘米的标准测试通道，满足各类教学竞赛的场地尺寸要求。

　　轮组采用橡胶材质的防滑轮面，与地面接触时的摩擦力足够，在平整的桌面、PVC地面甚至坡度不超过15度的缓坡上都能稳定运行，不会出现打滑空转的情况。驱动电机的安装位设计了快拆结构，当电机出现故障或者需要更换不同转速的电机时，只需松开两颗固定螺丝即可完成拆卸，无需拆解整个车架结构，大幅降低后期维护的时间成本。车架的边角位置全部做了圆角处理，一方面避免装配、调试过程中尖锐边角划伤操作人员，另一方面也能减少小车运行中碰撞到障碍物时对车架本身、搭载的电子元器件造成的冲击损伤。上下层之间的支撑立柱采用内螺纹铜柱配合螺丝锁紧的连接方式，相比塑料柱拥有更高的结构强度，即使上层搭载重量稍大的功能模块，也不会出现立柱变形、载板倾斜的问题。

　　整车的线束出口全部设计在车架的内侧位置，所有外接的传感器接线都可以通过出口规整引出，不会散落在车架外部影响运动，也能减少线束被外物勾挂导致的接线松脱问题。在实际应用场景中，这款结构既可以作为高校嵌入式课程、机器人入门课程的教学实验载体，让学生直观理解轮式移动机器人的结构组成、运动控制逻辑，也可以作为小型功能样机的基础载台，搭载不同的功能模块完成环境巡检、小型物料转运等原型验证工作。结构设计过程中充分考虑了3D打印加工的工艺特性，所有壁厚都控制在2毫米以上，没有小于45度的悬空结构，无需添加过多支撑即可完成打印加工，打印完成后只需要简单去除毛刺即可完成装配，不需要额外的二次加工工序。轮轴与车架的配合位置设计了轴套限位结构，轮轴转动过程中不会出现轴向窜动，长时间运行也不会因为磨损导致轮组晃动。车架上还预留了编码器的安装位，如果需要做精准的里程统计、闭环速度控制，可直接加装光电编码器，无需对现有结构做任何修改。电池仓的位置设计在整车的重心最低点，搭载电池后可进一步降低整车重心，提升高速转向时的稳定性，避免因为重心偏移导致的侧翻问题。上层载板的边缘位置预留了接线排的固定位，所有外接模块的接线可以统一汇集到接线排上，再与主控板连接，让整个布线更加规整，排查线路故障时也能快速定位对应线路，不用在杂乱的线束中翻找。
