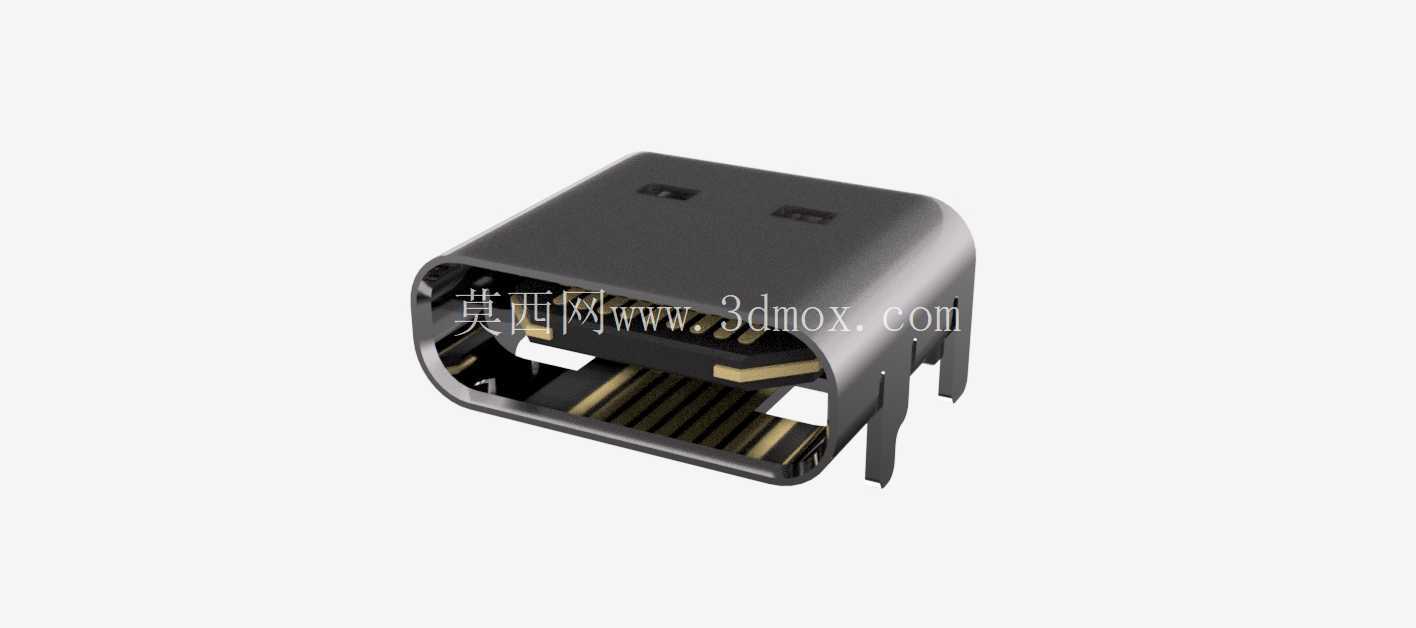

24针正反插Type-C接口结构设计

在消费电子、工业控制设备的接口选型阶段，Type-C接口已经成为跨设备互联的核心连接件，这套24针结构的接口模型，完全按照实际量产的板端母座结构还原，能直接用于整机结构堆叠阶段的干涉检查、安装位预留校核工作。从实际应用场景来看，这类接口覆盖了从便携消费电子到工业手持终端、车载互联模块的多类设备，既承担最高40Gbps的高速数据传输任务，也能支持最高240W的功率传输，替代过去多种规格的充电、数据接口，减少整机接口开孔数量，提升设备外观整体性与防护性能。

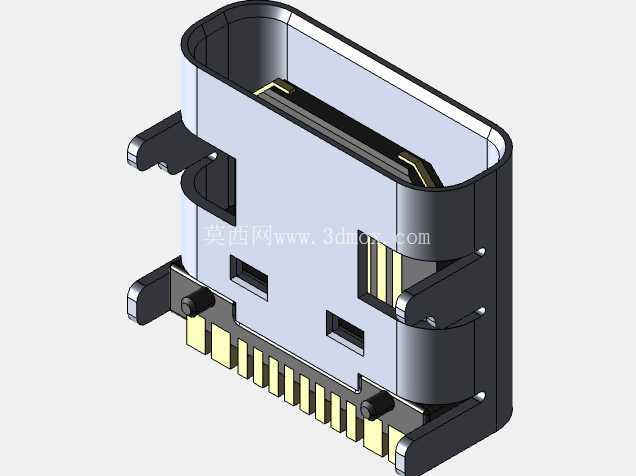

做结构设计时最先要明确安装边界，这款接口的外露插接端尺寸约8.4mm×2.6mm，板端固定引脚的伸出长度、焊盘位置都按照通用SMT贴片工艺的公差要求做了还原，建模时特意保留了插接口内部的弹片分层结构，上下两排接触端子完全对称，这也是实现正反盲插的核心设计逻辑——不需要区分插入方向，任意角度插入都能保证端子对应接触，避免传统USB接口反插损坏端子、插错方向无法接入的问题。

从功能特性上拆解，24个针脚做了明确的功能分区：除了负责USB2.0、USB3.x、USB4.0协议传输的差分信号针脚，还有专门的供电针脚、配置通道针脚，以及预留的影音输出针脚，不需要额外转接就能直接输出DisplayPort、HDMI信号，甚至兼容雷电协议的传输需求，这也是当前单接口实现多功能集成的核心设计思路。建模过程中特意还原了接口金属外壳的接地弹片、固定插脚，这些结构在实际生产中既负责屏蔽外部电磁干扰，保证高速信号传输的稳定性，也能在插接时提供足够的保持力，避免日常使用中接口松动脱落。

在整机结构堆叠阶段，用这个模型做装配校核时，需要注意接口周围的预留空间：除了公头插入时需要的插拔行程空间，还要预留SMT贴片时的工艺避让区，金属外壳周围不要布置过高的元器件，避免焊接时出现连锡、元器件干涉的问题。接口内部的端子弹片做了等厚处理，完全符合冲压件的工艺要求，弹片的翘起高度按照接触压力要求做了还原，能保证公头插入后每个针脚的接触电阻在合格范围内，避免大电流供电时出现针脚发热、烧蚀的问题。

很多新手工程师在选型这类接口时，容易忽略接口的插拔寿命对应的结构细节，这个模型里还原的金属外壳卡扣、内部塑胶基座的定位槽，都是保证万次以上插拔寿命的关键结构：塑胶基座采用耐高温的LCP材质建模预留位，能承受SMT回流焊的高温不会变形，金属外壳的不锈钢材质厚度按照0.25mm的通用规格设置，既有足够的强度抵抗插拔时的侧向力，也不会因为外壳过厚导致整体尺寸超标。另外接口尾部的固定支脚设计，除了SMT焊盘固定之外，还预留了插装固定孔，可以在跌落要求高的设备上做插装焊接，进一步提升接口的固定强度，避免设备跌落时接口被扯掉焊盘。

在做接口相关的配套结构设计时，比如设备外壳的接口开孔、防水硅胶圈的压装位置，都可以直接参考这个模型的外形尺寸做配合公差设计，开孔边缘和接口金属外壳的单边间隙控制在0.1mm以内，既能保证装配顺利，也能避免间隙过大导致外观缝隙不均、防护等级不达标的问题。对于需要做接口EMC防护的设备，这个模型的金属外壳接地点位置也做了明确还原，可以直接在对应位置布置接地弹片，将接口外壳的静电直接导到设备主地，提升整机的抗静电能力。
