六英寸铝制旋转托盘轴承结构设计

　　这类六英寸规格的旋转托盘轴承，常被用在需要低阻尼回转支撑的场景里，比如小型自动化设备的回转工作台、展示装置的旋转基座、轻型物料分拣工位的转盘承载结构，也有不少民用场景会用到这类部件，比如桌面旋转展示架、小型摄影转台的核心承载件，相比大尺寸回转支承，它的负载能力适配轻载回转需求，安装占用空间小，适配的安装场景更灵活。从结构设计来看，这款轴承采用铝合金作为基体材质，相比钢制轴承重量更轻，加工成型后表面做了氧化处理，具备基础的防锈抗腐蚀能力，适合在干燥的室内工况下长期使用，不会因为环境湿度变化出现锈迹卡滞的问题。

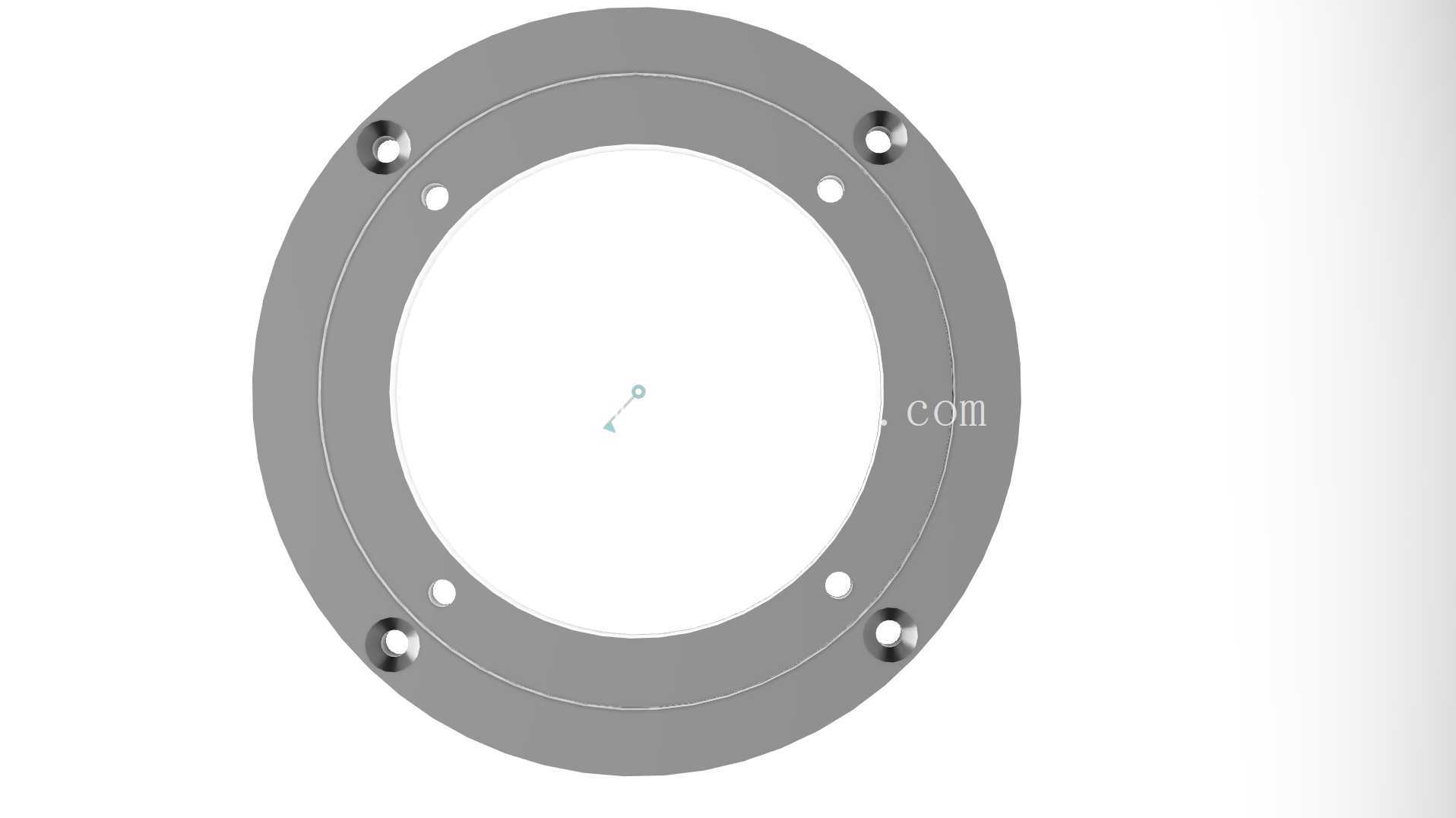

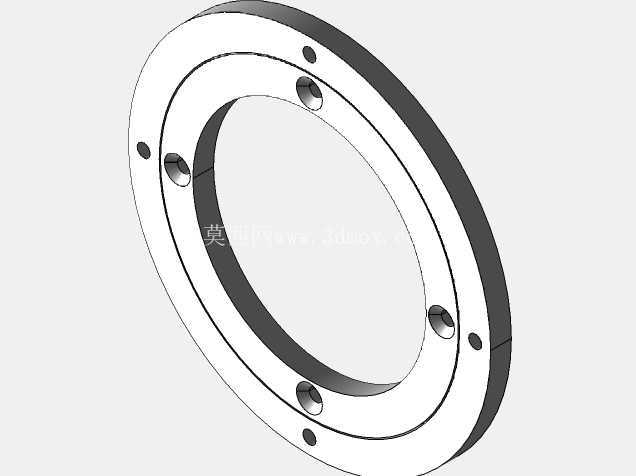

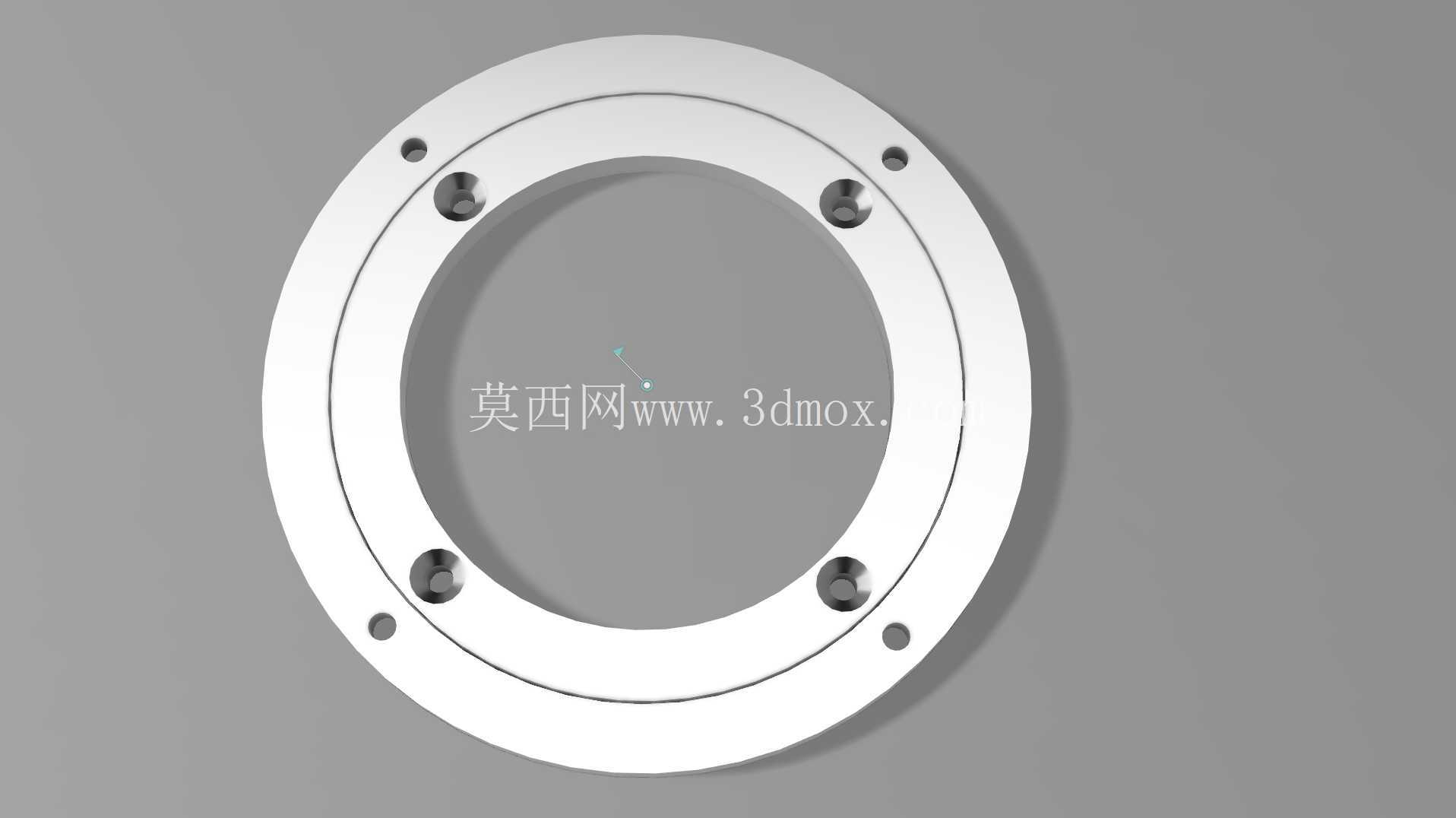

　　整体为环形薄型结构，内圈与外圈的配合间隙经过精密控制，回转过程中径向跳动量控制在小范围内，不会出现回转偏心的问题，保证搭载的托盘转动时平稳无晃动。外圈上均匀分布了多组安装孔，包含沉头螺丝孔与定位销孔，安装时可以先通过定位销孔完成轴承与安装基座的对位，再通过沉头螺丝完成锁紧固定，沉头孔的深度设计刚好让螺丝锁紧后端面与轴承端面齐平，不会突出表面干涉托盘的安装平面。内圈同样预留了对应安装位，用来固定上方的旋转托盘，安装时不需要额外设计转接法兰，直接通过标准紧固件就能完成托盘与轴承内圈的连接，减少了额外加工件的成本与装配工作量。

　　设计这类轴承的时候，首先要明确承载边界，六英寸的规格对应的承载上限适配几十公斤级的静载荷，动载荷下可以满足常规轻载回转的需求，不能用在重载冲击的工况下，比如重型机床回转台、工程机械回转结构这类场景就不适用。滚道的设计采用了适配轻载的圆弧滚道结构，滚动体选用小尺寸钢球，均匀排布在内外圈的滚道之间，保持架采用分段式结构，保证滚动体在回转过程中不会出现相互挤压摩擦的问题，降低回转阻尼，手动推动就能实现顺畅转动，不需要额外添加润滑脂也能保持较长时间的顺滑手感，当然定期补充润滑可以进一步延长使用寿命。安装边界方面，这款轴承的外径、内径以及厚度都采用了英制六英寸对应的通用尺寸，和市面上同规格的旋转托盘安装孔位完全兼容，替换旧件的时候不需要重新加工安装基座的孔位，直接对位锁紧就能完成更换，降低了维护替换的成本。实际装配的时候要注意，安装基面的平面度需要控制在合理范围内，如果基座平面存在翘曲，锁紧螺丝后会导致轴承内外圈发生形变，进而出现回转卡滞、阻尼变大的问题，所以安装前需要先检测基座安装面的平面度，必要时做铣平处理。另外这类铝制轴承的螺丝锁紧扭矩不能过大，因为铝合金的强度相比钢材更低，过大的锁紧扭矩会导致沉头孔位置出现形变，甚至出现滑牙的问题，需要按照对应螺丝规格的推荐扭矩值完成锁紧，最好在螺丝上添加少量螺纹胶，避免长期回转震动导致螺丝松动。从建模还原的角度来看，这款模型完全按照实物测绘的尺寸完成建模，还原了所有安装孔的位置、沉头深度、滚道的弧度细节，以及内外圈的配合间隙，导入三维软件后可以直接用来做装配验证，不需要再对模型做额外的尺寸修正，能直接用于设备的整体装配干涉检查，也可以用来生成工程图指导加工生产。

　　在做设备选型的时候，如果需要的是轻载、低阻尼、小安装空间的回转支撑结构，这类薄型铝制旋转托盘轴承是非常合适的选择，相比传统的推力球轴承加轴承座的组合结构，它的集成度更高，整体厚度更薄，能有效降低设备的整体高度，让结构更紧凑。比如在做小型3D打印设备的回转平台、视觉检测设备的工件旋转工位、桌面级自动化装配工位的时候，选用这类轴承可以简化结构设计，不需要额外设计轴承座的固定结构，直接将轴承外圈锁在设备基板上，内圈连接工件载具就能实现回转功能，大幅缩短结构设计的周期，也减少了加工件的数量，降低整体设备的制造成本。日常使用过程中，这类轴承的维护也比较简单，只需要定期清理滚道位置的灰尘杂物，每隔一段时间补充少量轻质润滑脂就能保持顺畅回转，不需要做复杂的拆解维护，适合在民用、轻型工业场景下长期使用。
