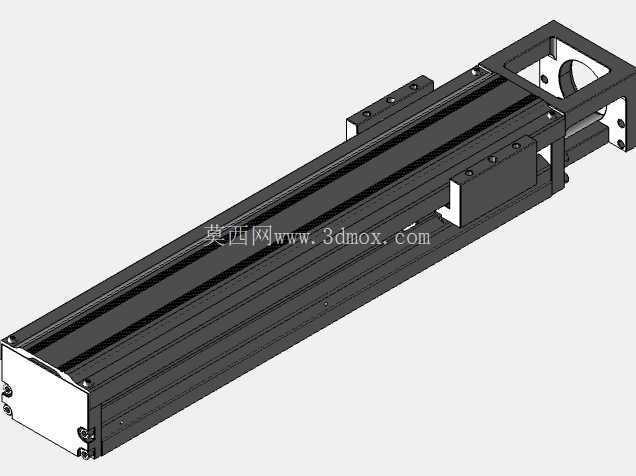

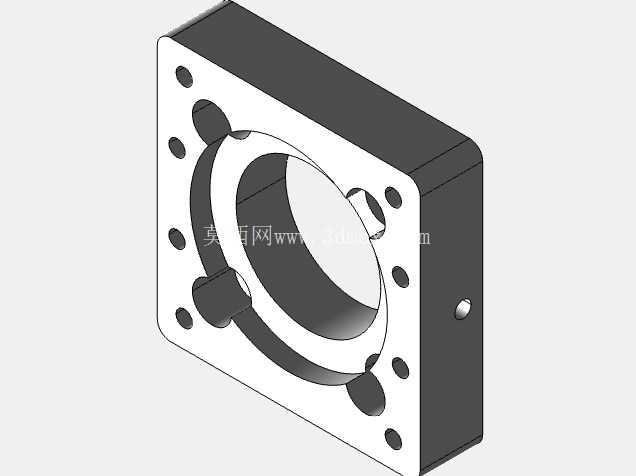

TPA KK系列单轴直线传动机器人结构

　　在3C电子组装、锂电电芯叠片、光伏组件串焊、小型零部件精密分拣这类对重复定位精度要求严苛的自动化工位上，单轴直线传动部件是整线节拍与精度的核心保障，这款TPA KK系列单轴机器人正是针对这类高负载、高刚性、长寿命需求开发的集成式直线运动单元。从结构设计逻辑来看，其底座采用部分硬化处理的U型钢质型材，区别于常规铝型材底座的刚性不足问题，U型截面的闭合式结构在同等截面重量下能提供更高的抗扭、抗弯截面模量，在悬臂安装、侧装等非水平正装场景下，能有效降低滑座运行过程中的挠度变形，避免因底座形变导致的丝杆偏磨、导轨精度损失问题。

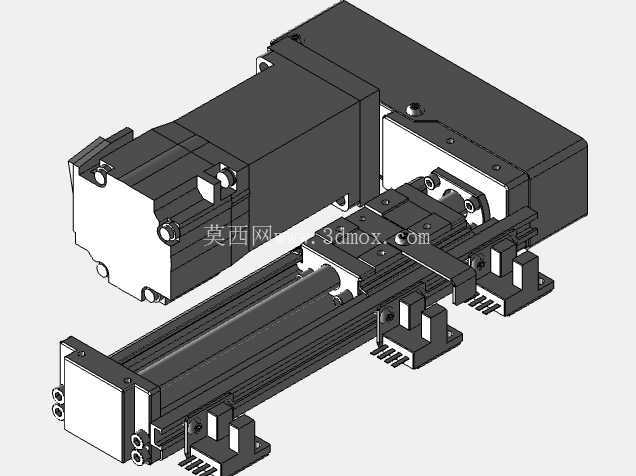

　　传动端采用高精度研磨级滚珠丝杠作为动力传递核心，丝杠与导轨的平行度在装配阶段通过专用工装做预校准，滑座内部的滚珠回流系统采用45度接触角的双排歌德式齿形设计，这种接触结构能让滑座在径向、反径向、左右横向四个方向的额定承载能力保持一致，不会出现单方向承载薄弱的问题，在多工位频繁换向、变负载的运行场景下，能保持稳定的接触刚性，不会出现换向间隙。轨道与滑块之间的预压等级可根据实际工况选配，常规轻载高速场景可选用微预压等级降低运行阻力，重载切削、精密压装场景可选用中预压等级消除反向间隙，其重复定位精度可达±0.003mm，能满足绝大多数精密装配、点胶、检测工位的精度要求。从安装边界来看，该系列单轴机器人的行程覆盖31mm到1128mm区间，不同行程规格对应的底座截面尺寸保持统一，设备设计人员在做系列化设备开发时，只需调整行程参数即可完成不同工位的传动部件选型，无需重新设计安装接口。底座两侧预留标准T型安装槽，可直接通过T型螺栓完成与设备机架的固定，滑座表面预留标准螺纹孔阵列，可直接搭载气动夹爪、电动夹爪、视觉检测相机、点胶阀等末端执行器，无需额外设计转接板，能大幅缩短设备的设计与装配周期。

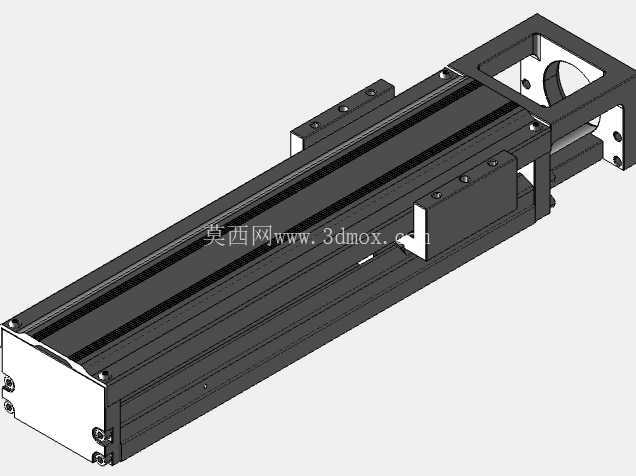

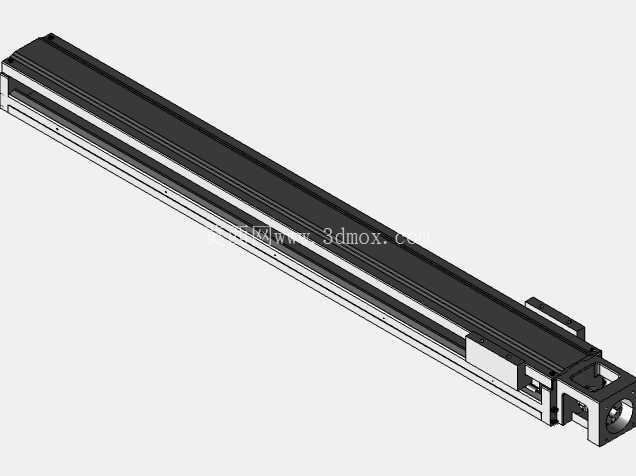

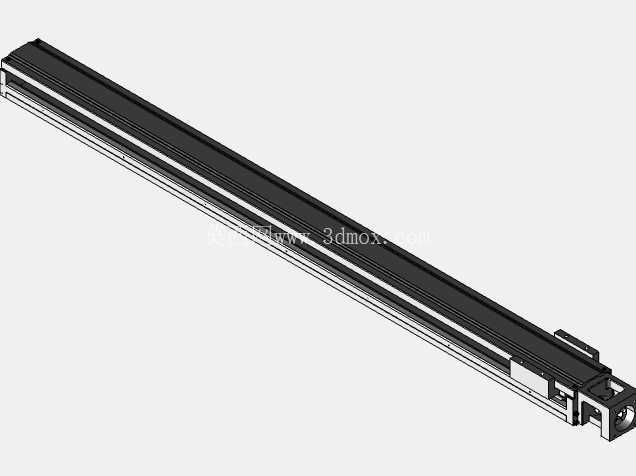

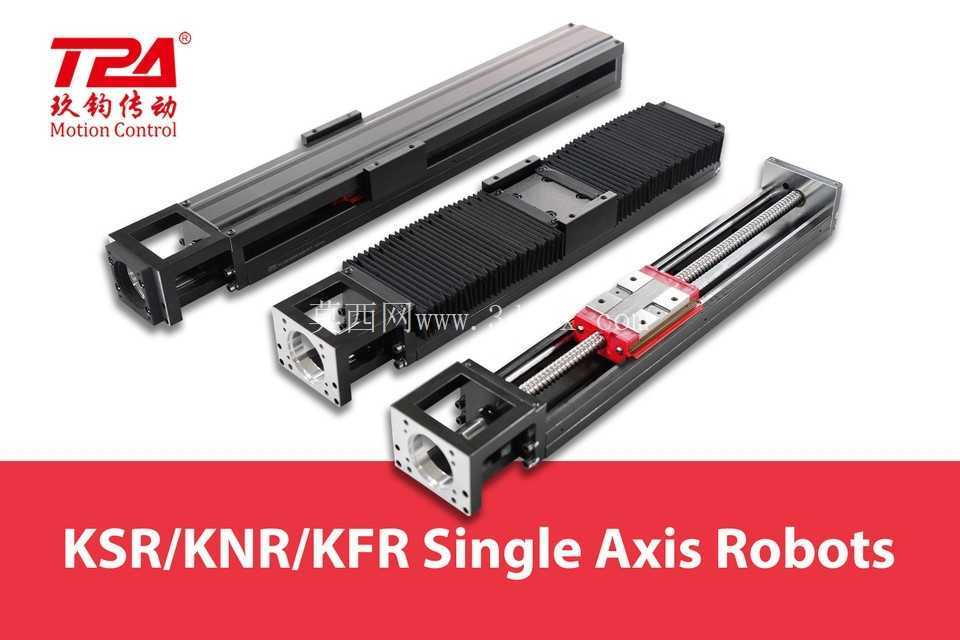

　　针对不同应用场景的防护需求，该系列还衍生出不同外壳结构的细分型号：全封闭钢带防护型号可应用在打磨、切削、焊接等有粉尘、切削液飞溅的工位，避免金属碎屑、粉尘进入导轨与丝杠滚道造成磨损失效；风琴罩防护型号可应用在长行程、运行速度较高的搬运工位，兼顾防护能力与运行速度；开式无防护型号则适合安装在设备内部洁净腔室中，降低整体结构重量，提升动态响应性能。运行参数方面，该系列单轴机器人的最大运行速度可达1000mm/s，基本静态额定负载可达12642N，基本动态额定负载可达7144N，在常规10kg以内的负载工况下，额定运行寿命可达上万小时，能满足绝大多数通用自动化设备的使用需求。

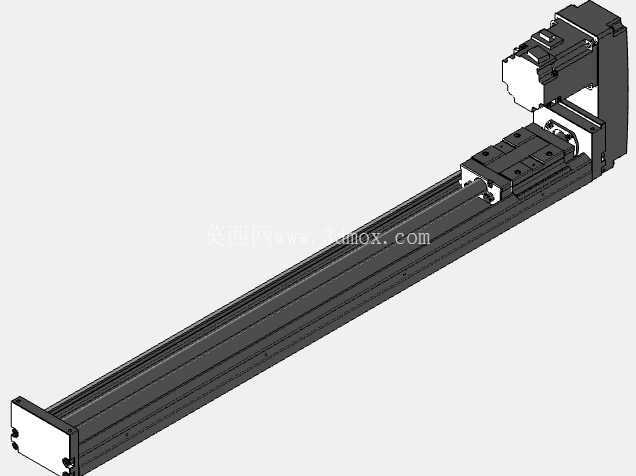

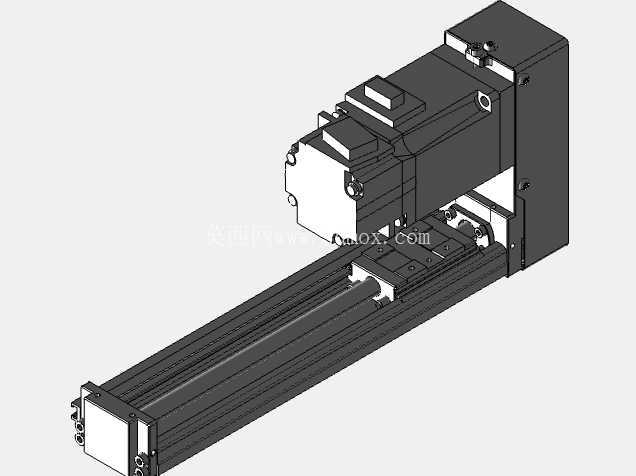

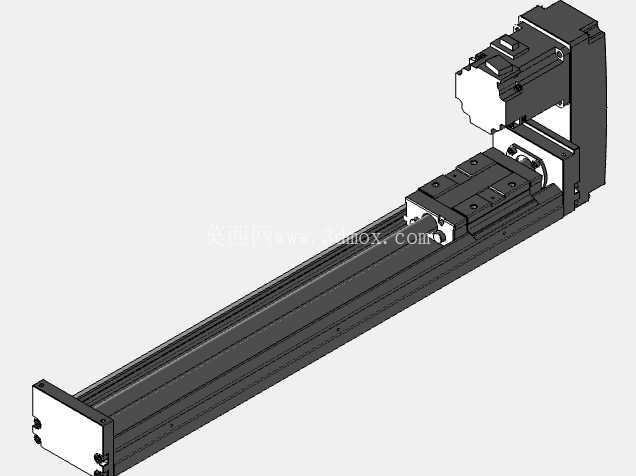

　　在做三维建模选型时，设计人员可直接调用该模型完成整机的干涉检查、安装孔位匹配、运动行程仿真，提前排查滑座运行到极限位置时与周边机架、线缆拖链、末端执行器的干涉问题，避免实际装配阶段出现结构干涉需要返工修改的问题。相较于自行采购导轨、丝杠、支撑座、电机座、联轴器等散件自行组装的直线传动结构，这种集成式单轴机器人在出厂前已经完成了传动部件的预紧、精度校准、跑合测试，装配一致性远高于现场散件装配的结构，能有效降低设备装配阶段的调试工时，也能避免因装配工人技术水平差异导致的传动精度不稳定、寿命不一致问题。在多轴组合应用场景下，该系列单轴机器人可通过标准连接板直接组合成XY两轴悬臂平台、XYZ三轴龙门平台，搭配伺服电机或步进电机即可完成多自由度的直线运动控制，广泛应用在小型精密上下料、自动锁螺丝、平面度检测、激光打标等工位上。
