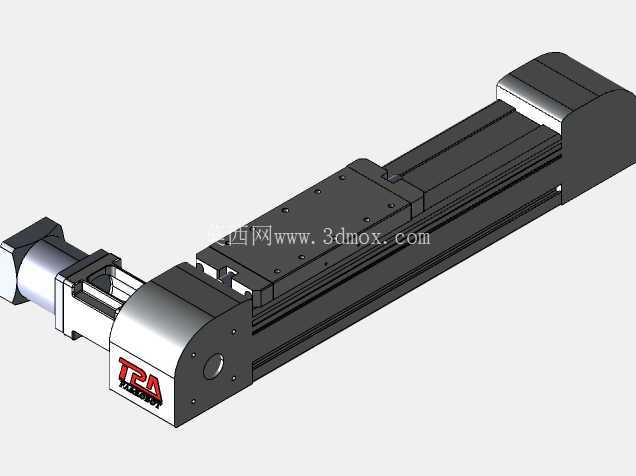

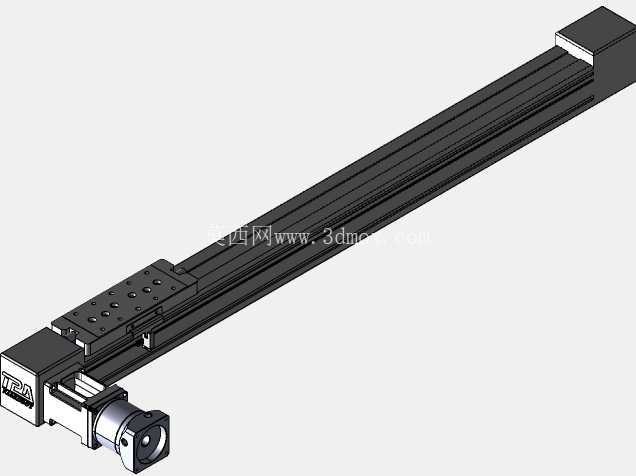

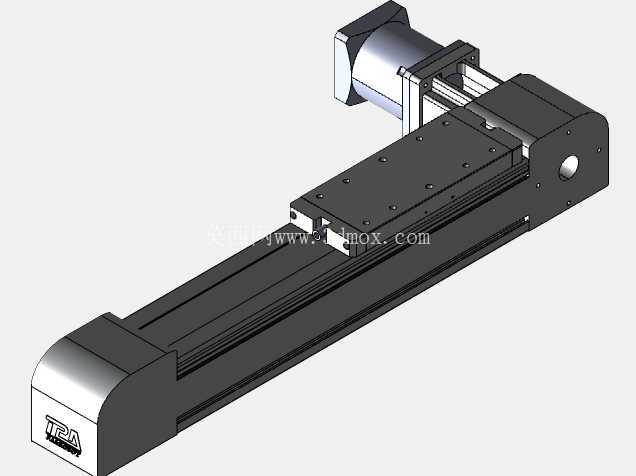

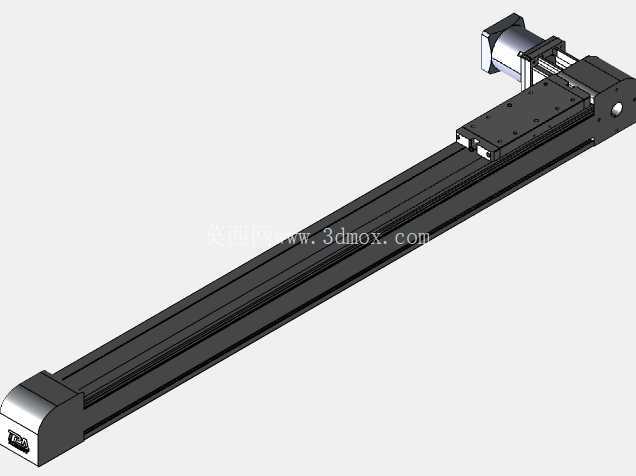

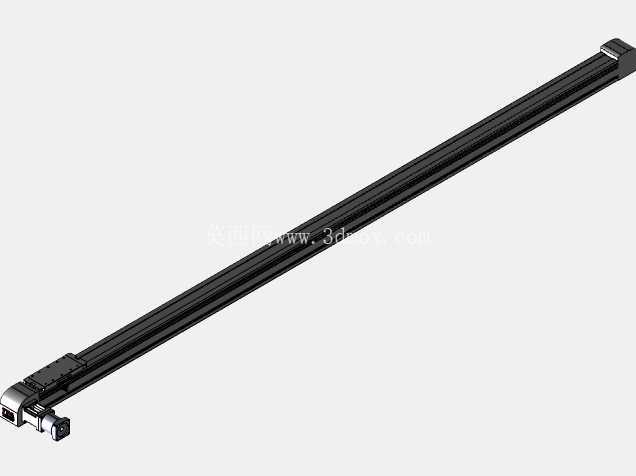

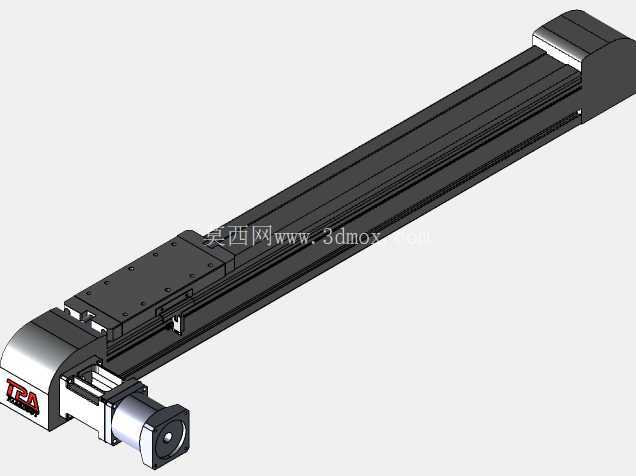

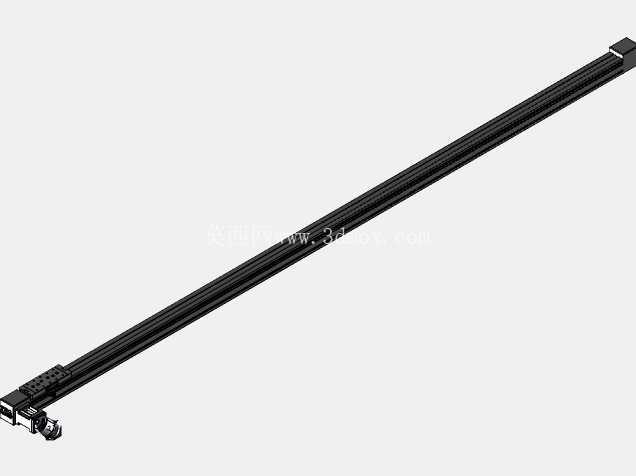

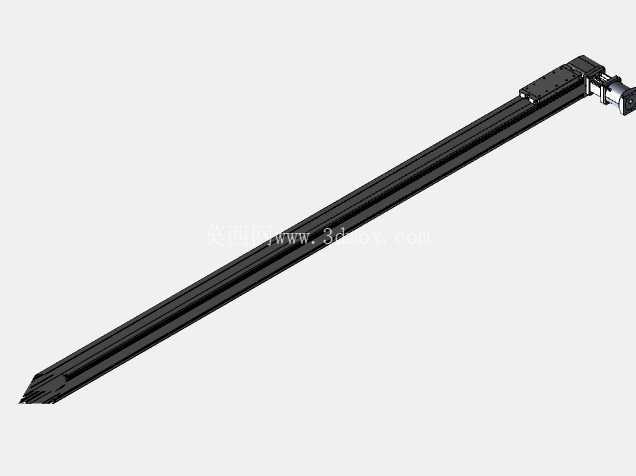

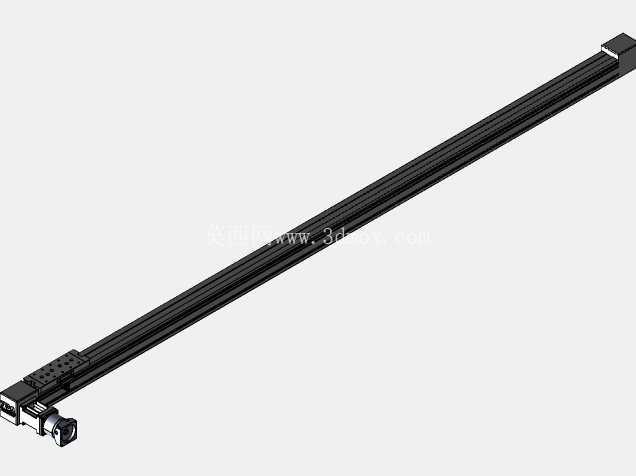

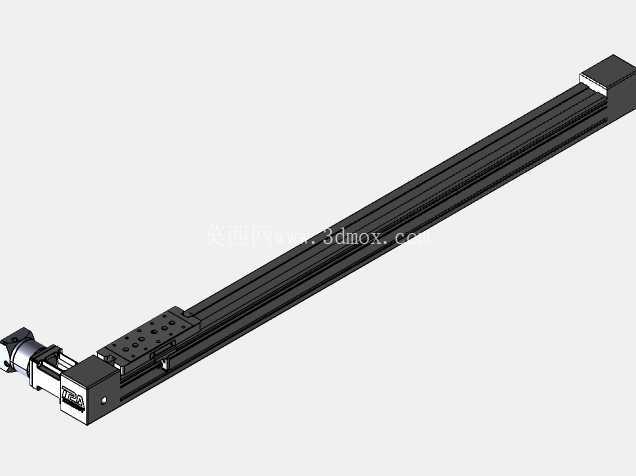

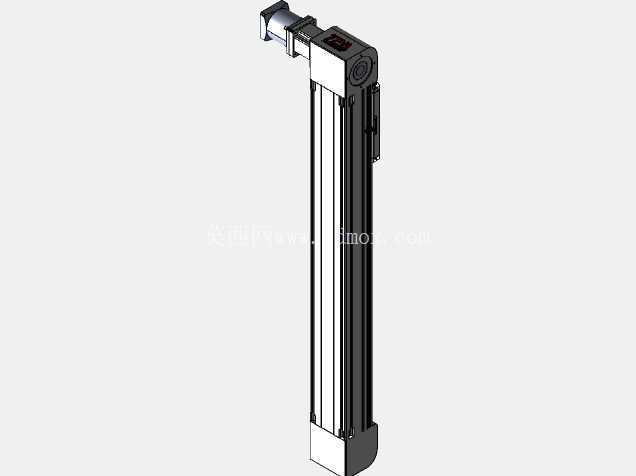

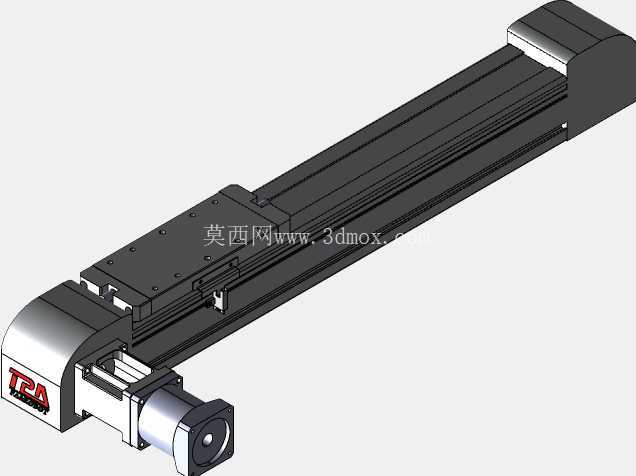

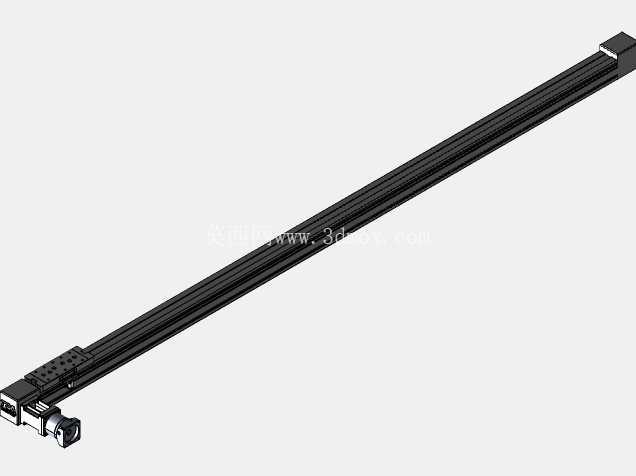

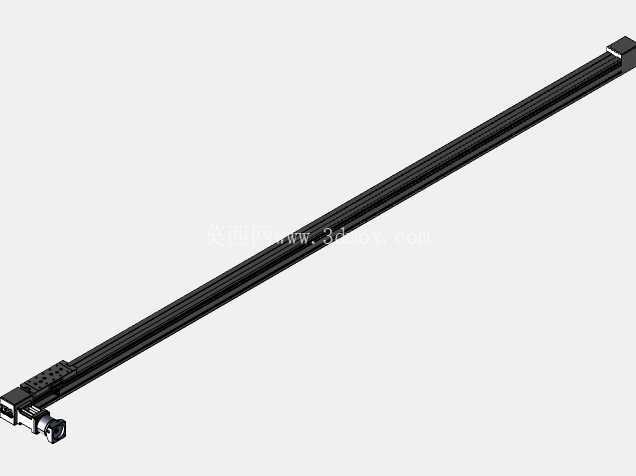

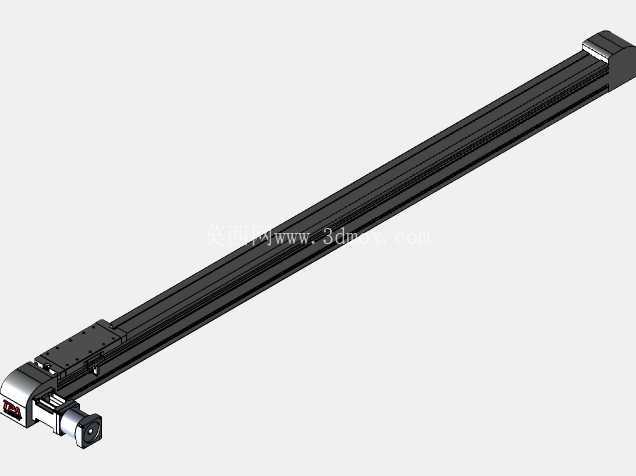

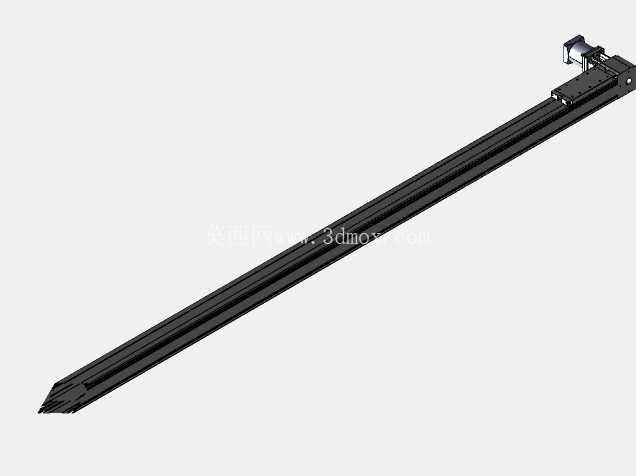

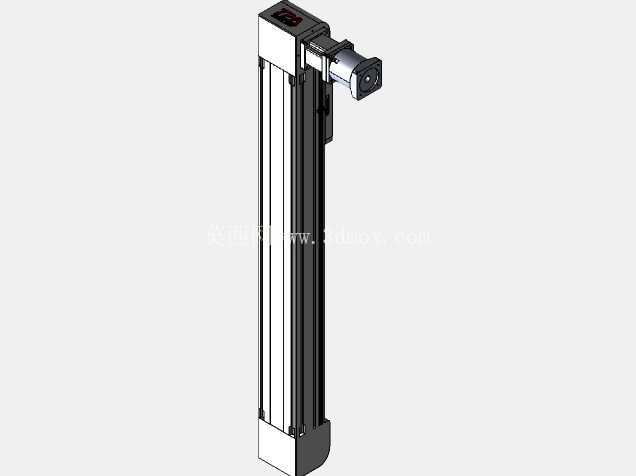

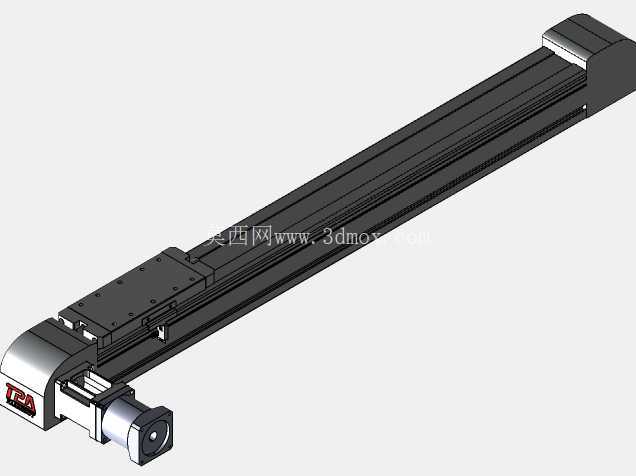

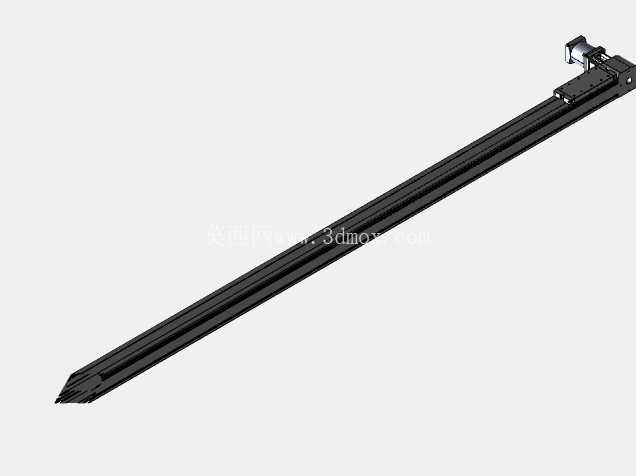

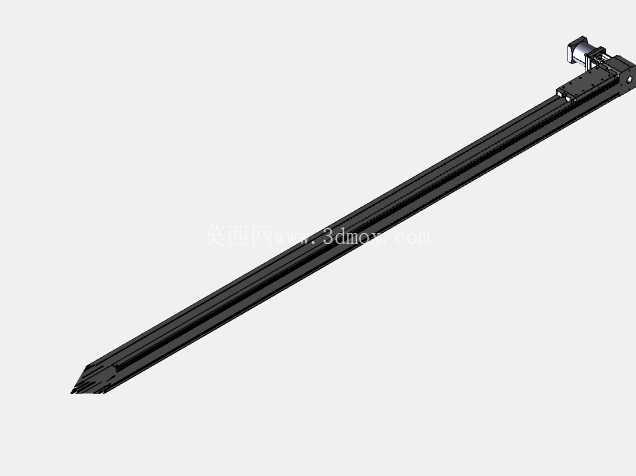

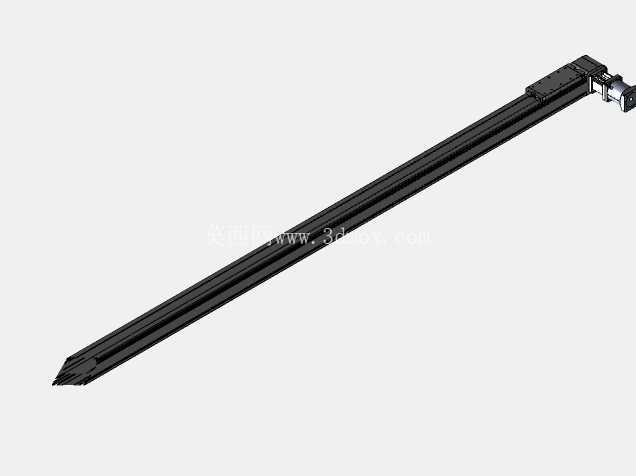

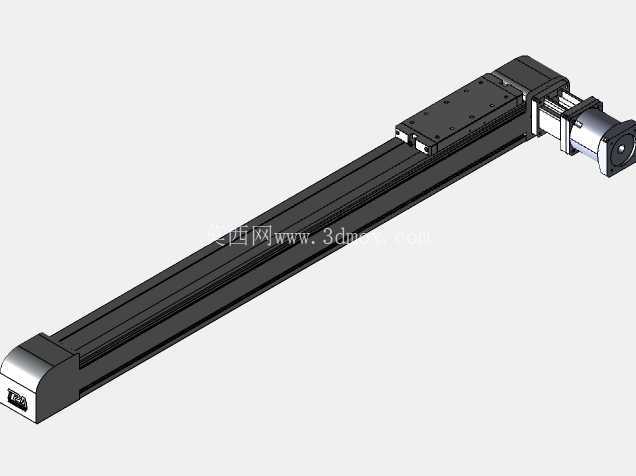

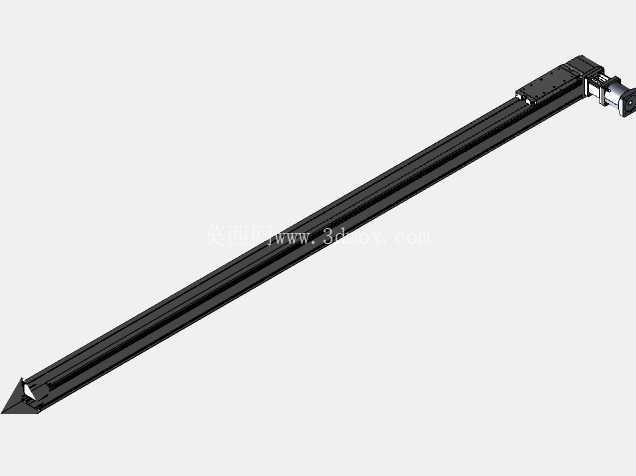

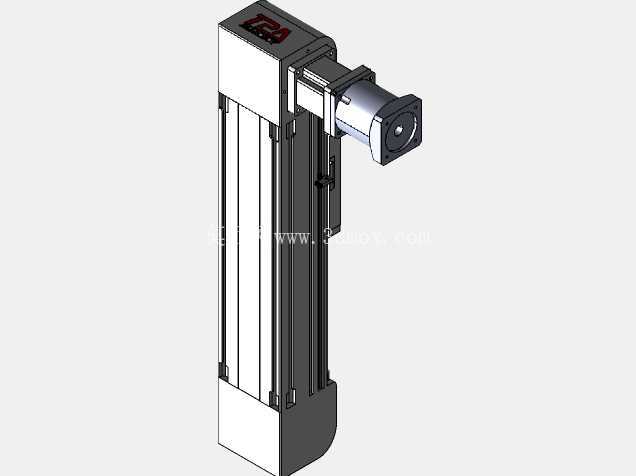

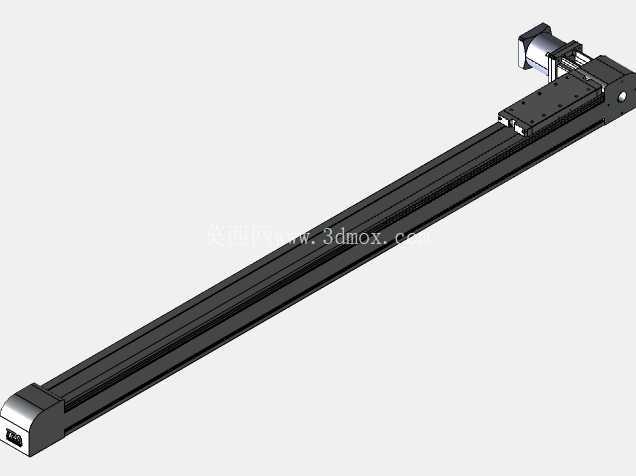

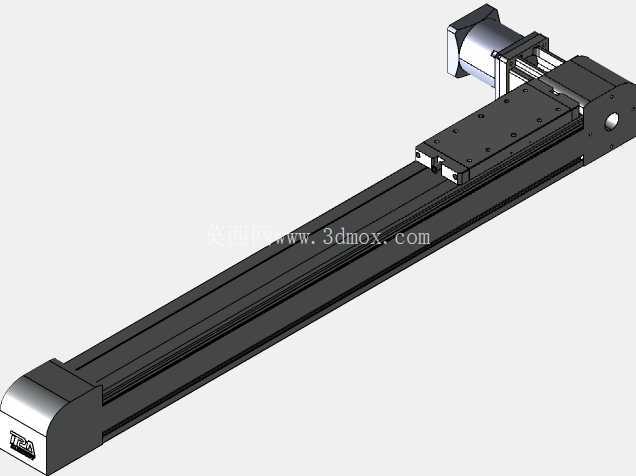

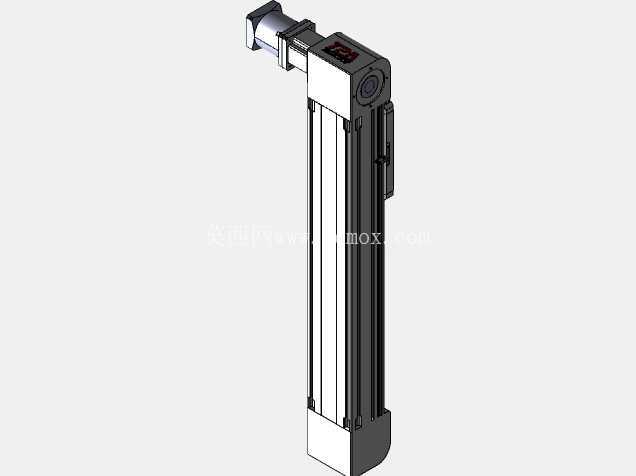

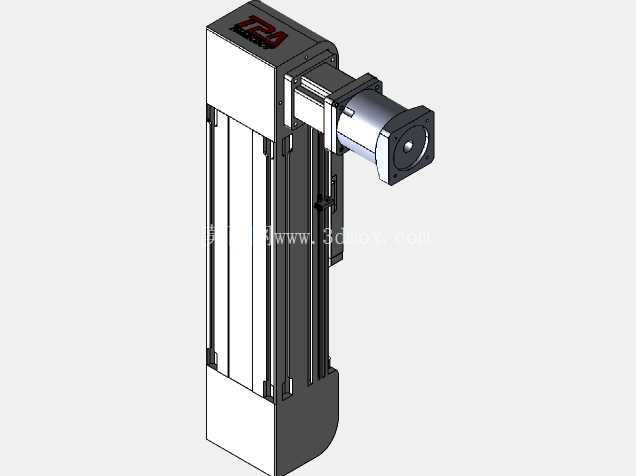

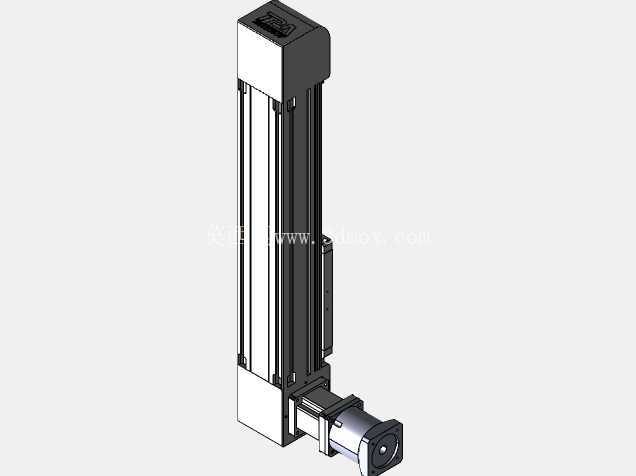

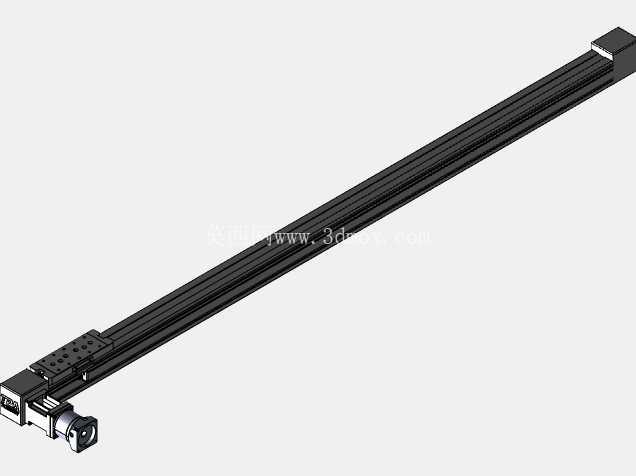

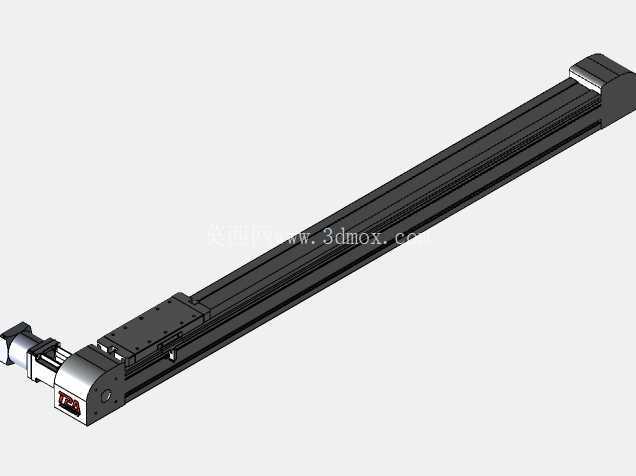

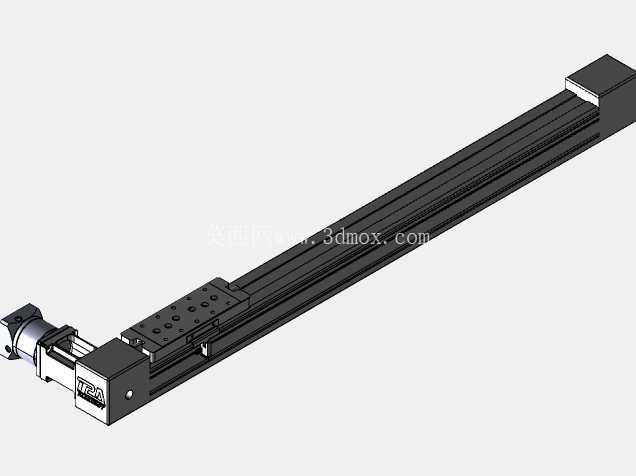

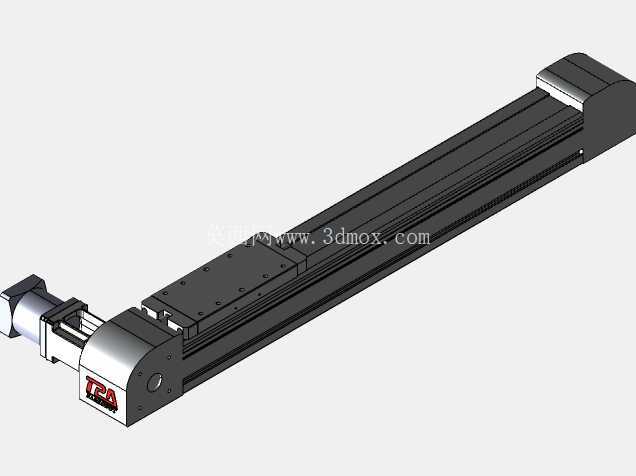

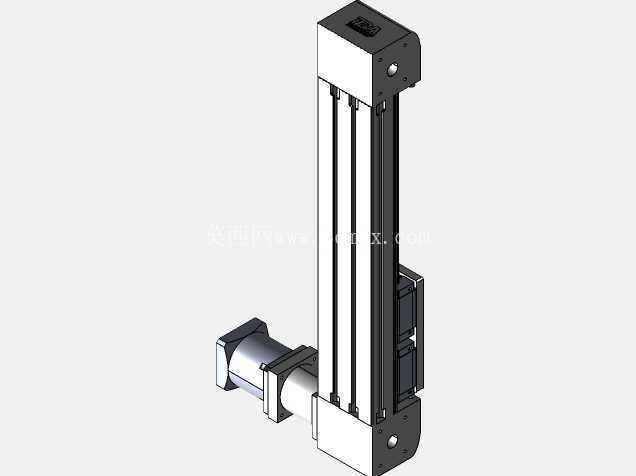

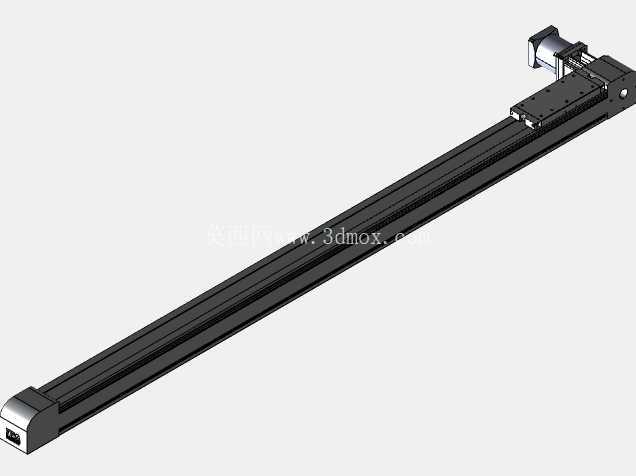

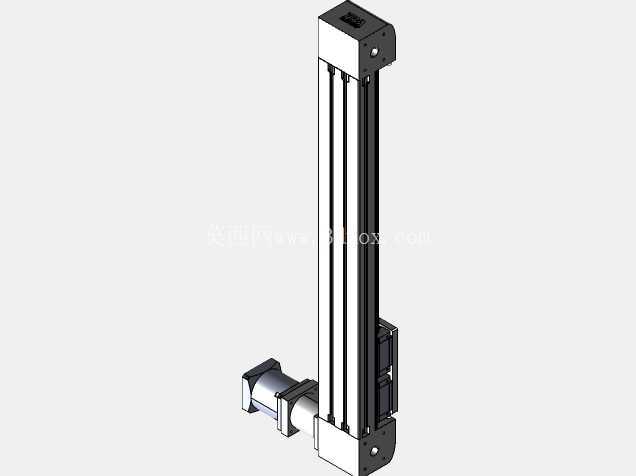

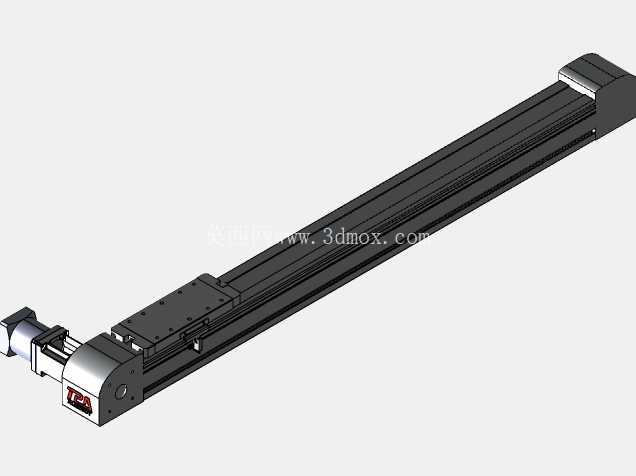

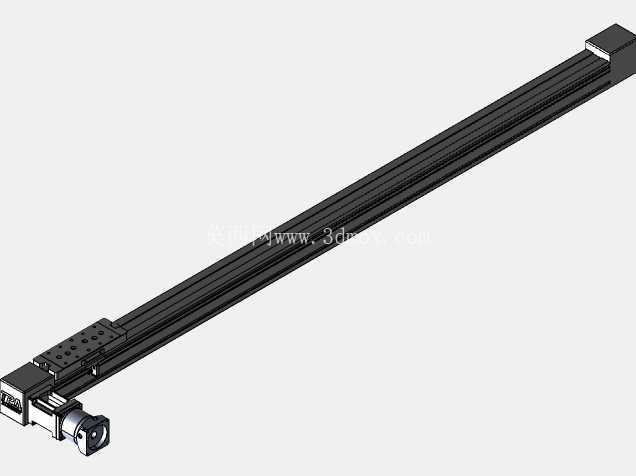

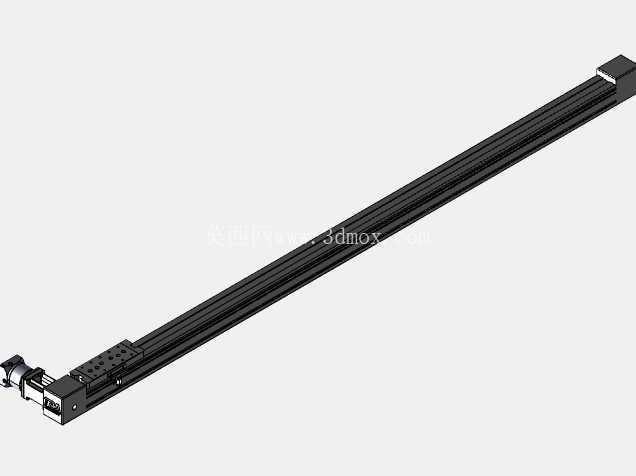

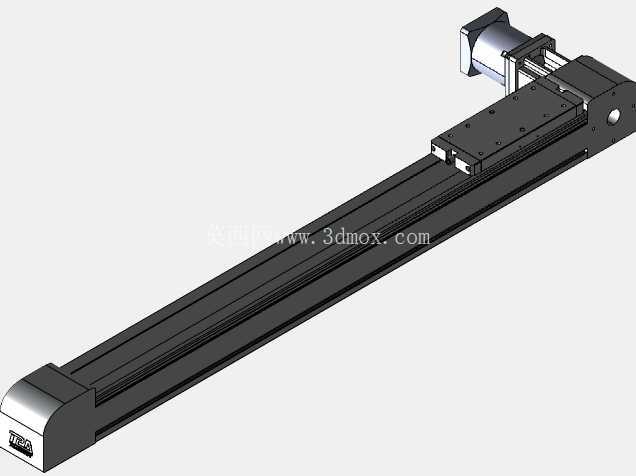

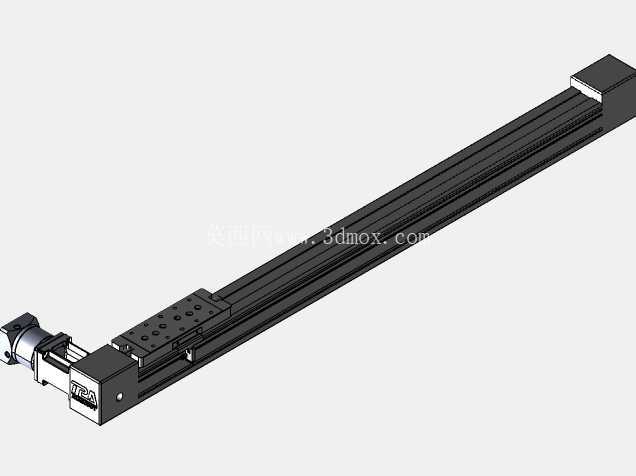

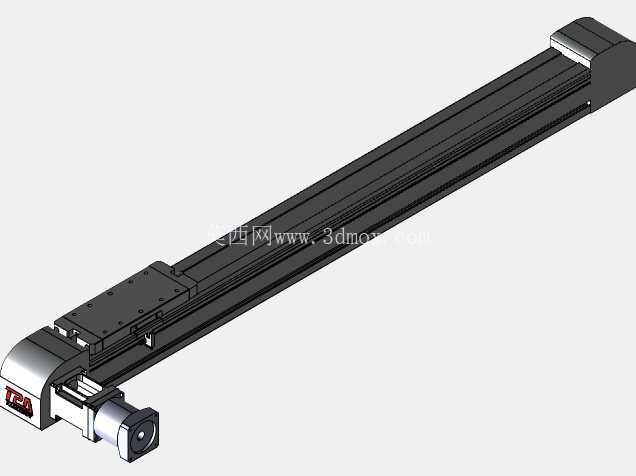

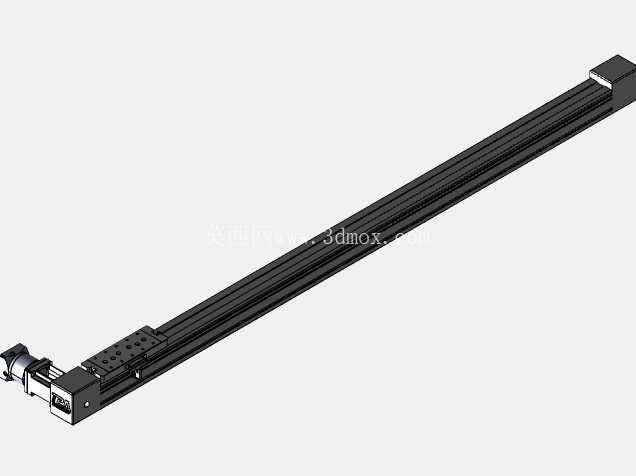

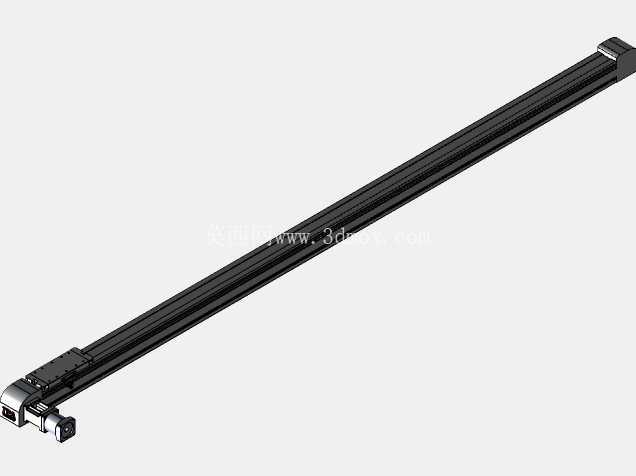

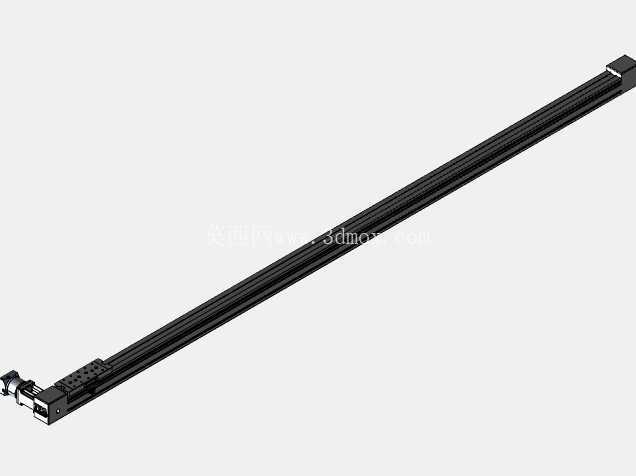

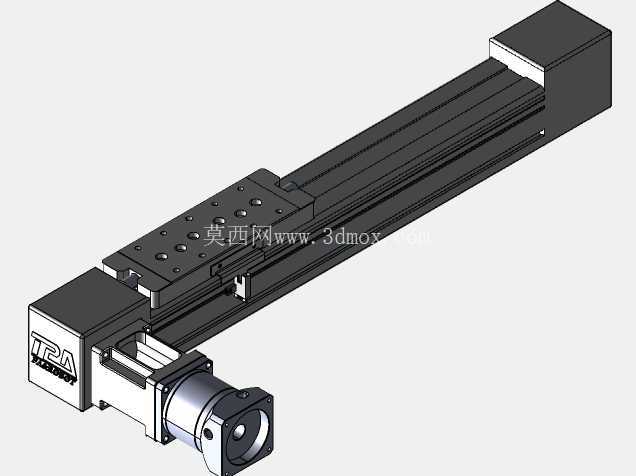

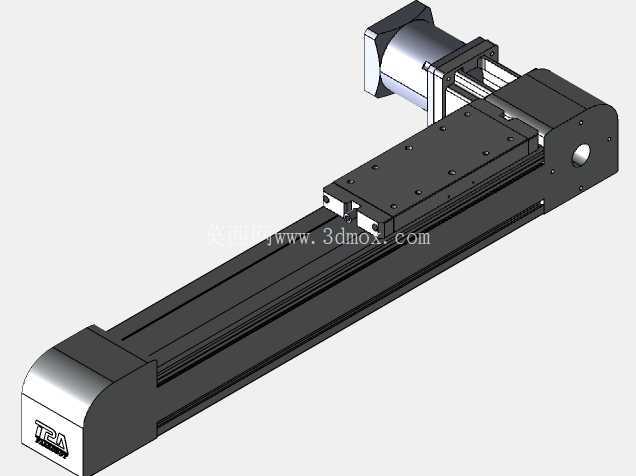

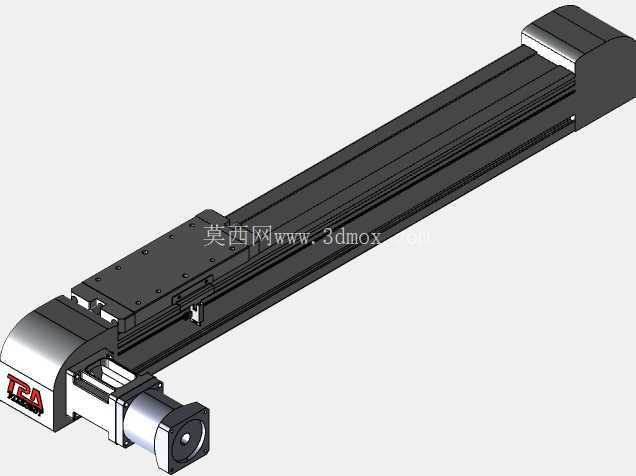

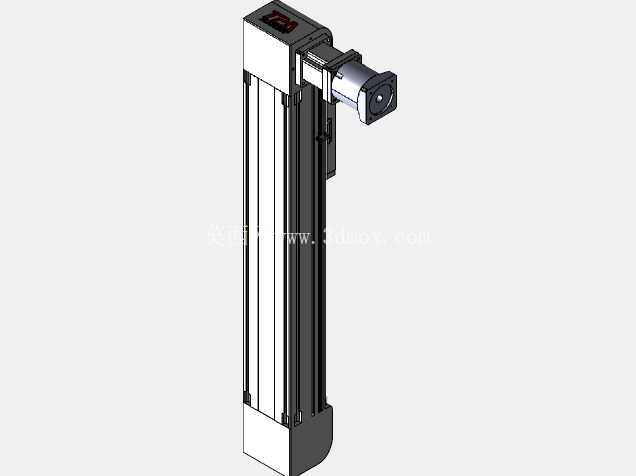

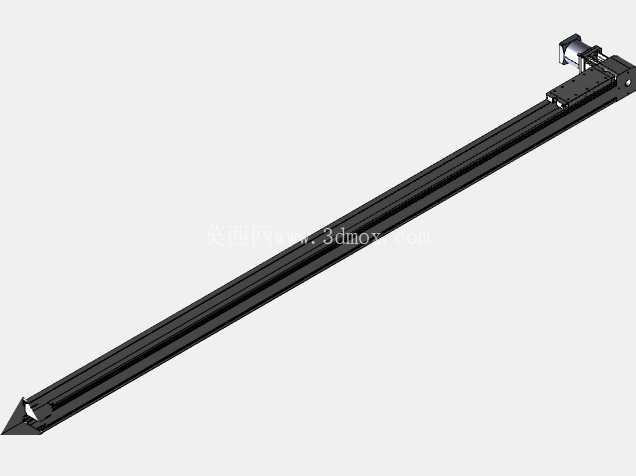

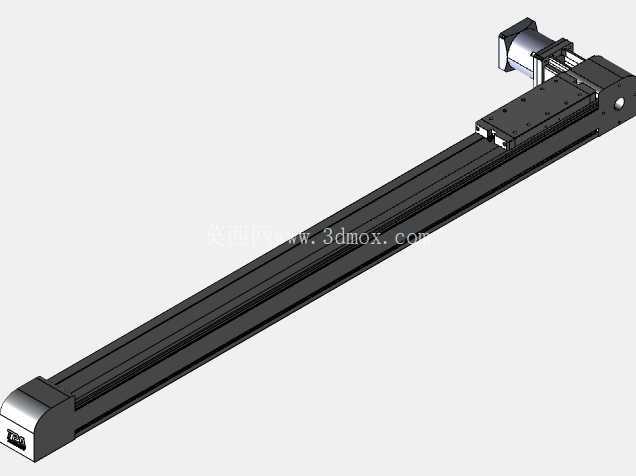

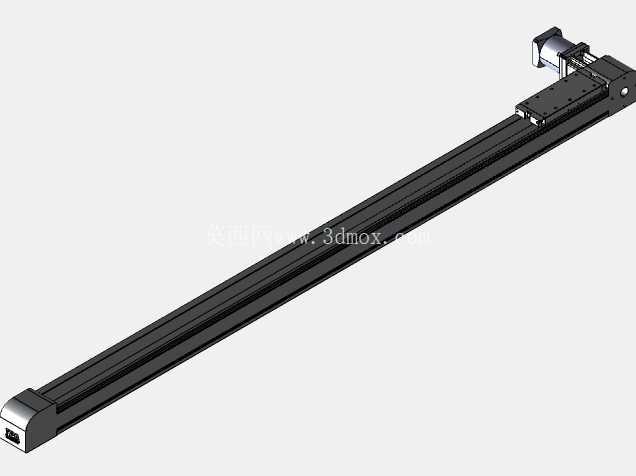

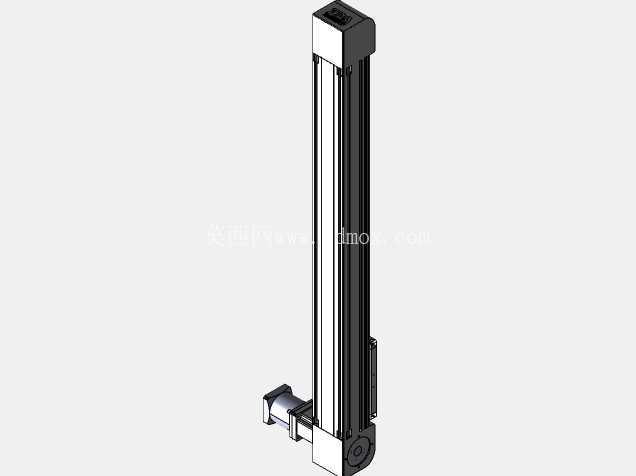

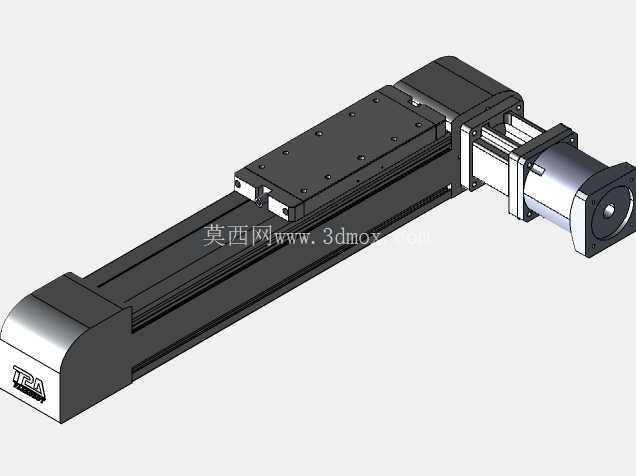

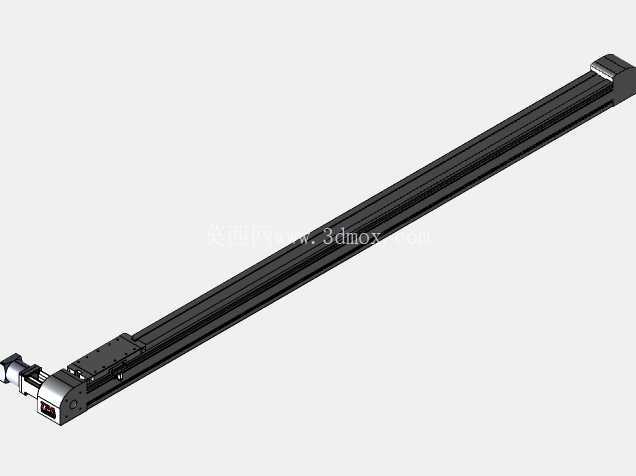

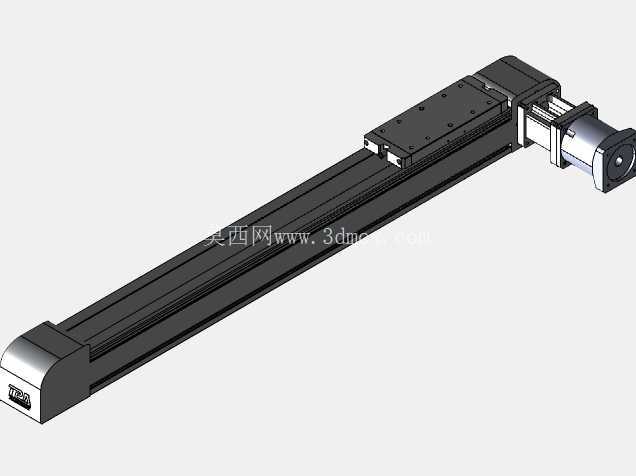

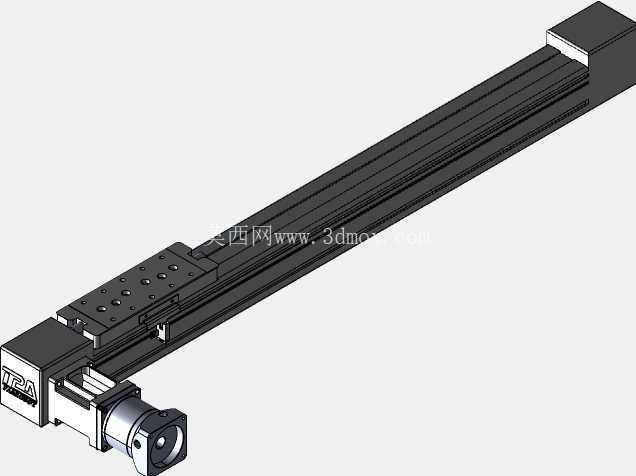

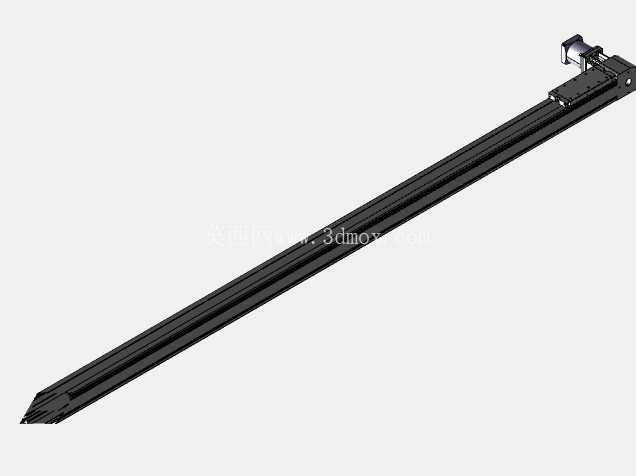

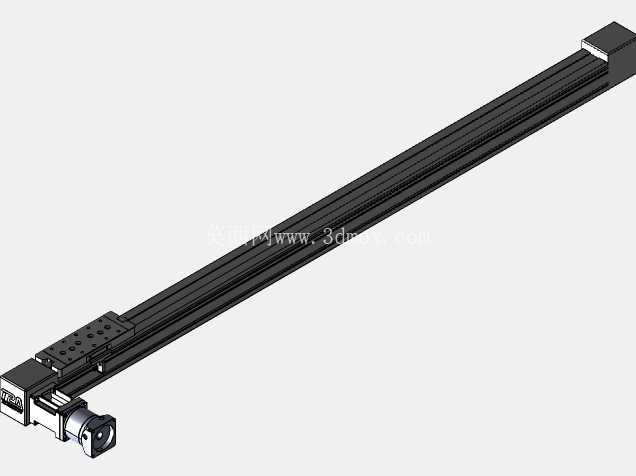

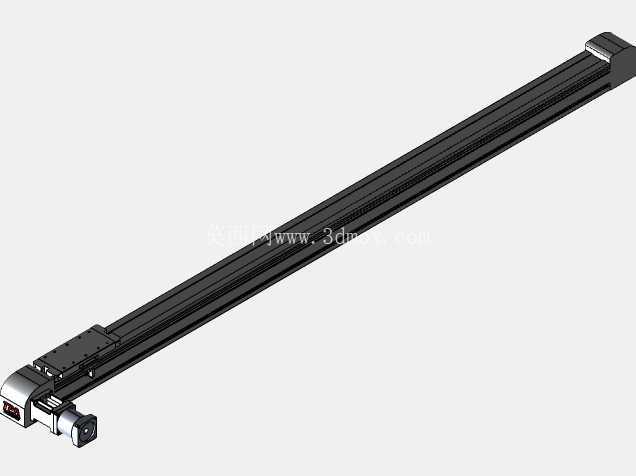

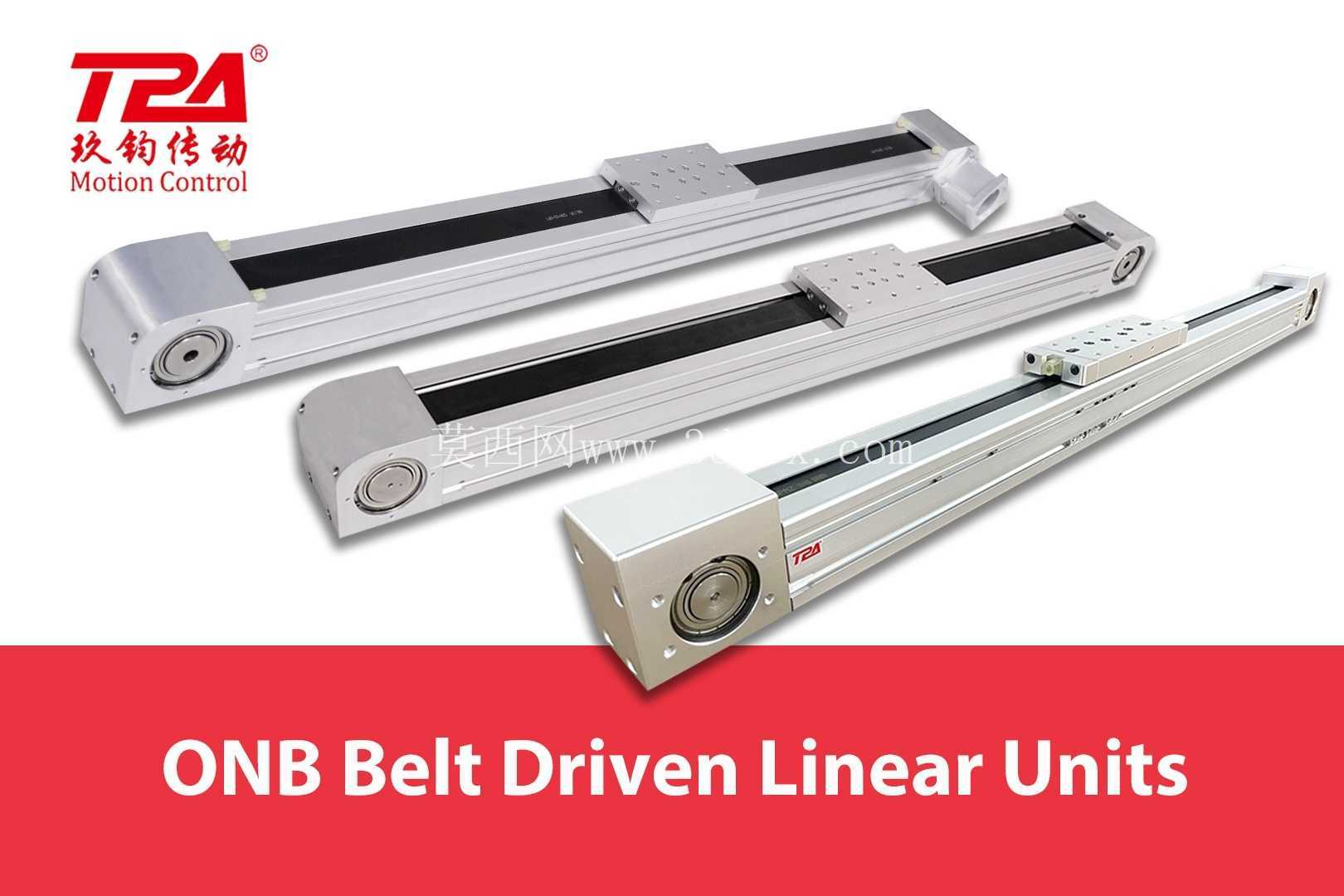

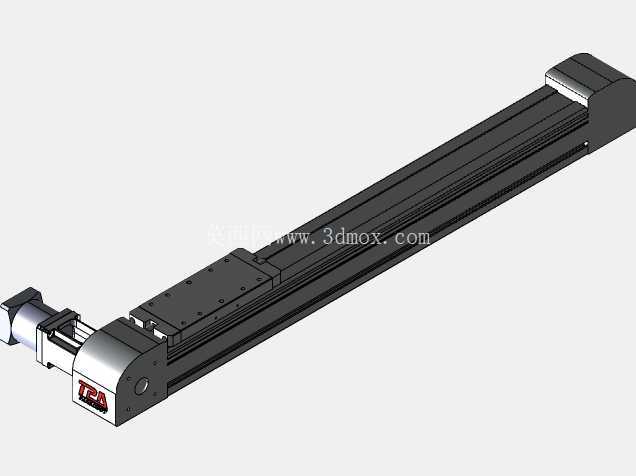

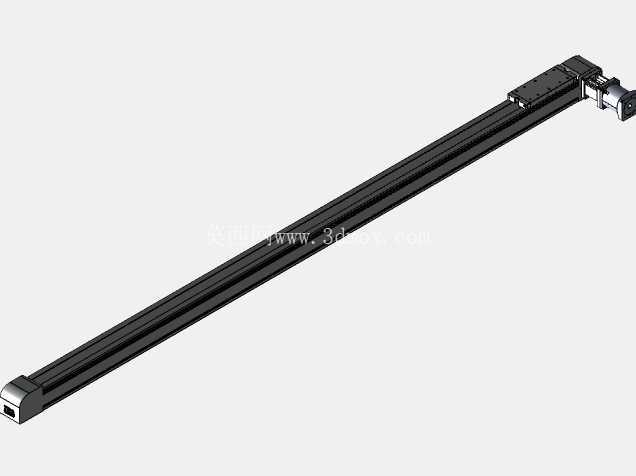

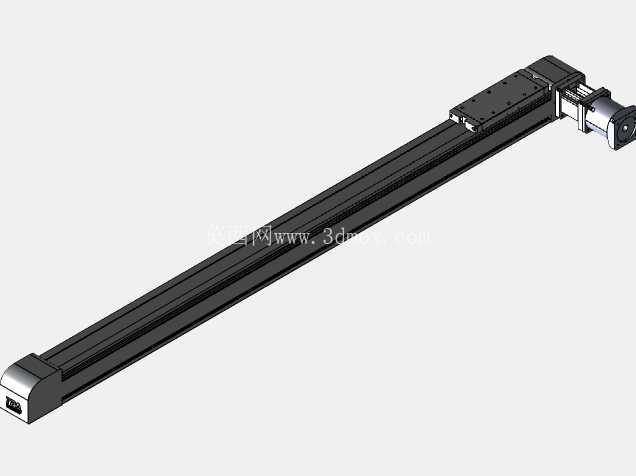

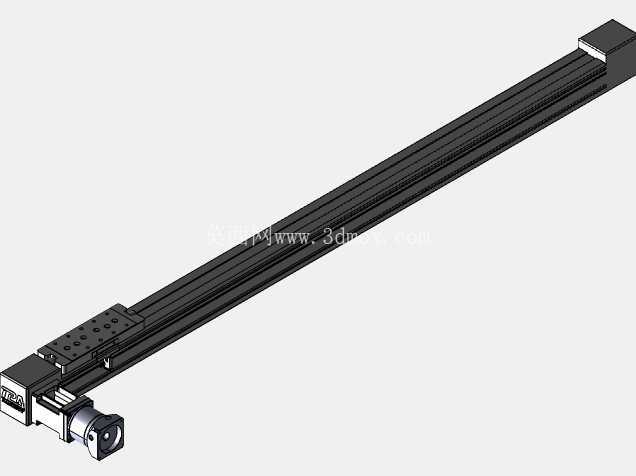

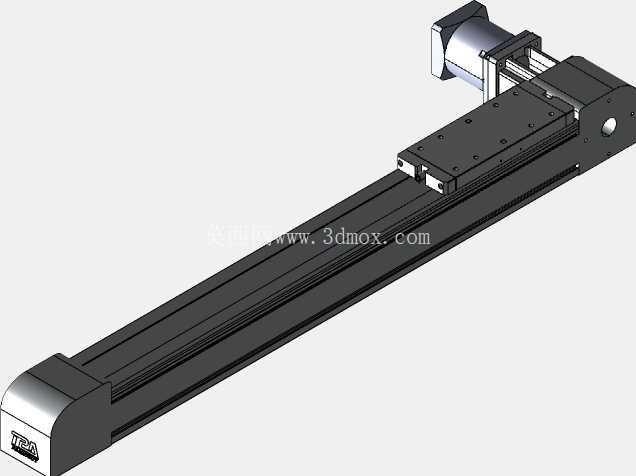

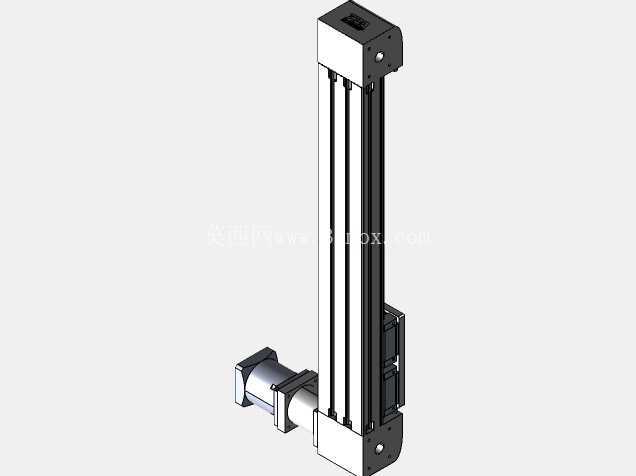

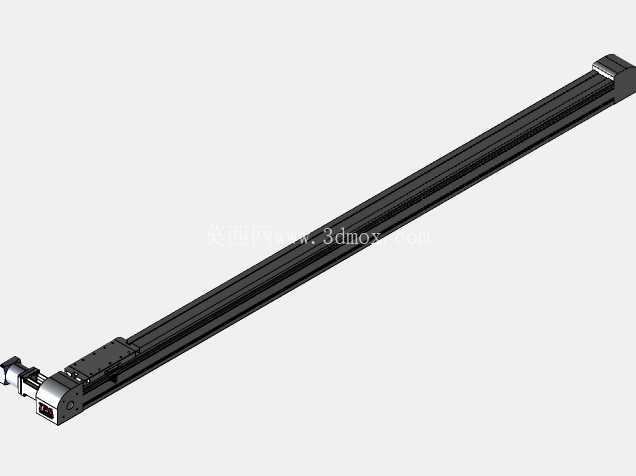

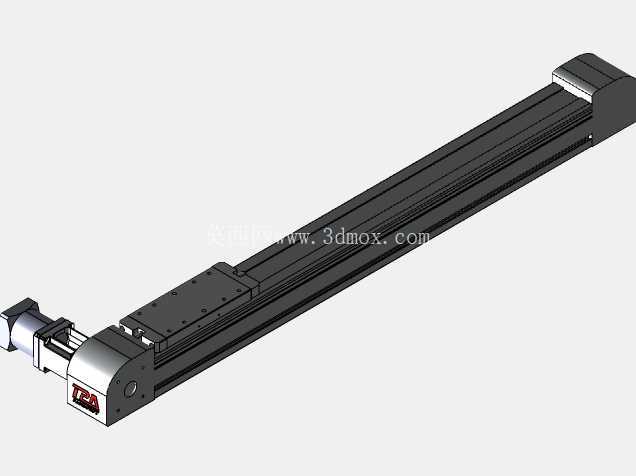

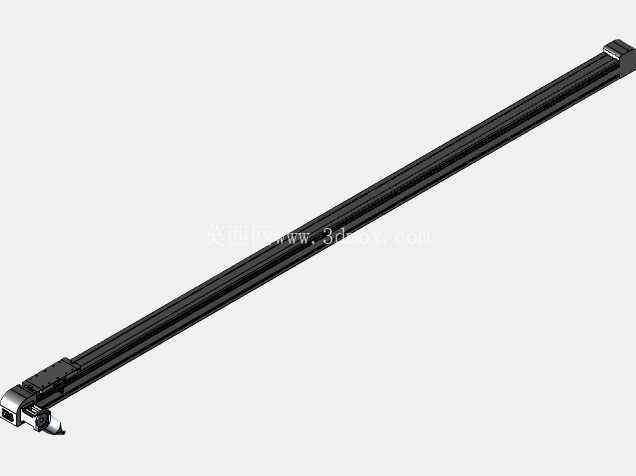

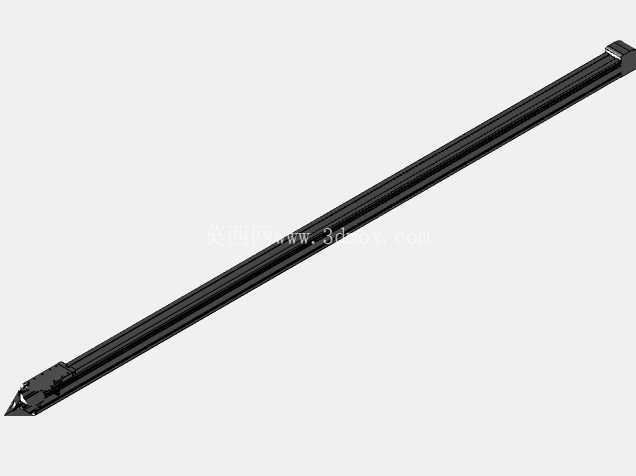

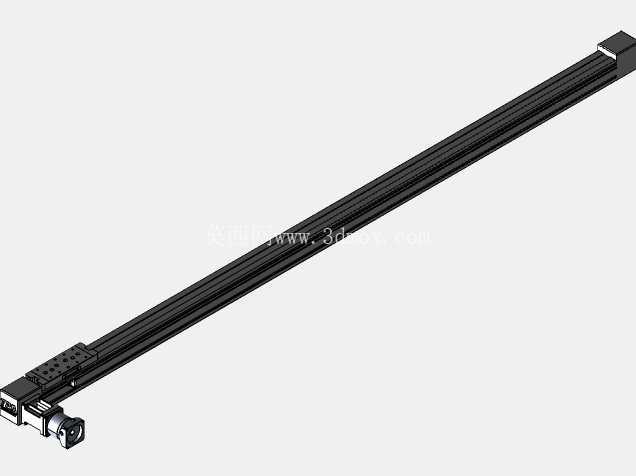

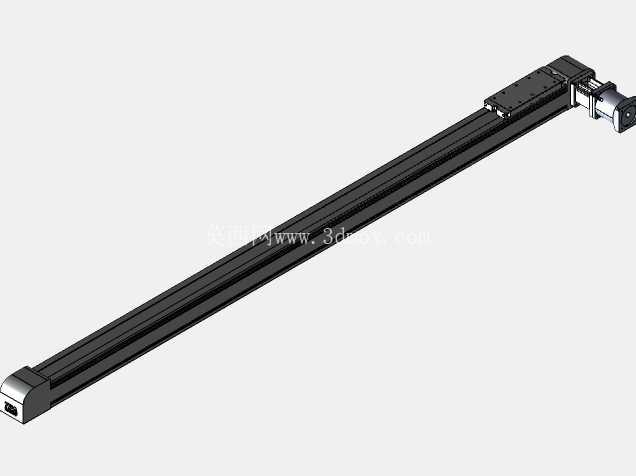

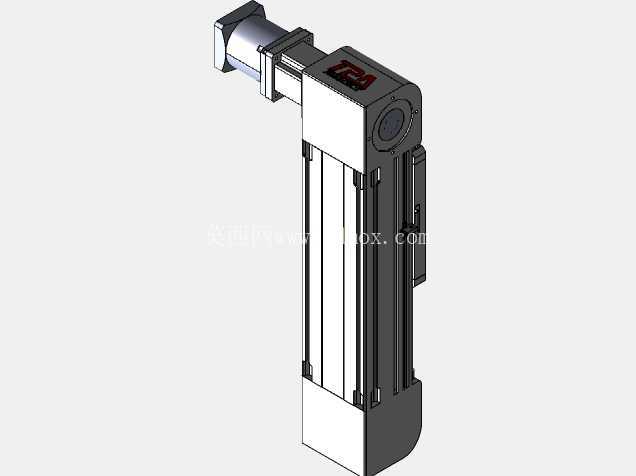

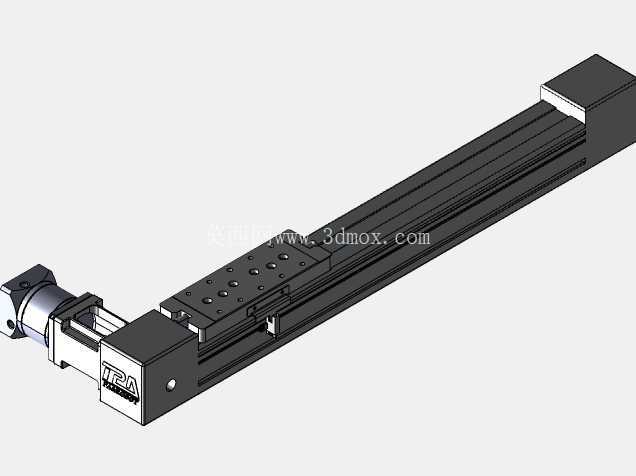

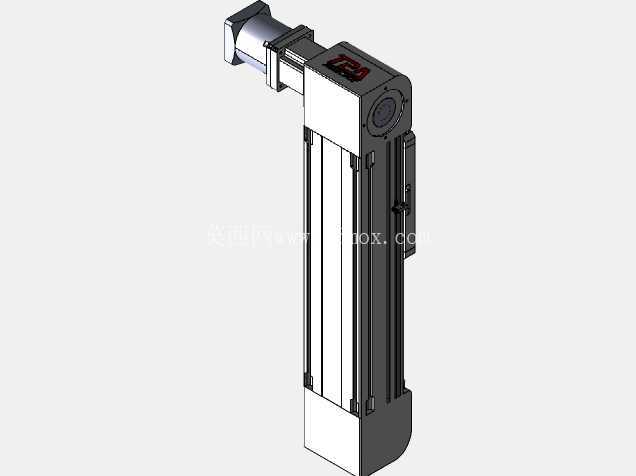

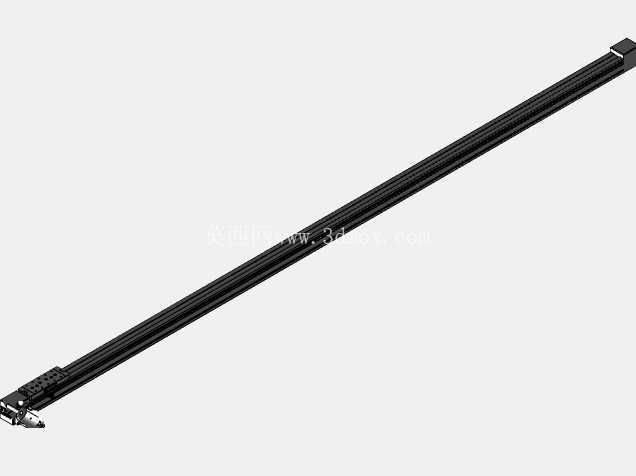

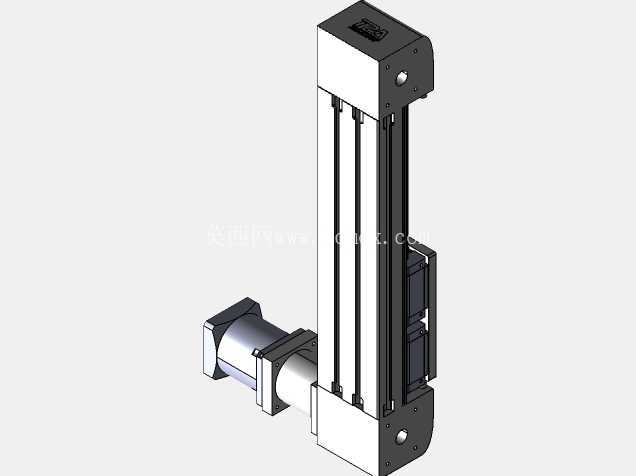

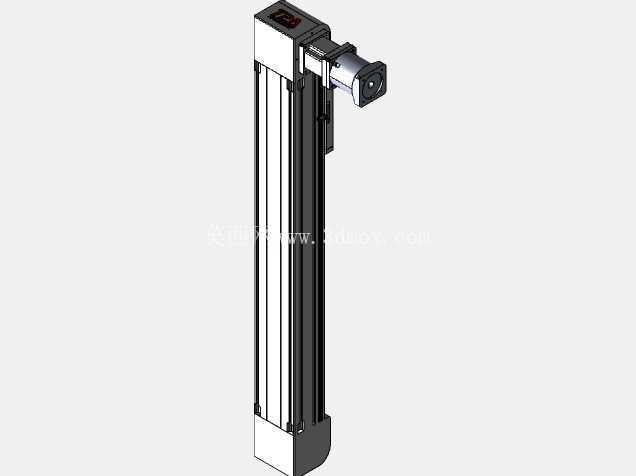

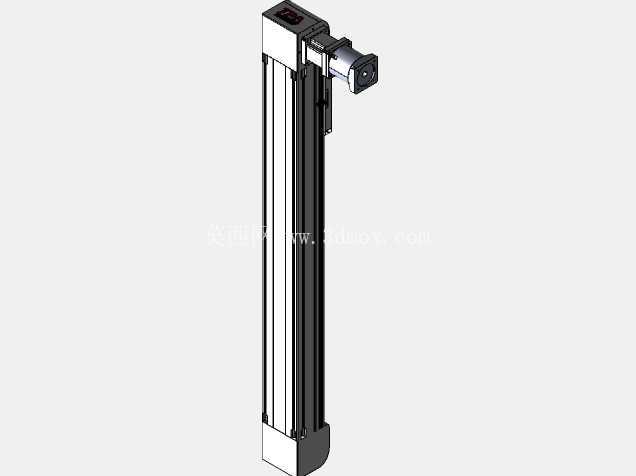

半封闭皮带驱动直线运动线性模组

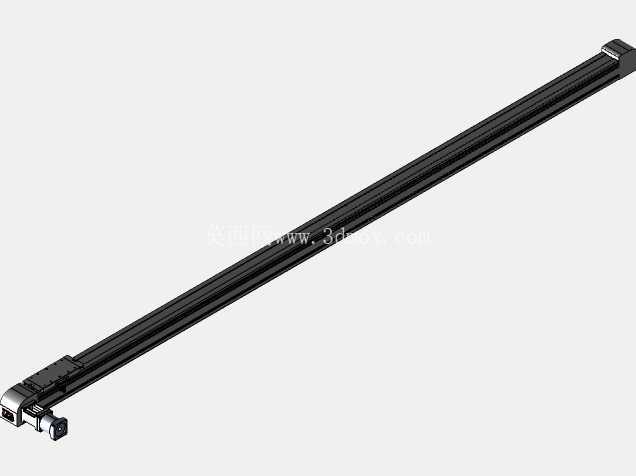

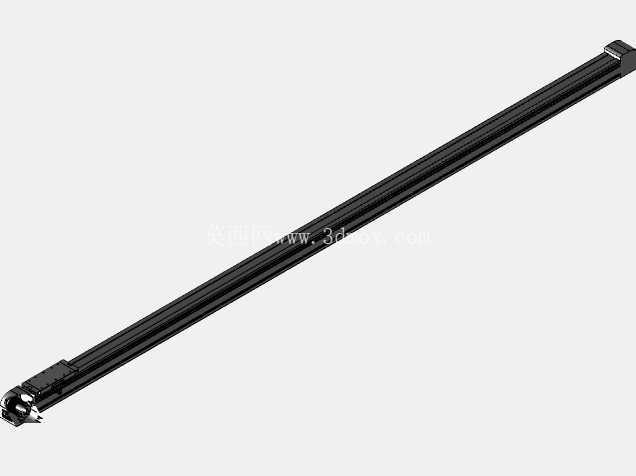

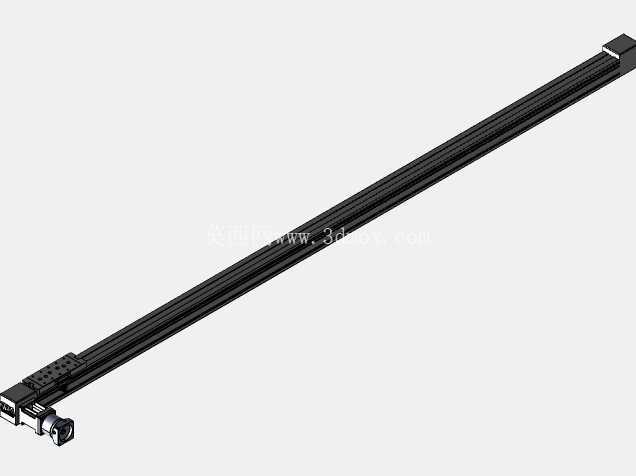

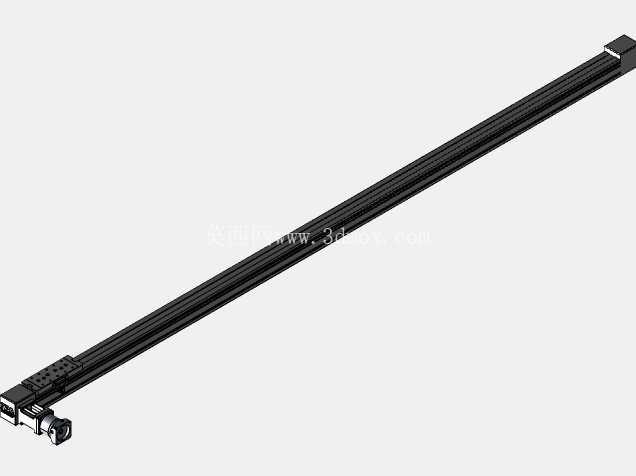

在3C电子组装、新能源锂电叠片、包装分拣这类需要长行程高速往复动作的设备工位上，这类半封闭皮带驱动线性模组的出镜率一直很高。不同于丝杆传动模组更侧重高负载高精度的短行程场景，皮带传动的结构天生适配150mm到5050mm跨度的长行程布置，最高线速度能做到2300mm/s，刚好匹配分拣、上下料这类需要快速移位的工序节拍，不会像丝杆模组那样在长行程下出现转速临界、丝杆下垂抖动的问题。

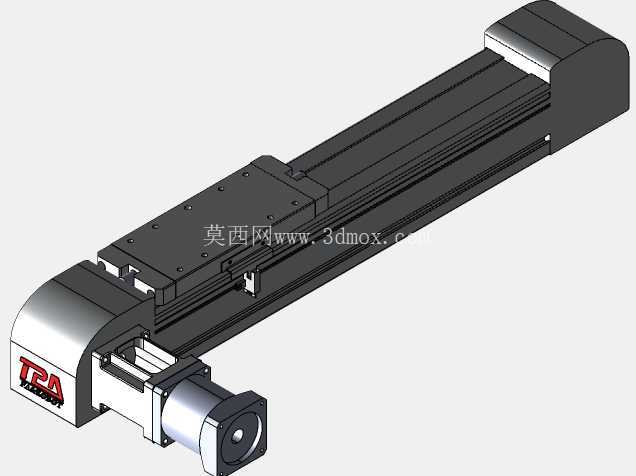

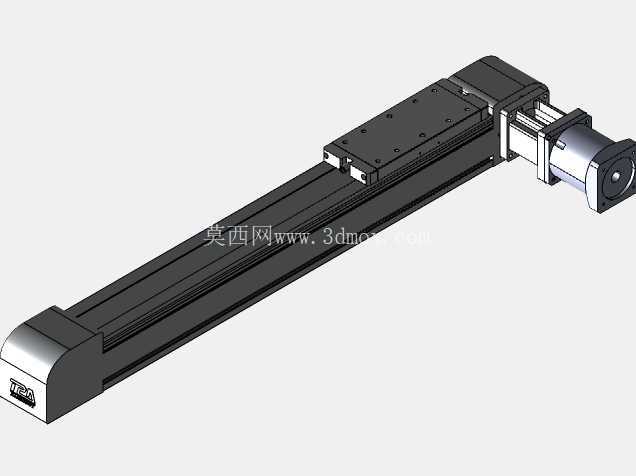

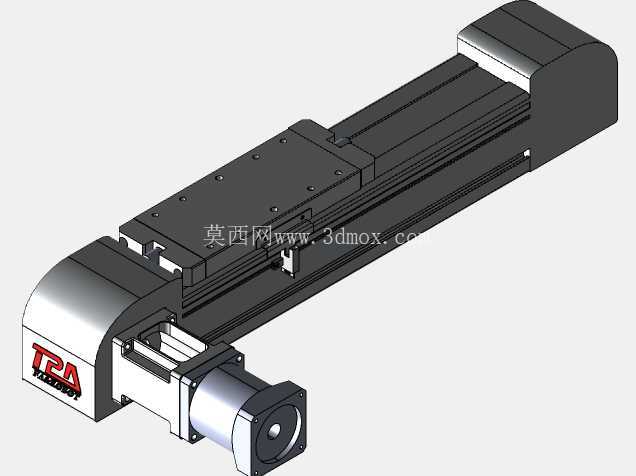

从结构设计逻辑来看，这款模组采用伺服电机与皮带本体一体化半封闭布局，核心是把伺服电机输出的旋转运动通过同步带轮副直接转换为滑台的直线运动，省去了额外的传动转接结构，整体集成度更高。半封闭的型材结构做了针对性优化：加宽的同步带本身承担了部分盖板的防护作用，既能阻挡车间环境里的大尺寸切屑、浮尘落入导轨与带轮啮合区，又不会像全封闭模组那样增加额外的密封摩擦阻力，兼顾了防护性与传动效率。滑台与导轨的配合面做了预紧消隙处理，重复定位精度可以控制在±0.05mm，对于大部分需要点位控制、轨迹跟随的自动化工位来说，这个精度等级完全能满足工艺要求，不需要额外增加光栅尺做闭环补偿，能帮整机设计方省下不少成本。

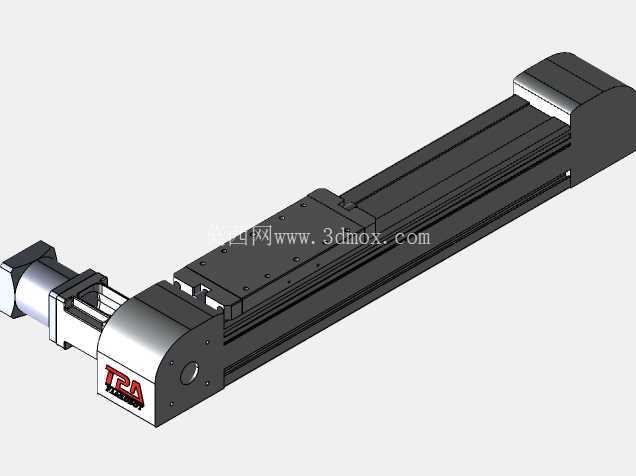

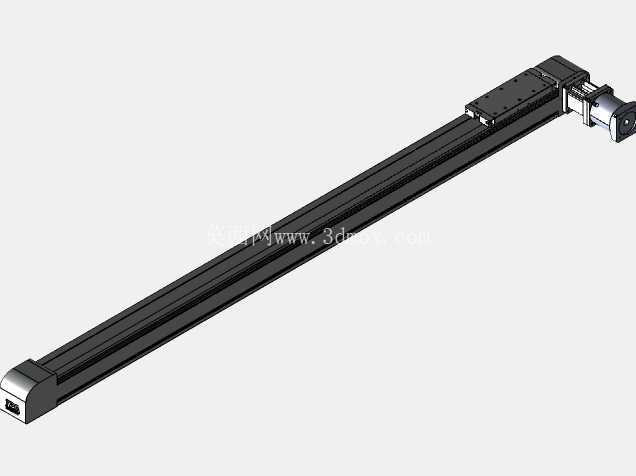

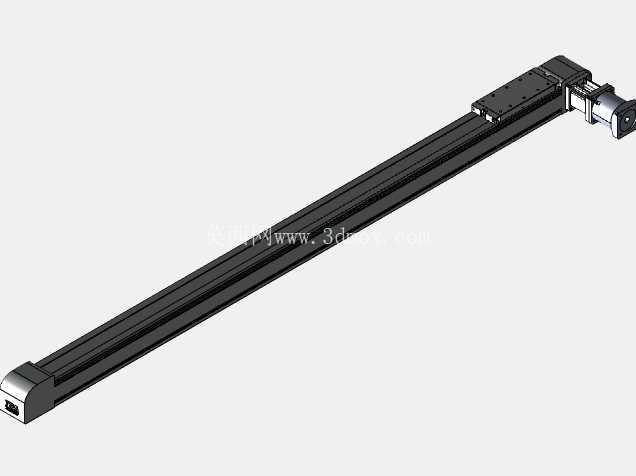

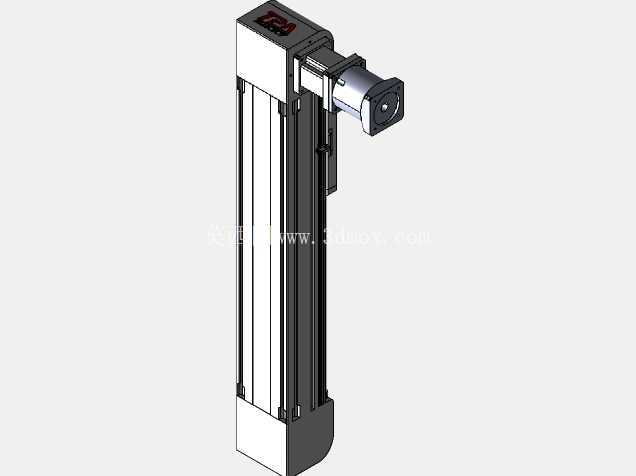

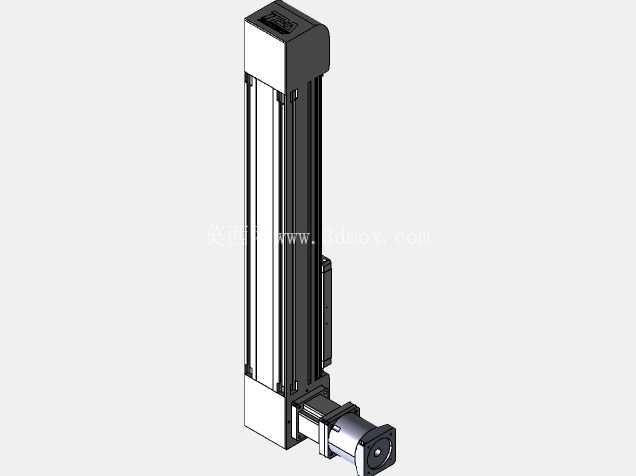

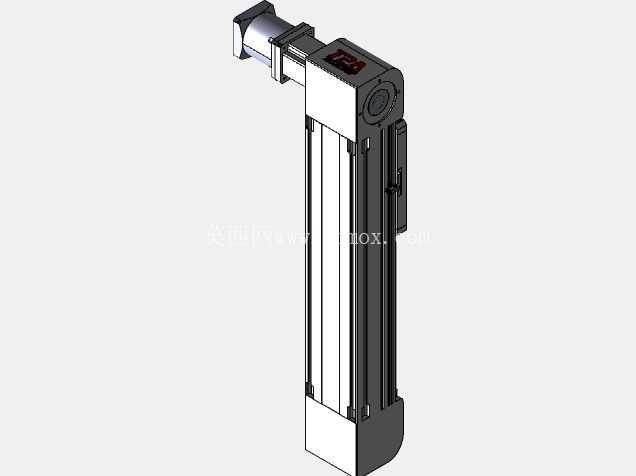

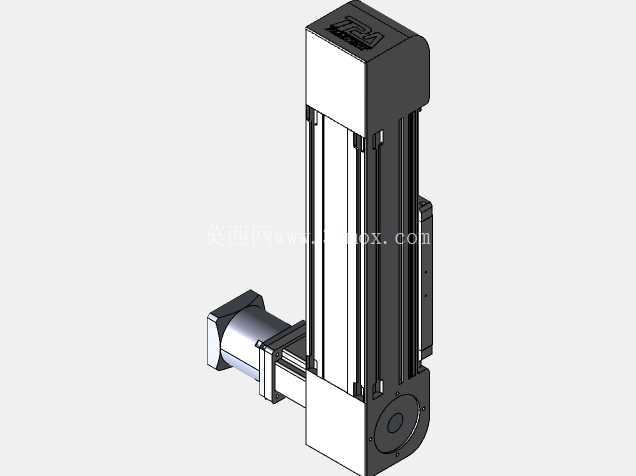

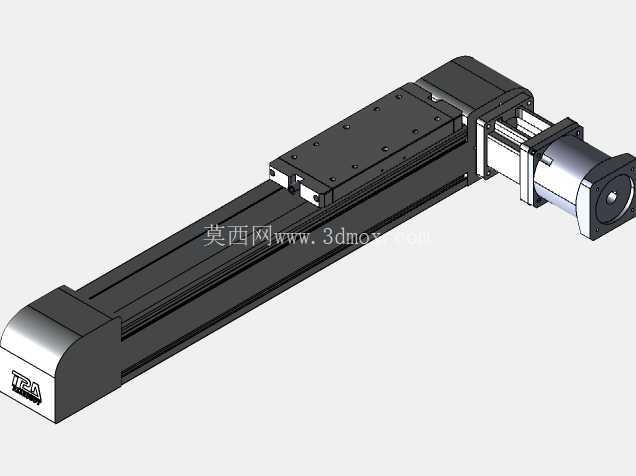

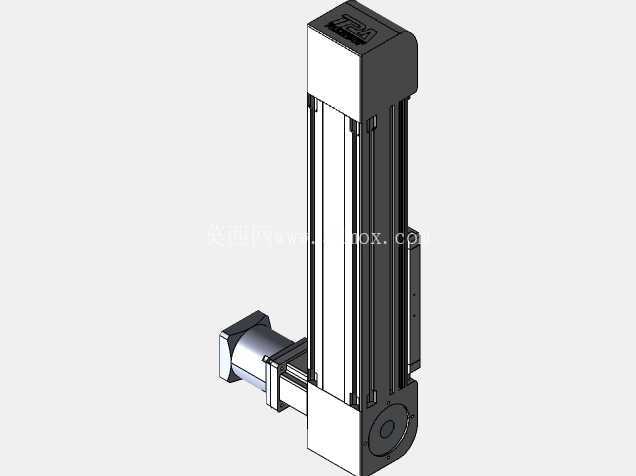

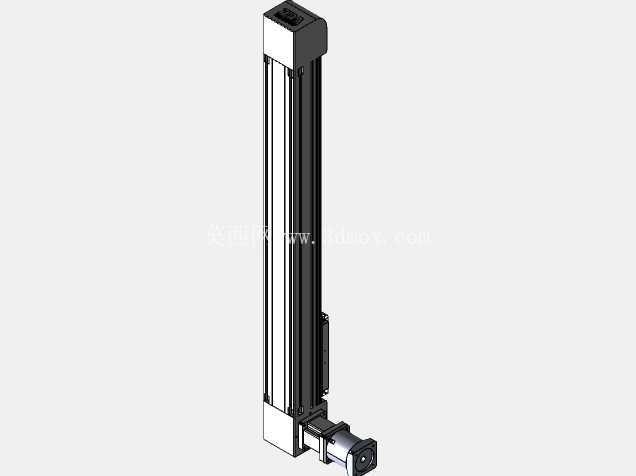

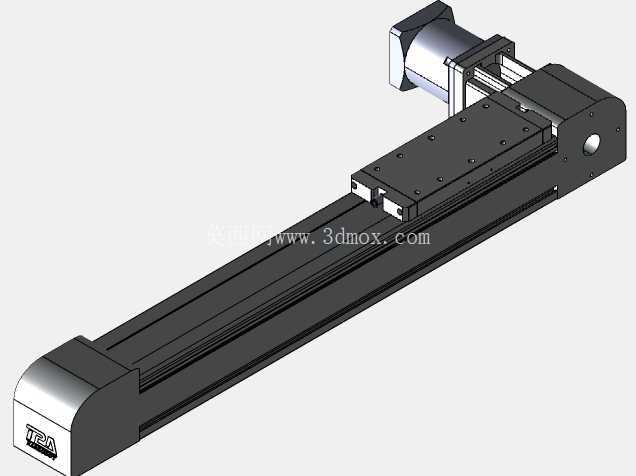

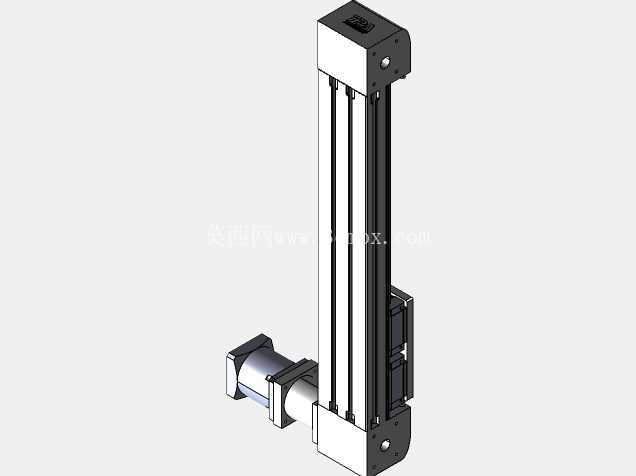

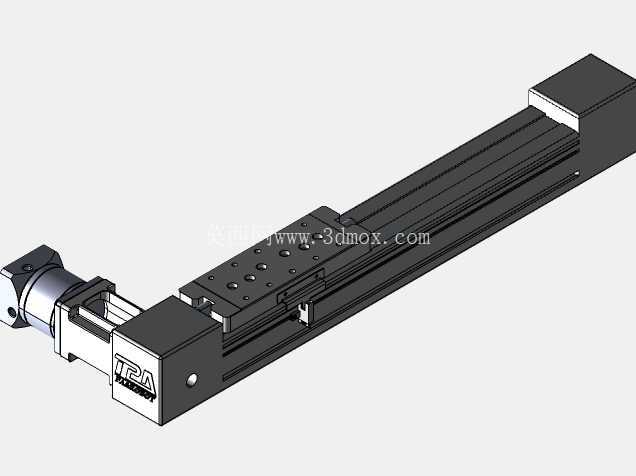

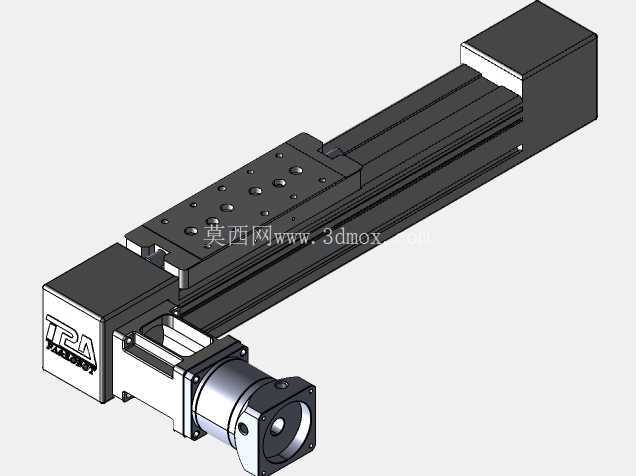

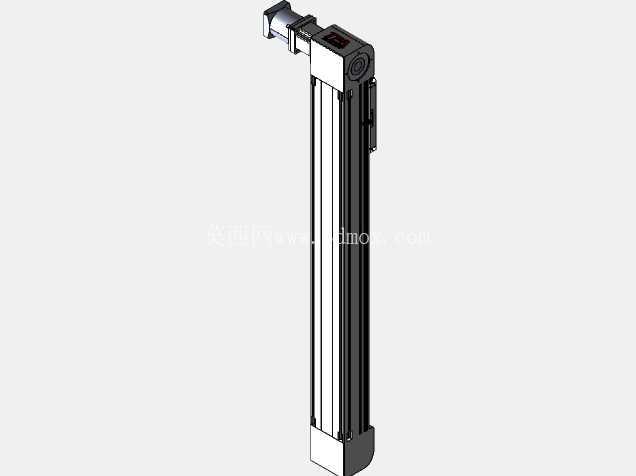

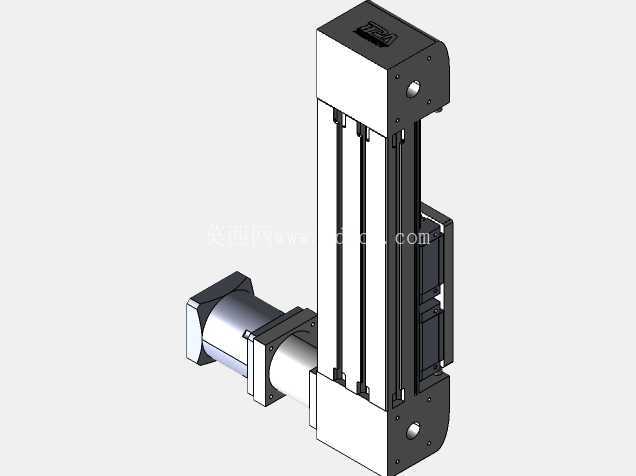

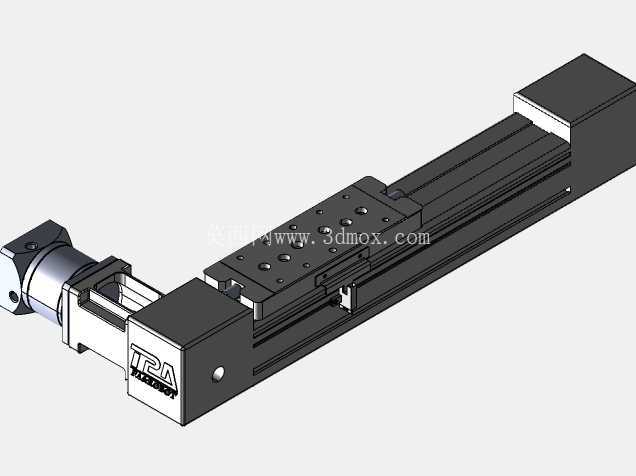

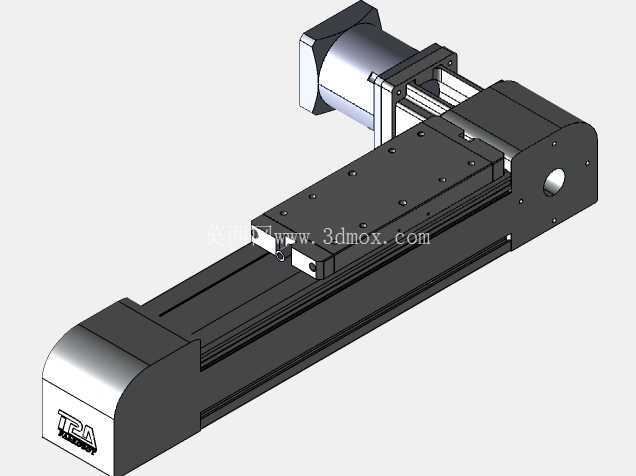

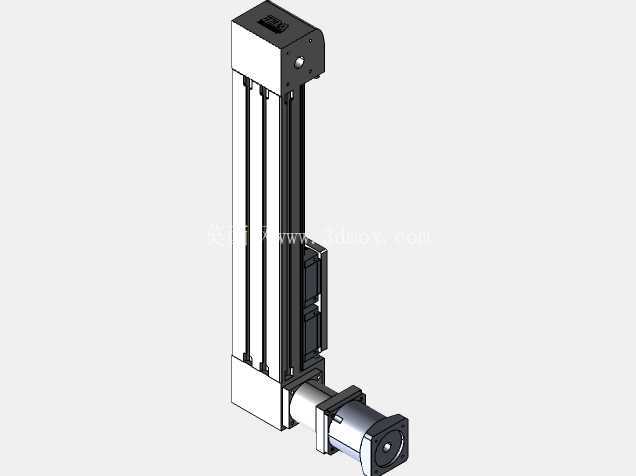

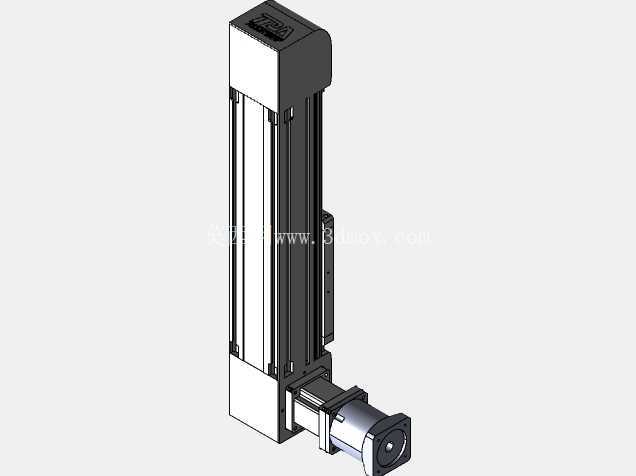

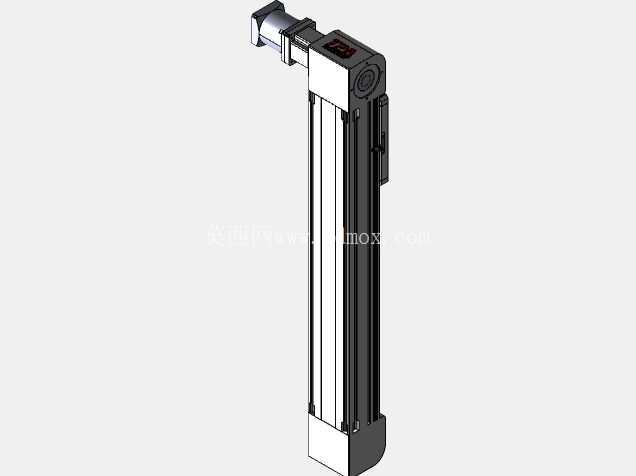

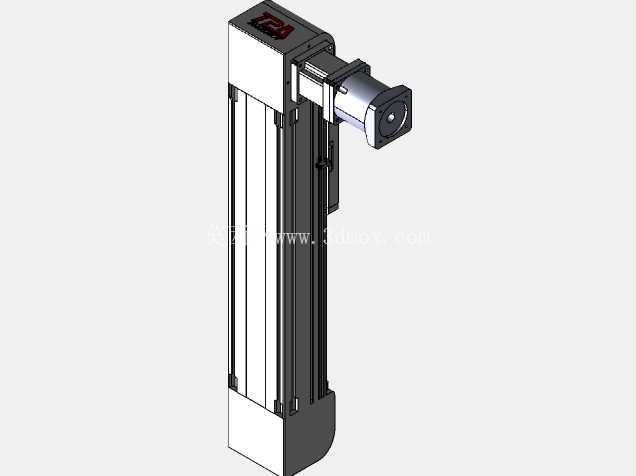

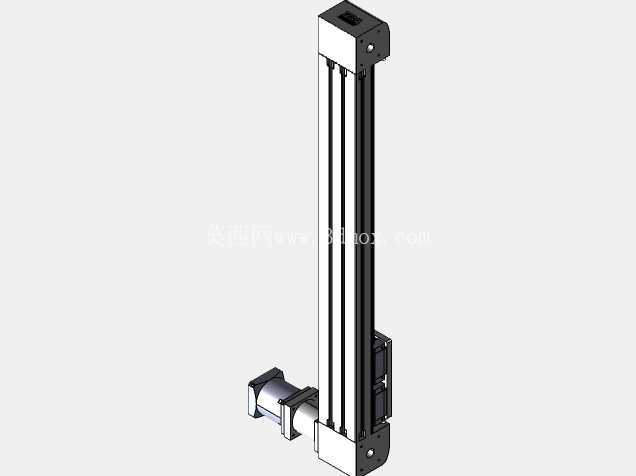

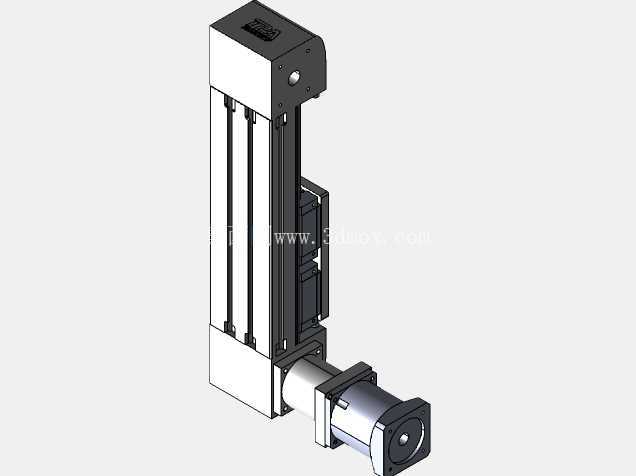

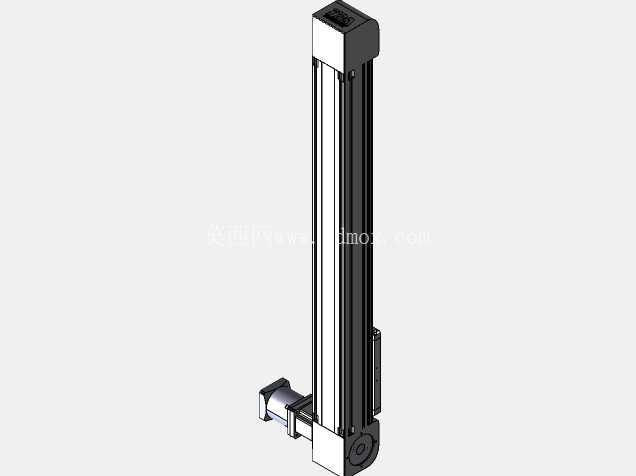

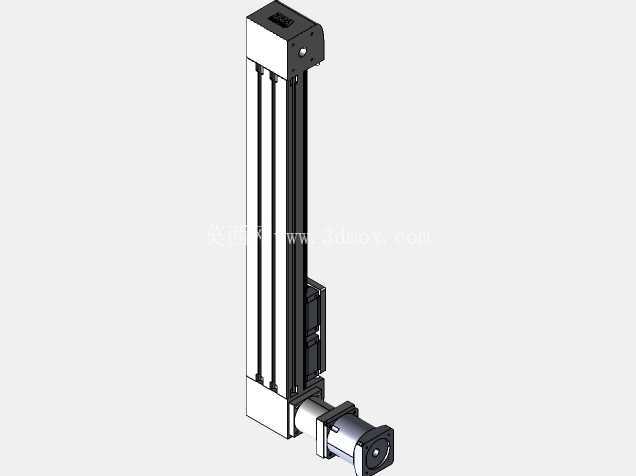

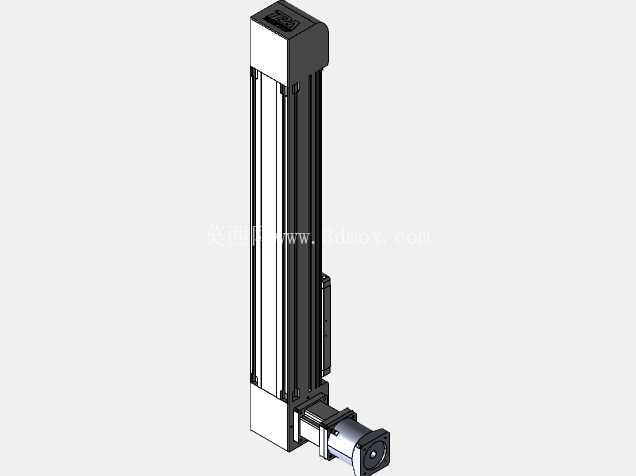

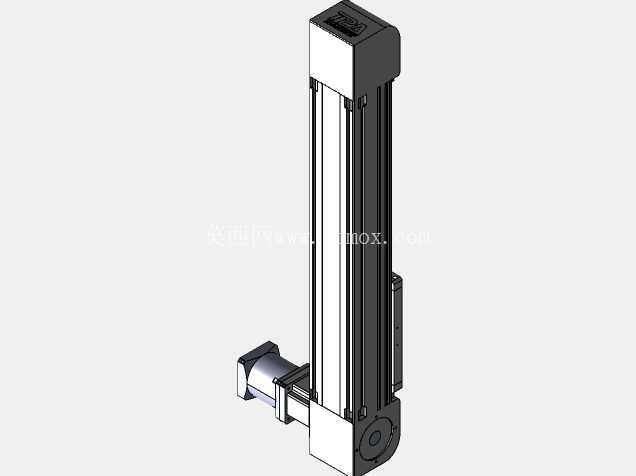

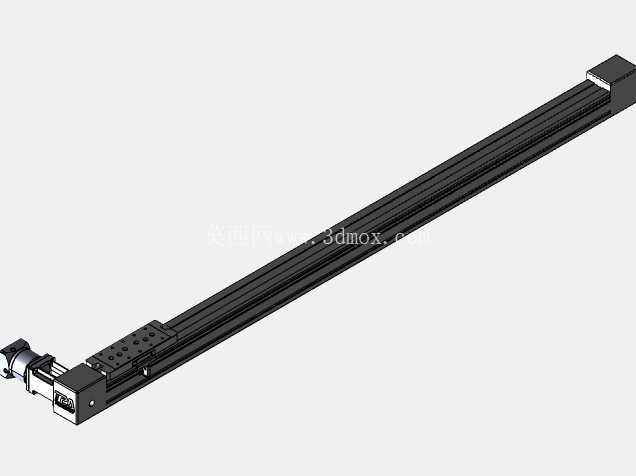

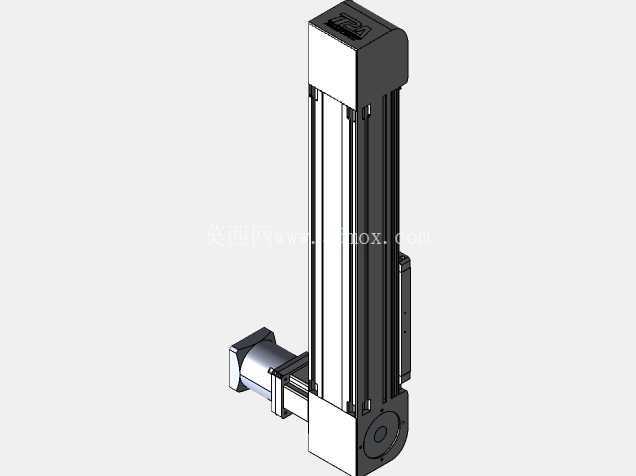

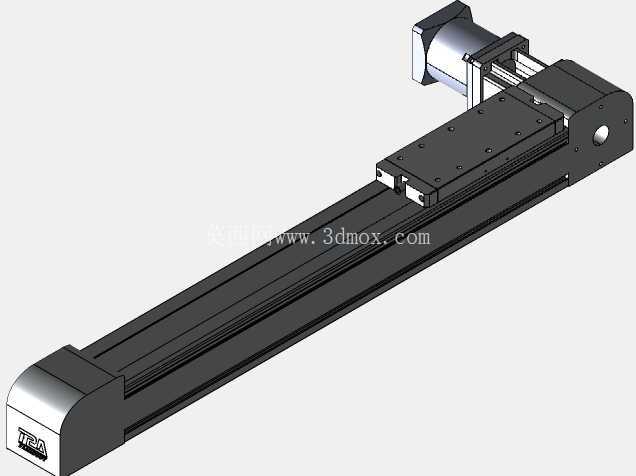

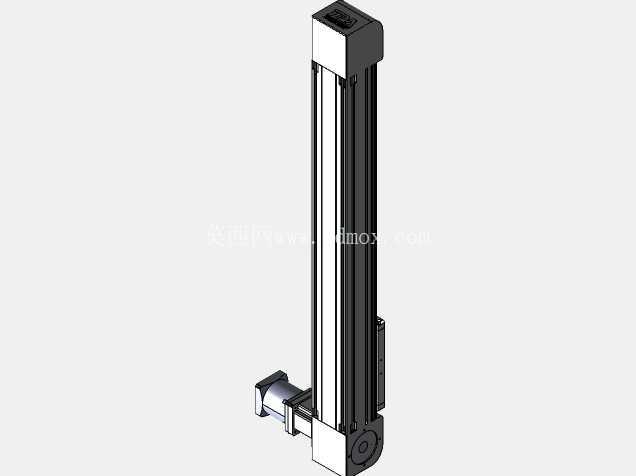

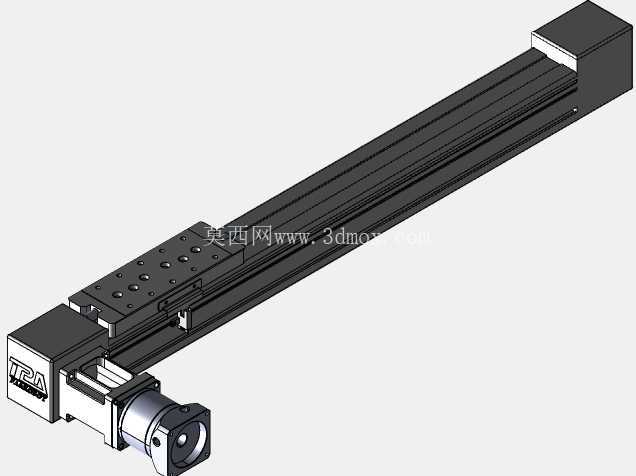

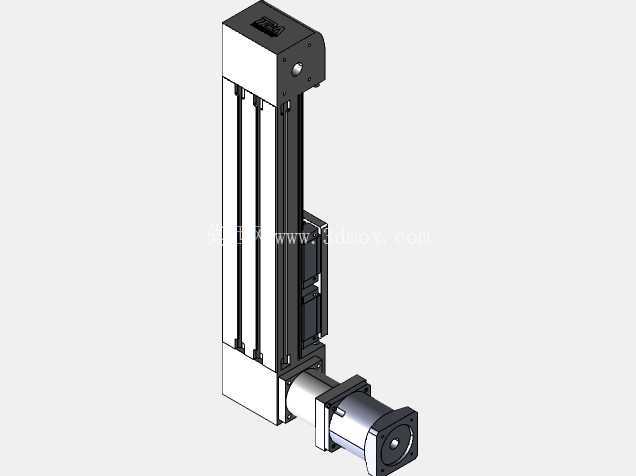

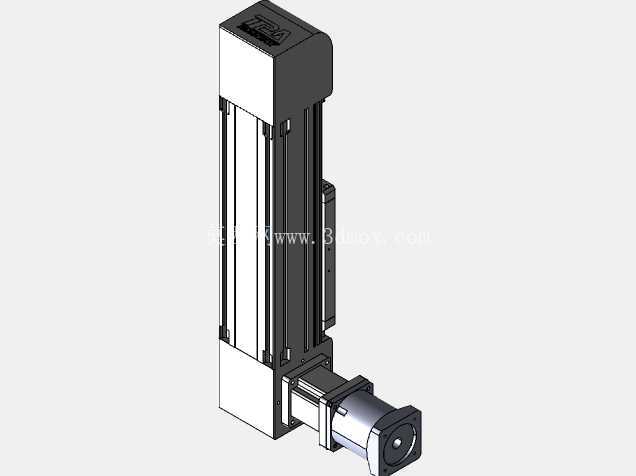

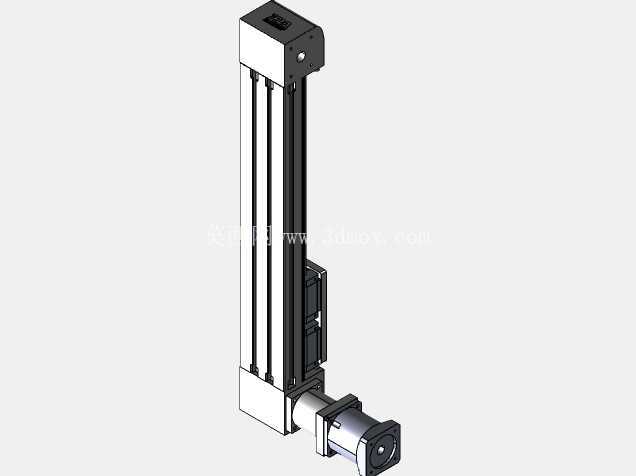

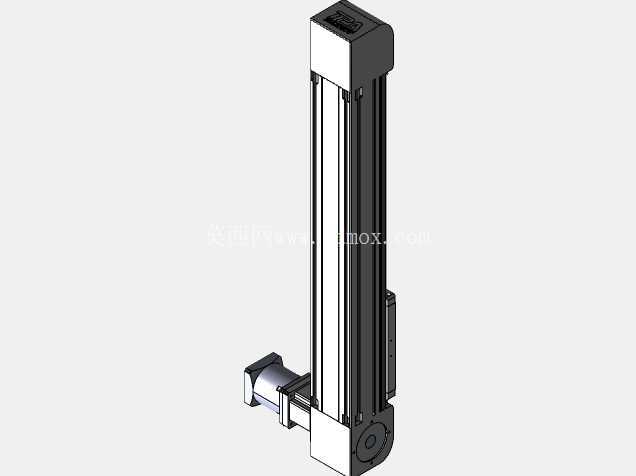

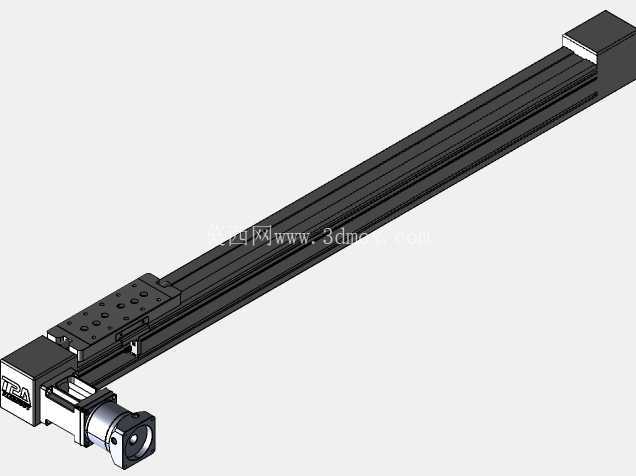

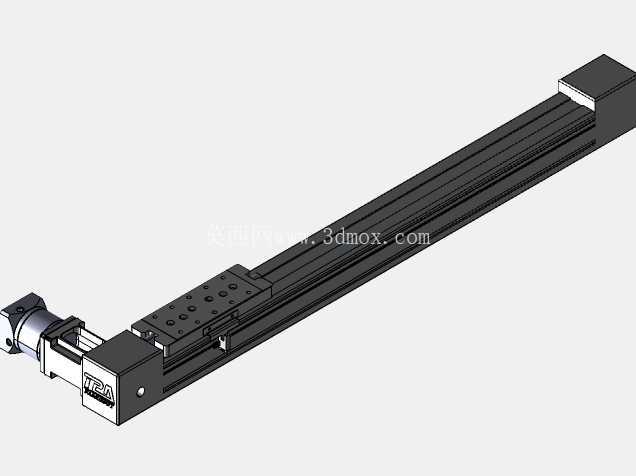

负载参数的匹配上，这款模组水平安装状态下最大有效负载可达230kg，垂直安装时最大有效负载为90kg，选型时需要注意垂直安装场景必须搭配带抱闸的伺服电机，避免断电后滑台下坠引发安全事故。安装边界方面，模组本体采用标准工业铝型材作为基座，底面与侧面都预留了标准T型槽安装位，既可以直接通过T型螺栓固定在设备机架的铝型材框架上，也可以通过转接板实现多轴拼接，搭建十字型、龙门型的多轴运动平台，不需要额外定制复杂的安装转接件。滑台台面预留了成排布的螺纹安装孔，能直接适配气动夹爪、真空吸盘、视觉相机等常见末端执行器的安装尺寸，不需要二次加工台面。

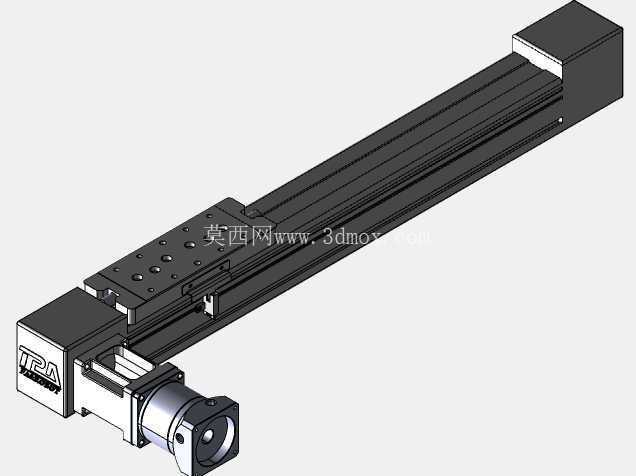

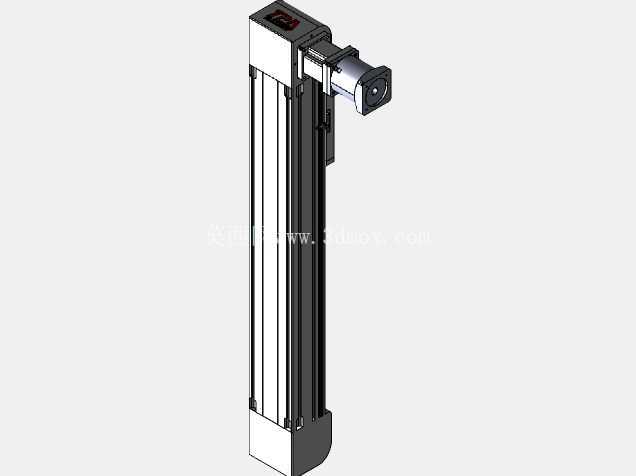

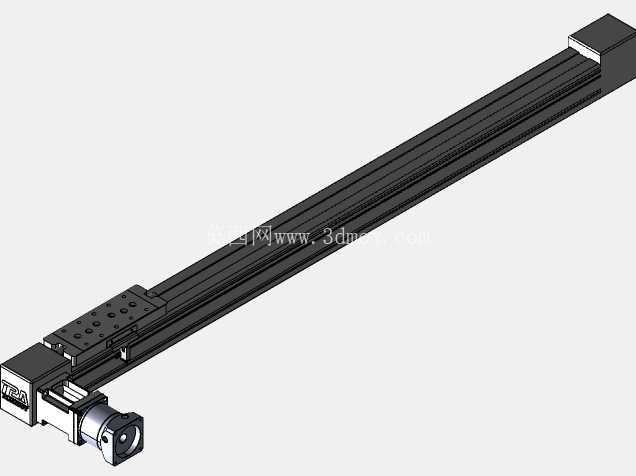

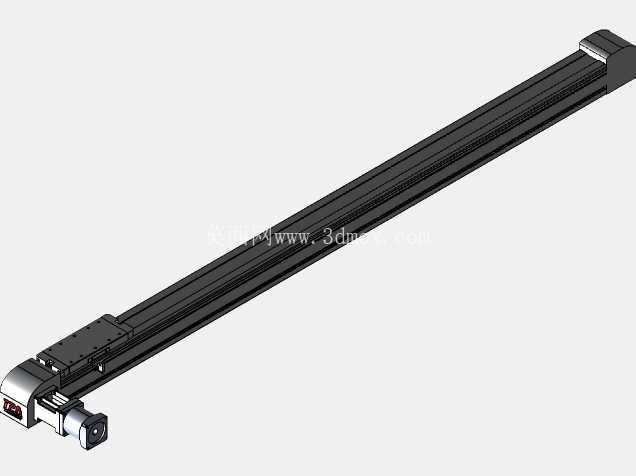

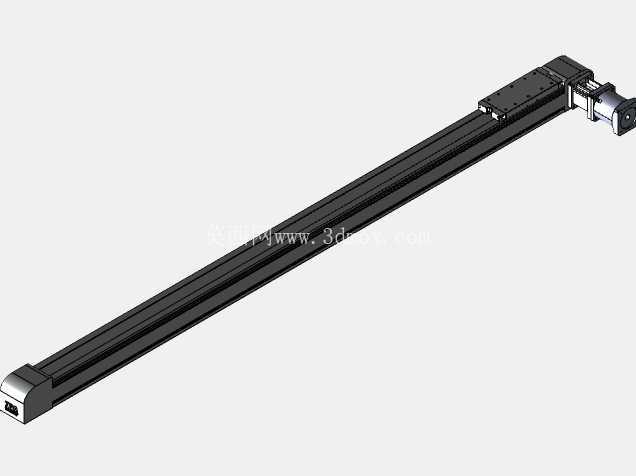

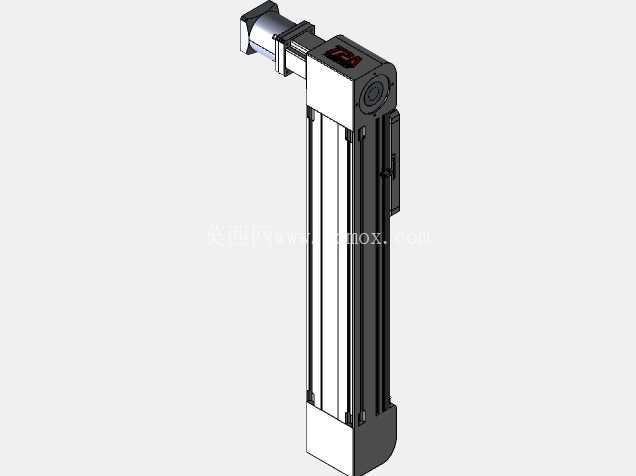

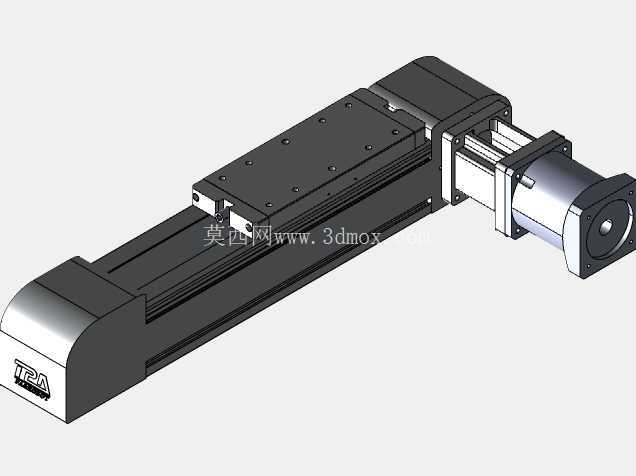

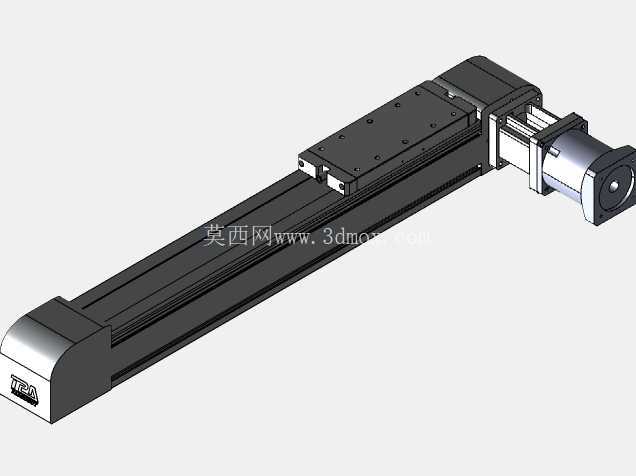

实际建模选型时需要注意几个容易踩的工程细节：首先是皮带张紧结构的预留空间，模组端部的张紧调节座需要留出至少20mm的调节余量，不能在安装时把端部顶死，否则后期皮带磨损后无法张紧，会出现传动间隙变大、定位不准的问题；其次是电机安装位的方向，这款模组支持左侧、右侧、底部三个方向的电机安装，建模时要提前确认设备内部的走线空间，避免电机与周边机架、拖链出现干涉；最后是导轨的润滑维护空间，半封闭结构的导轨注油嘴布置在滑台侧面，要在设备护罩对应位置预留维护开口，方便后期定期加注润滑脂，延长导轨使用寿命。

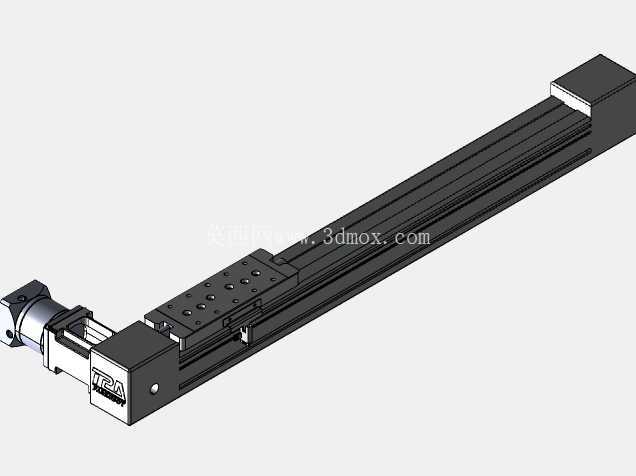

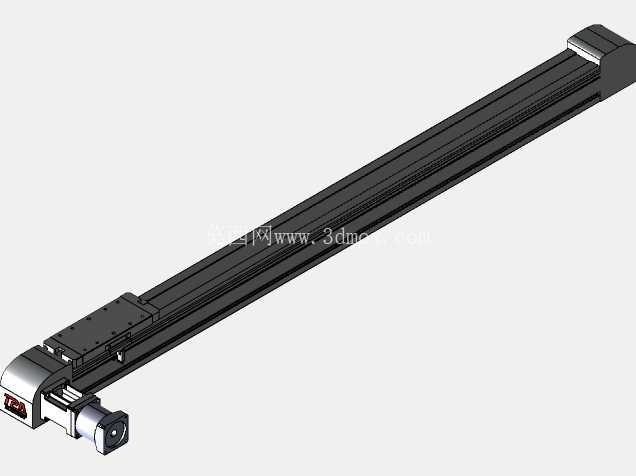

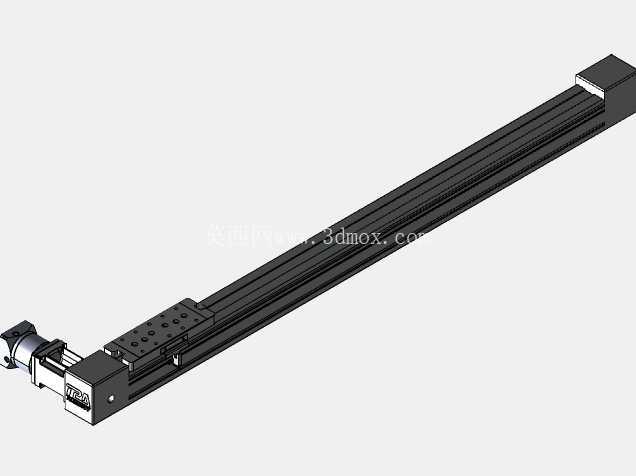

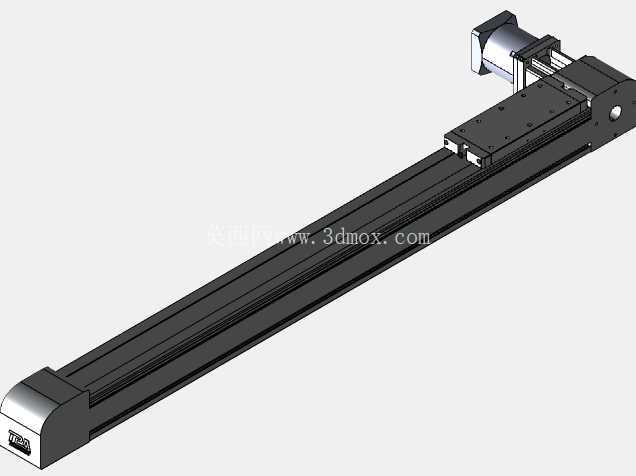

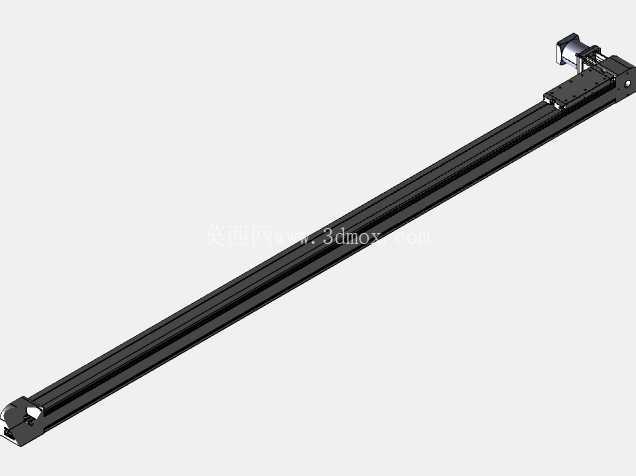

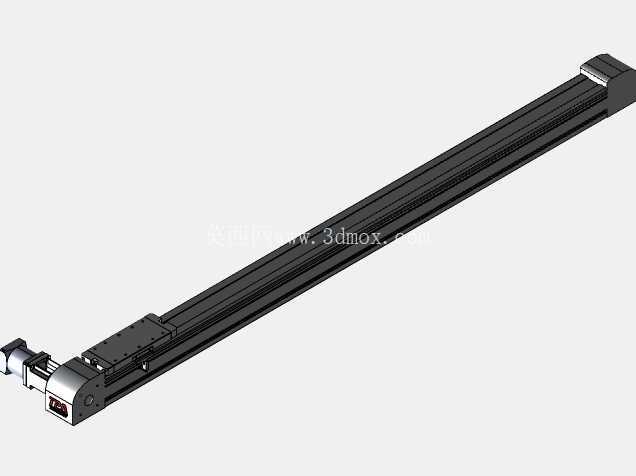

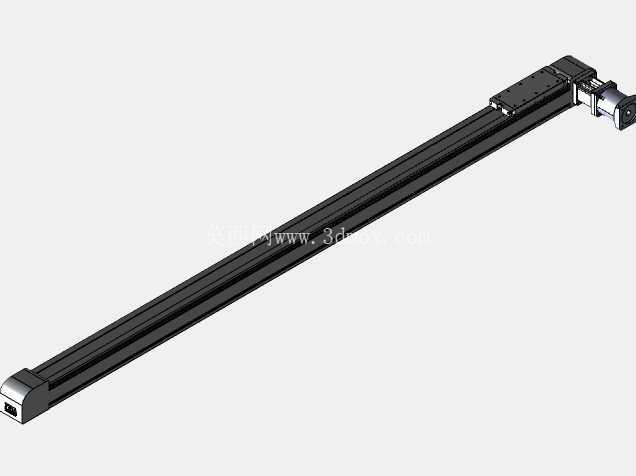

不同于开放式皮带模组完全裸露的结构，这款半封闭设计的型材侧壁做了加高处理，同步带的回程段藏在型材腔体内部，不会像开放式结构那样在运行时把皮带表面的灰尘甩到周边工位，更适合用在有洁净度要求的电子组装车间，同时也能避免操作人员误触运动中的皮带与带轮，降低设备运行的安全风险。在长行程多工位搬运场景下，多段同型号模组还可以拼接使用，拼接处通过定位销保证导轨的直线度，拼接后的行程可以突破单根型材的长度限制，满足大型生产线的长距离搬运需求。
