爱普生C4-A601S六轴工业机械臂结构设计

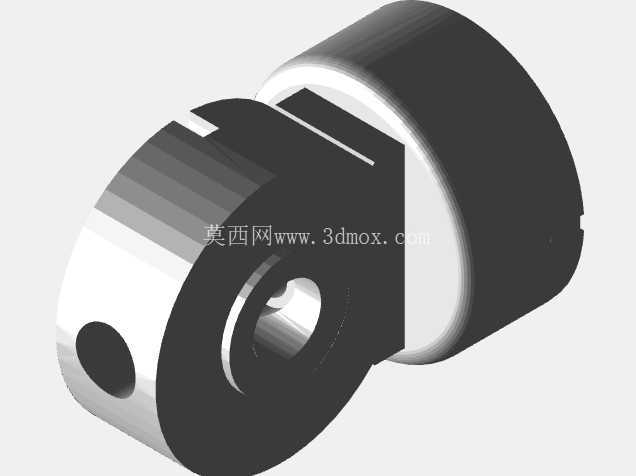

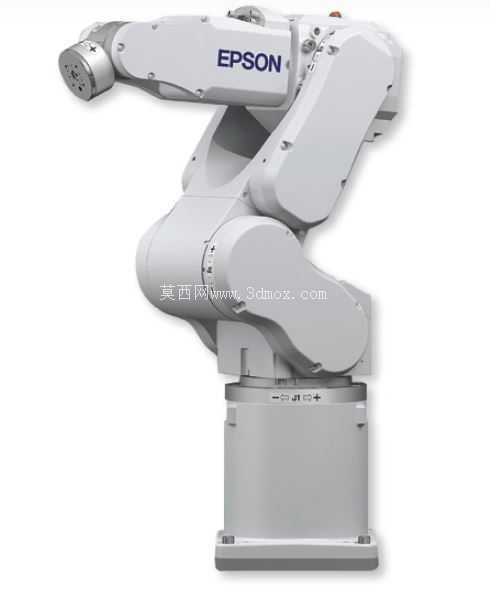

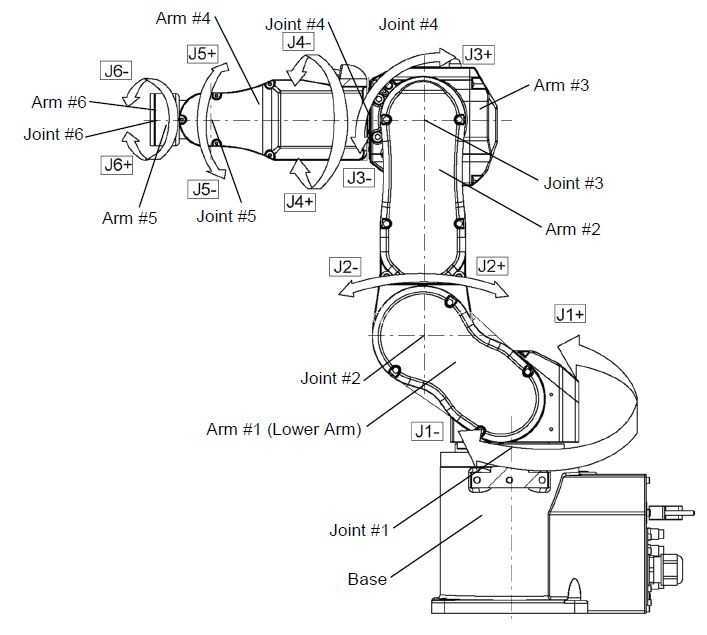

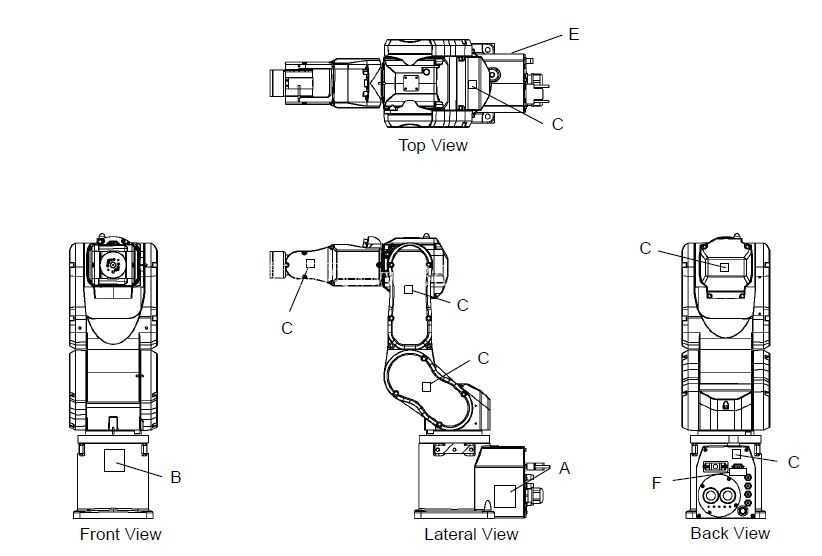

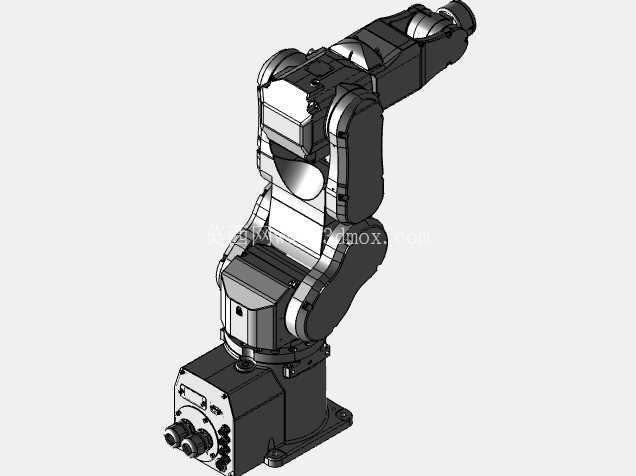

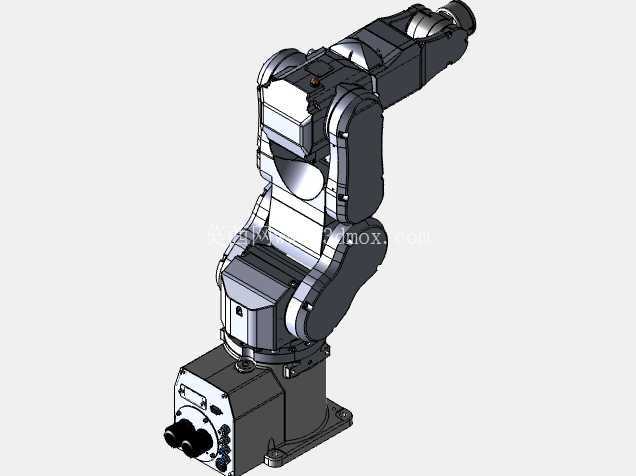

在3C电子精密装配、小型零部件上下料、轻载物料分拣这类对重复定位精度要求严苛的工位上，紧凑型六轴机械臂的选型一直是产线设计的核心环节，爱普生C4-A601S这类小负载六轴机型，正是针对这类窄空间、高精度作业场景开发的执行设备。从结构布局来看，该机械臂采用关节型串联构型，六个回转关节依次排布，从基座安装面到末端法兰的运动链经过紧凑化设计，在900mm臂展的覆盖范围内，没有多余的结构外凸，能够在密集排布的产线工位之间灵活穿行，不会和周边的工装夹具、输送线体产生运动干涉，这一点在3C行业的贴片、插件工位上优势尤为明显——这类工位往往设备排布密度高，留给机械臂的安装和运动空间十分有限，过大的臂体回转半径会直接导致工位布局无法落地。

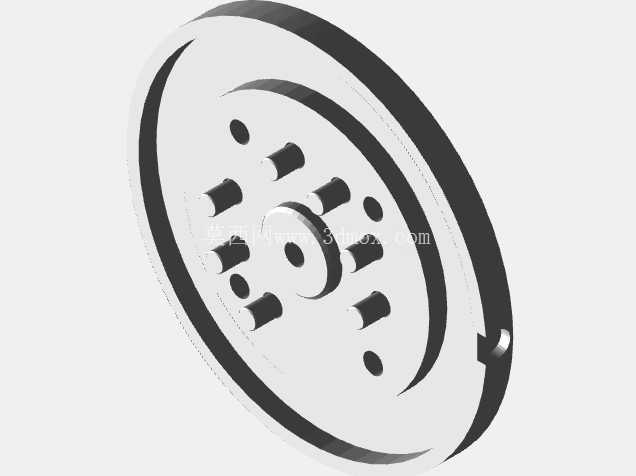

从实际作业能力来看，该机型4kg的有效负载完全覆盖小型电子元器件、精密五金件、小型塑料壳体的搬运与装配需求，末端法兰的安装接口采用行业通用的标准连接尺寸，可快速适配气动夹爪、真空吸盘、电动螺丝批、点胶阀等不同类型的末端执行器，无需额外设计复杂的转接法兰，能大幅缩短产线集成的调试周期。±0.02mm的重复定位精度，能够满足精密装配过程中孔轴对位、元器件贴装的精度要求，不会因为多次重复作业的位置偏差导致产品不良率上升，这对于消费电子类产品的组装环节来说，是直接影响产线良率的核心参数。

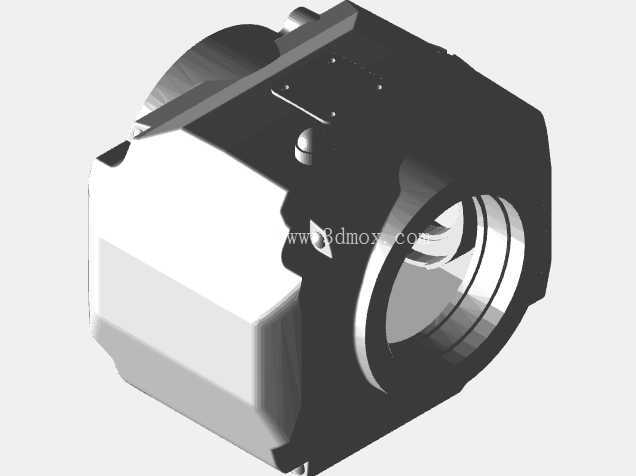

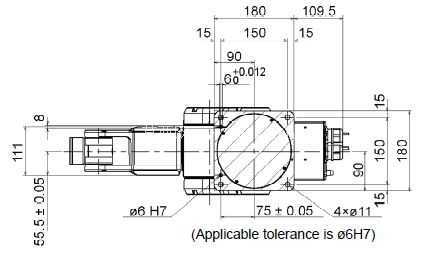

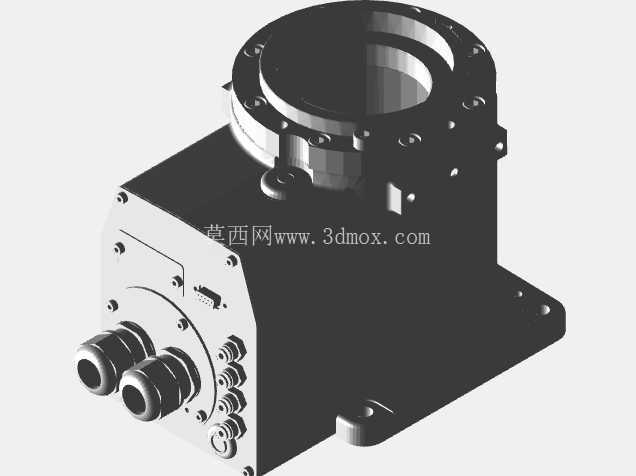

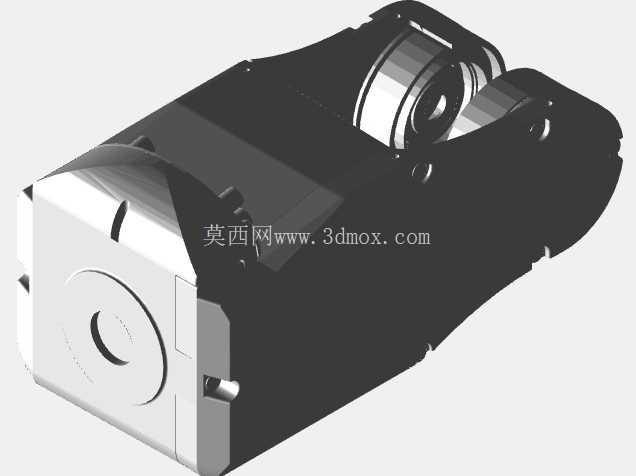

设计层面上，该机械臂的关节驱动单元全部集成在臂体内部，走线采用内置中空走线方案，外部没有裸露的拖链和线缆，一方面避免了作业过程中线缆剐蹭周边设备的风险，另一方面也减少了线缆长期弯折导致的老化破损问题，降低日常维护的频次。基座采用方形安装法兰结构，安装孔位经过对称设计，既可以采用落地式正装，也可以根据工位布局需求采用倒挂、侧装的安装方式，适配不同高度的作业面，比如在流水线侧面的检测工位，采用侧装方式可以让臂体的运动范围完全覆盖流水线的上下料位置，不需要额外加高机架，减少产线的搭建成本。

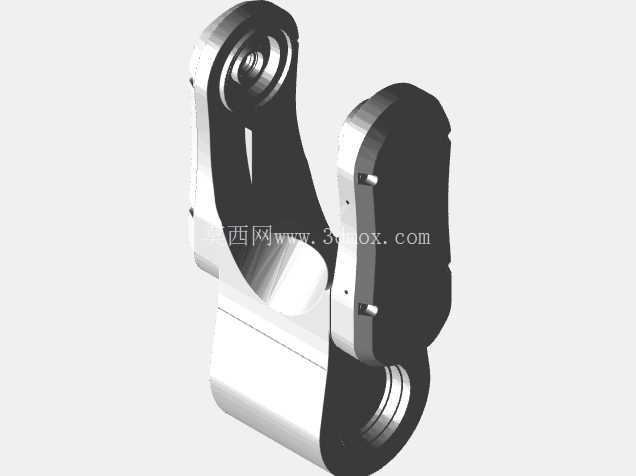

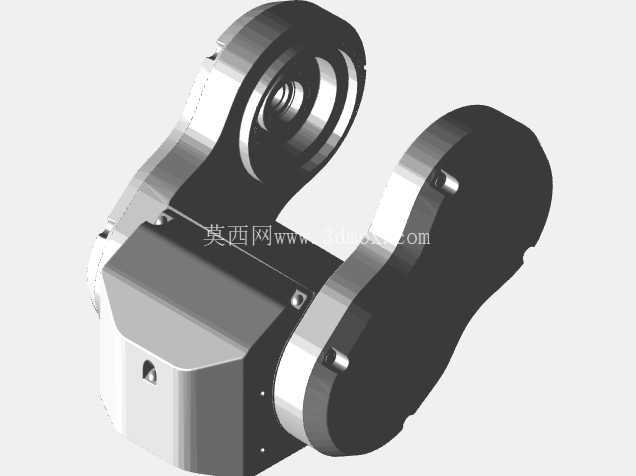

臂体的外形采用流线型包覆设计，所有关节的接缝处都做了平滑过渡，没有突出的螺栓头和尖锐棱角，一方面可以减少作业过程中积尘，适配部分有洁净度要求的作业车间，另一方面也避免臂体运动时勾挂工件或者操作人员的衣物，提升设备运行的安全性。各关节的运动范围经过合理分配，大臂和小臂的关节回转角度能够支持臂体折叠到很小的体积，在设备待机时可以收拢到基座上方，不占用过多的工位空间，方便产线周边的人员通行和设备维护。

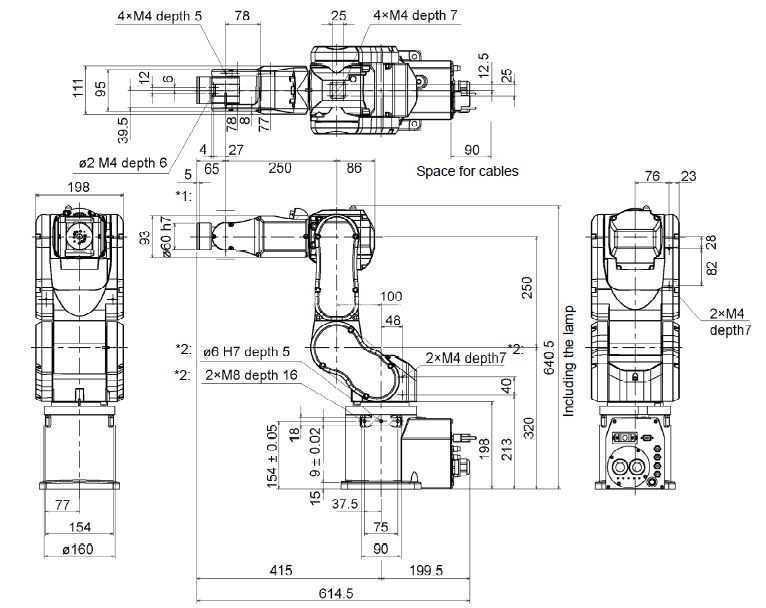

从安装边界来看，基座的安装平面需要保证足够的平面度，安装螺栓的强度要满足臂体全速运动时的倾覆力矩要求，避免长期运行后基座松动影响定位精度。臂体运动范围内需要预留足够的安全间隙，尤其是末端带载快速运动时，要考虑工件的外廓尺寸，预留出不小于50mm的安全距离，防止和周边设备发生碰撞。在进行产线集成的三维布局时，可以直接调用该模型进行运动仿真，模拟不同工位姿态下的臂体运动轨迹，提前排查干涉风险，优化工位的布局位置，减少现场调试时的整改工作量。对于结构设计人员来说，该模型的关节结构、走线方式、安装接口设计都有很高的参考价值，尤其是紧凑型六轴臂的内部空间排布思路，能够为自研小型机械臂的结构设计提供实际的参考依据，避免在空间布局、配重平衡这些细节上走不必要的弯路。
