三菱紧凑型六轴工业机械臂结构设计

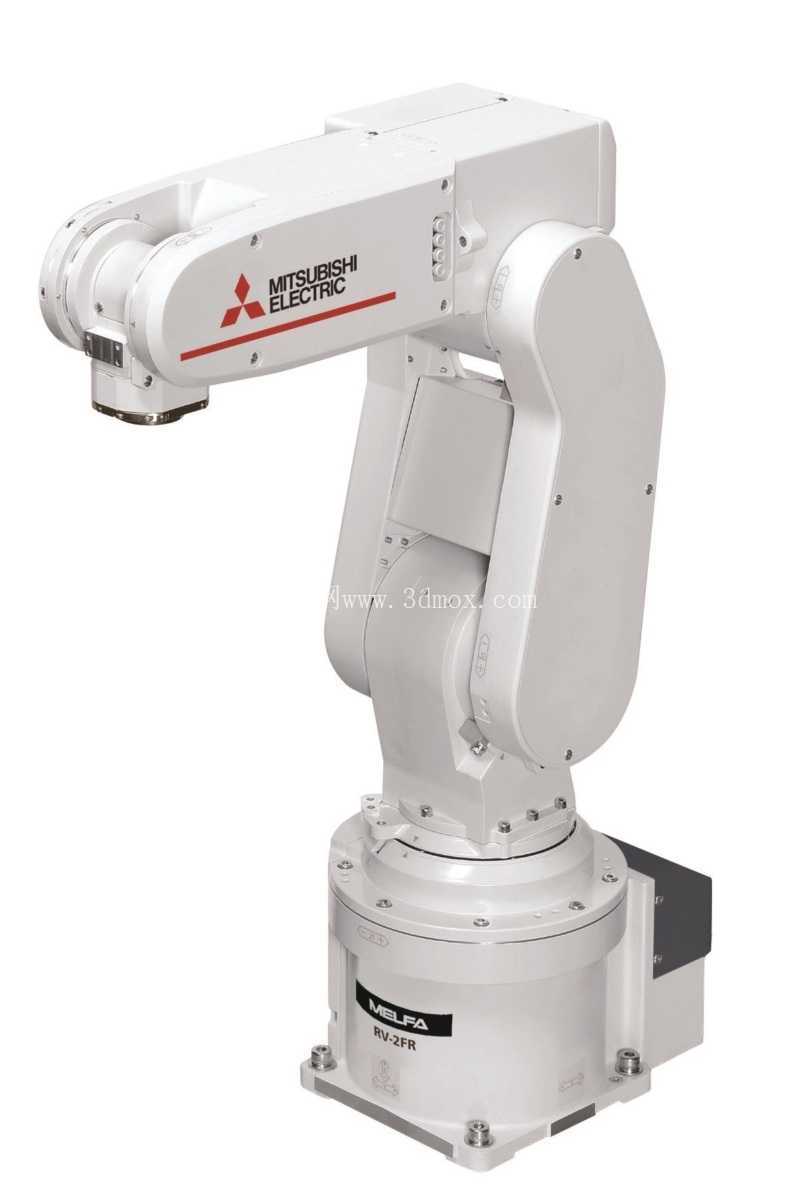

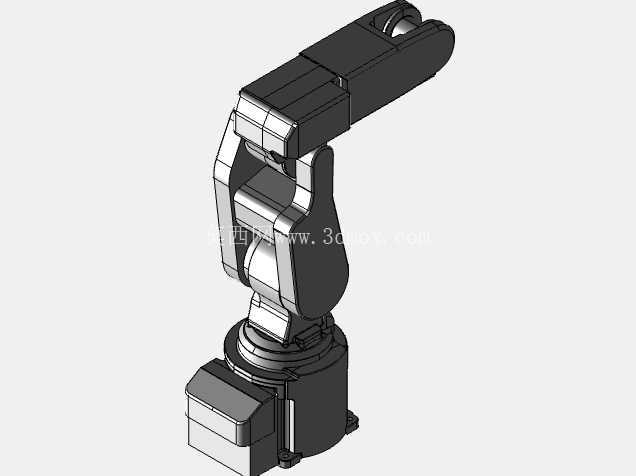

在3C电子精密装配、小型零部件上下料、实验室样本分拣这类对作业空间、重复定位精度有较高要求的场景里，紧凑型六轴机械臂的选型一直是结构工程师关注的重点，这款RV-2F系列的六轴机械臂，就是针对小负载紧凑作业场景开发的典型机型。从结构布局来看，该机械臂采用关节型串联结构，六个旋转轴的分布充分考虑了狭小空间内的姿态可达性，基座部分做了集成化设计，将驱动控制相关的连接模块整合在基座侧方，没有额外外凸的冗余结构，能最大程度压缩安装占用的平面空间，不管是安装在地面工作台、墙面支架还是天花板倒挂工位，都能适配对应的安装接口，不会因为安装方式的改变影响关节的运动范围。

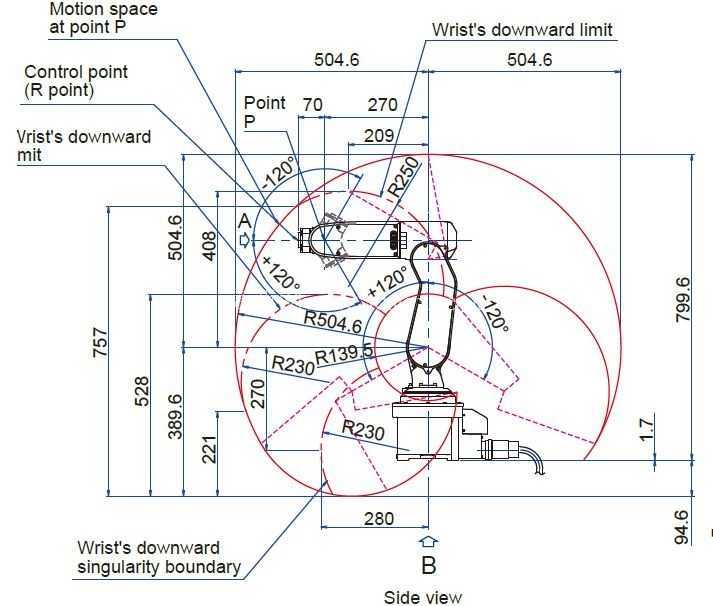

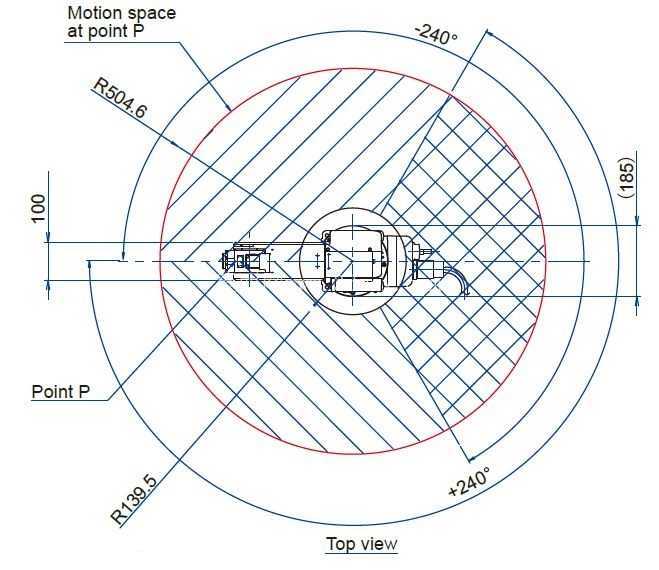

从实际作业能力来看，该机械臂的有效负载设定为3.5kg，刚好覆盖小型电子元器件装配、小工件涂胶、检测工位上下料这类常见的轻载作业需求，504mm的臂展长度，能在半径半米左右的作业范围内覆盖常见的小型工作台工位，不需要额外搭配长行程的外部行走轴，就能满足单工位多工序的作业覆盖。±0.02mm的重复定位精度，能满足精密电子元件插接、小型工件尺寸检测对位这类对位置一致性要求高的工序需求，不会因为多次重复作业出现位置偏差导致的良品率下降问题。

设计层面上，该机械臂的关节走线采用了内部中空走线的结构，所有动力线缆、信号线缆都从关节内部的中空通道穿过，避免了外部走线在关节快速转动时出现的线缆缠绕、磨损问题，也能减少外部线缆对作业空间的占用，避免机械臂运动过程中线缆和周边工装、工件发生干涉。臂体部分采用了轻量化的高强度铸铝结构，在保证关节结构刚性的前提下尽可能降低了运动部分的自重，既可以提升关节运动的响应速度，也能减少长时间高速运动带来的关节负载损耗，延长设备的实际使用寿命。关节处的密封结构做了针对性设计，能适配普通工业车间的粉尘环境，不需要额外加装复杂的外防护结构就能稳定运行，降低了现场部署的防护成本。

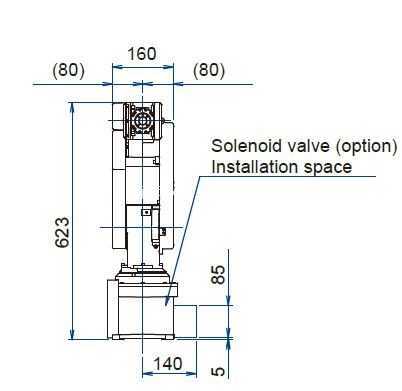

从安装边界来看，基座的安装孔位采用了标准化的圆周分布设计，不管是正装、侧装还是倒挂安装，都可以通过对应的法兰转接板快速固定，不需要对安装基面做复杂的定制化加工。机械臂的各关节运动范围做了软限位和硬限位的双重设计，在调试阶段可以根据现场的实际工位布局设置软限位边界，避免运动过程中臂体和周边的设备、工装发生碰撞，硬限位结构则作为最后一道安全防护，在软限位失效时强制锁止关节，避免出现设备损坏或者安全事故。

在实际产线适配中，这类紧凑型六轴机械臂可以搭配不同的末端执行器使用，更换夹爪、吸盘、涂胶阀、视觉相机等末端工具时，末端法兰的安装接口符合通用工业标准，不需要定制转接件就能快速换装，能快速适配不同工序的作业需求。臂体的外观采用了光滑的曲面设计，没有容易积尘的凹槽和缝隙，在洁净度要求较高的电子车间、医药分拣场景中，日常清洁维护也更加方便，不容易积攒粉尘影响车间洁净度。整体结构的重心经过优化设计，即使在高速运动启停的过程中，基座的受力也能保持均匀分布，不会因为重心偏移导致安装基面出现额外的振动，能更好的保证作业过程中的位置稳定性。
