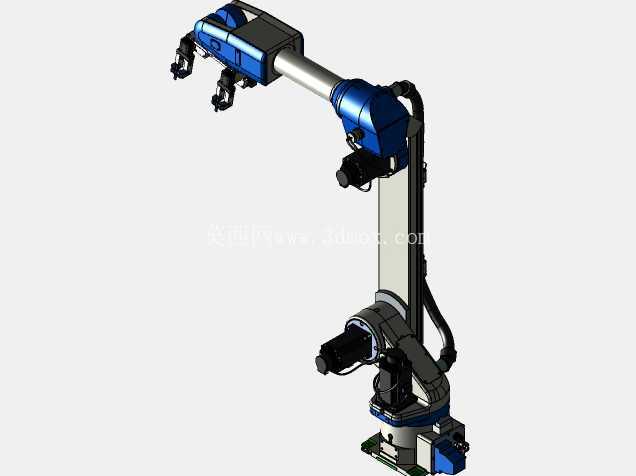

双夹爪协作式多关节工业机械臂结构

　　这款带双夹爪的多关节机械臂，在3C电子装配、小型零部件分拣、实验室样本转运这类轻载作业场景里适配性很强，区别于单夹爪臂体，它能在单次作业循环里完成取放两个不同工位的物料，省去末端执行器频繁更换的空行程，在节拍要求紧凑的流水线工位上，能把单循环作业效率提升近四成。从结构设计逻辑来看，臂体采用经典的六关节串联布局，基座部分做了方形安装法兰，四个角预留了沉头固定孔，安装时可以直接锁附在设备台面、铝型材机架或者移动AGV的搭载平台上，基座的回转支撑内置了走线通道，所有关节的动力线、信号线都从臂体内部的空腔穿过，外部仅在大臂与基座衔接的弯折处预留了一段防护拖链，避免作业过程中线缆剐蹭周边工装，也能减少线缆外露带来的积尘、老化问题。

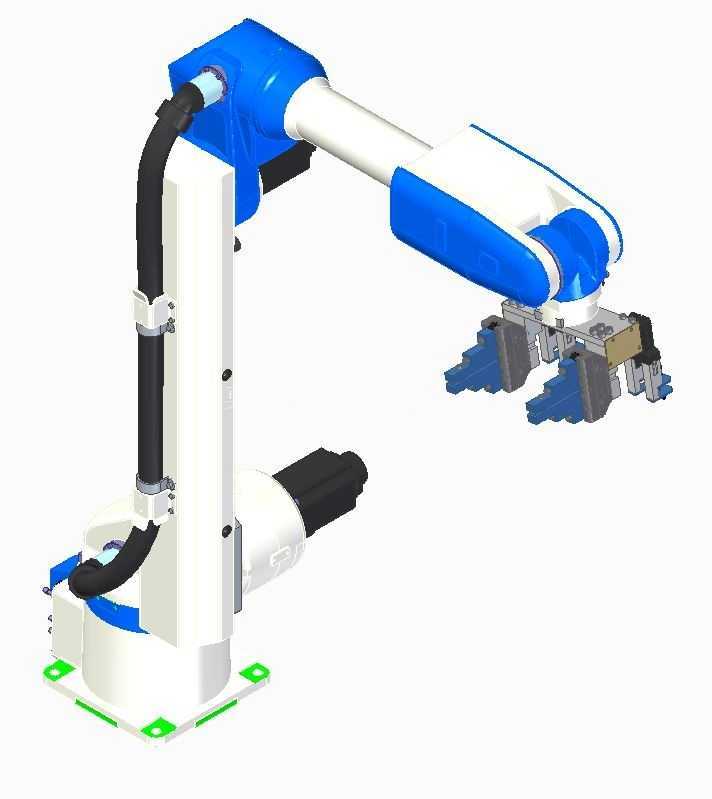

　　大臂与小臂的衔接关节做了偏置式布局，这种设计能让小臂在向下弯折作业时获得更大的俯角，不会和大臂结构产生运动干涉，覆盖的作业范围能适配常见的0.8米半径内的工位布局，不需要额外调整臂体安装位置就能覆盖相邻两个上下料点位。末端的双夹爪采用对称式安装布局，两个夹爪的夹持中心间距经过反复校核，刚好匹配常见流水线载具上两个料位的中心距，夹爪本身是平行气爪结构，夹持面做了防滑齿纹，针对不同材质的小件，比如塑料壳体、金属销钉、PCB板都能提供足够的夹持力，不会出现转运过程中物料滑落的问题，夹爪和小臂末端的连接采用标准快换接口，后期如果需要更换夹爪规格或者加装吸盘、视觉相机这类其他末端工具，不需要重新加工连接法兰，直接拆卸锁附螺丝就能完成更换。

　　设计过程中对臂体的配重做了优化，大臂后侧的动力元件安装位做了下沉处理，平衡前端小臂和夹爪的重量，减少关节伺服的持续负载，能有效降低长时间运行时的电机发热问题，臂体的外壳采用拼接式结构，每一段臂体的护板都用螺丝固定，后期维护时拆开对应段的护板就能直接检修内部的传动组件、线路，不需要把整段臂体拆解。安装边界方面，基座的固定孔位间距适配市面上通用的工业铝型材机架安装孔距，不需要额外做转接板，臂体完全伸展时的最大高度不会超过常见的设备安全防护栏高度，水平伸展到最大半径时，臂体最低点距离安装台面的预留间隙足够通过常规的流水线载具，不会出现运行时刮蹭台面物料的问题。

　　在实际应用里，这类双夹爪臂体常搭配视觉定位系统使用，在散乱小件分拣工位上，两个夹爪可以交替完成取料动作，减少臂体来回移动的等待时间；在装配工位上，一个夹爪取待装配零件，另一个夹爪取紧固件，能在一次对位过程中完成两个装配步骤，比单夹爪臂体的动作连贯性更强。臂体的关节限位做了软、硬双重设置，软件层面设置各关节的运动角度阈值，硬件层面在每个关节的极限位置加装了缓冲挡块，避免调试过程中程序出错导致臂体过转撞坏周边设备，夹爪的夹持力也做了分级调节空间，可以根据被夹持物料的硬度调整输出力，避免夹伤易碎的塑料件或者薄壁零件。从建模细节来看，臂体上所有的安装孔位、走线槽、密封槽都按照实际加工标准做了还原，夹爪的滑动导轨、传动齿轮的配合间隙也按照实际装配公差预留，导入仿真软件后可以直接做运动学仿真，验证各关节的运动范围、夹爪的开合行程是否满足工位需求，也能直接导出工程图用于零部件的加工生产。
