ArduinoUNOQ双架构开发板结构设计

　　做嵌入式项目选型和结构适配的时候，这块双架构主控板的三维结构能帮结构工程师省掉大量实测打样的时间。很多做边缘智能终端、小型机器人主控、工业数据采集节点的工程师都清楚，选主控板不能只看纸面参数，安装孔位、接口突出高度、板上元件的干涉边界，直接决定了外壳能不能顺利开模、外接模块能不能正常插接。这块板的结构设计完全遵循开源硬件的通用安装规范，四个角的安装孔位和标准Arduino UNO板完全对齐，做过相关项目的工程师不用重新调整安装柱位置，原有外壳的固定结构可以直接复用，能大幅缩短结构迭代周期。

　　板上的排针布局完全兼容经典UNO的扩展坞生态，两侧的黑色排母高度统一，插常规扩展板的时候不会出现一侧翘起、针脚接触不良的问题，电源接口、复位按键的位置都做了避让设计，就算在狭小的设备舱里，也能顺利插拔电源线、按动复位键，不用额外预留过大的操作空间。从板上元件布局来看，双主控的摆放位置经过了散热考量，高性能MPU区域预留了足够的铺铜散热空间，实时控制MCU放在靠近IO排针的一侧，做电机控制、传感器信号采集的时候，信号走线长度更短，能减少信号干扰，板上的USB接口、电源输入座的突出高度都控制在常规外壳壁厚允许的范围内，做外壳开孔的时候不用做特殊的沉台设计，普通的直开孔就能满足装配要求。

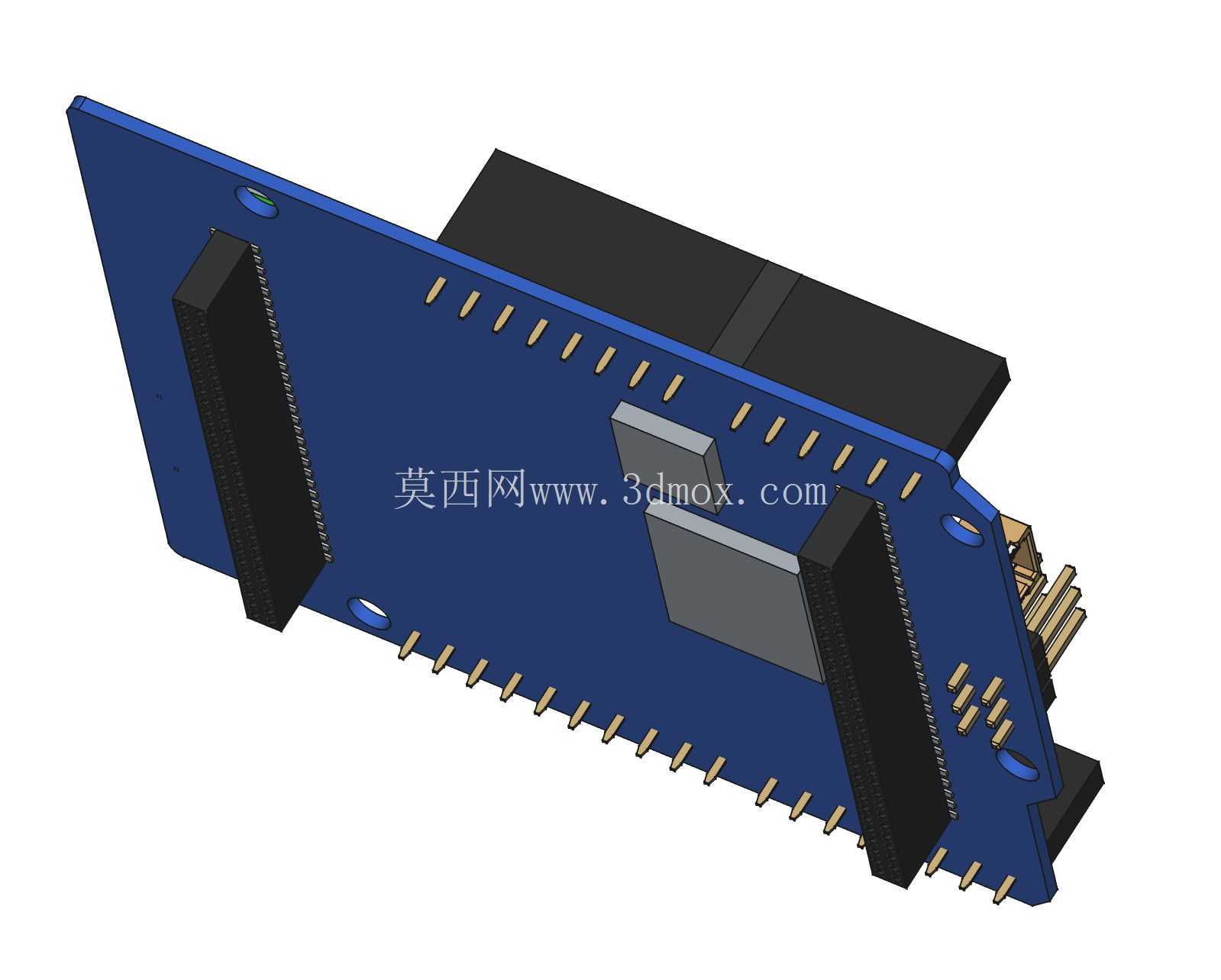

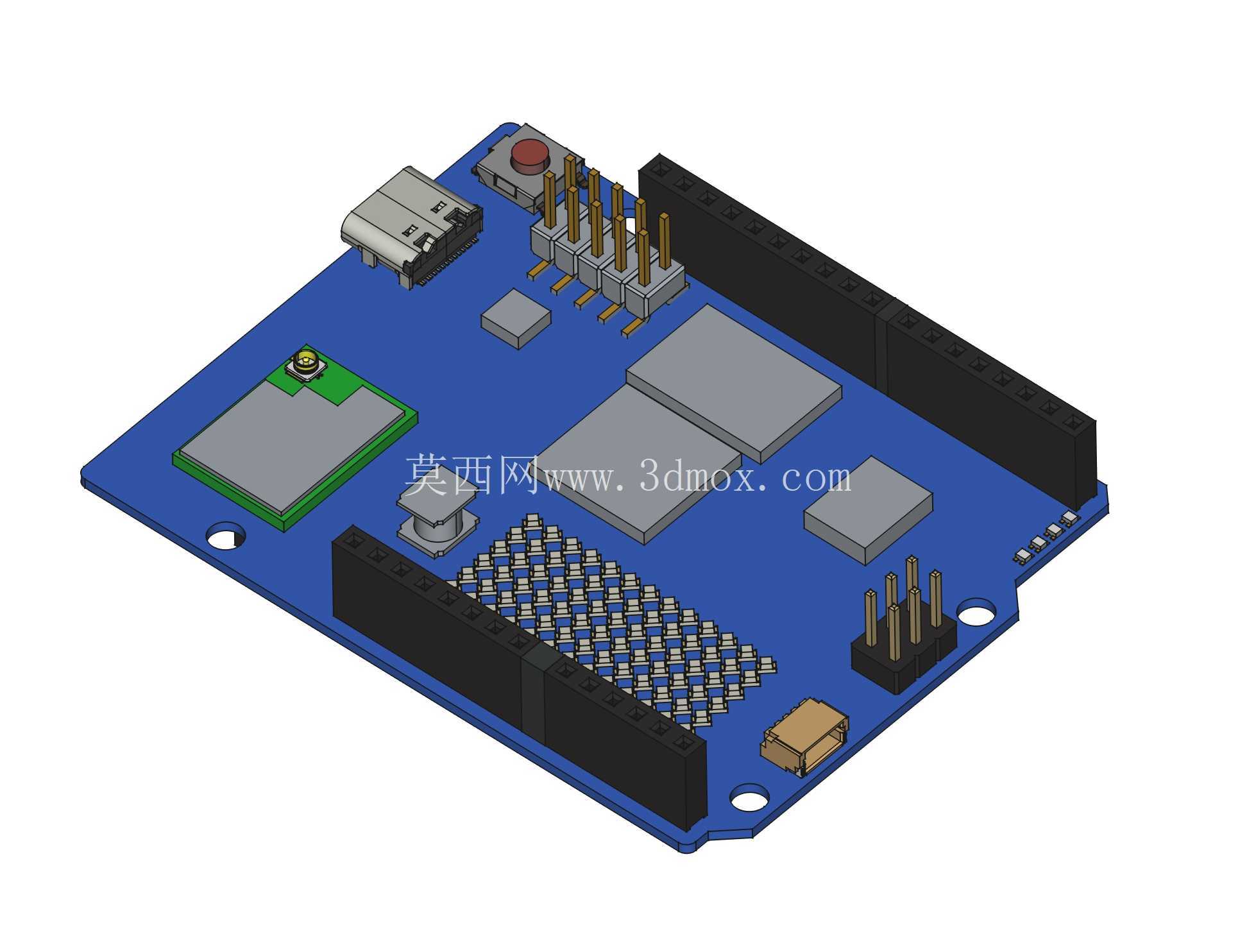

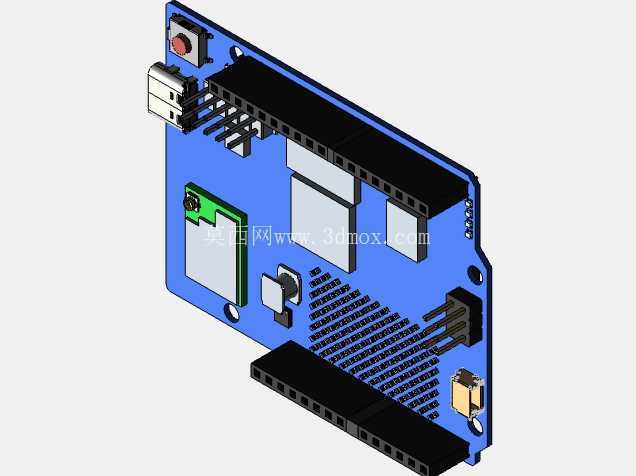

　　很多工程师做项目的时候容易忽略板上最高元件的高度，比如复位按键、USB接口的金属外壳、排针的顶端高度，这些尺寸如果没摸清楚，做出来的外壳要么盖不上，要么按键按不到位，这个三维模型把所有元件的外形高度、安装位置都做了1:1还原，导入装配体之后可以直接做干涉检查，不用拿着实物反复测量。在实际项目应用里，这块板适合做需要同时运行Linux系统和实时控制任务的场景，比如小型智能巡检机器人的主控，Linux侧跑视觉识别、数据上传的任务，实时MCU侧负责电机驱动、传感器数据读取，不会出现系统卡顿导致控制失步的问题；也可以用在工业边缘采集节点上，Linux侧跑数据解析、边缘计算逻辑，实时侧负责高速采集工业传感器的信号，比单主控的方案稳定性更高。做结构设计的时候，要注意板上Type-C接口的插拔方向，预留足够的插拔空间，不要在接口正前方布置加强筋或者其他结构件，不然插数据线的时候会被挡住；复位按键的顶端距离板基的高度要和外壳按键的行程匹配，外壳上的按键帽不要压到复位键的常开触点，避免出现一直复位的情况。板上的固定孔是适合M3铜柱的尺寸，安装的时候不要用过长的螺丝，不然螺丝顶到板背面的焊盘会造成短路，模型里已经还原了孔位的沉头深度，装配的时候可以直接在软件里模拟螺丝拧入的深度，提前选好合适长度的紧固件。

　　另外板上的排母是标准2.54mm间距，做外接接线端子扩展的时候，不用重新做转接板，直接用杜邦线就能连接，模型里把排针的针脚长度也做了还原，做接线的时候可以提前估算线材的弯曲半径，避免线序接错之后线材挤压板上的元件。很多新手工程师做开发板外壳设计的时候，容易把板的厚度算错，加上焊盘突出的高度，导致外壳上下盖合起来之后压到板上的贴片元件，这个模型把板基厚度、贴片元件的突出高度、接插件的总高度都做了准确还原，导入结构软件之后直接测量就能拿到准确的尺寸，不用反复打样调整。对于做教学实验平台的开发者来说，这个模型也可以直接用来做实验箱的内部结构布局，把开发板固定在实验箱的安装位上，预留好各个接口的引出位置，学生做实验的时候不用频繁接线，直接通过面板上的外接端子就能连接传感器和执行器。
