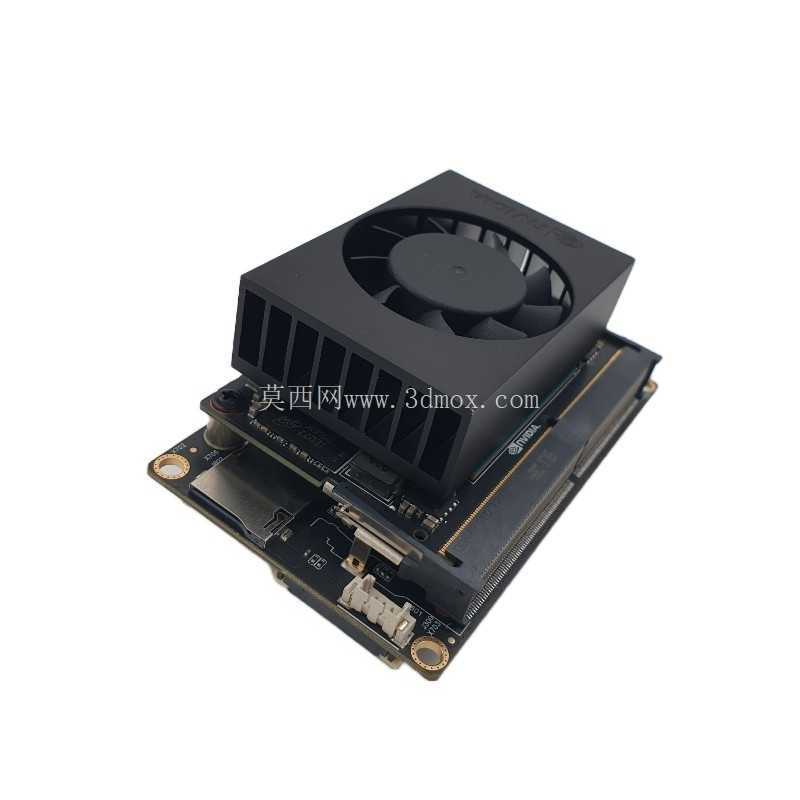

搭载Jetson Xavier NX的A203载板结构

　　在边缘AI计算设备的结构设计工作中，载板作为核心算力模块的承载与扩展载体，其结构合理性直接决定整套计算单元的部署适配性与运行稳定性，本次涉及的A203载板是专为Jetson Xavier NX算力模块设计的配套承载结构，整套结构包含载板本体、主动散热模组两大部分，可直接作为独立边缘计算单元嵌入各类智能设备中。从实际应用场景来看，这类载板结构常被集成在工业视觉检测设备、户外智能巡检机器人、车载路侧感知单元、小型智能安防分析终端中，区别于通用消费级计算主板，这类面向边缘场景的载板不需要冗余的扩展接口，所有结构设计都围绕算力模块的固定、散热路径规划、安装孔位适配、核心接口防护展开。

　　从结构设计思路来看，载板本体采用标准板卡式布局，核心算力模块的安装区域位于板卡中部偏上位置，刚好匹配上方散热模组的安装基准，散热模组采用轴流风扇加铝制散热鳍片的组合结构，鳍片底部与算力模块的核心散热面直接贴合，不需要额外转接结构，风扇的供电走线直接从板卡预留的焊盘位置引出，避免飞线带来的结构干涉问题。板卡的安装边界严格遵循嵌入式计算模块的通用安装规范，四个角位置预留了标准固定孔位，孔位周边做了露铜加固处理，避免长期振动环境下固定位置出现板材开裂问题，板卡的整体厚度控制在嵌入式设备常用的板厚范围内，搭配散热模组后的总高度可以适配绝大多数紧凑型设备的内部安装空间，不需要额外对设备壳体做加高改造。

　　接口部分的布局完全考虑现场部署的接线需求，常用的电源接口、数据传输接口、外设扩展接口全部布置在板卡的单侧边缘，其余侧边不布置外凸接口，方便设备内部的走线规划，也能避免多方向接线带来的结构干涉问题，接口的焊接位置做了局部补强，应对工业场景下频繁插拔接线的受力需求。散热结构的设计上，风扇采用下沉式安装方式，风扇本体嵌入鳍片的预留槽位中，既可以压缩整体散热模组的高度，也能让风扇吹出的气流完全穿过鳍片间隙，避免气流旁通导致的散热效率下降，鳍片的齿间距经过优化，在有限的体积内兼顾散热面积和风阻表现，即使在密闭的设备壳体内部，也能保证算力模块满负载运行时的核心温度控制在合理区间。

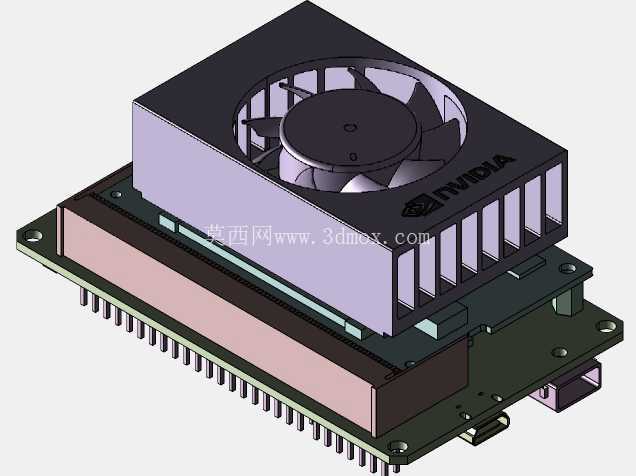

　　载板上的电子元件布局做了分区规划，功率元件全部布置在靠近散热风道的位置，敏感信号元件则远离风扇与功率区域，减少电磁干扰对信号传输的影响，板卡边缘做了圆角处理，避免安装过程中板边毛刺划伤操作人员或者设备内部的走线。在实际选型适配过程中，这类载板结构可以直接替换同规格的嵌入式计算载板，不需要修改原有设备的安装固定结构，接口定义也完全兼容通用的Jetson Xavier NX配套载板标准，降低设备升级改造的结构改造成本，对于做智能设备集成的结构工程师来说，这类标准化的载板结构可以直接纳入选型库，不需要从零开始做板卡的结构设计，只需要根据载板的安装尺寸调整设备内部的固定支架与开孔位置即可。整套结构的建模过程严格按照实物的装配关系搭建，载板与散热模组之间的固定螺柱高度、孔位对齐精度都完全还原实际装配状态，每个接口的外凸尺寸、元件的高度都做了1:1还原，在做设备整体的干涉检查时，可以直接调用该模型进行装配验证，不需要额外测量实物尺寸，能有效缩短设备开发阶段的结构验证周期。
