ARK Jetson Orin NX无人机飞控板卡结构设计

　　这款飞控硬件的结构设计完全围绕无人机机载端的高可靠运行需求展开，板载核心计算单元选用Jetson Orin NX模块，能够在机载有限空间内完成多传感器融合、自动驾驶路径解算、实时图像识别这类高算力负载，适配工业级无人机、自动驾驶旋翼机、行业巡检飞行器的机载计算与控制需求，可直接作为整机飞控与算力核心集成到无人机航电系统中，无需额外扩展核心计算单元。从结构布局来看，板卡采用矩形PCB基材设计，四角预留标准安装孔位，孔位间距匹配行业通用飞控安装规格，安装孔周边做了露铜接地处理，既可以通过铜柱与机架结构固定，也能实现板卡与机架的等电位连接，降低机载电磁干扰对传感器与计算单元的影响。

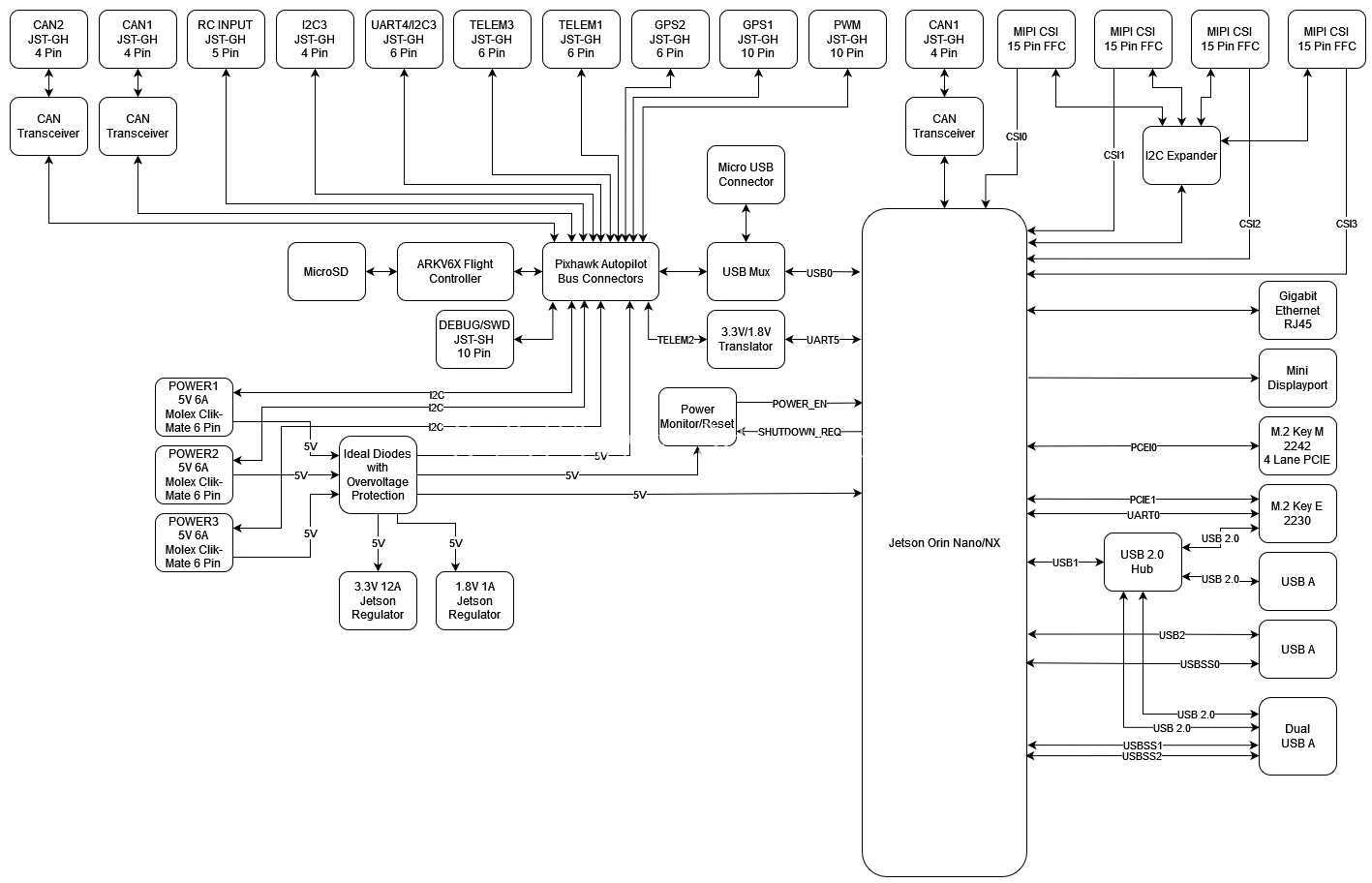

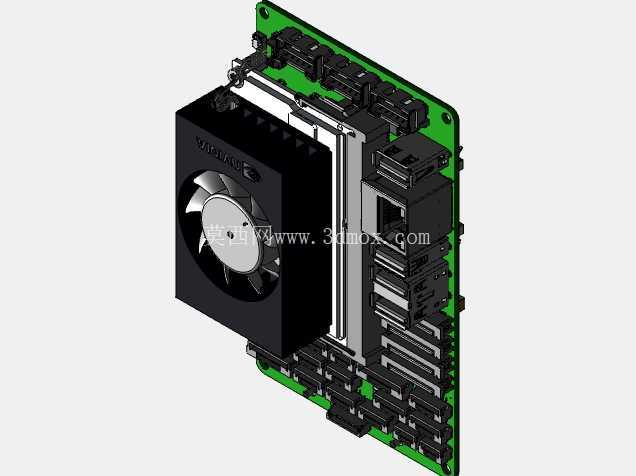

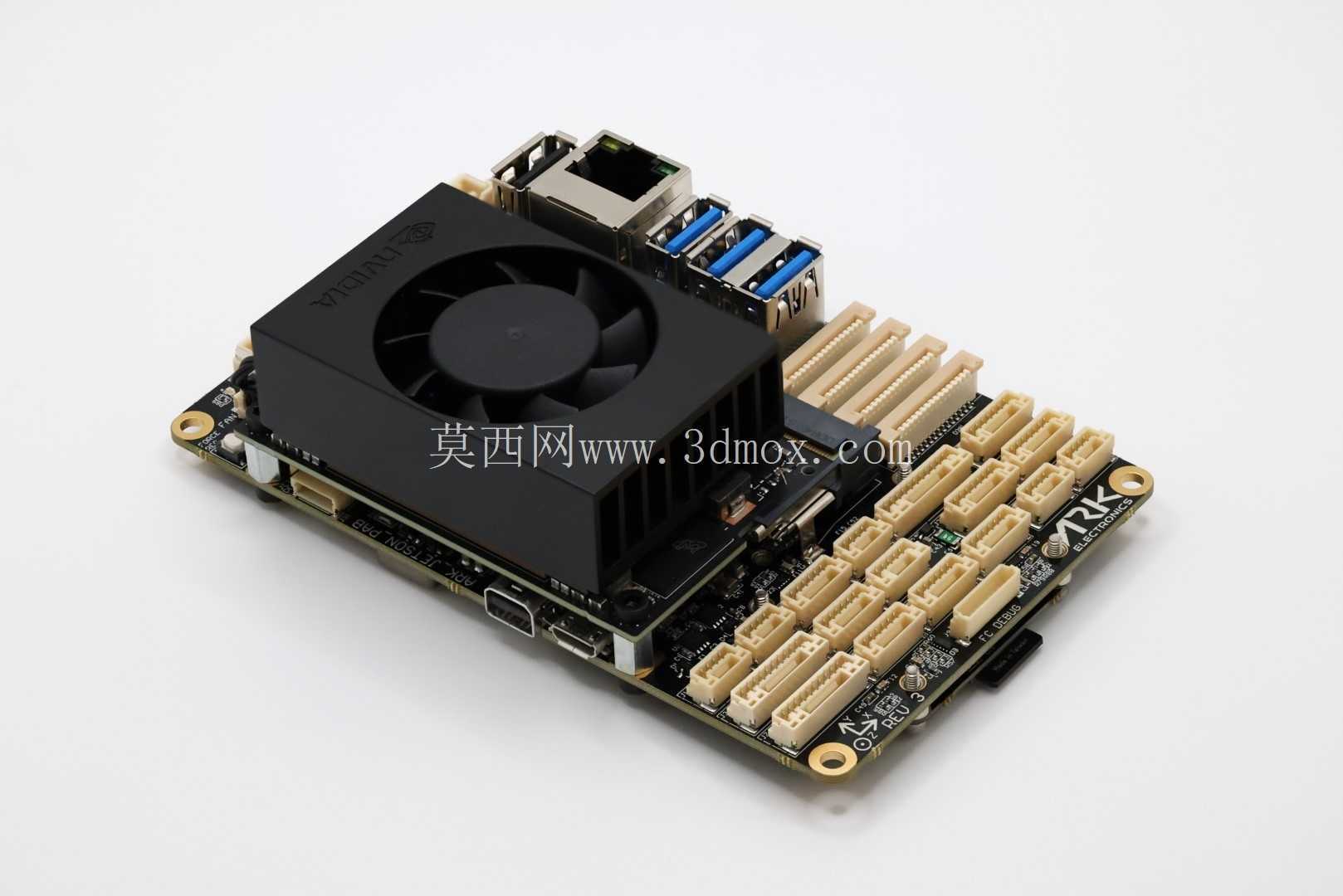

　　板卡边缘排布的接口全部采用卧式贴片设计，接口朝向与板卡平面平行，集成了多路串行通讯接口、以太网接口、CAN总线接口以及存储扩展接口，能够直接对接GPS模块、光流传感器、数传电台、舵机、电调等机载外设，接口引脚定义兼容Pixhawk自动驾驶总线规范，现有无人机外设无需重新制作转接线缆即可直接对接，大幅降低整机集成的改造成本。板卡上的核心计算模块采用板对板连接器贴装在PCB中部区域，模块上方预留了统一高度的散热安装柱，可直接匹配配套的散热片与散热风扇，散热接触面与计算模块核心区域完全贴合，能够在高负载运算工况下将核心温度控制在器件允许的工作范围内，避免高温降频影响飞控实时性。

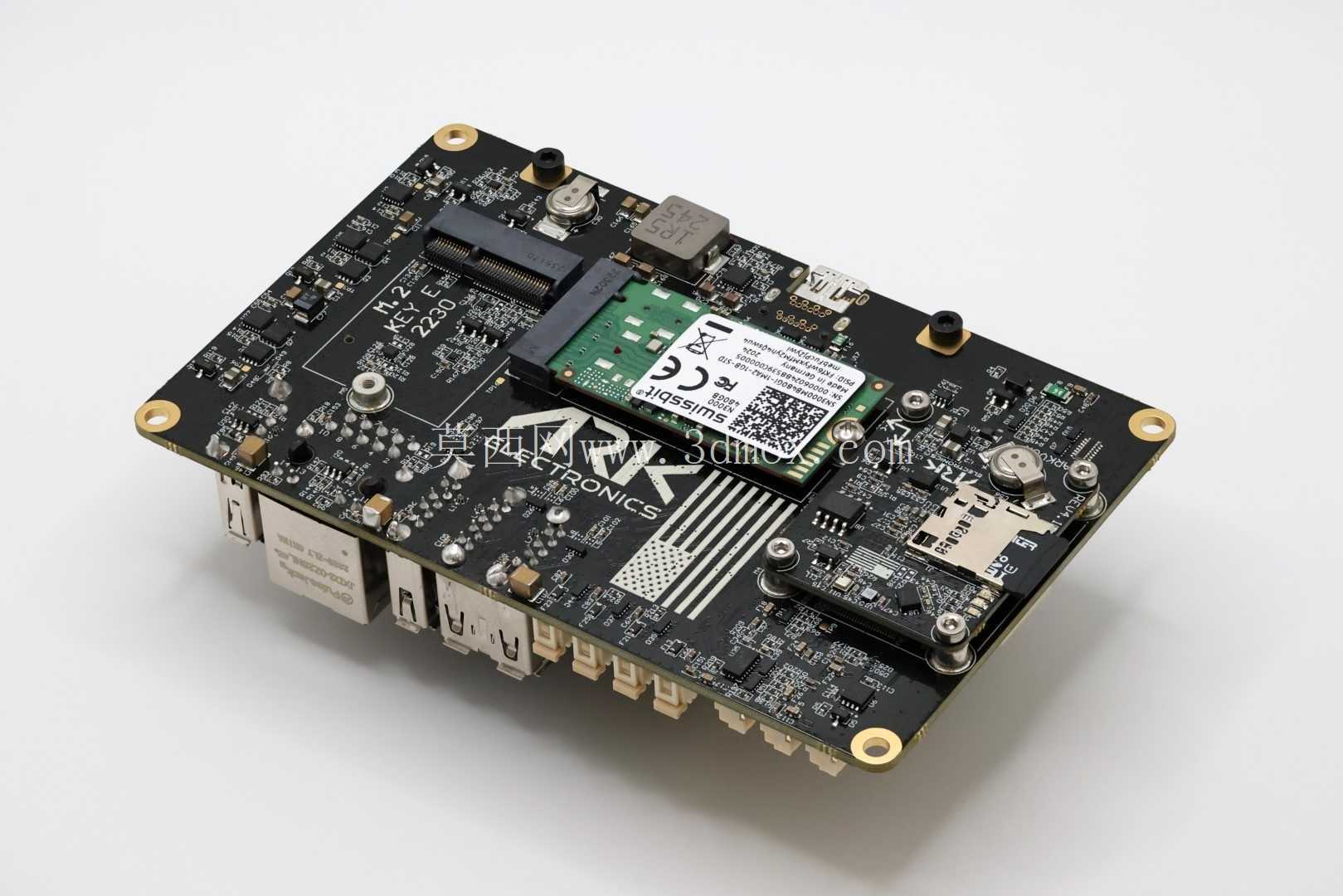

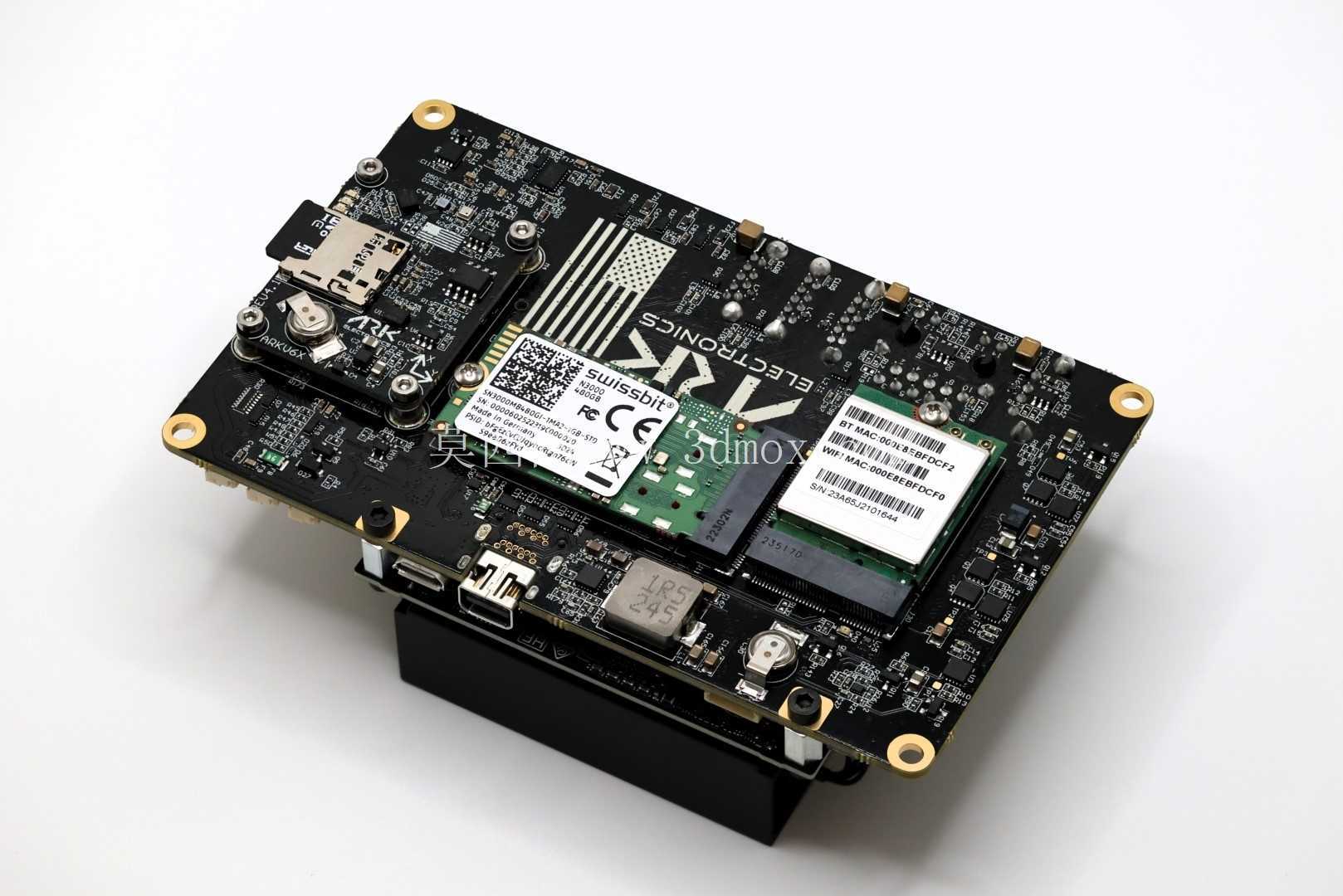

　　存储单元选用工业级固态存储芯片，贴装在核心模块侧方，远离板上电源转换区域的发热源，同时存储芯片周边做了局部阻焊开窗处理，提升焊接可靠性与散热效率，满足机载振动环境下的长期稳定运行要求。板卡上的电源转换电路集中布置在板边一侧，输入输出回路做了分区隔离，功率器件下方铺设大面积铜皮辅助散热，电源输入端口做了防反接、过流保护设计，能够适配无人机动力电池的宽电压输入范围，避免机载电压波动造成板卡复位或器件损坏。板卡上预留的飞控专用协处理器区域，与核心计算单元通过高速总线连接，可独立完成飞行姿态解算、舵机控制输出这类实时性要求极高的任务，即便核心计算单元处于高负载运算状态，也不会影响飞控基础控制功能的响应速度，保障飞行安全。

　　从安装边界来看，板卡整体厚度控制在较低范围，板上最高器件为散热风扇安装位，整体高度满足小型无人机机舱内部的空间要求，所有接口的插拔方向都预留了足够的操作空间，装机后无需拆卸板卡即可完成外设线缆的插拔调试。板卡表面的器件排布充分考虑了机载振动环境下的可靠性，大质量器件全部采用加固焊接设计，连接器选用带锁扣的型号，避免飞行过程中振动导致线缆松脱或器件虚焊。在电磁兼容设计上，板卡上的高速信号走线全部做了阻抗匹配与包地处理，敏感的模拟传感器电路与数字电路、电源电路做了分区隔离，减少板上不同功能模块之间的电磁串扰，保障GPS、磁罗盘这类敏感传感器的测量精度，不会因为板卡自身电磁干扰导致传感器数据异常。这款板卡的结构设计没有追求冗余的功能堆叠，所有布局都围绕机载场景的可靠性、集成便捷性展开，既能够满足行业级无人机对高算力飞控的需求，也能通过标准化的安装与接口设计，降低整机厂商的集成难度，适配多旋翼、固定翼、垂直起降等不同构型的无人机平台，可直接用于巡检、测绘、行业作业类无人机的航电系统集成。
