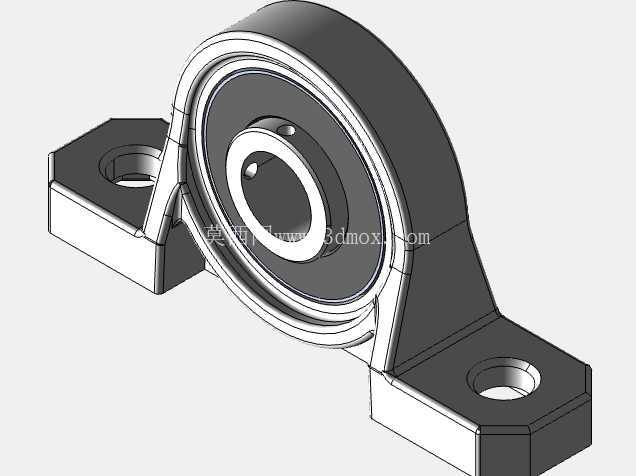

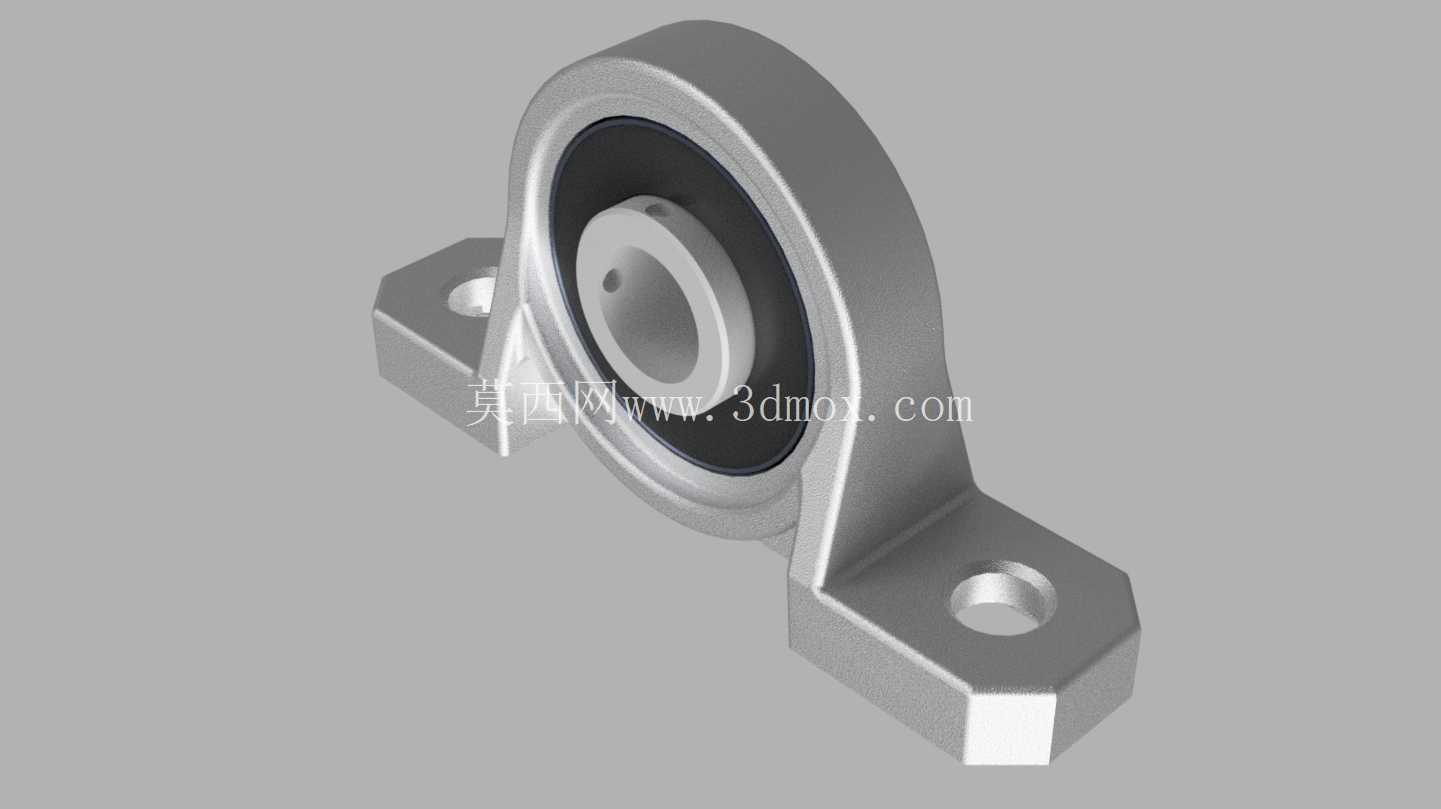

KP08自调心立式带座支撑轴承结构

在桌面级3D打印机的运动轴系搭建、小型数控车床的进给端支撑、轻型输送线的从动辊固定场景里，这类小内径带座支撑轴承的选型合理性，直接决定了整套传动结构的运行稳定性与后期维护成本。KP08规格的支撑轴承内径为8mm，刚好适配市面多数小型设备常用的8mm光轴，不需要额外加工轴套或者变径结构，能大幅缩短装配环节的加工周期。

从结构设计逻辑来看，这款轴承采用立式菱形双安装脚的座体结构，两个安装孔对称分布在轴承承载中心的两侧，安装时不需要额外加工定位止口，只需要在安装基板上按照孔距加工两个对应的通孔，用螺栓锁紧即可完成固定，对安装面的平面度公差容忍度较高，哪怕是普通铝型材搭建的机架、薄钢板焊接的小型设备架，都能直接安装使用，不需要额外做安装面的精铣加工。内置的轴承本体具备自调心功能，当光轴存在轻微的同轴度偏差、或者安装面有小角度倾斜时，轴承内圈可以跟随轴的角度做自适应偏转，不会出现卡滞、抱死或者异常磨损的问题，这一点对于非精密机加工的DIY设备、小批量试制的非标设备来说非常实用，能降低对零件加工精度的要求，压缩整体制造成本。

从实际使用的功能特性来说，这类带座支撑轴承属于预润滑免维护类型，出厂时内部已经填充了适配常规工况的润滑脂，日常使用不需要定期拆开注油，在常温、无强腐蚀、无高粉尘的常规车间环境或者桌面设备使用场景下，能实现长时间无故障运行。座体采用锌合金压铸成型，整体重量轻但结构刚性足够，能承受径向的中等载荷，同时可以承受一定程度的轴向窜动，刚好匹配小型传动结构的受力特点——不管是3D打印机的X/Y轴光轴支撑，还是小型数控机床的丝杠端支撑，亦或是小型传送带的辊筒两端固定，其承载能力都能完全覆盖使用需求，不会出现座体断裂或者轴承过早疲劳的问题。

在安装边界尺寸上，这款轴承的座体总高度、两个安装孔的中心距、安装孔的孔径都做了标准化设计，和同规格的KP系列带座轴承完全通用互换，设备后期维护时如果出现轴承磨损，不需要重新修改安装位的尺寸，直接采购同规格配件替换即可，大幅降低后期运维的配件采购成本和更换工时。轴承内圈的顶丝结构可以直接锁紧在光轴上，不需要额外加工轴肩或者卡簧槽，只需要将光轴穿入内圈后拧紧侧面的紧定螺钉，就能实现轴和轴承内圈的同步转动，装配工序非常简单，哪怕是没有专业装配经验的人员，也能快速完成安装调试。

很多做小型非标设备设计的工程师在选型时，往往会忽略这类小支撑件的细节，要么选用了没有自调心功能的普通直线轴承或者深沟球轴承，导致装配时因为公差累积出现卡滞，要么选用了座体尺寸过大的重型带座轴承，造成设备整体结构冗余、成本上升。而KP08这类小规格带座支撑轴承，刚好平衡了安装便捷性、承载能力、成本控制三者的关系，在轻型传动结构里的适配性非常高。需要注意的是，这类轴承不适合重载、高速或者强冲击的工况，比如大型机床的主轴支撑、重型输送线的主辊筒固定就不适用，但在桌面级制造设备、小型自动化工装、轻型输送机构的场景下，其结构优势能得到充分发挥。建模时需要重点还原座体的压铸圆角、安装孔的沉头结构、轴承内圈的紧定螺钉位置、以及轴承外圈和座体的配合公差，确保模型导入装配体后能直接用于干涉检查和安装模拟，不需要额外做结构修正。
