M2.5规格黄铜热熔螺纹嵌件结构设计

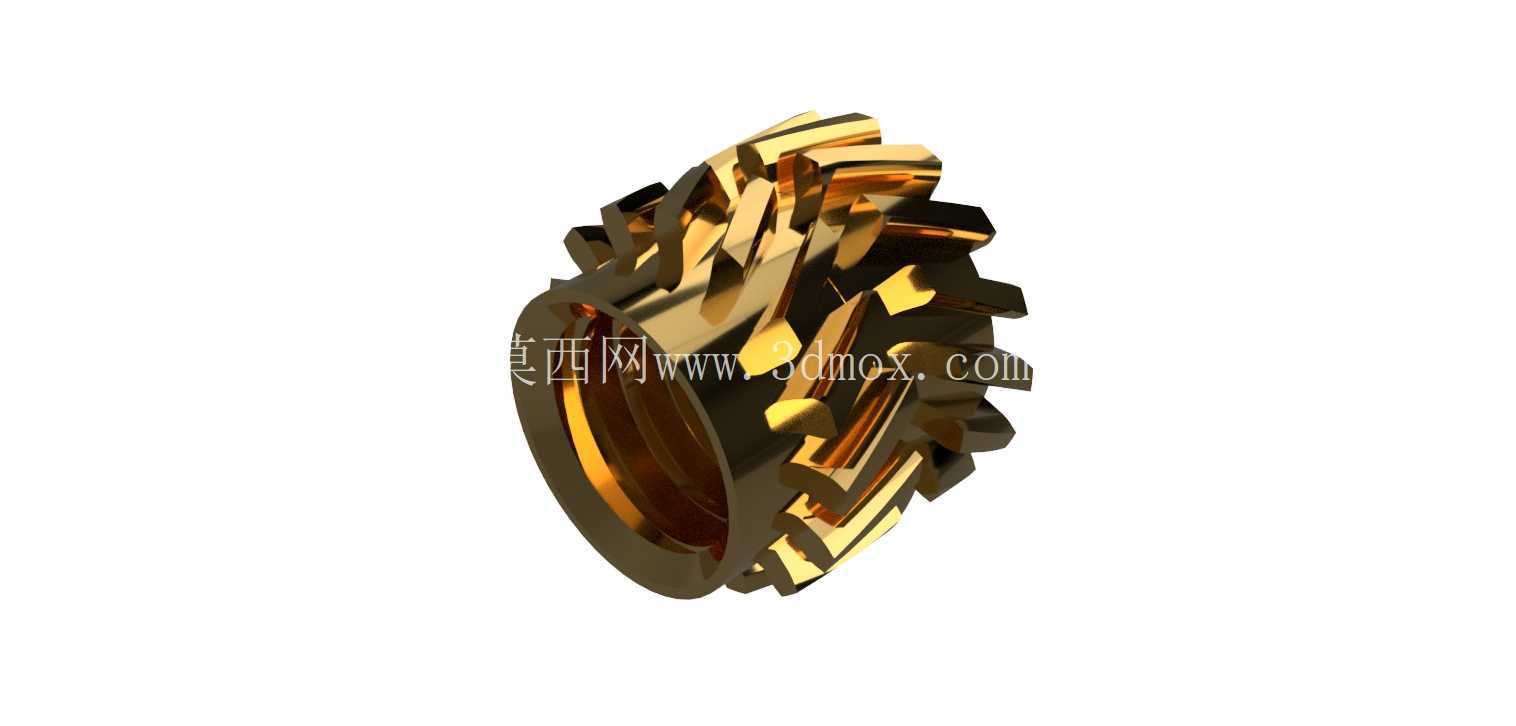

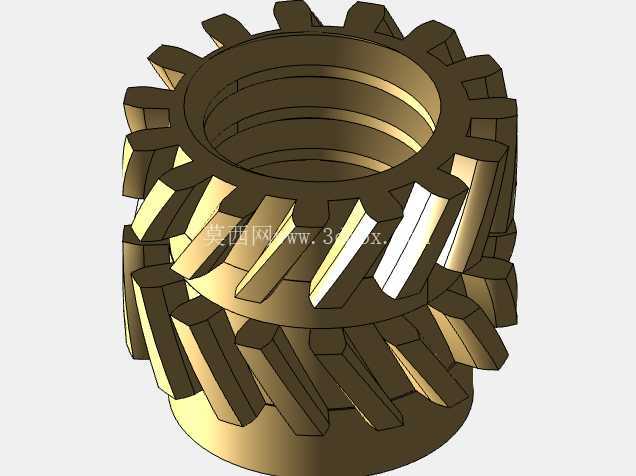

　　在消费电子壳体、3D打印功能件、小型通讯设备结构的注塑装配环节，塑料基材本身的螺纹牙型抗剪切强度不足，反复拆装后极易出现滑牙、螺纹孔开裂的问题，热熔螺纹嵌件就是针对这一痛点设计的结构连接件，通过热压或者注塑预埋的方式植入塑料基体内部，形成可靠的内螺纹连接位点。这款M2.5规格的热熔嵌件，外径设定为3.5mm，轴向总长度3mm，尺寸边界完全适配常见的薄壁塑料件安装需求，比如厚度3mm左右的ABS、PC壳体，安装后不会出现嵌件穿透壳体或者埋入深度不足的问题，外圆的多组斜向滚花与端面的止退卡槽结构，是经过多轮拉拔力测试优化后的构型，相比普通直纹滚花的嵌件，斜向滚花在嵌件热熔植入冷却后，能和熔融后重新固化的塑料形成多方向的机械咬合，不仅能承受更大的轴向拉拔力，还能抵抗螺丝拧紧时产生的周向扭矩，避免嵌件在塑料孔内跟转。从设计逻辑上看，这类嵌件的内螺纹严格遵循普通公制粗牙螺纹的公差标准，和常规M2.5机牙螺丝的配合间隙控制在合理范围，既不会因为间隙过大导致螺丝锁紧晃动，也不会因为公差过紧出现螺丝拧入卡顿、滑牙的问题。嵌件本体采用黄铜材质，一方面是因为黄铜的导热性能优异，热熔植入时热量能快速均匀传导到整个嵌件表面，让接触位置的塑料均匀熔融，不会出现局部过热碳化或者局部熔融不足导致的嵌件歪斜；另一方面黄铜的自身强度足够，螺纹牙型的抗变形能力强，能满足至少数十次的反复拆装需求，不会因为多次拧入螺丝导致内螺纹变形失效。

　　在实际选型应用中，这款3mm长度的嵌件适配的塑料基材安装孔深度需要预留3.1-3.2mm，安装孔的预制孔径建议控制在3.1mm左右，热熔时的压入温度根据塑料材质调整，比如ABS材质控制在210-230摄氏度，压入速度保持匀速，避免速度过快导致塑料溢料过多或者嵌件压入深度超差。对于3D打印的PLA、PETG材质零件，使用这款嵌件时可以适当降低热熔温度，依靠嵌件的余温融化接触层的打印耗材，压入后静置10秒左右待材料完全冷却固化，就能形成可靠的连接位点，相比直接在3D打印件上攻丝，连接强度能提升5倍以上，完全满足小型结构件的装配需求。

　　嵌件外圆的滚花齿形角度和深度也经过针对性优化，齿深控制在0.2mm左右，既不会因为齿过深导致预制孔需要过大的安装余量，也不会因为齿过浅导致咬合不足，齿形的斜向角度和嵌件拧入螺丝的受力方向匹配，当螺丝拧紧带动嵌件产生周向转动趋势时，斜向的齿会进一步卡入固化的塑料层，形成自锁效应，杜绝跟转问题。在通讯类小型设备的结构设计中，这类小规格热熔嵌件常用于PCB板固定、外壳拼接、接口模块锁紧的位置，因为通讯设备往往需要多次拆装调试，普通的自攻螺丝连接在多次拆装后会导致塑料孔磨损，而预埋热熔嵌件的结构能长期保持连接可靠性，同时黄铜材质的嵌件不会出现锈蚀问题，能满足室内外通讯设备的长期使用要求。

　　在注塑生产环节，这类嵌件可以通过治具定位直接放在注塑模具内，完成注塑后和塑料件融为一体，相比后期热熔压入的方式，注塑预埋的嵌件位置精度更高，和塑料的结合强度也更好，适合大批量生产的消费电子、通讯配件产品。设计这类嵌件三维模型时，需要重点关注外圆圆度、内螺纹同轴度、滚花齿的均匀性，避免因为模型尺寸偏差导致实际生产出的嵌件出现压入歪斜、螺丝拧入不顺的问题，同时要严格控制嵌件的端面倒角，两端的内孔倒角和外圆倒角能在压入时起到导向作用，降低压入时的阻力，也能避免压入过程中刮伤塑料孔壁产生多余碎屑，影响装配精度。
