船型翘板电源开关结构三维数模

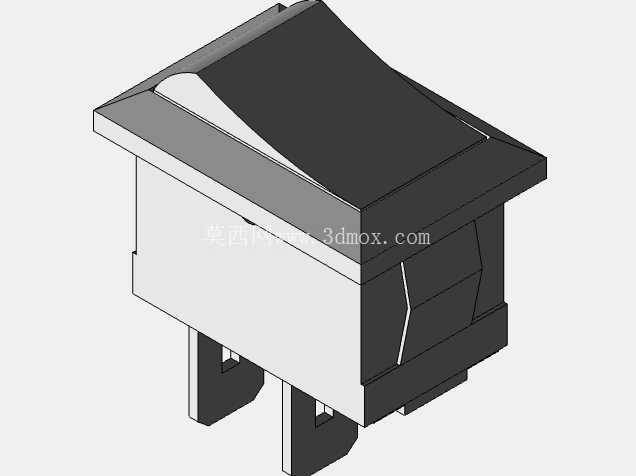

这款翘板式船型开关的三维数模，完整还原了这类低压控制元件的全尺寸结构与装配关系，可直接用于消费电子、小型机电设备、工控终端的面板布局校核与结构干涉验证。从实际应用场景来看，这类开关广泛覆盖桌面小家电、仪器仪表操作面板、小型电动工具、通讯终端设备的电源通断控制场景，属于低压控制回路里最常见的手动操作元件，额定负载通常适配交流250V以内、直流30V以内的小功率回路，承担回路通断的手动控制功能，操作时通过按压翘板两端实现触点的闭合与分断，相比钮子开关具备更大的操作接触面积，按压手感更柔和，面板安装后的外露面与面板贴合度更好，不易积灰。

数模构建过程中优先还原了安装边界的关键尺寸：开关本体的安装卡扣采用对称式弹性卡爪结构，适配面板开孔尺寸为标准矩形开孔，卡爪的压缩量、回弹行程都做了1:1还原，安装时无需额外螺丝固定，直接从面板正面压入开孔即可完成固定，卡爪的倒扣量控制在1.2mm，既保证安装后不会从面板脱出，又不会因为倒扣量过大导致面板压裂，适配的面板厚度范围在0.8mm到2.5mm之间，覆盖常见的塑料面板、薄金属面板的安装需求。外露的翘板按键做了微弧面处理，按压面的倾斜角度为12度，符合手指按压的自然角度，操作时不会出现硌手的问题，翘板与安装法兰之间的间隙控制在0.3mm，既保证翘板摆动无卡滞，又能避免大颗粒灰尘进入开关内部。

从结构设计逻辑来看，数模完整拆分了翘板按键、上盖法兰、本体基座、插片接线端四个核心部分，插片接线端采用标准6.3mm快插端子尺寸，端子的插入导向斜面、防退倒扣结构都做了精准还原，适配行业通用的6.3mm冷压端子，接线时直接将压好导线的端子插入即可完成接线，无需焊接，大幅提升装配效率。本体基座的内部腔体预留了触点组件、弹簧翘板机构的装配空间，腔体的壁厚均匀控制在1.5mm，既满足绝缘强度要求，又不会因为壁厚过大导致整体尺寸冗余。安装法兰的边缘做了0.5mm的圆角处理，与面板贴合的面做了微凸的止口结构，安装后可以遮盖面板开孔的毛边，提升外观一致性。

在进行设备结构设计时，这款数模可以直接导入装配体，校核开关与周边元件的安全间隙：开关背部的接线端子突出本体的长度为8.5mm，布线时需要预留至少15mm的导线弯曲空间，避免端子受力导致焊接或插接松脱；开关的操作行程为3mm，按压翘板至行程终点时，翘板最高处突出面板的高度为6mm，不会因为突出量过大导致误触，也不会因为突出量过小导致操作费力。数模的分型面位置完全贴合实际注塑生产的开模逻辑，上盖与基座的扣合位置设置在法兰下方1mm处，扣合量为0.8mm，装配后不会出现外露的合模缝，外观面的脱模斜度统一设置为1.5度，符合注塑件的生产工艺要求，不会出现脱模拉伤的问题。

针对不同的使用场景，这款开关的结构预留了带灯版本的改装空间，翘板按键的壁厚为2mm，可以根据需求在按键内部做透光结构，安装指示灯时无需修改外部安装尺寸，直接替换内部组件即可实现带灯指示功能，适配不同客户的功能需求。开关的整体防护等级在面板安装完成后可以达到IP40，满足室内设备的使用要求，翘板与上盖之间的间隙做了错位挡边结构，可以防止直径1mm以上的异物进入内部，避免触点短路。在进行三维布线时，可以直接基于数模的端子位置生成布线路径，提前规划导线的长度与走线路径，避免实际装配时出现导线长度不足、与周边结构干涉的问题，大幅缩短样机调试的周期。
