RS485通讯接口转换电子模块结构设计

　　在工业现场的分布式数据采集、设备组网通讯场景中，不同接口协议的设备互联一直是布线调试阶段的常见痛点，RS485接口转换模块正是为解决TTL电平与RS485差分信号的匹配问题而生的核心转接部件，本次建模的这款模块，完全贴合实际量产硬件的结构特征，可直接用于设备集成阶段的布局干涉校验、安装位预留设计工作。从实际应用场景来看，这类模块常被嵌入到工业控制机柜的IO扩展槽位、智能传感器的接线端旁、老旧设备的通讯改造点位中，承担着将主控芯片输出的TTL电平信号转换为抗干扰能力更强、传输距离更远的RS485差分信号的作用，在长距离多节点的RS485总线网络里，这类模块是每个终端节点不可或缺的信号转接部件，能有效解决共模干扰导致的通讯丢包问题，适配工业现场复杂的电磁环境。

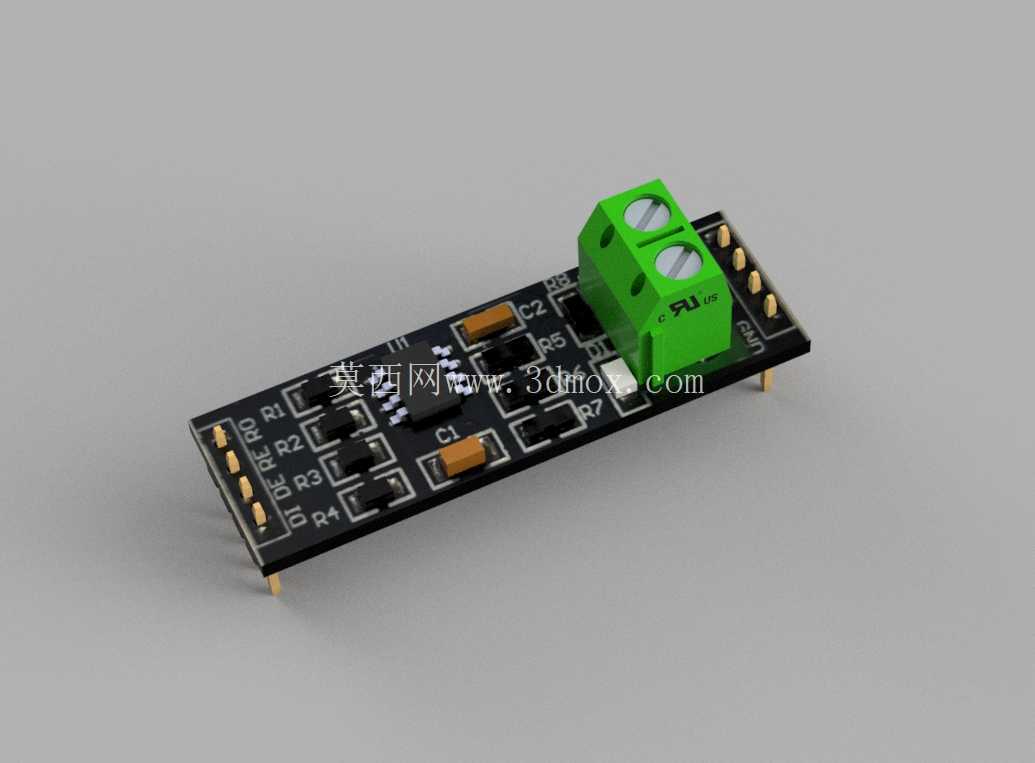

　　从功能特性上看，模块板载的核心转换芯片负责完成电平逻辑的转换与信号收发控制，板上排布的贴片电阻、电容分别承担阻抗匹配、电源滤波、限流保护的作用，绿色的接线端子端是RS485总线的A、B线以及电源、接地端的接入位置，采用螺丝压接的接线方式，方便现场施工时快速接线，无需焊接，降低现场调试的操作门槛；另一侧的排针引脚则用于对接主控板的插针座，可直接插装在面包板或者主控板的预留排母上，实现模块与主控电路的快速连接，排针的引脚定义完全遵循常用的RS485模块引脚排布规范，兼容市面上绝大多数开源硬件平台与工业控制板卡的接口定义。在设计思路上，这款模块采用长条形窄版PCB布局，整体宽度控制在标准2.54mm排针间距的适配范围内，长度方向上依次排布排针接口、核心转换芯片、外围阻容元件、接线端子，元件排布遵循信号流向从排针端向接线端子端递进的原则，减少信号走线的折返长度，降低信号串扰的概率；PCB板的四个角未设置安装孔，因为这类模块多数采用排针直插的安装方式，依靠排针的焊接固定即可满足安装强度要求，部分需要独立固定的场景也可通过接线端子的螺丝位辅助固定，省去额外安装孔的布局空间，进一步压缩模块的整体体积。

　　从外形尺寸与安装边界来看，模块整体厚度由最高的元件决定，核心芯片的贴片高度、接线端子的凸起高度、排针的插装高度共同构成了模块的Z向安装空间，在做设备内部布局时，需要在模块上方预留至少5mm的操作空间，方便接线端子的螺丝拧紧操作，排针伸出PCB板的长度符合标准直插排针的尺寸规范，插装后与排母的咬合深度足够，不会出现接触不良的问题；接线端子的接线口朝向与PCB板长度方向垂直，现场接线时线缆可以从模块侧面引出，不会与上方或者下方的其他板卡产生干涉，这种出线方向的设计尤其适合层叠排布的板卡安装场景，线缆可以顺着机柜走线槽方向排布，无需额外弯折线缆。

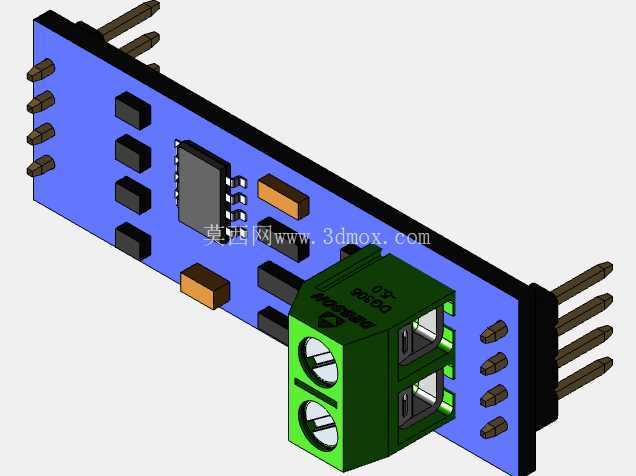

　　在建模过程中，所有元件的尺寸都按照实际量产元件的规格书1:1还原，贴片阻容的封装尺寸、芯片的SOP封装轮廓、接线端子的安装孔位与螺丝尺寸、排针的引脚间距与直径都完全匹配实物参数，PCB板的厚度采用常规1.6mm的工业板卡厚度，板边的倒角处理也还原了实际PCB加工的工艺特征，模型可直接用于设备的数字孪生装配仿真，验证模块安装后与周边结构件、其他电子元件的间隙是否满足安全距离要求，避免实际生产组装时出现元件干涉、接线空间不足的问题。对于从事工业控制设备结构设计、硬件选型的工程师来说，这类精准还原的模块三维模型，能在设计阶段就完成安装位的精准预留，减少后期打样后的修改次数，缩短产品开发周期，尤其是在多板卡层叠安装、紧凑空间内的设备集成项目中，精准的元件模型能有效规避很多前期布局时容易忽略的干涉问题，比如接线端子的操作空间不足、排针插装后与外壳的距离不够、线缆引出后与其他结构件摩擦等常见问题，都可以在三维装配阶段提前发现并调整布局方案。
