PZEM-004T交流电能检测模块结构设计

在低压配电监测、小型用电设备能耗统计、DIY电力参数采集项目的硬件选型与结构适配环节，这类集成式交流参数检测模块是工程师经常接触的核心组件，本次建模还原的PZEM-004T模块，完整复现了量产版本的PCB布局、元件排布与安装结构，可直接用于整机装配干涉检查、面板开孔适配、外壳结构设计等场景。

从实际应用场景来看，这类模块常被嵌入到家用智能配电箱、小型工业设备能耗采集终端、充电桩交流侧参数检测单元、学生电力实验实训装置中，替代传统分立元件搭建的采样电路，省去了电压电流采样校准、通信协议调试的大量重复工作，工程师只需要做好外围供电、通信接口的接线与结构固定，即可快速完成交流侧电参数的采集功能。

模块的功能特性围绕交流100A以内的单相电参数检测设计，可同时采集回路电压、电流、有功功率、累计电能等核心参数，自带TTL电平通信接口，可直接对接单片机、工控板的串口引脚，不需要额外的电平转换电路；板载集成了电流采样互感元件、电压分压网络、计量处理芯片、电源滤波电容与通信接口排针，所有元件均采用工业级常规料号，采购与替换难度低，适合小批量项目的快速落地。

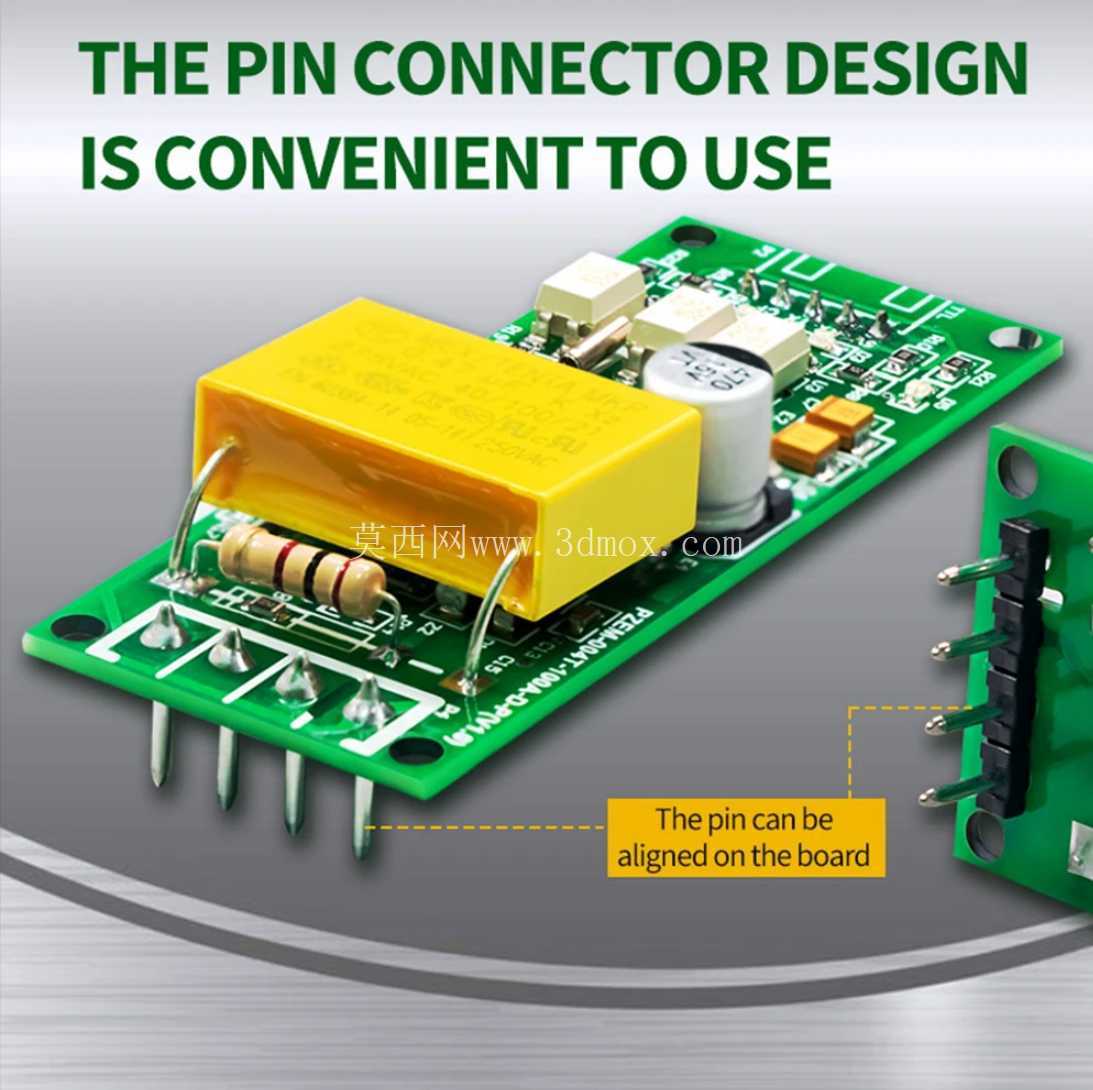

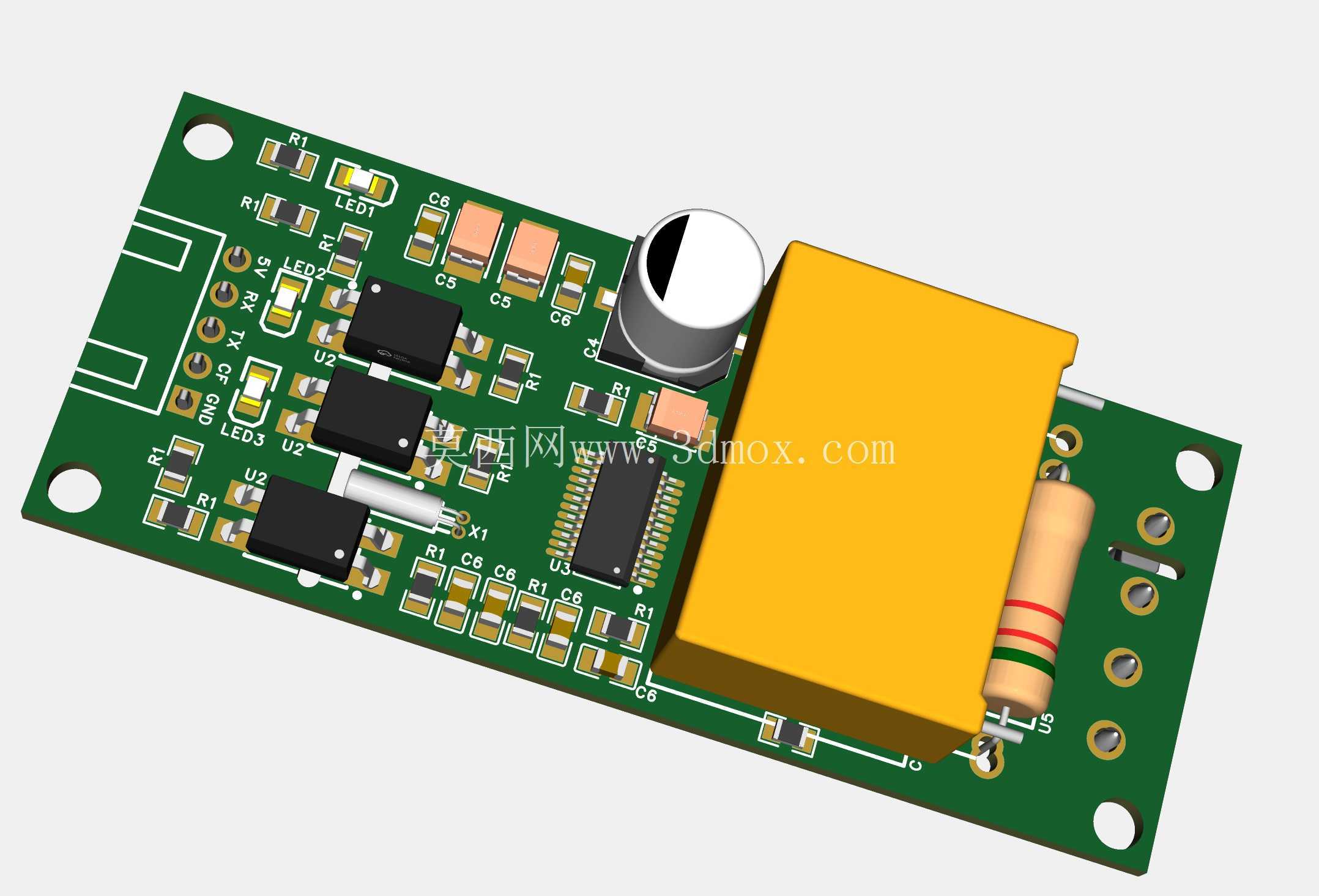

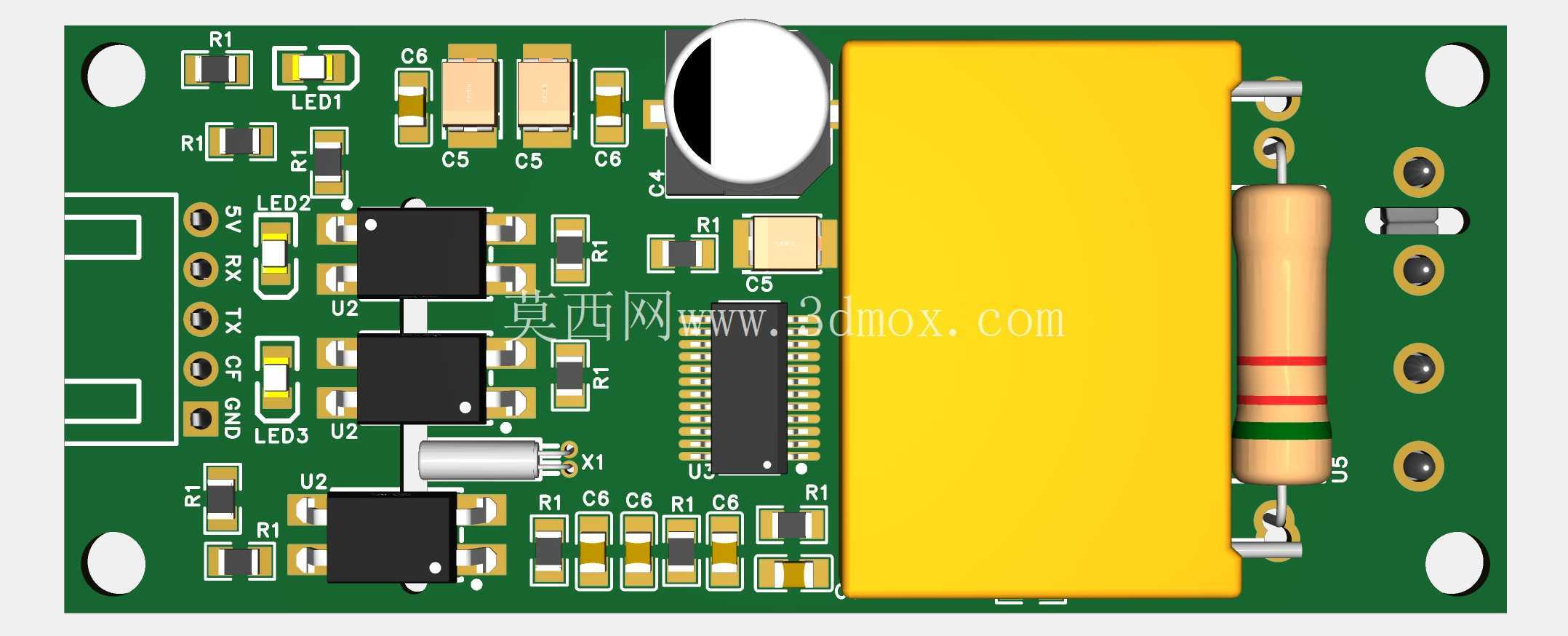

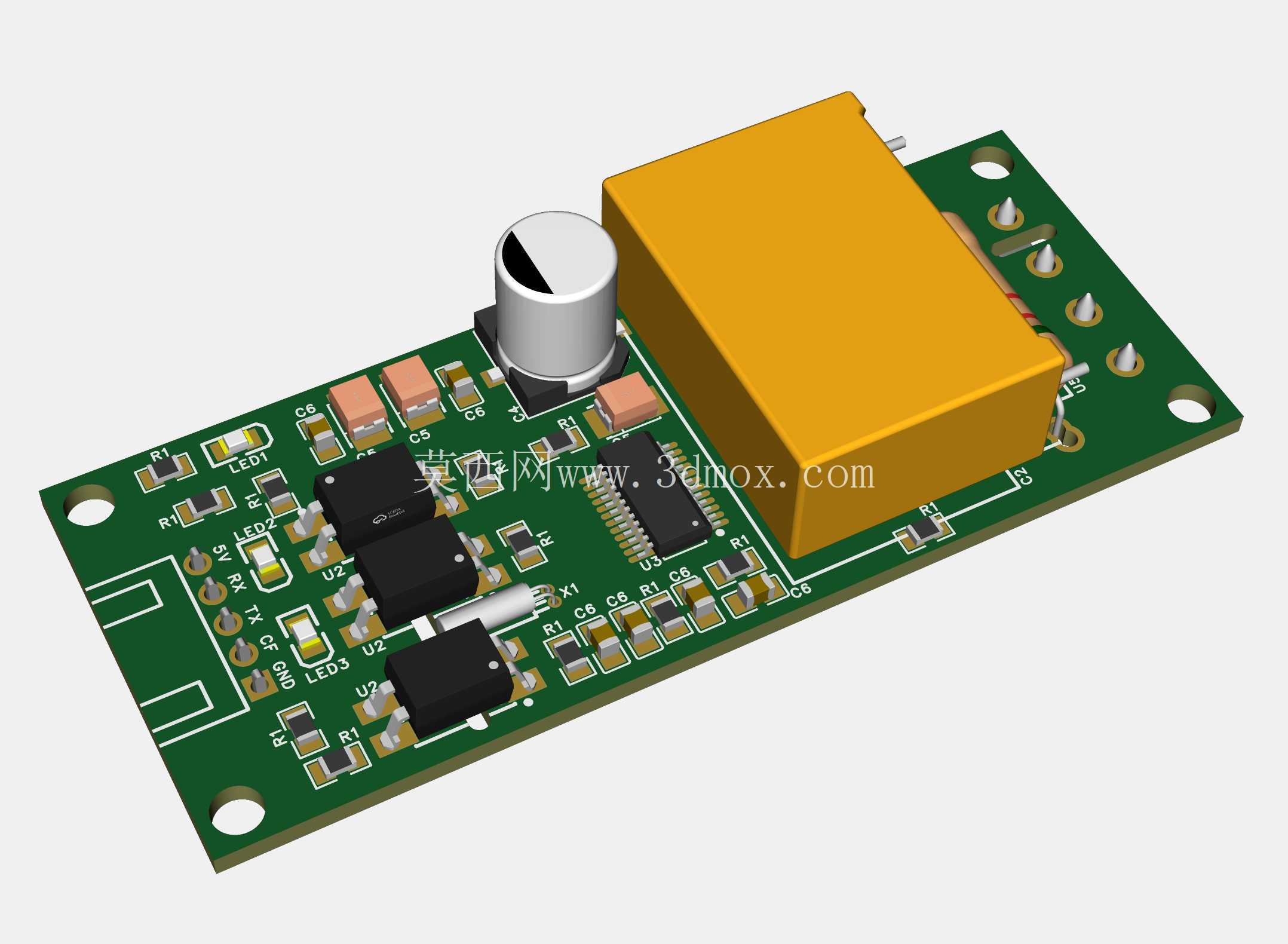

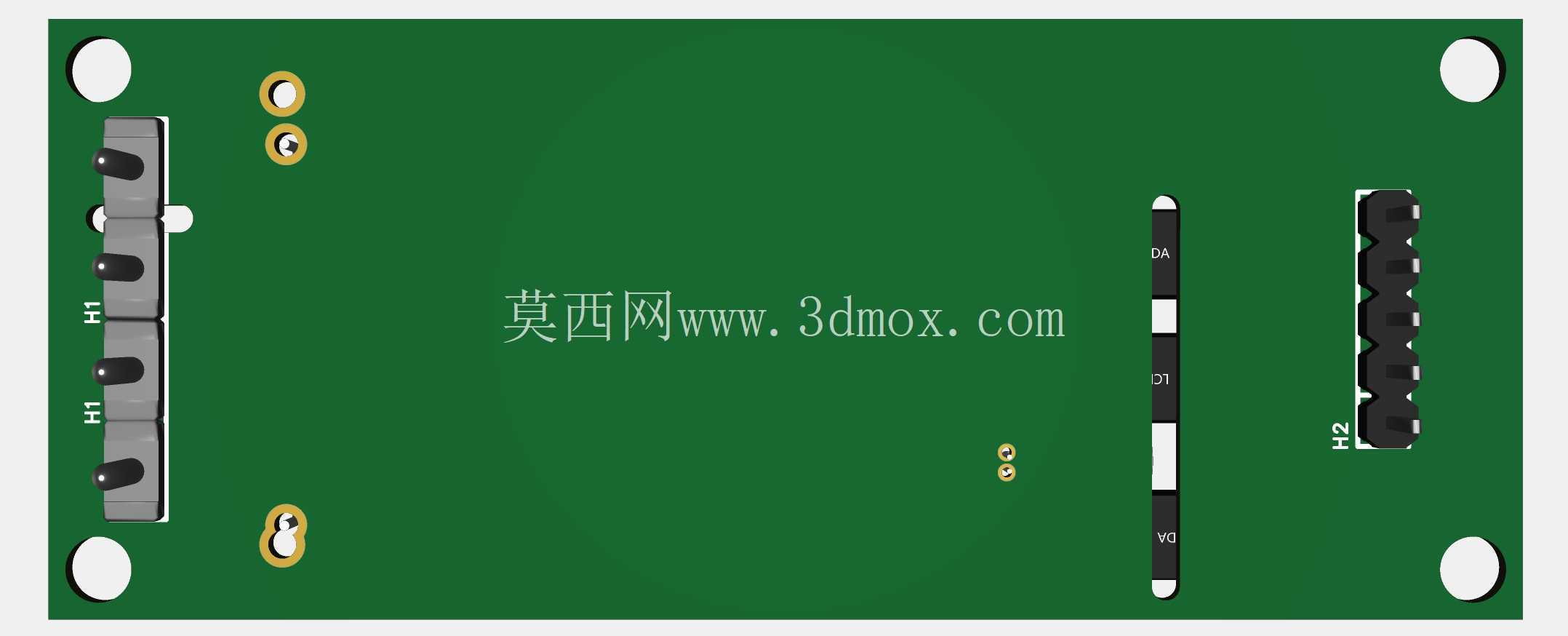

从设计思路上看，整块PCB采用长条形布局，将大体积的电流互感元件放置在板端一侧，电解电容、功率电阻等发热相对明显的元件分散排布在PCB边缘区域，避免热量集中影响计量芯片的采样精度；接口排针统一布置在板边同侧，方便接线与线束整理；四个安装孔分布在PCB四角，孔径适配常规M2螺丝，安装时不需要额外设计固定支架，直接通过铜柱即可固定在设备内部的安装平面上。

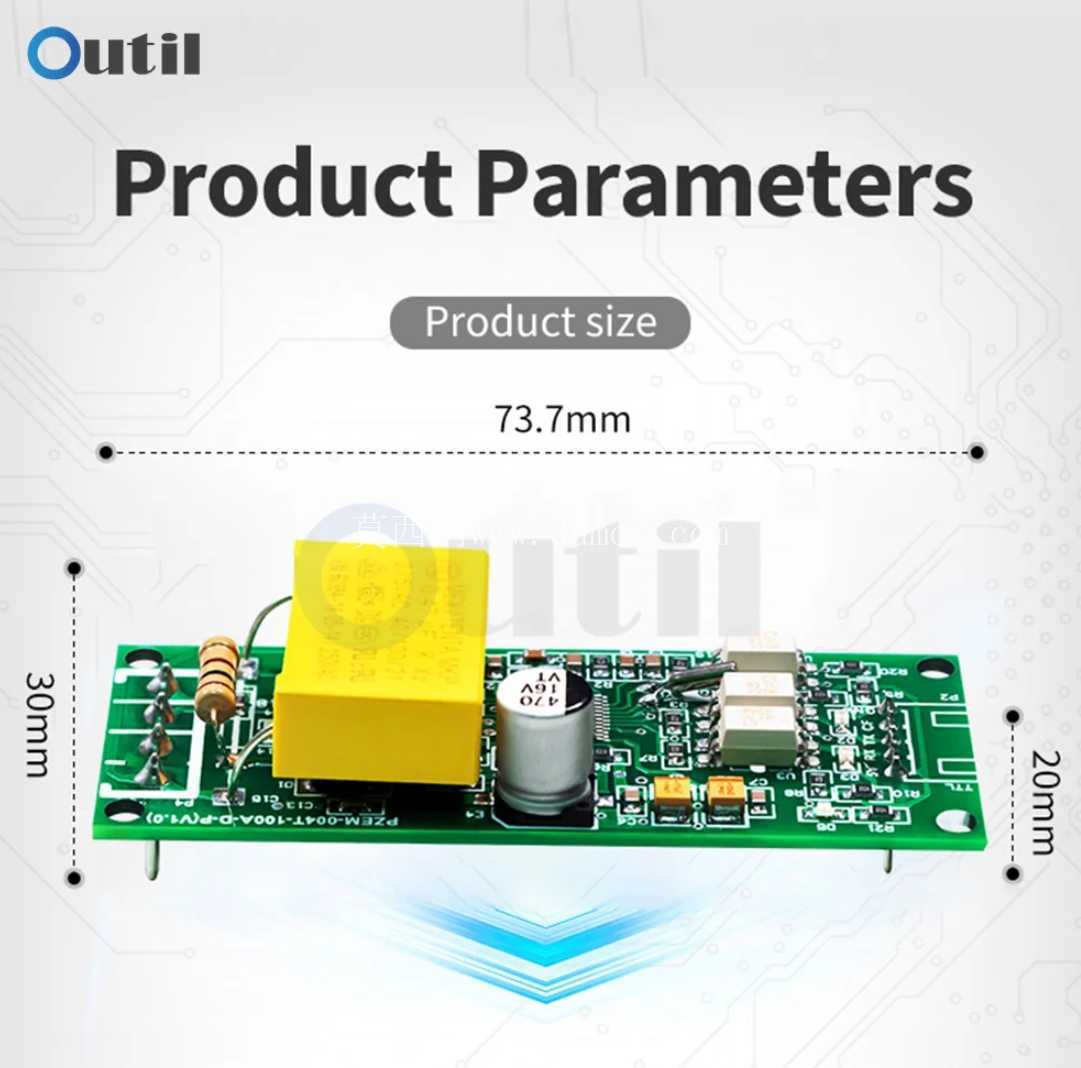

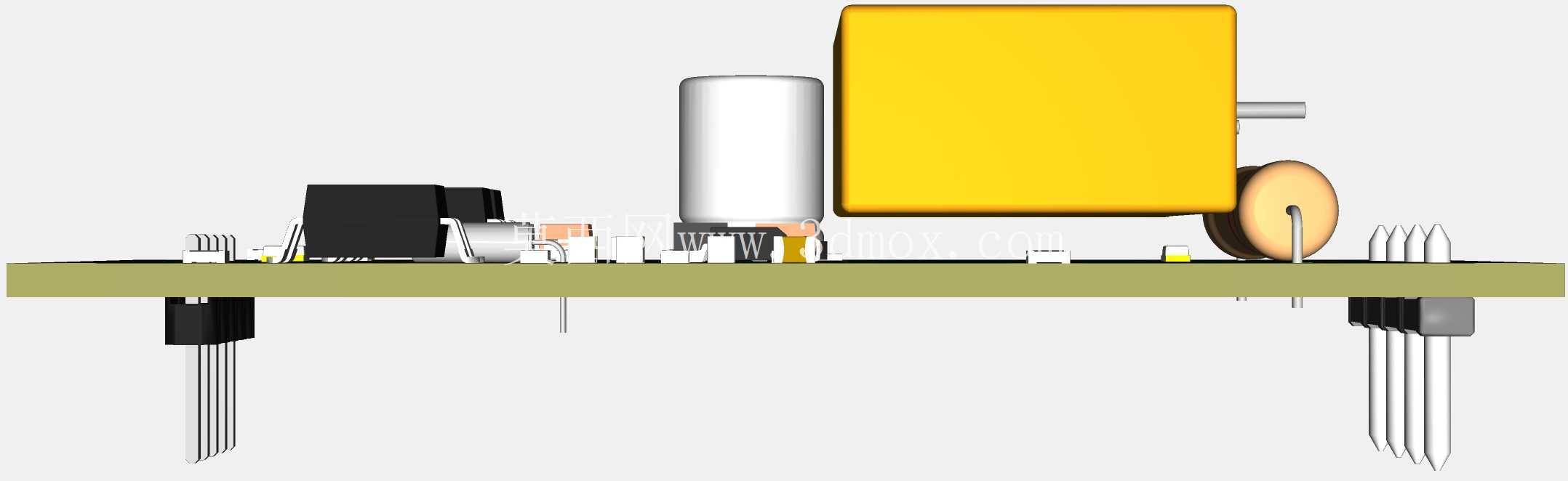

外形尺寸与安装边界方面，建模时严格按照实物尺寸还原，PCB板厚采用常规1.6mm环氧板厚度，板上最高元件为顶部的电流互感封装，整体高度不超过15mm，安装时只需要在固定平面预留对应长宽的平整区域，上方预留20mm的净空高度即可满足元件散热与装配需求；互感元件中心预留的穿线孔位置与PCB边缘保持足够安全距离，穿入被测交流火线时不会与板上其他低压元件产生安全距离不足的问题，板上高低压区域的开槽隔离结构也在模型中完整还原，方便结构工程师做安规距离校验时直接参考。

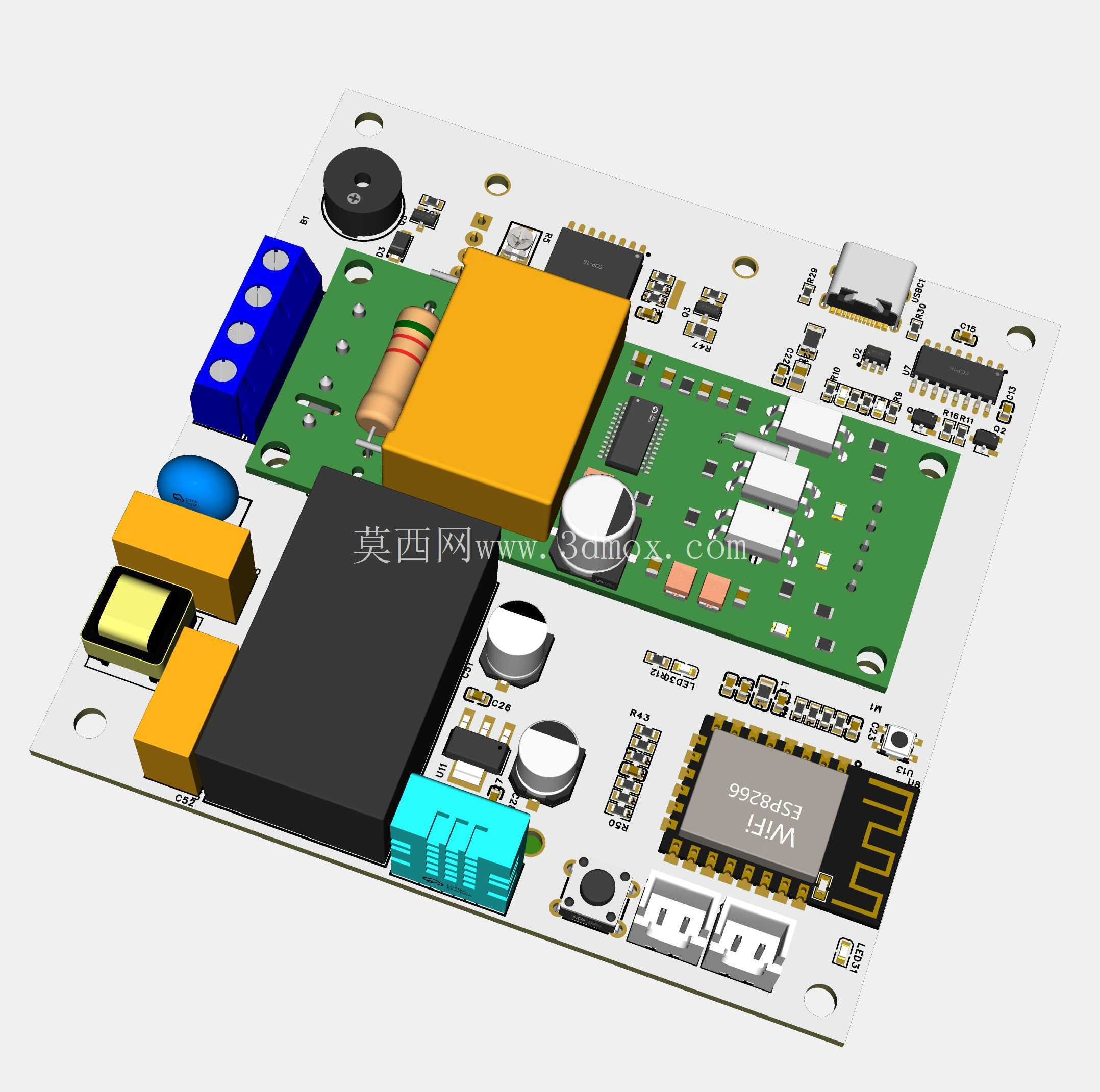

在做整机结构适配时，工程师可以直接调用该模型检查模块与周边电源模块、通信模块、接线端子的干涉情况，提前预判线束走向、安装螺丝的操作空间，避免打样后出现元件碰撞、接线困难的问题；板上的LED指示灯位置也做了精准还原，若需要在设备外壳上做指示灯透光孔，可直接对照模型定位开孔坐标，不需要反复测量实物调整位置。对于做电力监测类产品开发的结构工程师来说，这类精准还原的模块模型可以大幅减少前期结构适配的时间，不用等实物样品到手再开始外壳与安装结构的设计，可有效缩短项目的开发周期。
