机器人手电筒颈部弯折连接结构设计

　　在特种作业机器人、巡检机器人的配套照明模块设计中，可弯折的颈部连接结构是决定照明覆盖范围、作业适配性的核心部件，本次设计的长杆式颈部连接结构，主要针对需要在狭窄空间、复杂管路内部、设备夹缝等场景完成照明作业的机器人手电单元开发，解决传统固定灯头照明角度受限、无法适配非直视作业面的痛点。从实际应用场景来看，这类颈部结构常被搭载在管道巡检机器人、狭小空间检修机器人、排爆作业机器人的前端照明模块上，作业时机器人主体停留在管道入口或设备外部，前端照明单元通过长杆颈部伸入作业区域，可根据作业面的位置调整弯折角度，无需整体移动机器人即可完成不同角度的照明覆盖，大幅降低狭小空间内的作业调整难度，尤其适配内径40mm以上的工业管道、设备内腔、汽车底盘缝隙等常规照明无法直达的作业场景。

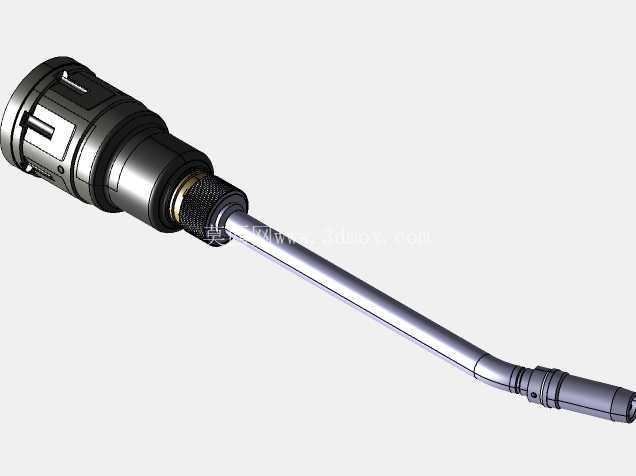

　　从功能特性来看，该结构采用分段式设计，靠近灯头安装端的粗径段为刚性连接基座，内部预留灯头供电线路的穿线空间，基座外侧设置周向定位卡槽，可与灯头尾部的卡扣结构快速对接，保证灯头安装后不会出现周向转动，避免照明角度偏移；中间长杆段采用高刚性合金材质，保证伸入作业区域时具备足够的抗形变能力，不会因为杆体自身下垂导致照明位置偏移，杆体内部为中空走线结构，供电线路从杆体内部穿过，避免线路外露被作业环境中的尖锐部件刮损；靠近末端的弯折段采用多节铰接式结构，单节铰接角度可达15度，多节组合后可实现最大90度的侧向弯折，弯折后可通过铰接处的阻尼结构保持角度稳定，无需额外支撑结构即可维持调整后的照明角度，适配不同倾斜角度的作业面照明需求。

　　在设计思路上，首先明确了该结构的核心约束：一是安装边界约束，灯头连接端的外径与配套灯头尾部内径保持一致，采用间隙配合公差，安装后同轴度误差控制在0.02mm以内，避免灯头安装后出现偏心晃动；二是杆体长度约束，整体有效伸入长度根据常见工业管道的检测深度设定，保证可覆盖常规1.2米深度的管道内腔检测需求，同时杆体直径控制在12mm以内，可顺利通过内径15mm以上的狭窄通道；三是弯折可靠性约束，铰接部位采用耐磨合金衬套，反复弯折寿命不低于1万次，不会因为长期调整角度出现铰接松动、角度无法固定的问题；四是密封性能约束，各段连接部位均设置密封槽，可加装O型密封圈，满足IP65级别的防护要求，可在有油污、少量积水的作业环境中正常使用，不会因为外界杂质进入结构内部导致卡滞或线路短路。从安装边界来看，该结构的末端连接段设置标准外螺纹接口，可直接与机器人前端的标准安装座对接，安装时无需额外定制转接件，螺纹连接的预紧力可保证结构安装后不会出现轴向窜动，同时末端接口处设置线路对接端子，安装时可直接与机器人主体的供电接口插接，无需额外接线，提升装配效率。在结构细节处理上，长杆段的外表面做哑光硬质氧化处理，既提升杆体的耐磨性能，避免伸入管道时被管壁刮擦出现划痕，同时哑光表面可减少照明光线的反光，避免反光光线进入摄像头形成光斑影响巡检画面质量；铰接段的每一节铰接部位都做了圆角过渡处理，避免弯折时棱角处割损内部穿过的供电线路，同时圆角结构也可减少结构伸入管道时与管壁的卡顿，保证杆体可顺利在弯曲管道内推进。

　　针对实际作业中可能出现的杆体受外力碰撞的情况，长杆段的材质选用高强度铝合金，屈服强度达到270MPa以上，在受到径向100N的外力时不会出现永久形变，撤去外力后可恢复原有直线度，保证结构的重复使用精度；弯折段的铰接阻尼可根据使用需求调整，阻尼过大时会导致角度调整费力，阻尼过小则无法保持调整后的角度，设计时将阻尼力设定为3N·m，既可以徒手轻松调整弯折角度，调整后又可在灯头自重下保持角度不发生偏移。在走线空间设计上，长杆段的内孔直径设置为6mm，可同时穿过两根0.5平方毫米的供电线以及一根信号控制线，为后续加装灯头亮度调节、角度反馈传感器预留足够的走线空间，无需因为后续功能升级重新修改杆体结构。该结构的整体重量控制在120g以内，不会给机器人前端执行器带来过大的负载负担，可适配多数小型作业机器人的前端负载能力，无需对机器人的负载参数做额外调整即可直接搭载使用。
