齿轮传动式小型机械夹爪结构设计

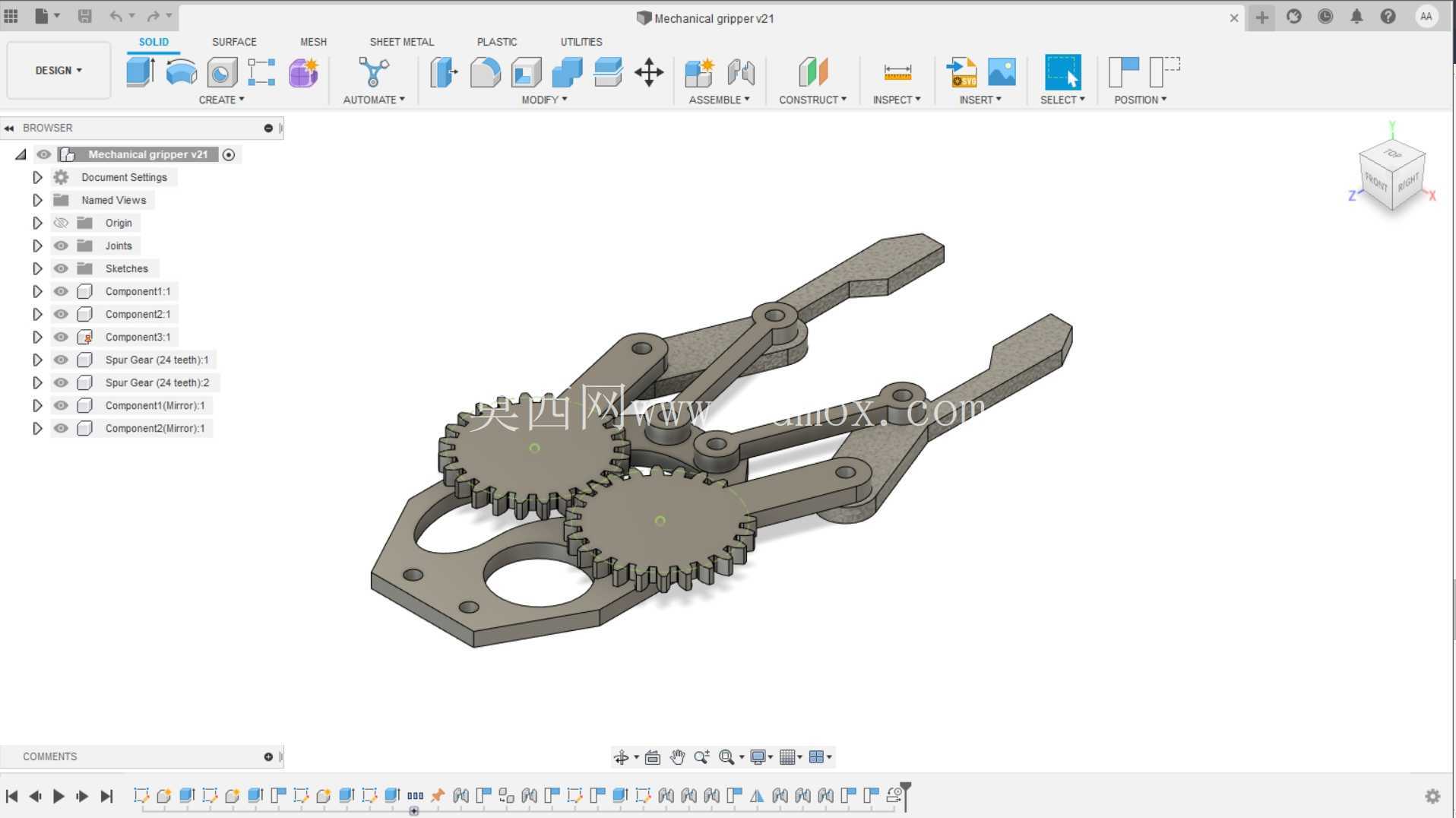

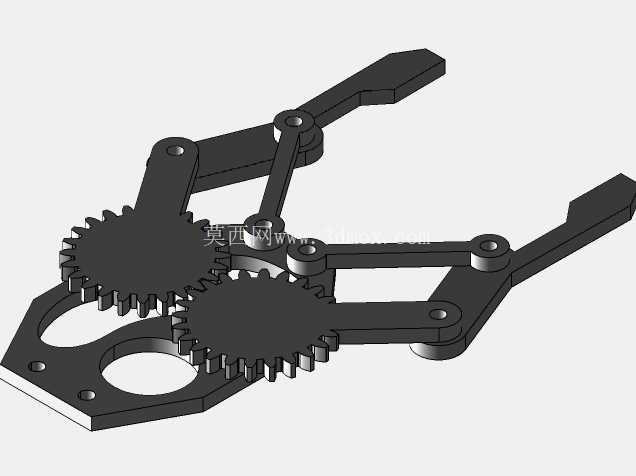

　　从结构原理来看，整个夹爪的开合完全靠三个相互啮合的直齿轮实现同步传动，两个夹指分别固定在两侧的从动齿轮上，中间的主动齿轮连接动力输出轴，当主动齿轮转动时，会同时带动两侧从动齿轮做等角度反向转动，保证两个夹指的开合角度完全对称，不会出现单侧偏移导致的夹持歪斜问题，这种同步齿轮传动的设计，比传统的连杆式夹爪同步性更好，夹持过程中两个夹指的运动轨迹完全对称，对中性表现优异，抓取圆柱类、方块类小物件时不会出现偏载滑落的情况。这款齿轮联动的夹爪结构，最初是面向桌面级小型机械臂末端执行需求开发的，日常教学演示场景里，学生做机械臂实训时常需要适配能抓取细小文具、小型零件的末端，传统气动夹爪要么成本偏高，要么需要配套气源管路，在桌面实训台布置起来管线杂乱，这款纯机械传动的夹爪刚好能适配这类场景，只需要单个舵机或者小型直流电机驱动，就能完成开合动作，不需要额外的气动回路，布线简单，调试门槛低。

　　夹爪的基座部分做了一体化的安装孔位设计，基座尾部预留了和标准舵机输出盘匹配的安装孔，同时侧面预留了电机安装的定位槽，不管是用舵机直驱，还是搭配小型直流电机加减速组驱动，都能直接通过螺丝固定，不需要额外做转接件，安装边界上，整个夹爪闭合状态下整体长度不超过120mm，最大开合角度下两个夹指的尖端间距可以达到60mm，能够覆盖日常钢笔、记号笔、小型电子元器件、3D打印小零件这类尺寸在50mm以内的物件抓取需求，夹指内侧做了平面贴合设计，没有额外加防滑齿纹，靠平面接触的摩擦力就能稳定夹持重量在200g以内的物件，如果需要抓取更光滑的物件，也可以在夹指内侧粘贴橡胶垫来提升摩擦力，预留的粘贴平面足够平整，不需要二次加工。设计过程中特意把所有传动齿轮的模数统一选成了0.5，齿厚3mm，既保证了传动过程中的强度，不会因为夹持小物件出现断齿问题，又能控制整体的重量，整个夹爪采用PLA或者树脂材料3D打印就能直接装配使用，不需要额外的金属加工件，所有铰接位置都做了3mm的标准轴孔，搭配现成的3mm销轴就能完成装配，轴孔的配合间隙选的是H7间隙配合，装配后转动灵活没有卡滞，也不会出现过大的旷量。

　　实际应用场景里，除了教学实训用的桌面机械臂，这款夹爪也可以用在小型自动化分拣设备上，比如分拣桌面的小螺丝、电子元件，或者搭配直线滑台做小型物料的移载，因为整体结构没有复杂的管路和线路，只需要给驱动电机一个转动信号就能控制开合，控制逻辑非常简单，不需要复杂的气动控制回路，整体成本不到气动夹爪的十分之一，维护起来也更方便，没有气管漏气、密封圈老化这类常见问题。结构细节上，基座上特意做了一个圆形的镂空孔，一方面是为了减轻整体重量，降低机械臂末端的负载，另一方面也可以作为走线孔，如果需要在夹爪上加装微型传感器检测是否夹持到物件，传感器的线材可以从这个镂空孔穿过，顺着机械臂臂杆走线，不会出现线材外露干涉夹爪运动的问题。

　　夹指的长度设计也做了反复校核，从齿轮回转中心到夹指尖端的距离是45mm，按照齿轮的传动比计算，当主动齿轮转动30度时，夹指尖端的开合行程刚好能覆盖常见的笔类物件直径，不会出现开合行程过大浪费驱动扭矩，或者行程过小夹不住物件的问题，传动过程中齿轮的传动效率在0.9以上，搭配扭矩1.5kg·cm的标准9g舵机就能提供足够的加持力，完全满足小型轻量物件的抓取需求。整个夹爪的所有零件都没有倒扣结构，不管是3D打印还是开模注塑，都能直接脱模，不需要做复杂的抽芯结构，量产加工的成本很低，零件总数只有7个，包括基座、三个齿轮、两个夹指、一个主动轴，装配的时候只需要6根销轴就能完成全部组装，装配工时不超过五分钟，非常适合批量制作用于教学套件或者小型自动化设备配套。
