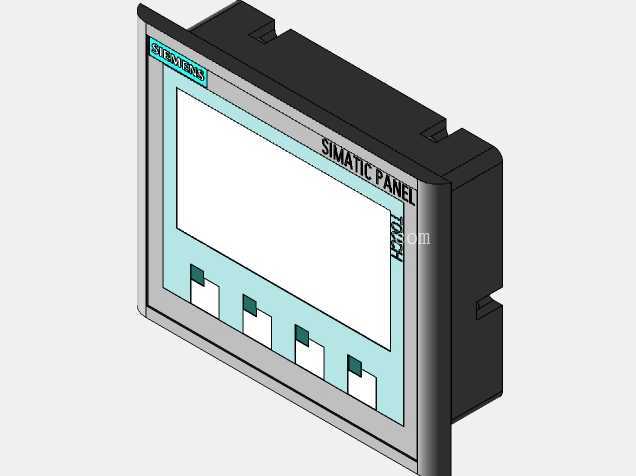

西门子SIMATIC KTP400精简型人机交互操作面板

在离散制造产线的设备操控端、小型过程控制站点的本地操作位，这类精简型彩色人机操作面板是衔接操作人员与底层控制逻辑的核心交互载体，不需要复杂的上位机部署，就能完成设备状态监控、参数调整、手动操作触发这些高频现场需求。从结构设计层面看，这款面板采用嵌入式安装的壳体结构，前框做了窄边处理，适配标准电控柜的开孔尺寸，安装时仅需将面板从柜外嵌入预留开孔，通过背部自带的卡扣锁紧即可完成固定，不需要额外的安装支架，能大幅缩减电控柜的正面占用空间，前框与柜体贴合处设计有密封胶条结构，可满足常规工业现场的 front 侧防护要求，避免粉尘、溅水侵入面板内部损坏电路。

面板正面的布局逻辑完全贴合现场操作人员的使用习惯，上方为4英寸彩色显示区域，分辨率适配基础的状态显示、参数弹窗、简易流程画面需求，不需要高分辨率渲染就能清晰展示IO状态、设备运行参数、报警提示信息；显示区域下方排布了4个实体功能按键，每个按键对应屏幕侧边的动态功能标签，操作人员在戴劳保手套的场景下，也能准确触发对应功能，不会出现纯触控屏常见的误触问题，实体按键的行程设计偏短，触发反馈清晰，长期按压也不会出现卡滞问题。

从电路与接口设计来看，这款面板集成了标准PROFINET通讯接口，仅需一根网线就能完成与PLC端的通讯连接，不需要额外铺设通讯电缆，供电采用直流24V工业标准供电，可直接接入电控柜内的开关电源回路，不需要单独配置供电模块。面板背部的壳体做了散热筋结构，依靠自然散热就能满足长时间连续运行的散热需求，不需要加装散热风扇，避免了风扇积尘、寿命短带来的维护问题，整体壳体采用阻燃ABS材质，抗冲击性能满足工业现场的安装、使用场景，轻微磕碰不会出现壳体开裂的问题。

在做产线三维布局设计时，这类操作面板的模型需要准确还原前框尺寸、背部安装深度、接口位置，才能在电控柜设计阶段准确预留开孔位置、布线空间，避免出现安装干涉、线缆弯折半径不足的问题。很多新手工程师在做电控柜三维建模时，容易忽略面板背部的接线空间预留，导致现场安装时网线接头、供电端子顶到柜内的线槽或者其他元件，这款模型准确还原了面板的整体外轮廓、背部凸起结构、按键与屏幕的相对位置，在做产线人机工位布局时，可以直接导入装配体，验证操作高度、观察视角是否符合人体工程学要求——通常这类面板的安装中心高度需要距离地面1.4-1.6米，保证站立操作的操作人员不需要抬手过高或者低头弯腰就能看清屏幕、触碰按键，结合三维模型可以在设计阶段就调整安装位置，避免现场安装后再返工调整开孔位置。

从实际应用场景来看，这款面板多用于小型单机设备、输送线控制站、小型配套机组的本地操作，比如小型包装单机、工位级装配工装、水处理小型单元的控制端，不需要复杂的画面组态，就能完成设备启停控制、参数设定、报警复位、运行数据查看这些基础功能，相比大尺寸高端HMI，成本更低、组态更简单，对小型设备项目来说性价比更高。其结构设计上没有多余的外露部件，前框表面做了哑光处理，避免车间灯光反射在屏幕上影响观察，屏幕表面覆盖有耐磨的防护层，日常擦拭、轻微触碰不会留下划痕，适合车间多尘、有轻微油污的使用环境。

建模过程中对面板的边角做了准确的圆角还原，安装卡扣的位置、卡扣的凸起尺寸都和实物一致，在做虚拟装配时可以直接模拟卡扣锁紧的状态，验证面板与电控柜门板的贴合度，前框的标签区域、品牌标识位置都做了准确还原，能满足三维方案展示、设备出厂前的虚拟验证需求，不需要再单独对面板进行测绘建模，能大幅缩短电控柜的设计周期。
