长针直插式PLS系列排针连接器结构

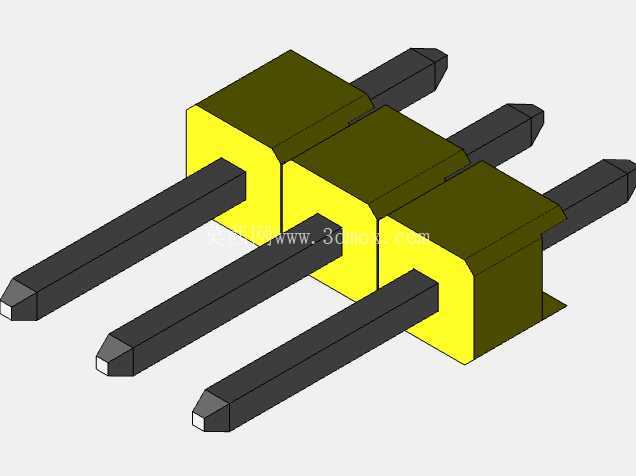

在消费电子、工业控制板卡、通讯终端设备的板间互联场景中，排针类连接器是实现信号与小功率电源跨板传输的核心基础元件，本次呈现的PLS系列长针直插连接器，正是针对需要跨板叠装、板厚差较大的安装场景设计的互联结构。从实际选型应用来看，这类连接器常被用在4G通讯模块载板与主控板的垂直互联、小型工控采集板的扩展接口、手持通讯终端的主板与功能副板连接场景中，相比常规短针排针，它的插针长度预留了足够的跨接余量，能够适配两层PCB之间预留屏蔽层、绝缘垫层或者安装结构件的空间需求，避免常规排针针长不足导致的焊接虚接、插合不到位问题。

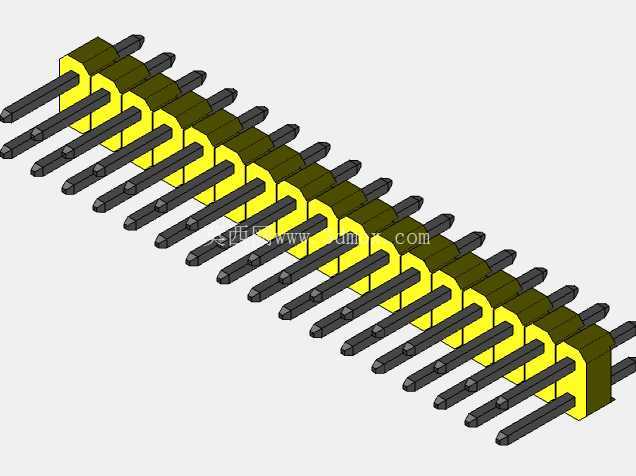

从功能特性上看，该系列连接器覆盖2、3、4、6、8、10、14Pin等多种针数规格，能够匹配不同通道数的信号传输需求，单根插针采用贯通式设计，两端均露出塑胶基座，既可以实现板对板的直插焊接，也可以一端焊接在主板上，另一端搭配对应规格的排母实现可拆式连接，兼顾永久焊接的可靠性与可拆连接的维护便利性。塑胶基座采用单Pin分隔式的方块结构，每根插针对应独立的塑胶定位块，相邻插针之间的绝缘隔离距离充足，能够降低相邻信号针之间的串扰风险，适配低压数字信号、小功率直流电源的传输需求，插针两端做了锥度导向设计，在插合排母或者插入PCB安装孔时能够自动导正，避免插针弯折、对位偏差导致的装配故障。

在设计思路层面，这款连接器的建模完全遵循实际量产零件的尺寸公差逻辑，插针与塑胶基座的配合位置预留了合理的压装过盈量，在三维模型中可以清晰看到插针中部的滚花定位结构，这部分结构是实际生产中插针压入塑胶基座后防止轴向窜动的关键，避免插针在插拔受力时从塑胶基座中脱出。插针的伸出长度经过精准核算，焊接端的长度能够满足波峰焊或者手工焊的焊锡爬升需求，插合端的长度能够保证与排母接触件的有效接触深度，不会因为接触长度不足导致接触电阻过大、信号传输中断的问题。塑胶基座的外形采用统一的方块模数化设计，不同针数的产品可以通过相同的单Pin基座拼接而成，这种设计能够降低塑胶模具的开发成本，只需要更换不同长度的载带就可以生产不同针数的产品，同时也能让用户在选型时根据实际需求灵活选择针数，不用受固定针数规格的限制。

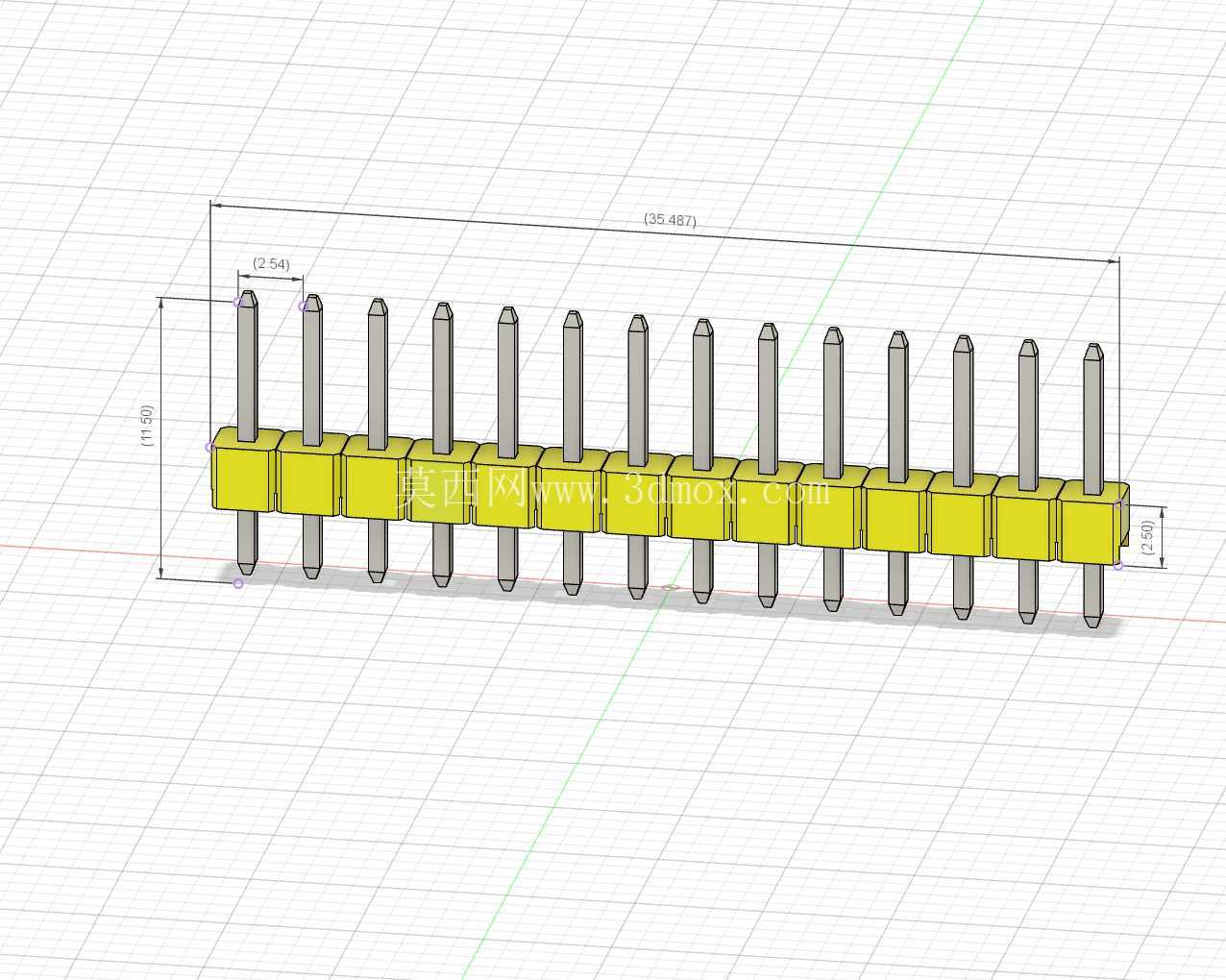

从外形尺寸与安装边界来看，该系列连接器的针间距符合标准排针的间距规范，塑胶基座的宽度方向尺寸紧凑，不会占用PCB板上过多的布线空间，插针的直径适配标准PCB安装孔的孔径，在做PCB Layout时可以直接调用标准封装库，不需要单独定制开孔尺寸。安装时需要注意，插针的中心轴线需要与PCB板面保持垂直，焊接前需要通过治具保证插针的垂直度，避免过炉后插针倾斜导致后续无法与排母正常插合；如果是采用板对板直插焊接的方案，需要提前核算两块PCB之间的间距，确保两端插针的伸出长度能够完全穿过对应的PCB板厚，焊接后焊锡不会溢出到插合接触面上影响导电性能。另外在结构布局时，需要在连接器的插合方向预留足够的操作空间，方便后续装配过程中排母与排针的对位插合，避免周边过高的元器件挡住插合路径导致装配困难。

在实际工程应用中，这类长针排针还经常被用在需要做板间信号测试的场景中，露出的长针端可以直接搭配测试夹或者测试探针连接测试设备，不需要额外焊接测试点，能够提升产线测试的效率。建模过程中还原了零件的所有细节特征，包括插针端部的倒角、塑胶基座的分型线位置、插针与塑胶基座的配合台阶，能够直接用于整机的结构干涉检查，在设计阶段就验证连接器与周边结构件、PCB板的空间匹配度，避免开模或者打样后才发现安装干涉的问题，缩短产品的开发周期。
