Arduino MEGA 2560 Pro开发控制板

　　这款Arduino MEGA 2560 Pro开发板是嵌入式开发、小型智能设备控制场景中常用的核心控制载体，相较于常规版本的MEGA 2560开发板，它采用了直插排针的设计，整体结构更紧凑，能够直接嵌入到各类定制化的控制设备内部，不需要额外预留USB接口的外置操作空间，在小型智能终端、桌面级自动化装置、开源硬件改造项目中适配性极强。从实际使用场景来看，它既可以作为学生、嵌入式开发者做原型验证的核心控制单元，也可以直接集成到量产级的小型智能设备里，承担IO信号采集、执行机构驱动、通讯数据交互的核心功能，54路数字IO口、16路模拟输入口的配置，能够同时对接多类传感器、舵机、步进电机驱动模块，满足多数中小型智能装置的IO资源需求。

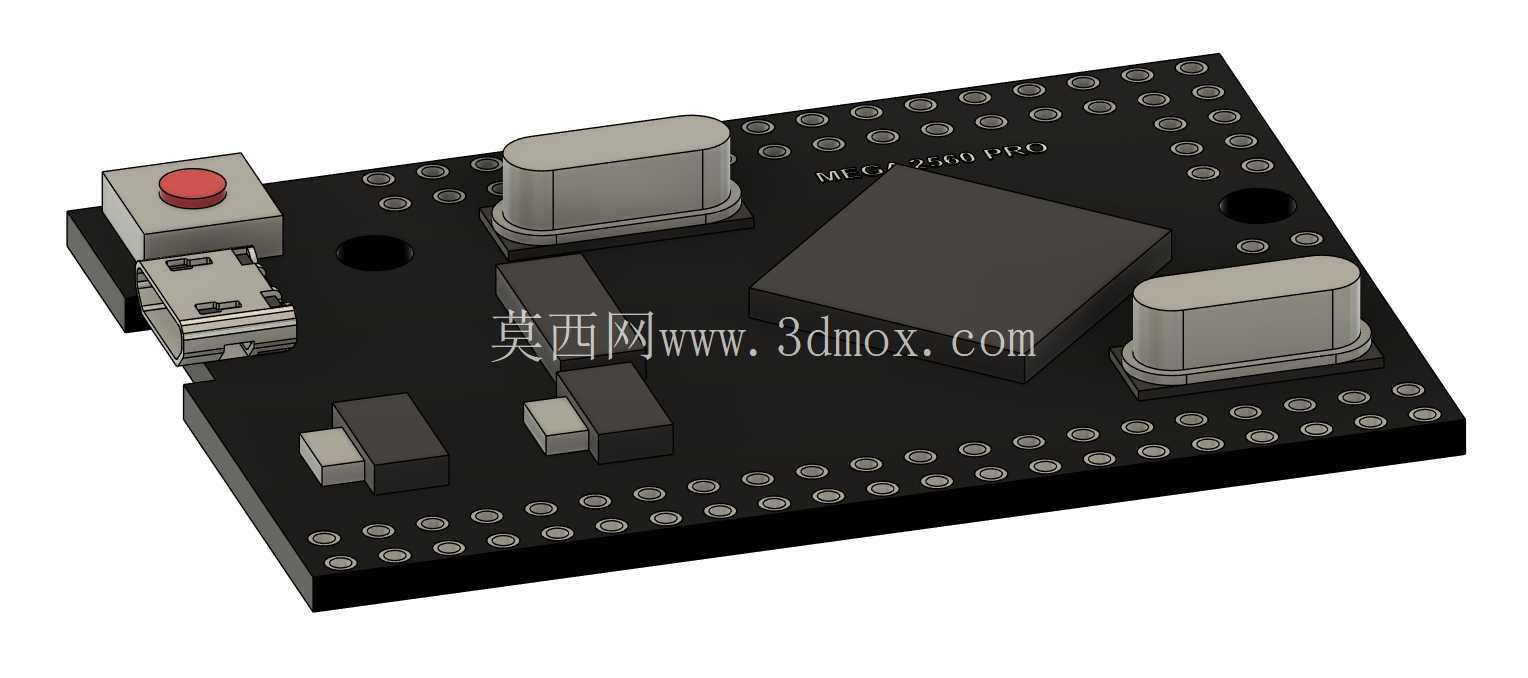

　　从结构设计层面来看，整块板卡采用黑色PCB基材，核心主控芯片布置在板卡中心位置，能够让四周的信号走线长度尽可能均衡，减少高速信号传输过程中的干扰问题；板载的晶振元件分别布置在主控芯片的两侧，贴近时钟信号引脚，缩短时钟走线长度，降低信号衰减的概率；左上角集成的复位按键采用红色键帽标识，在板卡嵌入设备内部后，也能通过预留的操作孔快速触发复位，不需要拆解设备外壳；USB接口采用侧插式设计，在板卡焊接直插排针后，接口方向与排针轴向垂直，既可以在调试阶段直接插线下载程序，也不会在板卡插入底座后被排针结构遮挡。

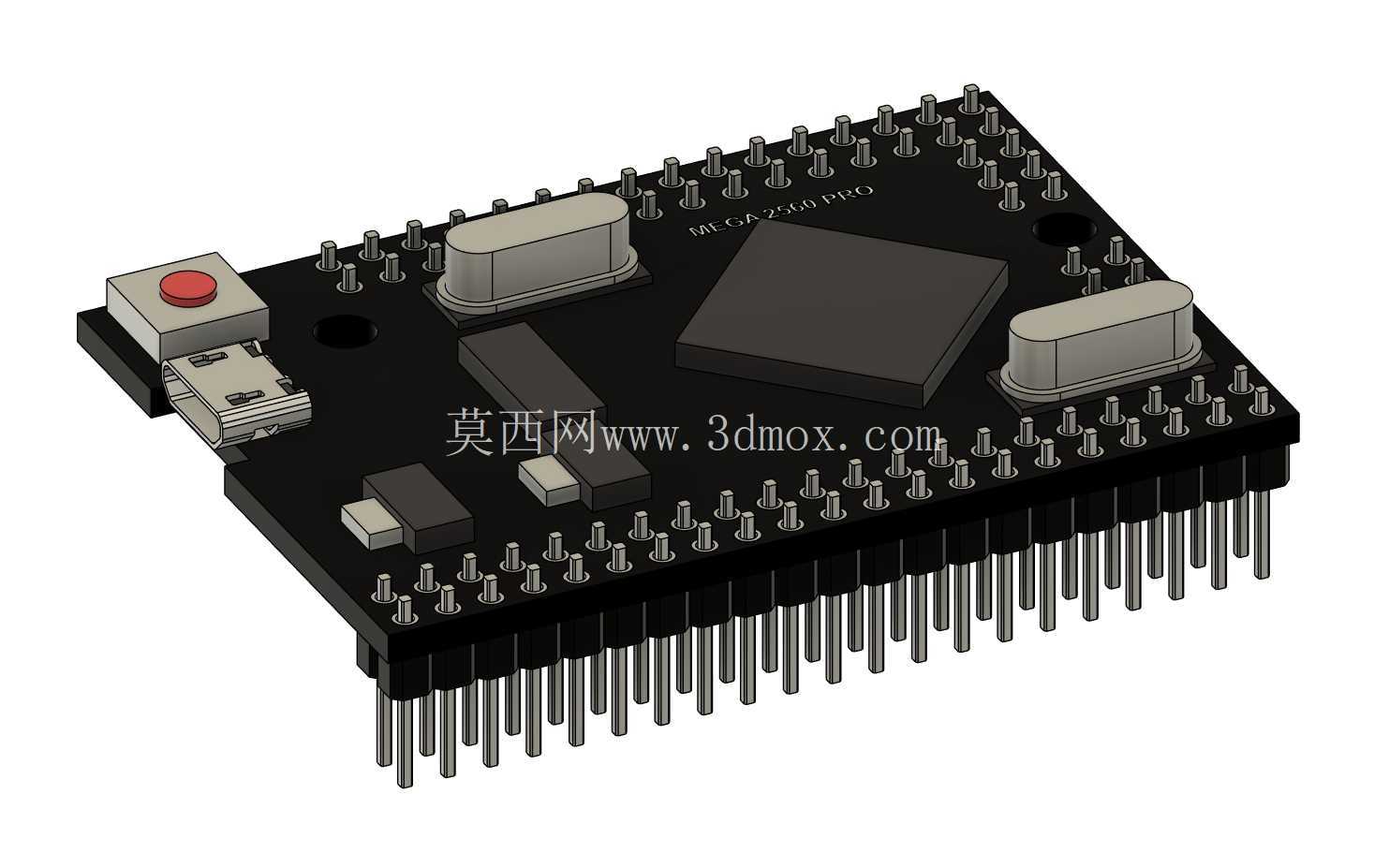

　　板卡四周的排针采用标准2.54mm间距设计，能够直接匹配通用面包板、洞洞板以及定制化的接插件底座，安装时只需要对准排针孔位垂直压入即可，不需要额外做转接处理；排针长度统一为12mm，插入标准底座后露出的焊接端长度为3mm，既能够保证焊接后的结构强度，也不会因为针脚过长导致板卡安装后与底部壳体出现干涉。板卡上预留的安装孔位采用对称布置，孔位直径3.2mm，可以匹配M3规格的铜柱或者螺丝，在设备内部固定时，能够保证板卡与安装面之间留出2mm以上的间隙，避免板卡背面的焊点直接接触金属安装面造成短路问题。

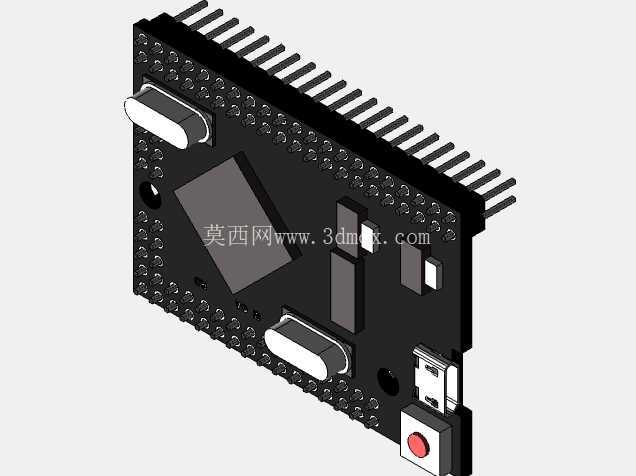

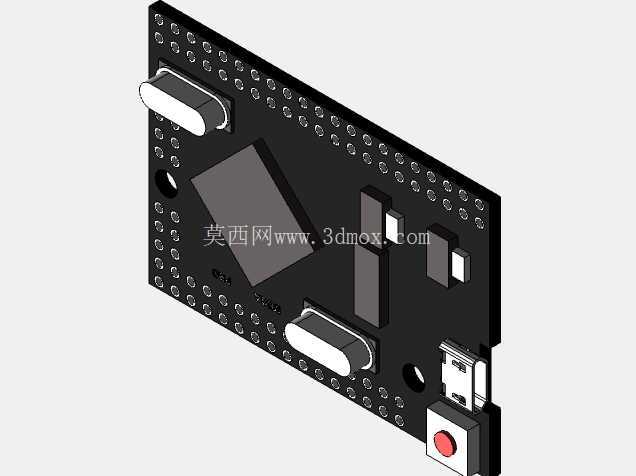

　　从功能设计的细节来看，板卡上的电源输入回路做了独立的区域划分，电源相关的滤波电容贴近电源输入引脚布置，能够有效滤除电源接入时的纹波干扰，避免主控芯片因为电源波动出现复位或者运行异常的问题；所有IO口的走线都做了等宽处理，信号传输阻抗一致，在采集高频脉冲信号或者输出PWM控制信号时，信号失真度更低。在实际做结构集成时，需要注意板卡的整体高度，排针加上板身以及顶部元件的总高度为18mm，在设计设备外壳内腔时，需要预留至少20mm的垂直安装空间，避免顶部的晶振、USB接口外壳与壳体内部的加强筋出现碰撞；板卡的横向与纵向尺寸相较于标准版MEGA 2560缩小了近三分之一，在空间受限的手持设备、小型桌面装置里，能够大幅节省内部的安装空间，不需要为了适配开发板额外放大设备的整体外形。做三维建模时，所有元件的高度都按照实际物料的标称尺寸做了还原，排针的每一根针脚位置、板卡上的每一个开孔、元件的外形轮廓都和实物保持一致，在做设备整体装配干涉检查时，能够直接导入模型做虚拟装配，提前发现结构设计中存在的空间冲突问题，减少实际打样时的修改次数。
