六旋翼无人机机架结构设计方案

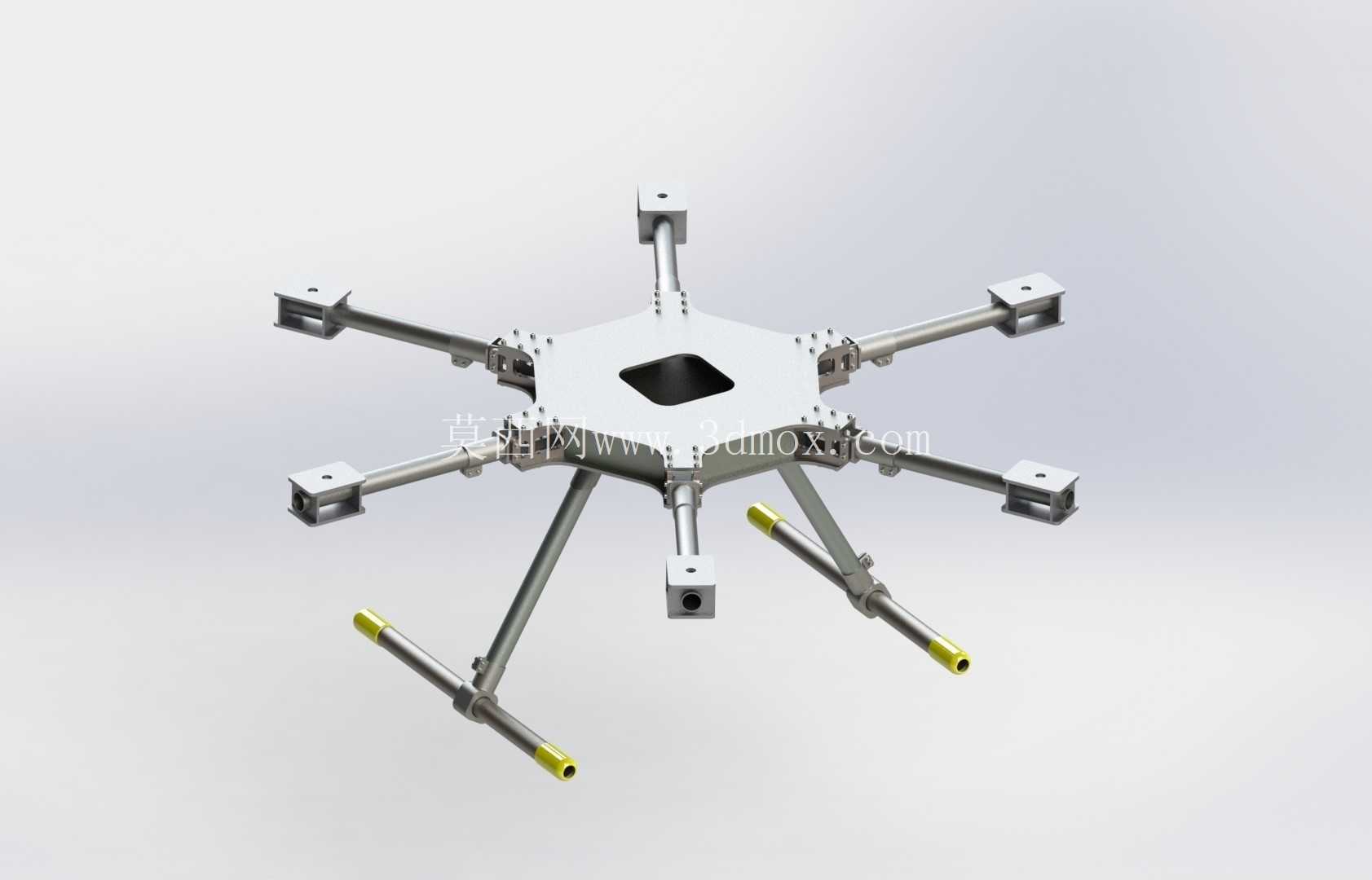

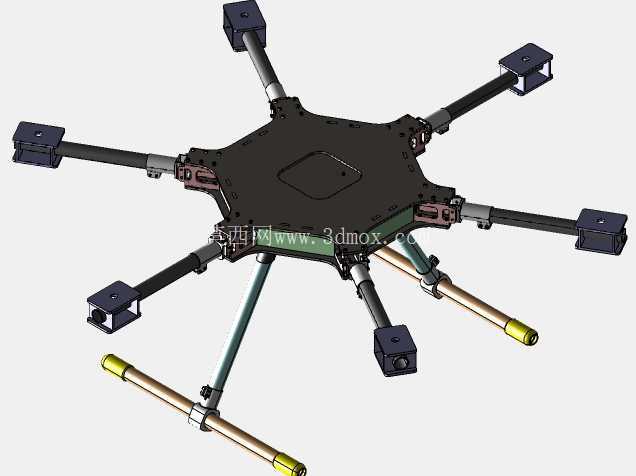

这套六旋翼机架作为多旋翼无人机的核心承载结构，主要面向低空航拍、农林植保作业、小范围测绘巡检、应急物资短途投送等场景的装机需求，是整套飞行系统的安装基准，所有机载部件的安装定位、受力传递都要依托这套机架完成。从结构受力逻辑来看，机架采用中心对称的六臂布局，中心板为正六边形构型，相比同尺寸四旋翼机架，单臂受力载荷降低约三分之一，单支机臂出现动力异常时，剩余五个动力单元仍可维持姿态稳定，大幅提升飞行过程的冗余安全性，尤其适合搭载精密测绘设备、植保喷洒组件这类对飞行稳定性要求较高的作业场景。

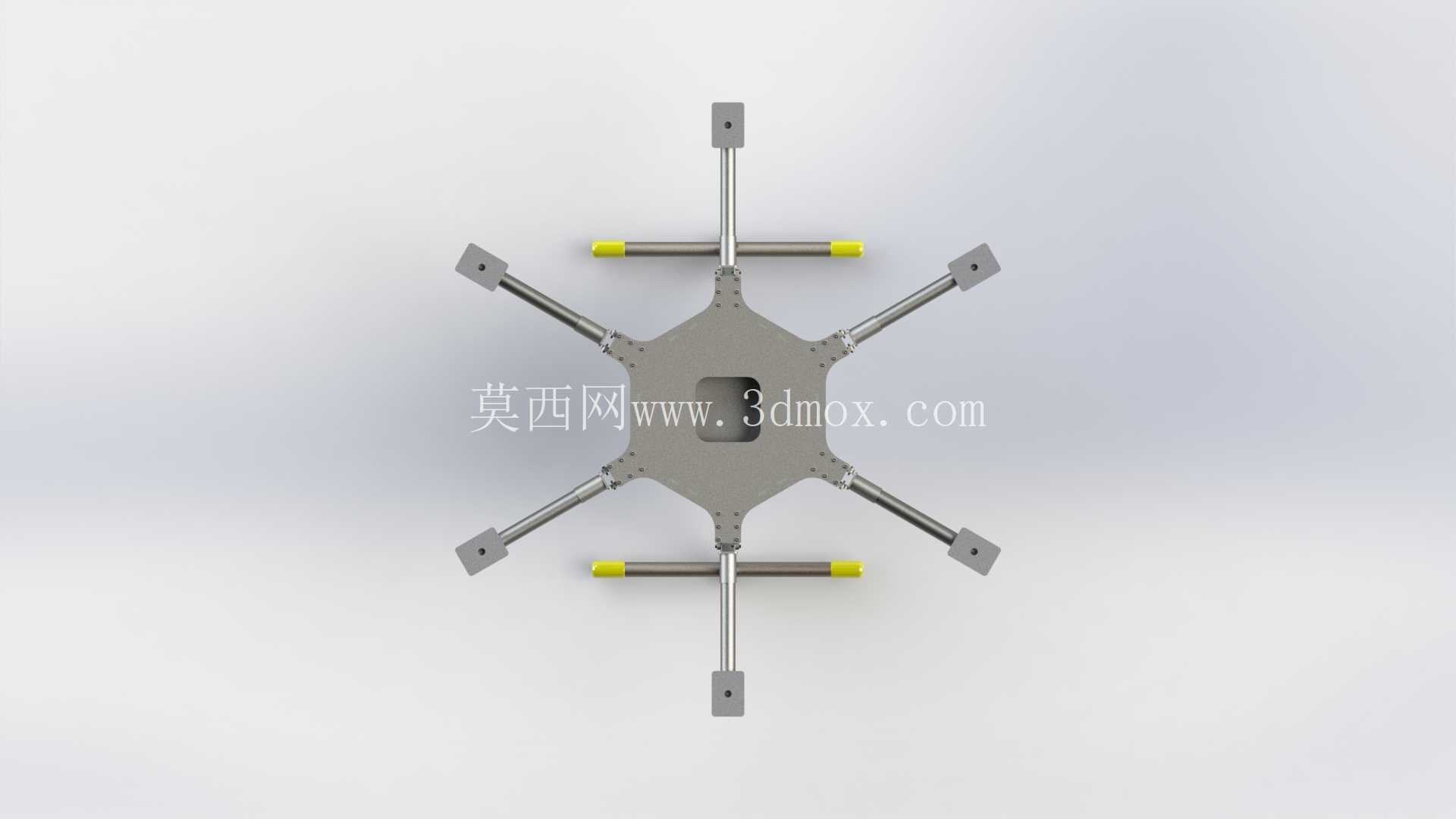

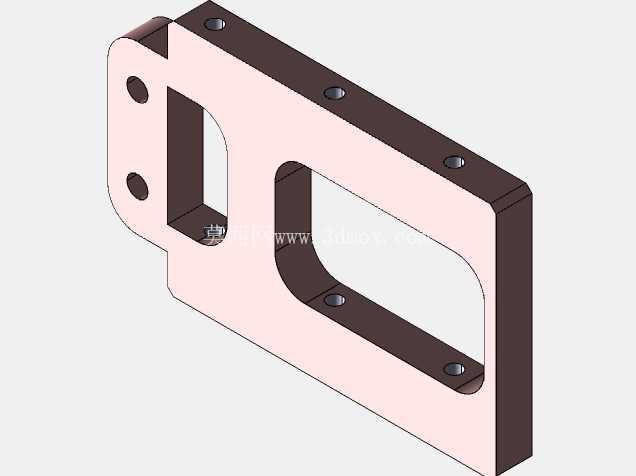

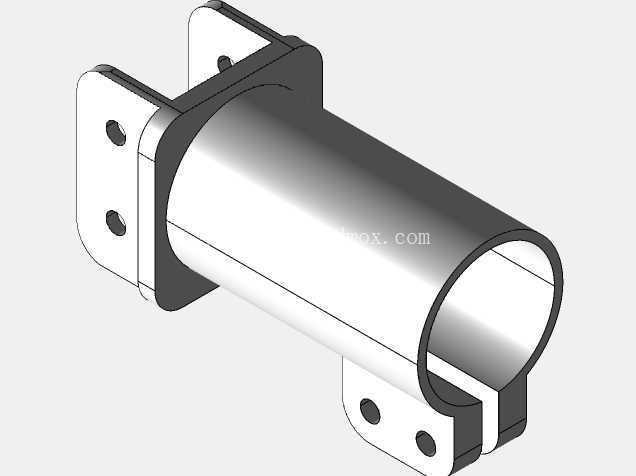

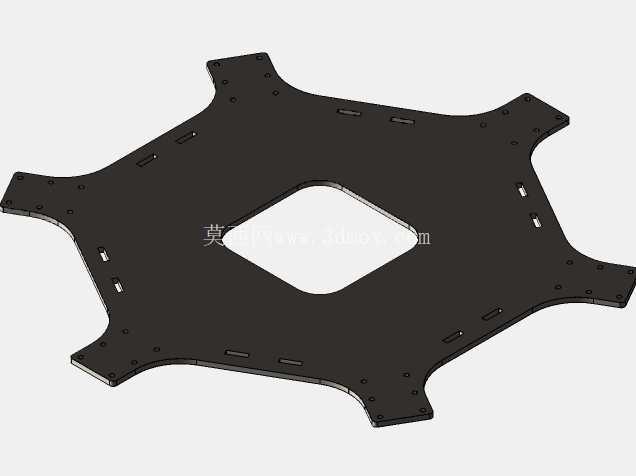

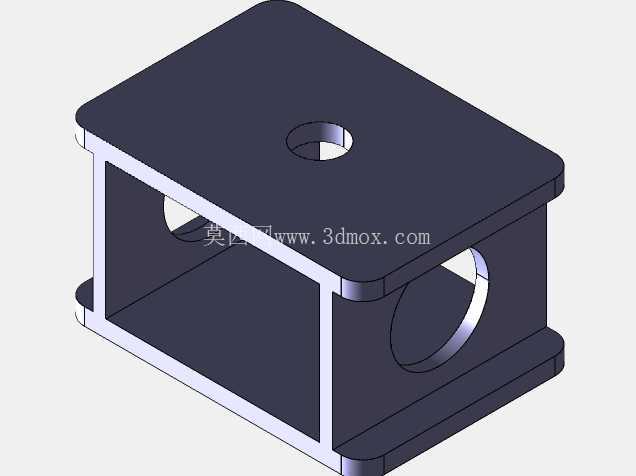

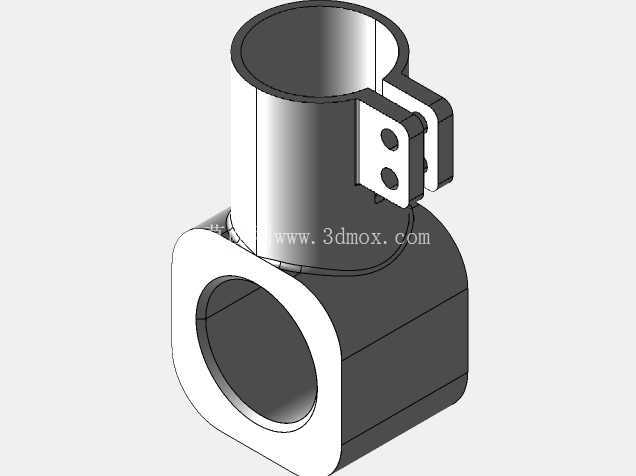

设计阶段优先考虑了安装边界的通用性，中心板预留的方形安装槽可适配主流飞控模块的安装尺寸，周边均匀分布的安装孔位可直接固定电调、电源分配板、GPS支架等标准机载配件，无需额外打孔改装。六支机臂采用等长辐射式布局，机臂末端的电机安装座预设标准孔距，可适配常见的无刷电机安装规格，机臂与中心板的连接位置采用快拆式锁紧结构，日常转场运输时可快速将机臂折叠或拆卸，缩小收纳体积，抵达作业现场后无需复杂调试即可快速组装完成。

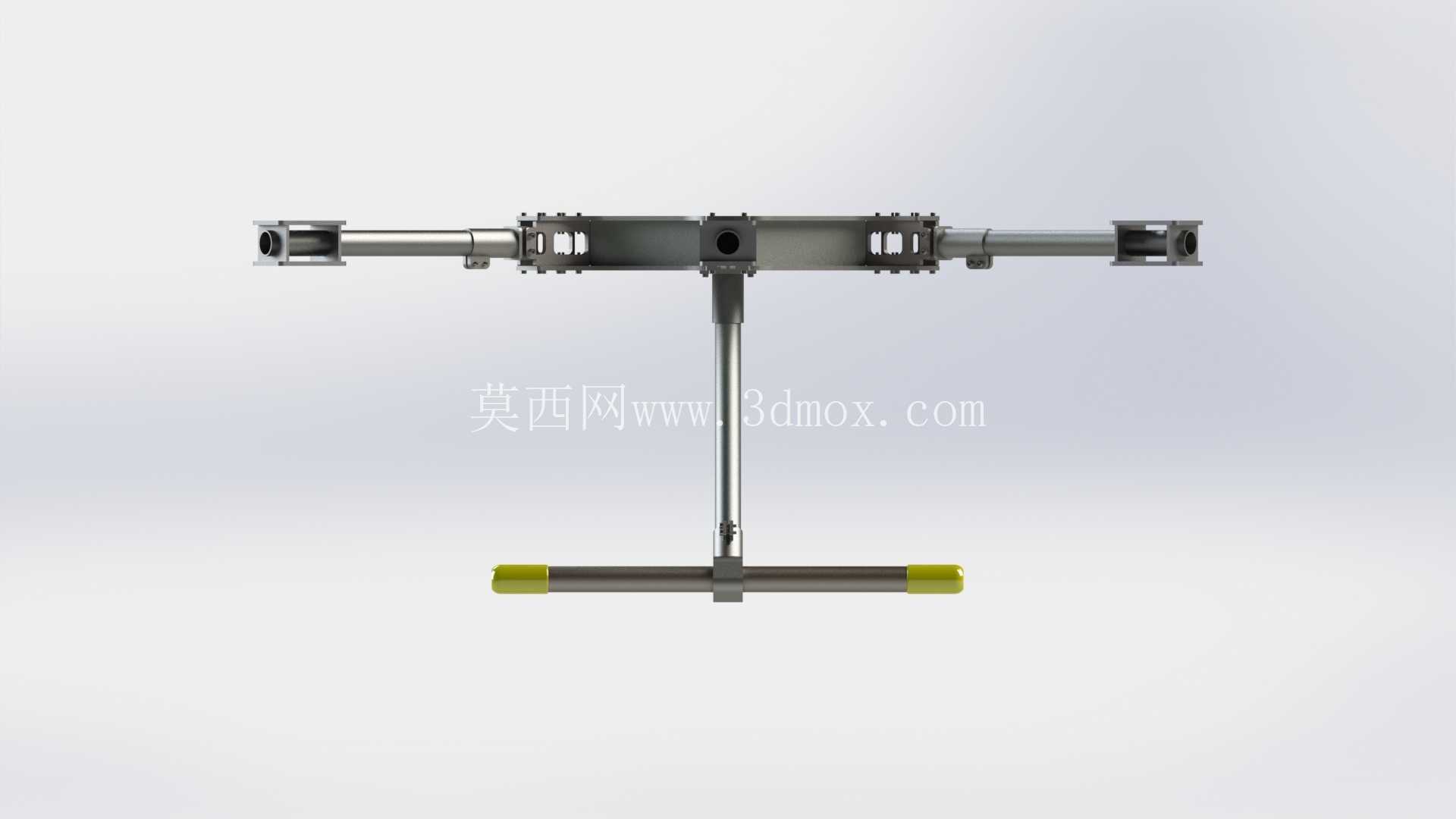

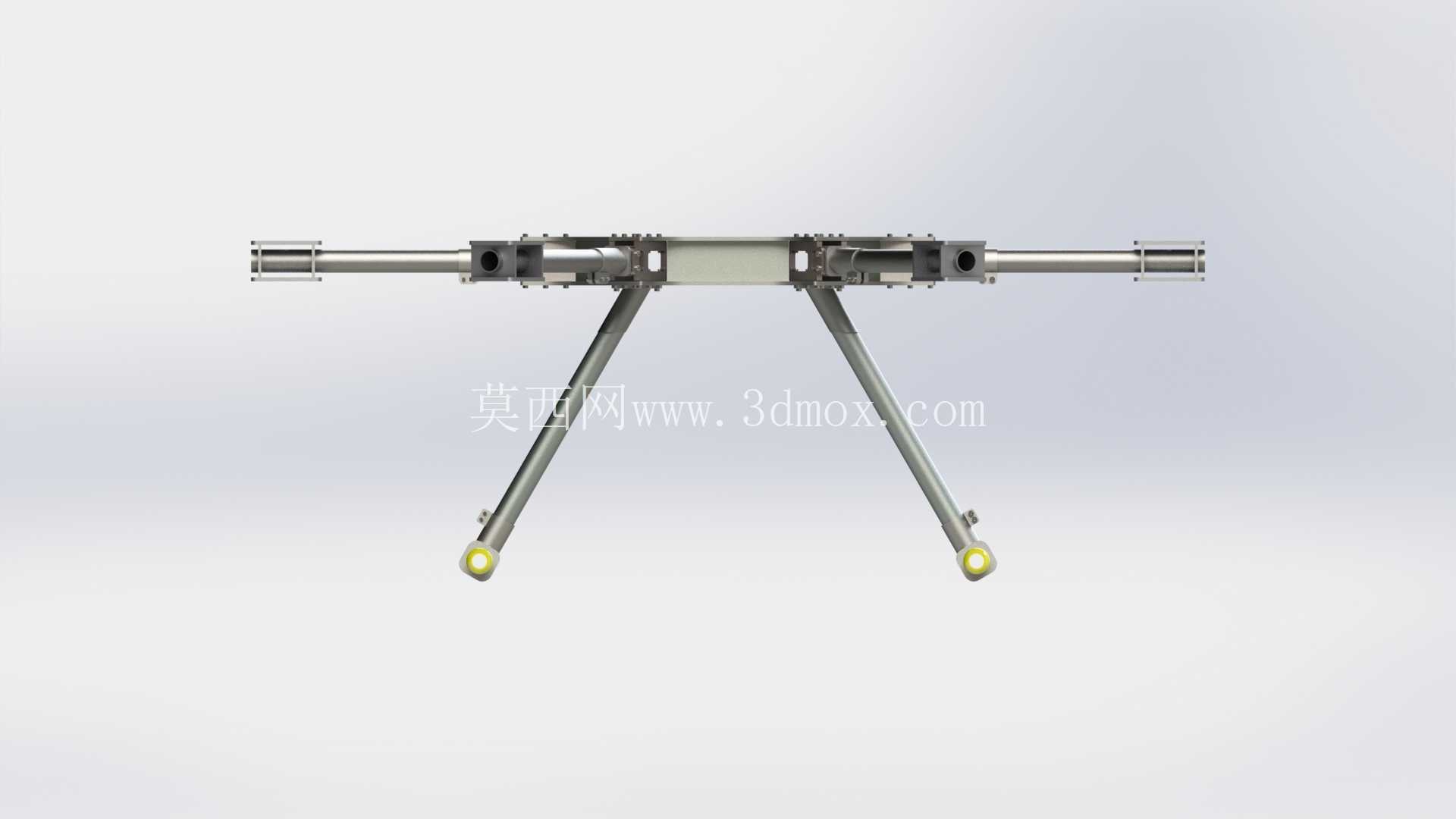

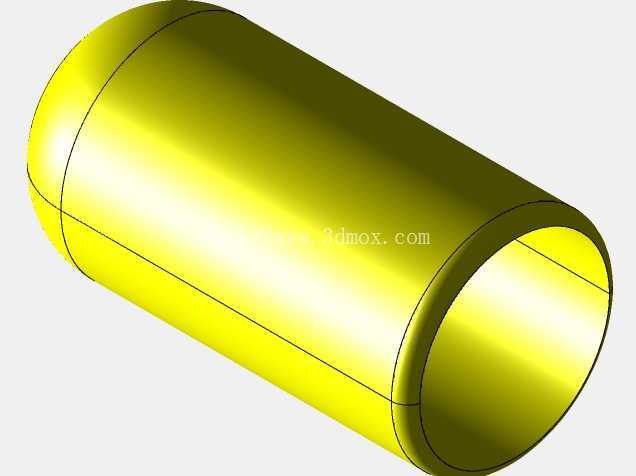

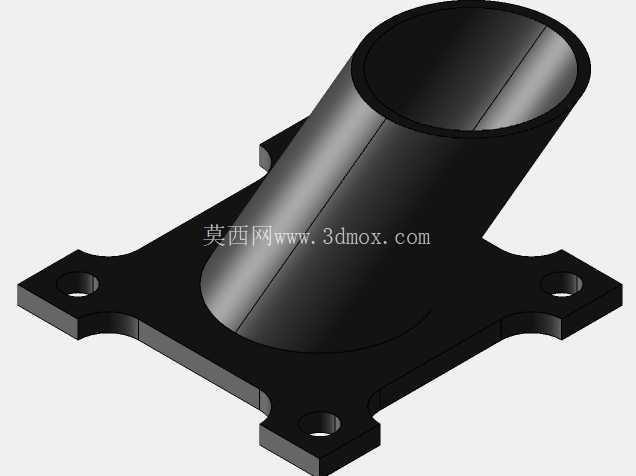

起落架部分采用斜撑式支腿设计，支腿末端设置防滑缓冲端头，起降时可吸收地面冲击载荷，避免硬着陆时的冲击力直接传递到中心板上的精密机载设备；支腿的安装高度经过适配计算，可预留足够的下方挂载空间，能够容纳植保药箱、航拍云台、投放装置等常见挂载设备，不会出现挂载件与地面剐蹭、或是与螺旋桨气流产生干涉的问题。

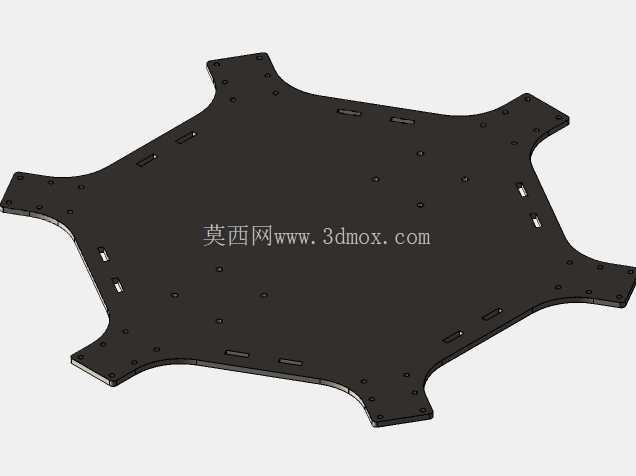

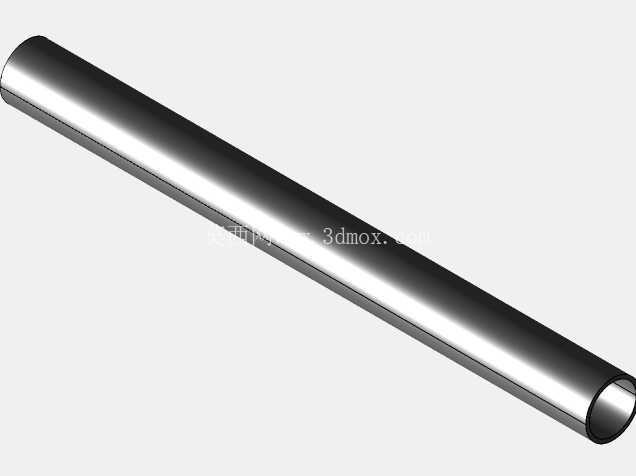

从结构强度设计来看，机臂主体采用中空构型，在保证抗弯、抗扭刚度的前提下尽可能降低自身结构重量，减少无效载荷占比，提升飞行续航表现；中心板作为核心受力部件，厚度方向做了分层加强设计，机臂连接位置做了局部加厚处理，可承受大机动飞行、突风载荷下的交变受力，避免长期使用后出现连接位松动、结构变形的问题。整套机架的安装孔位全部采用对称化设计，组装时无需区分机臂安装顺序，降低装机过程的出错概率，机臂的长度参数经过动力匹配计算，可适配对应尺寸的螺旋桨，相邻机臂的螺旋桨转动平面不会出现重叠干涉，保证动力输出的效率。

在实际装机应用中，这套机架可根据作业场景的需求灵活调整配置，用于航拍作业时可在中心板下方加装云台减震装置，降低飞行振动对成像设备的影响；用于植保作业时可在中心板下方预留位置安装药箱与喷洒管路，机臂上可直接固定喷头支架，无需额外设计转接结构；用于电力巡检、消防侦察这类场景时，机架的上部安装位可固定图传天线、避障模块等设备，整体结构的拓展性能够覆盖多数民用多旋翼无人机的装机需求。结构设计过程中也充分考虑了维护便利性，所有连接位置的紧固件都采用标准规格，日常维护更换部件时无需特殊定制工具，机臂如果出现碰撞损坏，可单独更换对应支臂，无需整体更换机架，降低后期使用维护成本。
