圆柱头内六角紧固螺栓结构设计

在消费电子、小型通讯设备、精密仪器的内部结构装配场景中，这类圆柱头内六角螺栓是应用频次极高的紧固连接件，不同于外六角螺栓需要预留较大的扳手操作空间，内六角的驱动形式完全适配设备内部紧凑的装配间隙，很多通讯终端的内部PCB板固定、结构件拼接工位，都会优先选用这类紧固件，避免因为扳手操作空间不足导致的装配干涉问题。从实际使用的角度看，这类螺栓的核心功能是实现两个或多个薄壁结构件的刚性压紧连接，依靠螺纹副的自锁特性保证长期使用下不会出现松脱，尤其是在带有轻微振动的便携设备场景中，圆柱头的大端面接触面积可以有效分散压紧应力，避免薄壁塑料件或者薄金属板被螺栓头压溃，出现连接失效的问题。

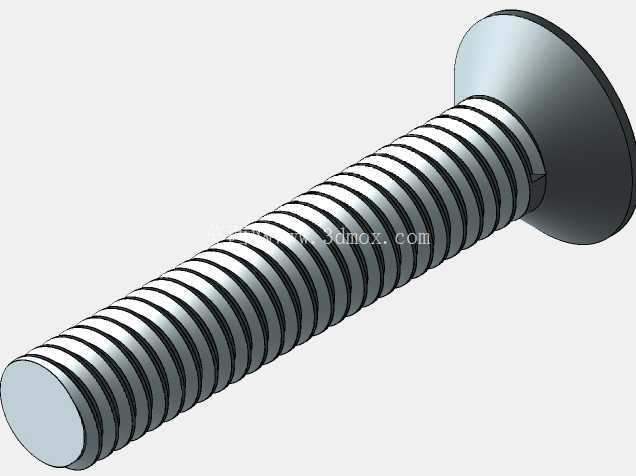

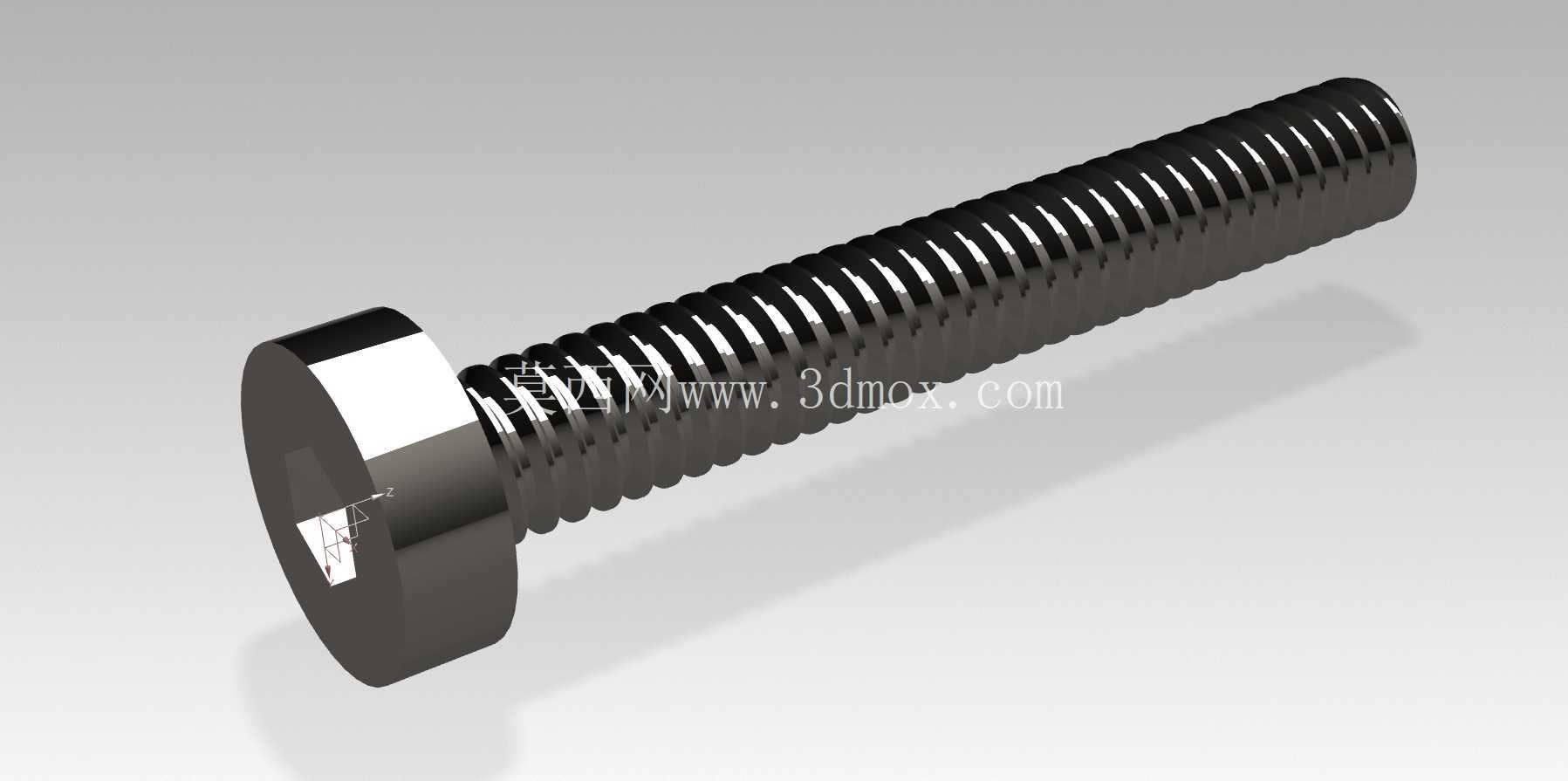

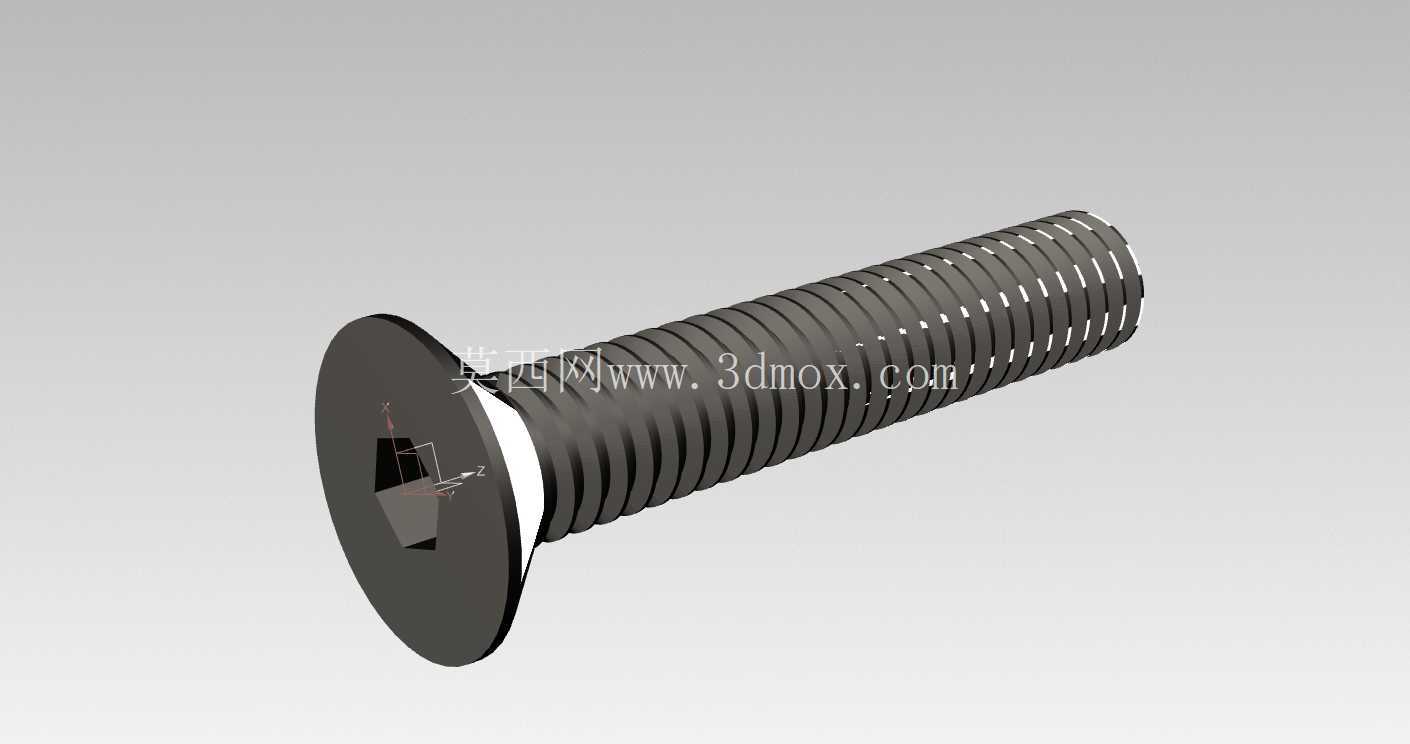

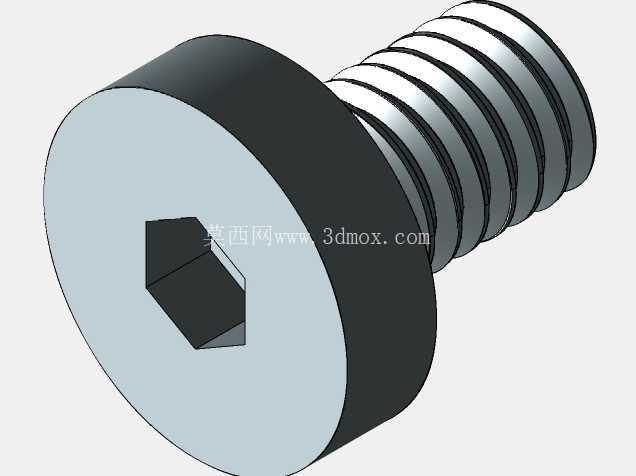

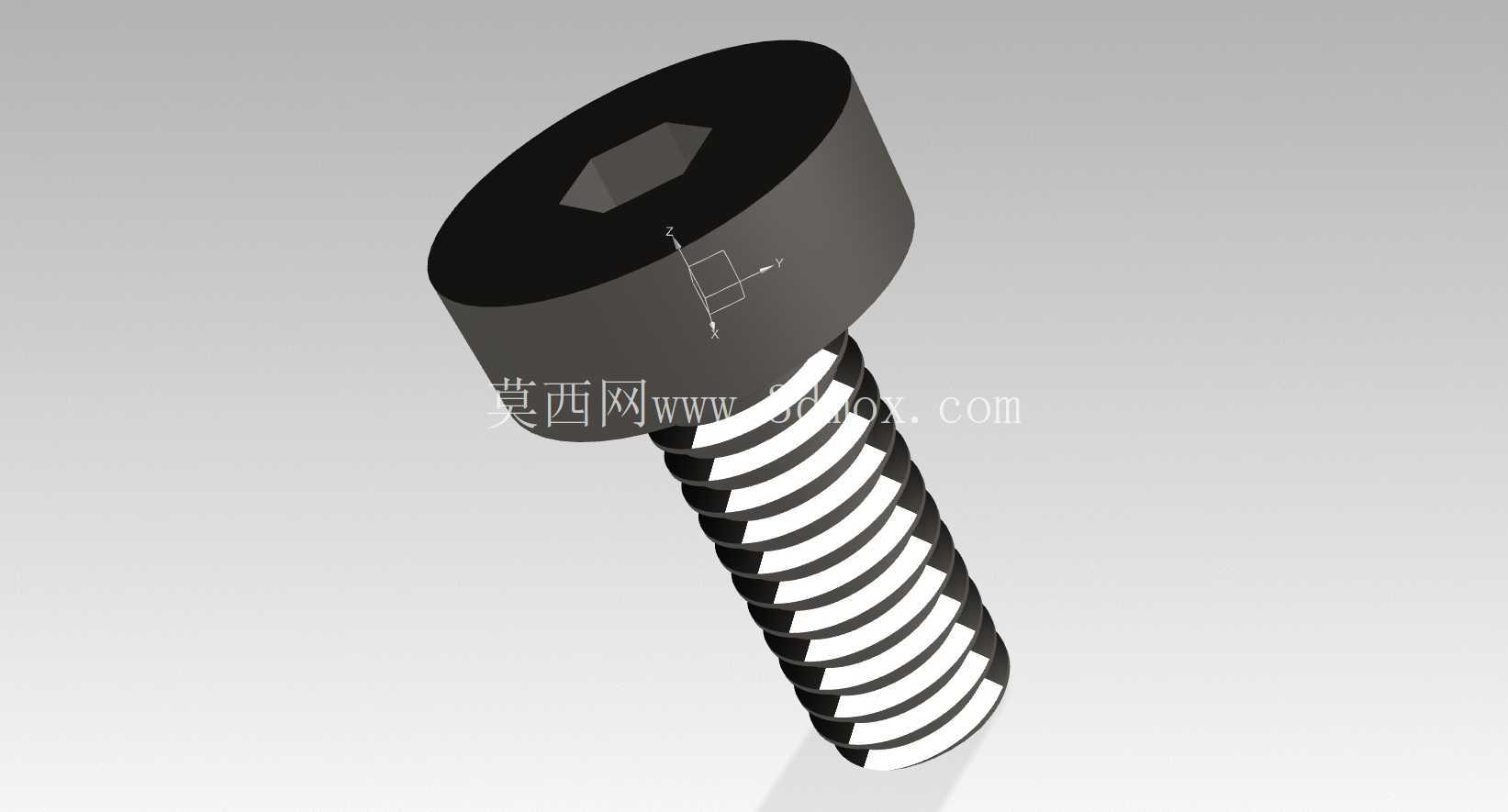

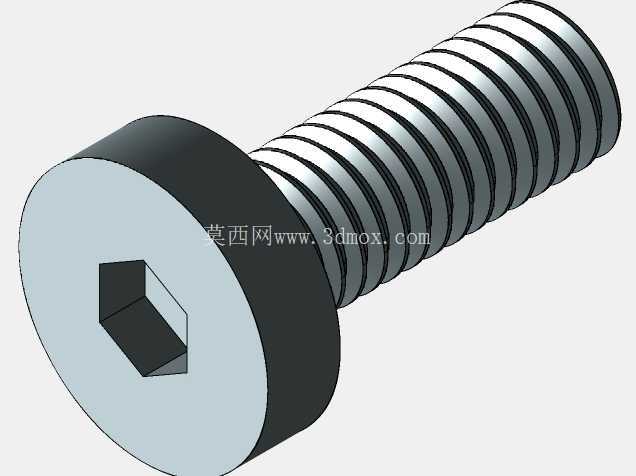

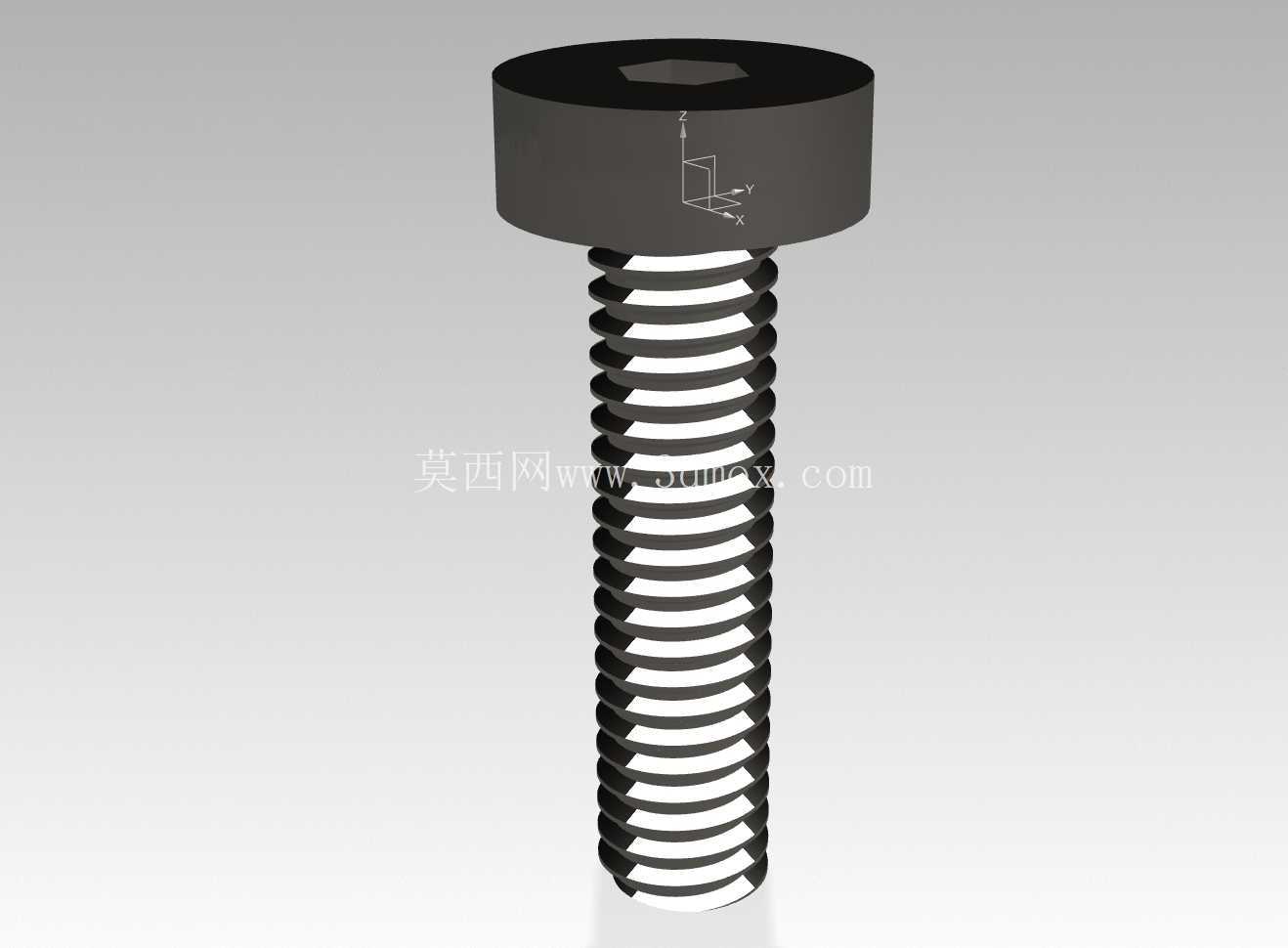

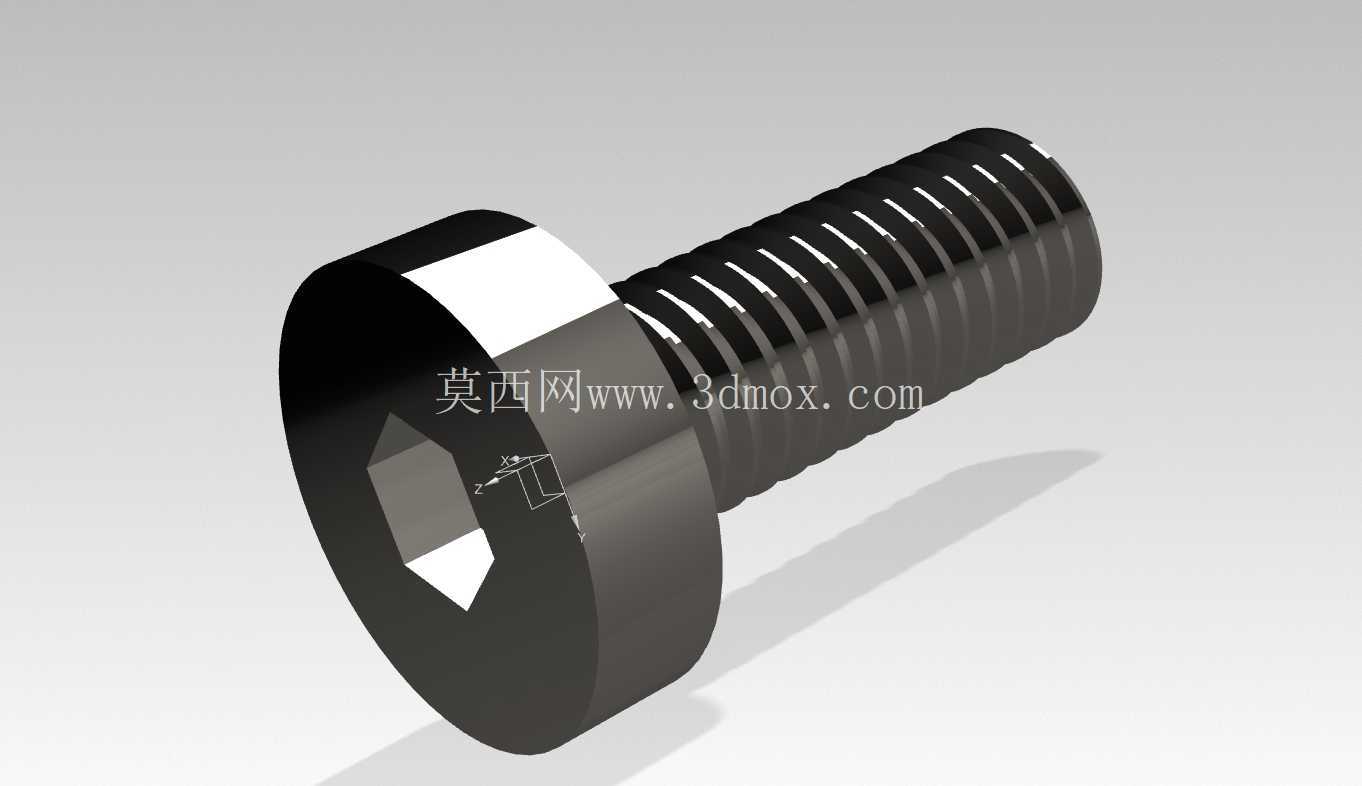

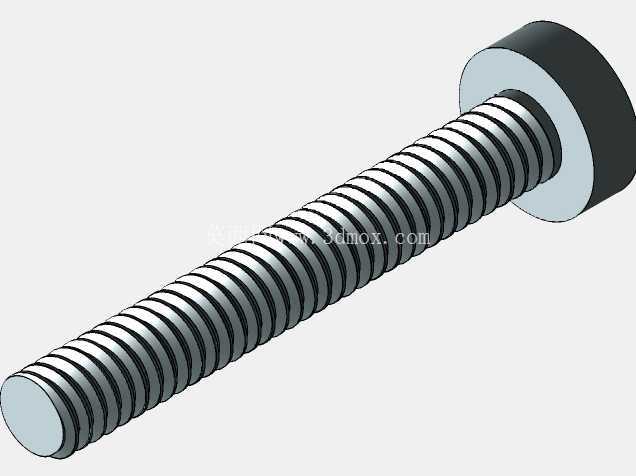

设计这类螺栓的三维模型时，首先要明确不同公称直径对应的头部尺寸边界，比如m2、m2.5、m3、m4这些常用的小规格螺栓，头部直径要比螺纹公称直径大1.5到2倍，头部厚度控制在螺纹公称直径的0.6到0.8倍，既保证内六角驱动孔有足够的深度来传递拧紧扭矩，又不会因为头部过厚占用过多的设备内部空间。内六角孔的尺寸要严格匹配对应规格的内六角扳手对边尺寸，孔底要预留合理的退刀空间，避免实际加工时出现刀具崩损的问题，同时六角孔的棱边要做微小的倒角处理，方便装配时扳手能够顺利插入，不会因为棱边毛刺导致扳手卡滞。

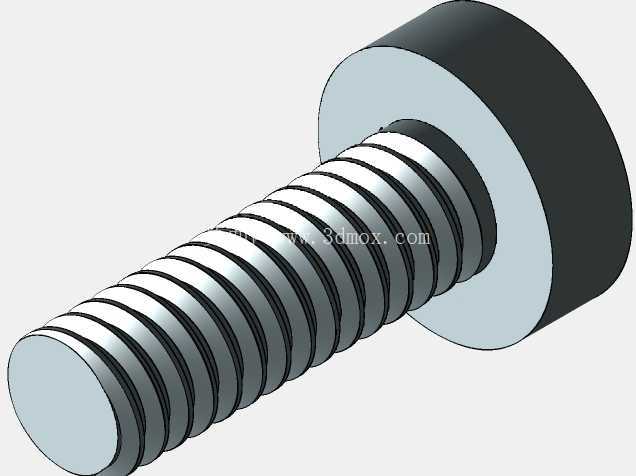

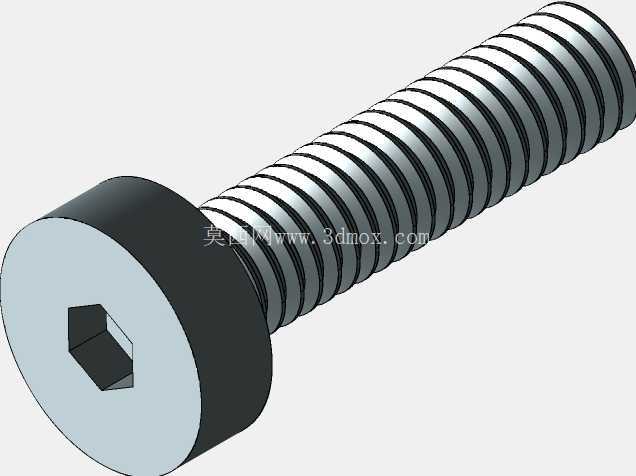

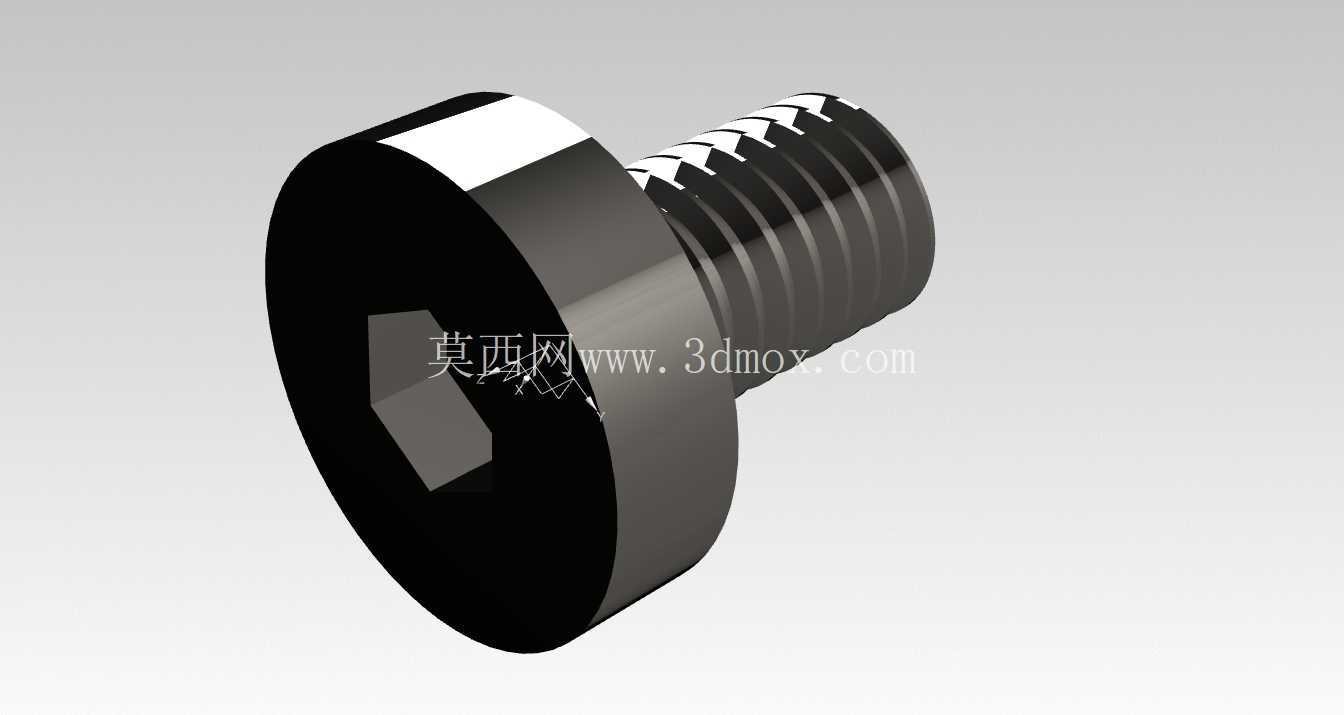

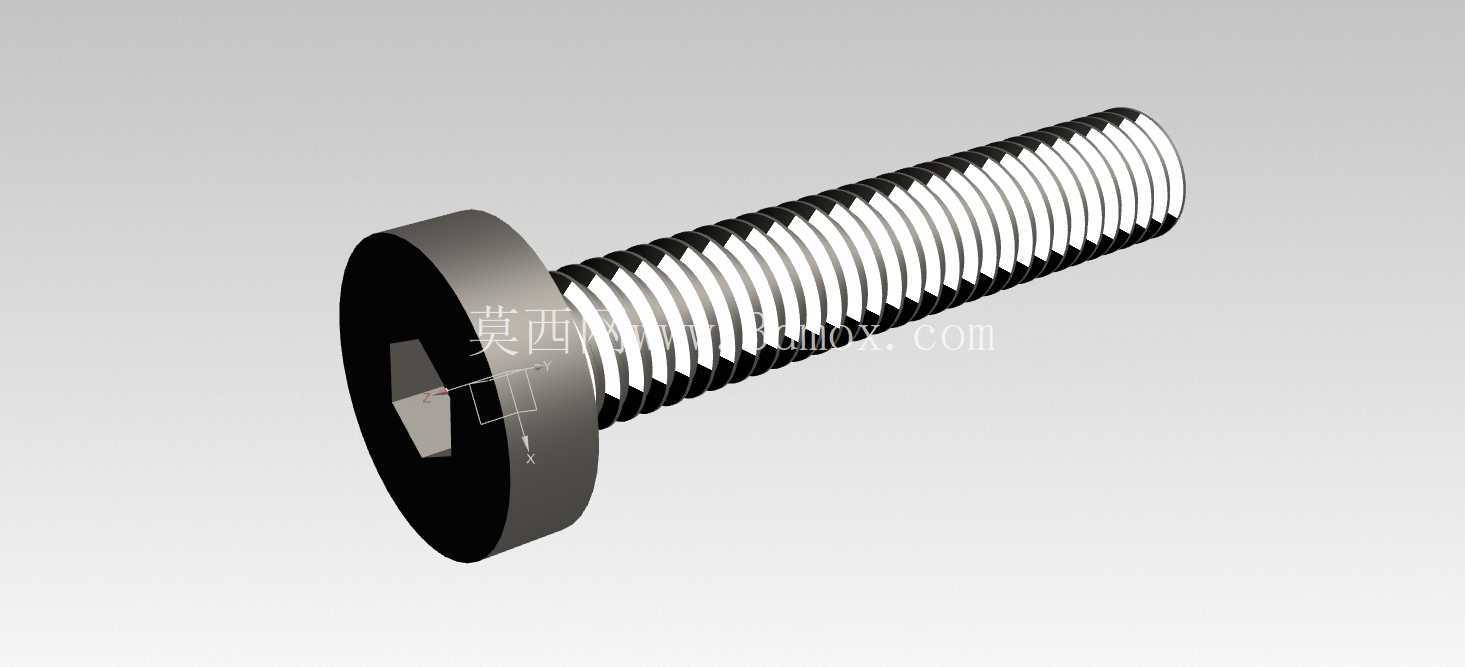

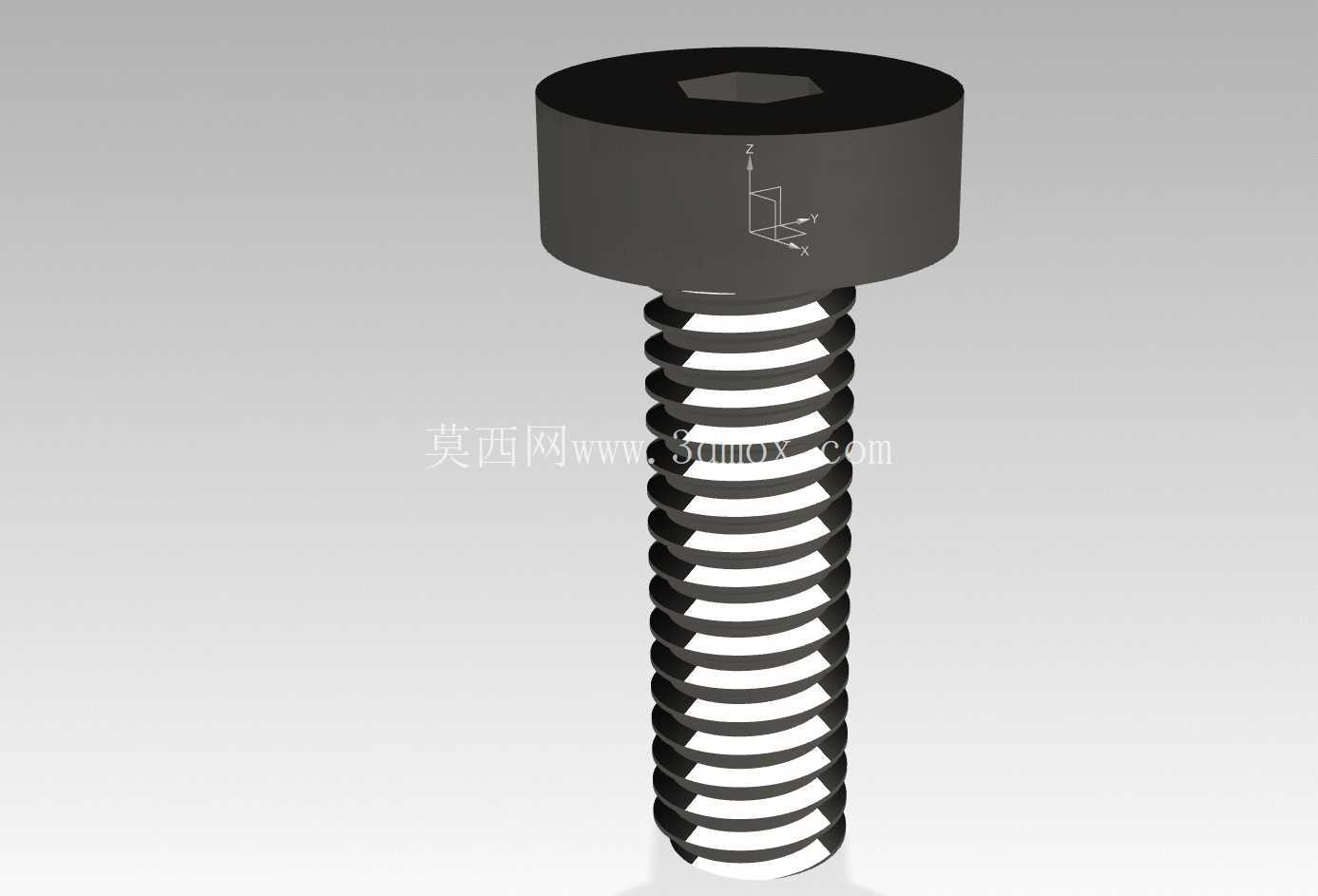

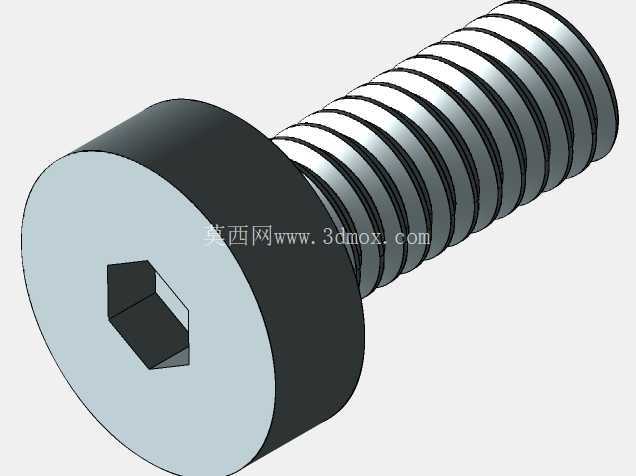

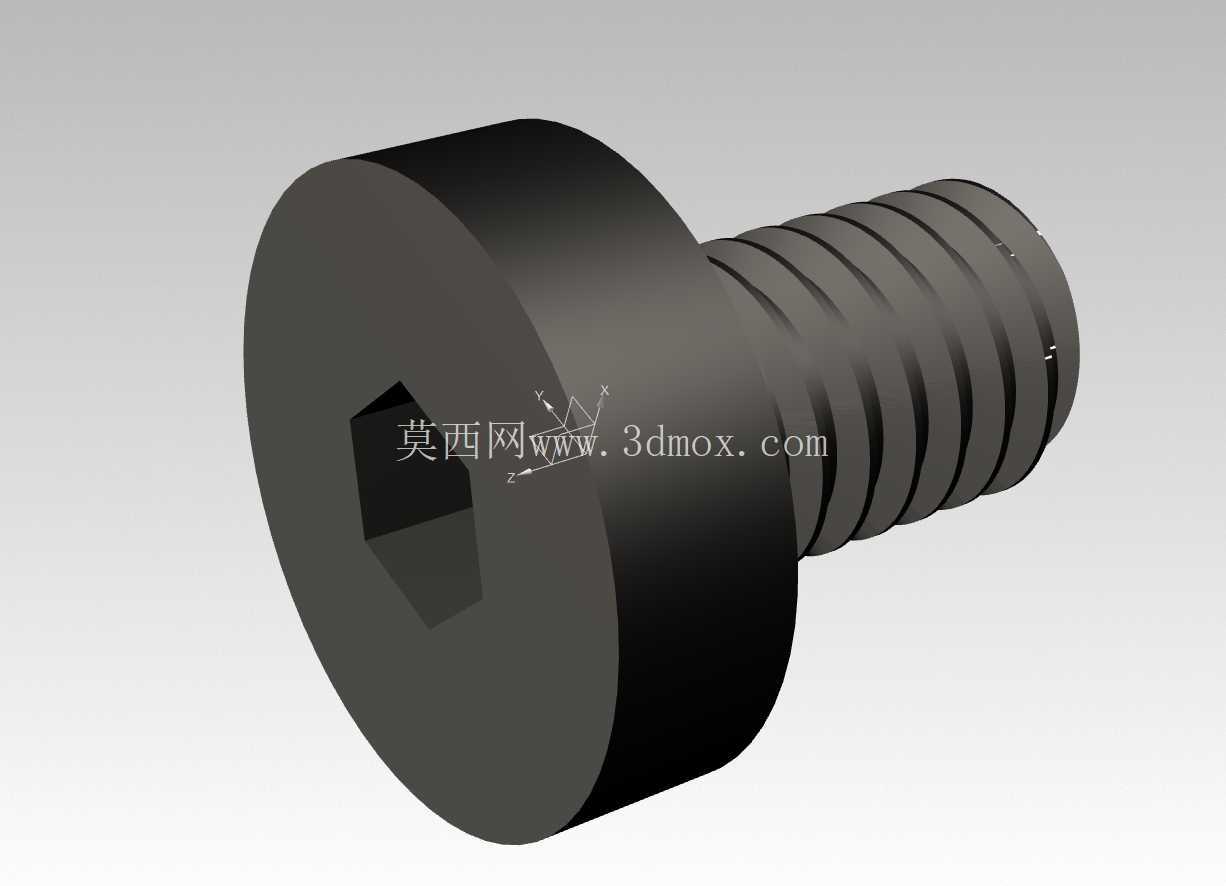

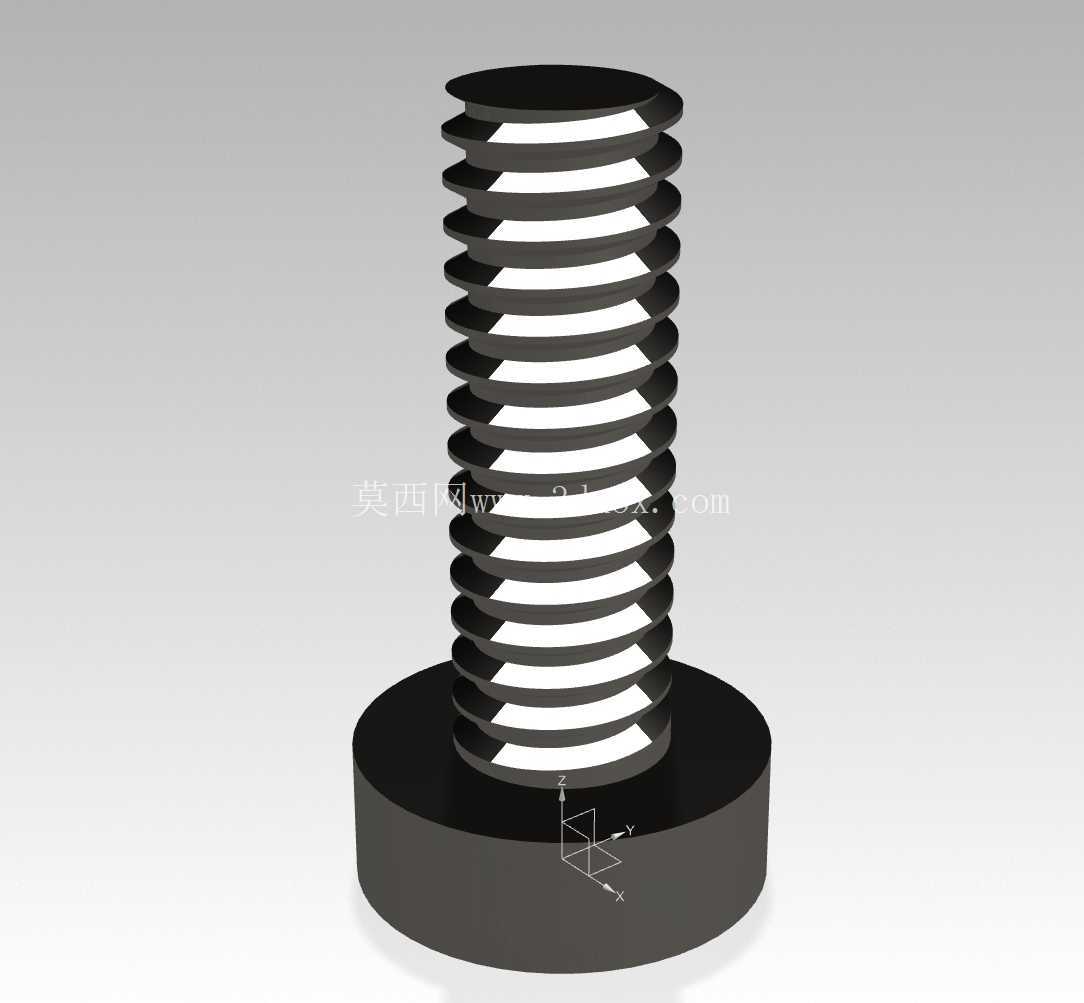

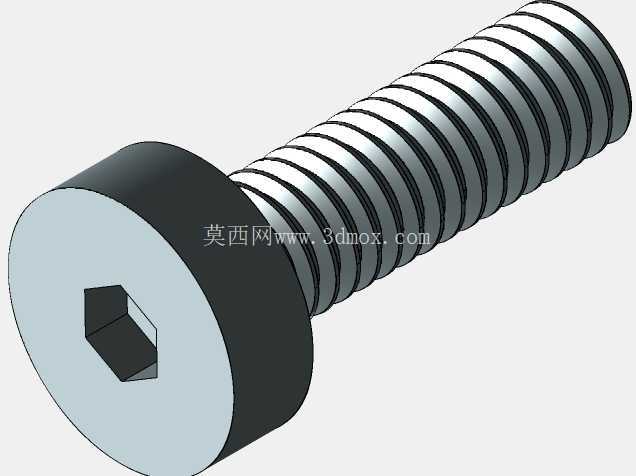

螺纹部分的建模要注意区分有效啮合长度和螺杆光杆段的边界，不同长度规格的螺栓，比如m2-5x8、m2-5x10、m2-5x12、m3x5、m3x16、m4x6这些常用规格，螺纹收尾的位置要距离头部下端面留出1到2个螺距的退刀距离，符合实际冷镦加工的工艺特征，不能把螺纹直接做到头部端面，否则实际生产中会出现螺纹牙型不完整、装配时无法拧到底的问题。螺纹牙型的建模要符合普通公制螺纹的基本牙型参数，牙型角60度，牙顶和牙底的圆弧过渡要还原实际紧固件的工艺特征，避免建模时出现尖锐的棱边，和实际生产的零件特征不符。

从安装边界的角度考虑，选用这类螺栓做结构设计时，要在被连接件上预留对应的沉孔或者过孔，过孔直径要比螺纹公称直径大0.1到0.2mm，保证螺栓能够顺利穿过，沉孔的深度要略大于螺栓头部的厚度，保证装配后螺栓头不会高出结构件表面，避免和其他内部零件产生干涉。拧紧扭矩的匹配也要和螺栓规格对应，小规格的m2、m2.5螺栓不能施加过大的拧紧力，否则容易出现螺纹滑牙或者螺栓断裂的问题，m3、m4规格的螺栓可以根据被连接件的材质适当调整拧紧扭矩，保证连接刚性的同时不损伤零件。

很多结构设计新手在做三维装配时，容易忽略螺栓头部和扳手的操作空间预留，虽然内六角螺栓需要的操作空间比外六角小，但也要在螺栓头部上方预留至少等于扳手长度加5mm的操作空间，否则生产线上的装配工人无法顺利放入扳手完成拧紧作业，反而会提升装配难度。另外这类螺栓的头部端面和螺杆轴线的垂直度要控制在合理的形位公差范围内，避免拧紧后出现螺栓偏斜，导致被连接件受力不均，长期使用下出现连接松动的问题。在做三维模型的装配干涉检查时，要重点核对螺栓头部周围的零件间隙，保证螺栓拧紧过程中头部不会和周边的筋位、卡扣、电子元器件产生碰撞，尤其是在通讯类小型设备的内部结构中，空间余量通常都在0.5mm以内，任何尺寸上的偏差都可能导致实际装配失败。
