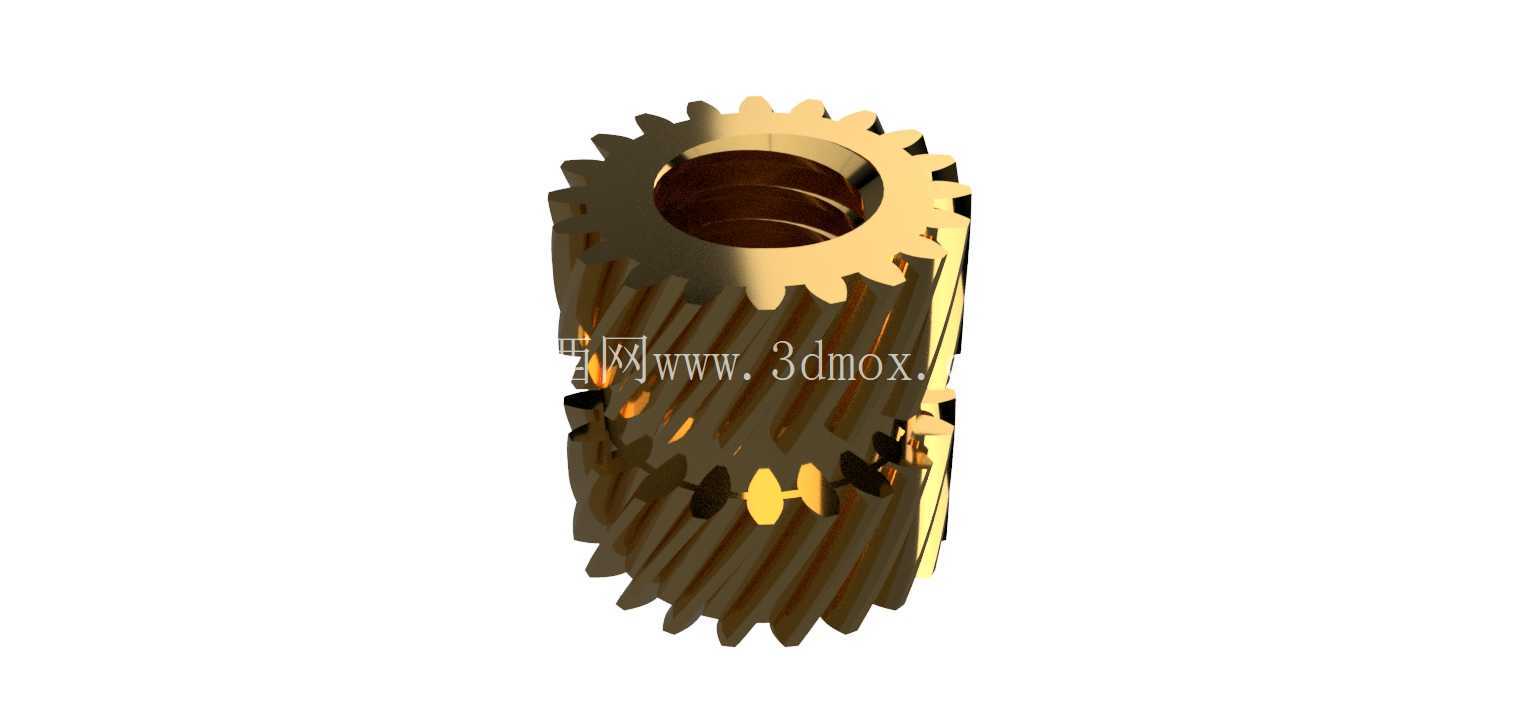

M2规格黄铜热熔滚花嵌件结构设计

做消费电子结构设计快十年，经手的壳体连接方案里，热熔铜嵌件是最稳妥的薄壁塑料件螺纹强化选择，这次的M2规格嵌件是专门针对小尺寸通讯类塑胶外壳优化的版本，外径5mm、有效热熔埋入长度4mm，适配1.5-2.5mm壁厚的ABS、PC、PC+ABS等常用工程塑料壳体，不会出现埋入后背面透胶、或者嵌件突出装配面的问题。

很多刚入行的结构工程师选嵌件只看螺纹规格，忽略滚花结构和外径、长度的匹配，最后要么是热熔后扭力不够，螺丝锁附时嵌件跟着打转，要么是埋入后拉拔力不足，整机跌落时嵌件直接从塑胶柱里被扯出来。这款嵌件的外形做了双斜纹滚花加端部导向锥的设计，滚花的齿高控制在0.2mm，齿距0.3mm，既不会因为齿太尖在热熔时把塑胶柱的内壁刮出多余胶屑，也能保证熔融状态的塑胶充分填充到滚花的齿槽里，冷却后形成足够的机械咬合，常温下M2螺纹锁附到0.3N·m扭矩时，嵌件不会出现跟转，轴向拉拔力能达到120N以上，完全满足手持类通讯设备的跌落、振动测试要求。

从设计逻辑上，这款嵌件的尺寸边界卡得很死：端部的导向锥角度是15度，热熔时可以自动对准塑胶柱的预制孔，不用工人刻意找正，能提升产线热熔工序的良率；嵌件的内螺纹是通止规合格的6H精度，适配市面上所有标准M2机牙螺丝，不管是十字、内六角还是梅花槽的螺丝都能顺畅锁入，不会出现滑牙、锁偏的问题。嵌件本体用的是H59黄铜，导热系数刚好适配热熔工艺的温度窗口——热熔头温度设置在280-320℃时，嵌件能快速把热量传导给周围的塑胶，让塑胶柱内壁均匀熔融，不会出现局部过热碳化、或者热量不够塑胶没完全熔化导致嵌件压不到位的情况。

实际应用场景里，这类小规格热熔嵌件大多用在对讲机、小型通讯模块、便携数据采集终端的壳体上，这些设备的壳体壁厚普遍偏薄，没法直接在塑胶柱上攻牙，反复拆装的话塑胶牙很快就会滑牙失效，埋入铜嵌件之后，螺纹连接的寿命能提升几十倍，哪怕反复拆装十几次，螺纹的锁紧力也不会出现明显衰减。设计的时候特意把嵌件的两端做了平端面处理，热熔到位后端面和塑胶柱端面齐平，不会有凸起影响后续壳体的装配贴合，也不会有凹陷导致螺丝锁入时深度不够。

很多人做三维建模的时候容易忽略嵌件和塑胶预制孔的配合间隙，这款嵌件对应的预制孔直径建议做4.2mm，孔深比嵌件长度深0.2mm，给熔融的塑胶留出足够的溢料空间，避免热熔时多余的胶被挤到壳体表面形成溢胶痕，影响外观。滚花的纹路做了双向交错设计，相比直纹滚花，双向斜纹能同时承受周向的扭力和轴向的拉拔力，不会因为设备受冲击出现嵌件松动的情况。另外嵌件的内孔没有做贯通的倒角，避免热熔时熔融的塑胶从内孔上端溢出来，堵死螺纹孔，减少后续攻牙清理的工序。

从产线装配的角度，这个尺寸的嵌件适配市面上绝大多数标准热熔机头，不需要定制特殊的热熔治具，换产的时候不用额外调整设备参数，只要把热熔头的下压深度设置成和嵌件长度一致，保压时间控制在1-2秒就能完成埋入，生产节拍能到每小时1200件以上，不会因为嵌件的结构问题拖慢产线效率。针对通讯类产品的EMC要求，黄铜材质的嵌件还能起到一定的接地导通作用，只要壳体内部的导电泡棉或者弹片接触到嵌件端面，就能实现壳体和内部电路板的接地连通，不用额外做接地柱，能节省内部的结构空间。

做这类嵌件的三维建模时，要注意滚花特征的简化，不用把每一个滚齿都做出来，只要在工程图里标注清楚滚花的规格和精度要求就行，不然会导致整个装配体的文件过大，影响整机设计时的软件运行流畅度。另外要注意嵌件的安装公差，径向公差控制在±0.05mm，轴向公差控制在±0.1mm，保证热熔后嵌件的位置度满足装配要求，不会出现螺丝孔位偏位导致和内部PCB板的安装孔对不上的问题。
