参数化DIN导轨弹簧卡扣安装支架

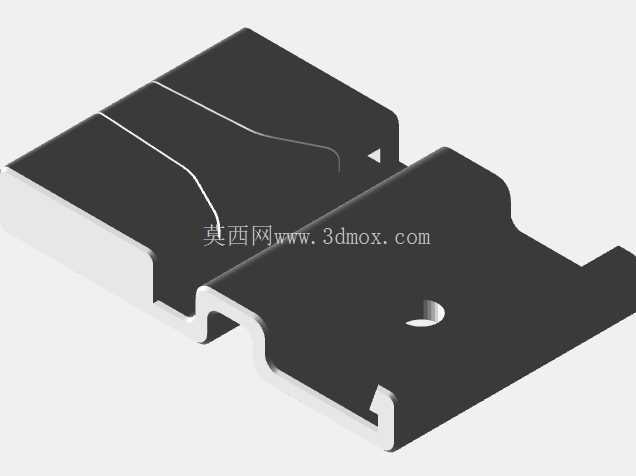

这款DIN导轨安装支架是面向工业电气柜、自动化控制箱内部器件安装场景设计的快装式固定结构，核心适配市面通用的UNV10210型标准DIN导轨，也就是行业内常用的35mm宽度标准安装导轨，这类导轨广泛应用在低压配电盘、PLC控制柜、工业传感器接线盒、小型自动化设备的电气安装腔体内，是目前工业电气安装领域普及率最高的标准化安装载体。

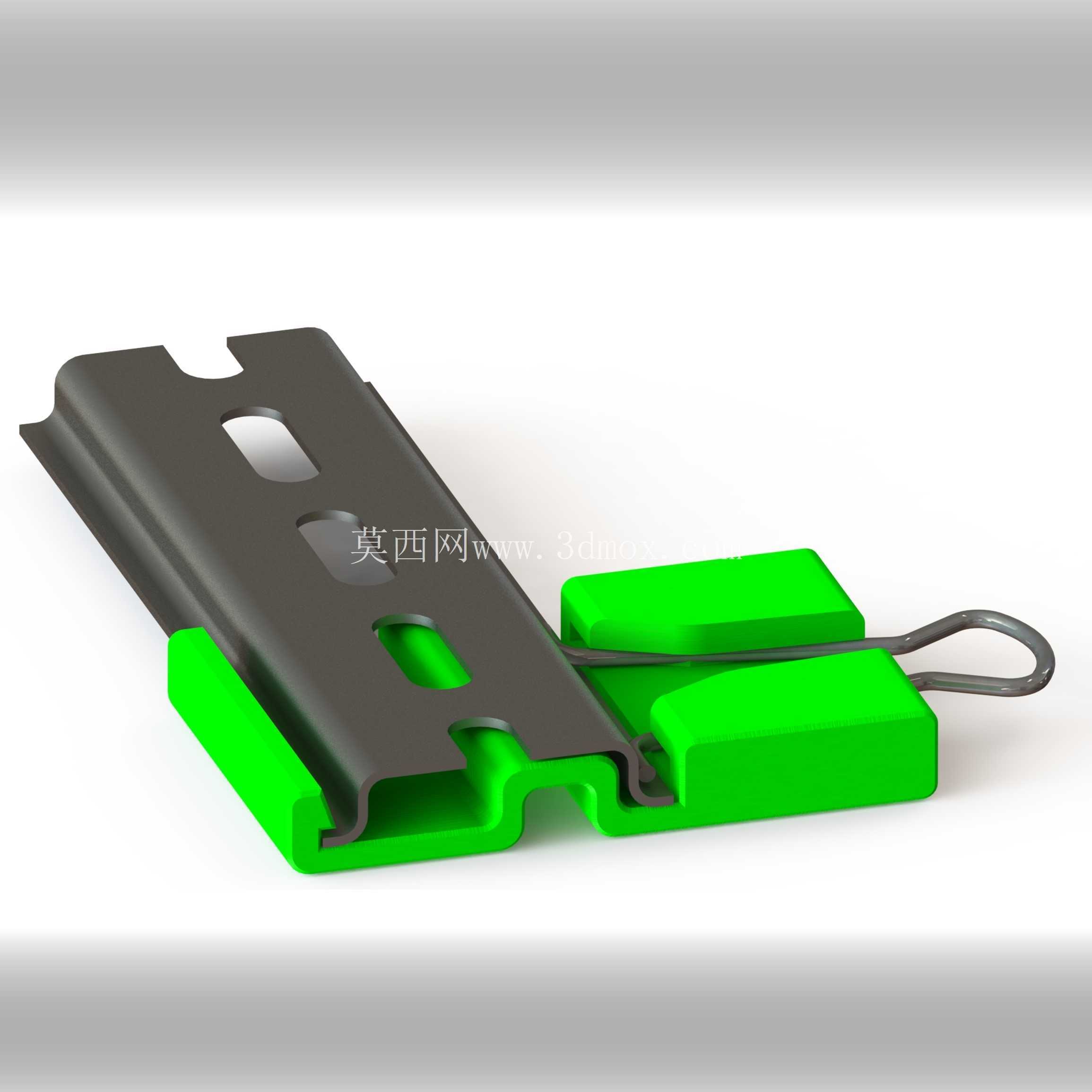

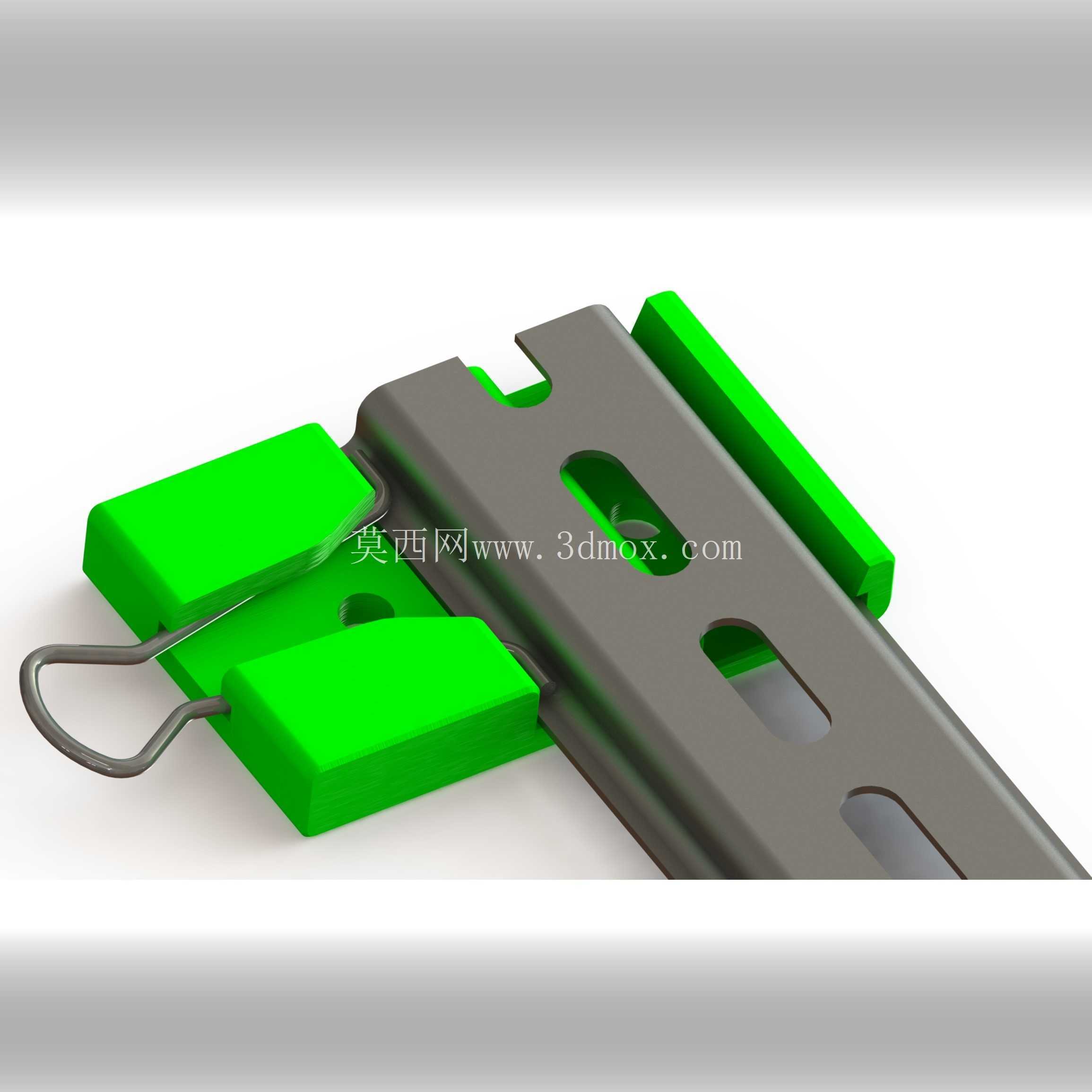

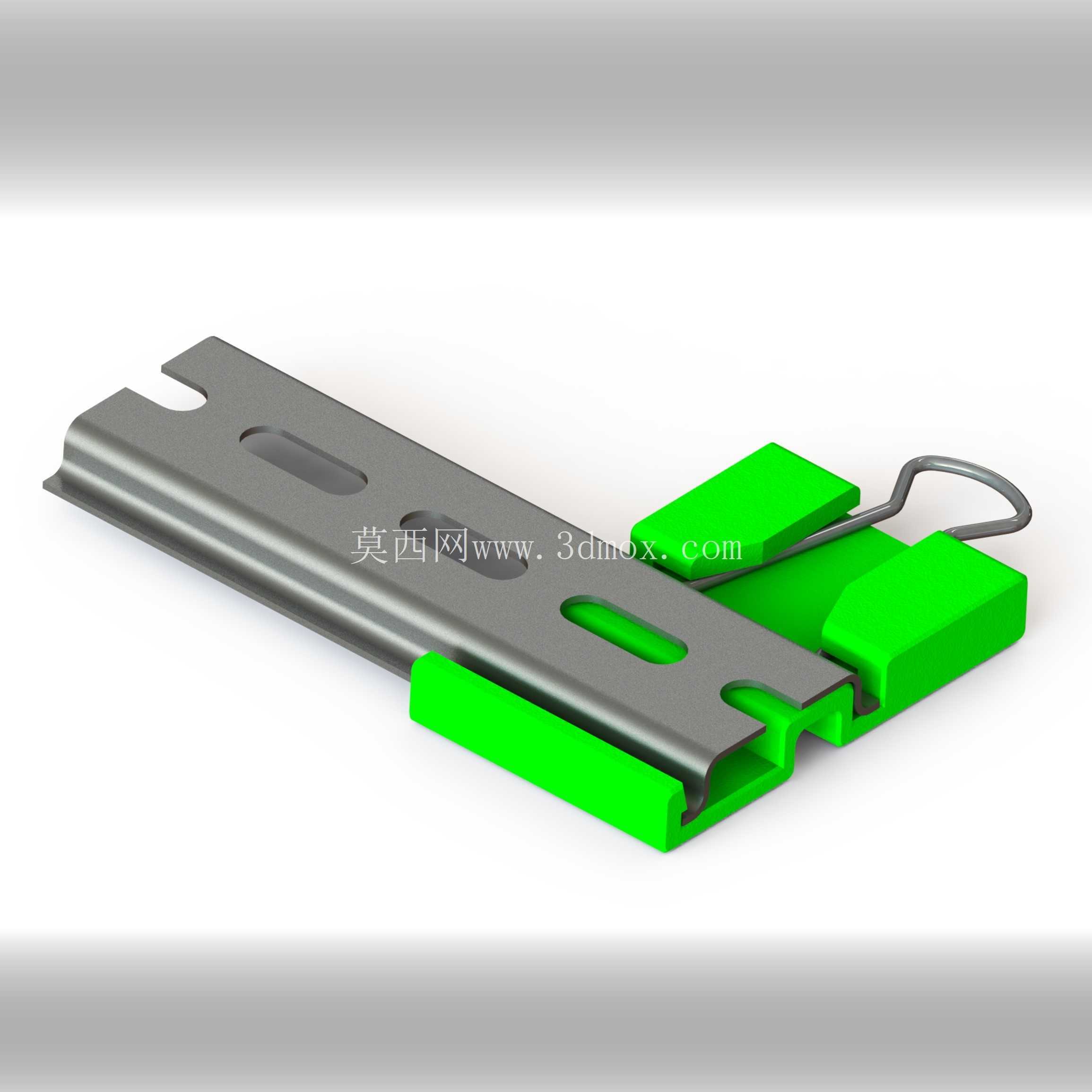

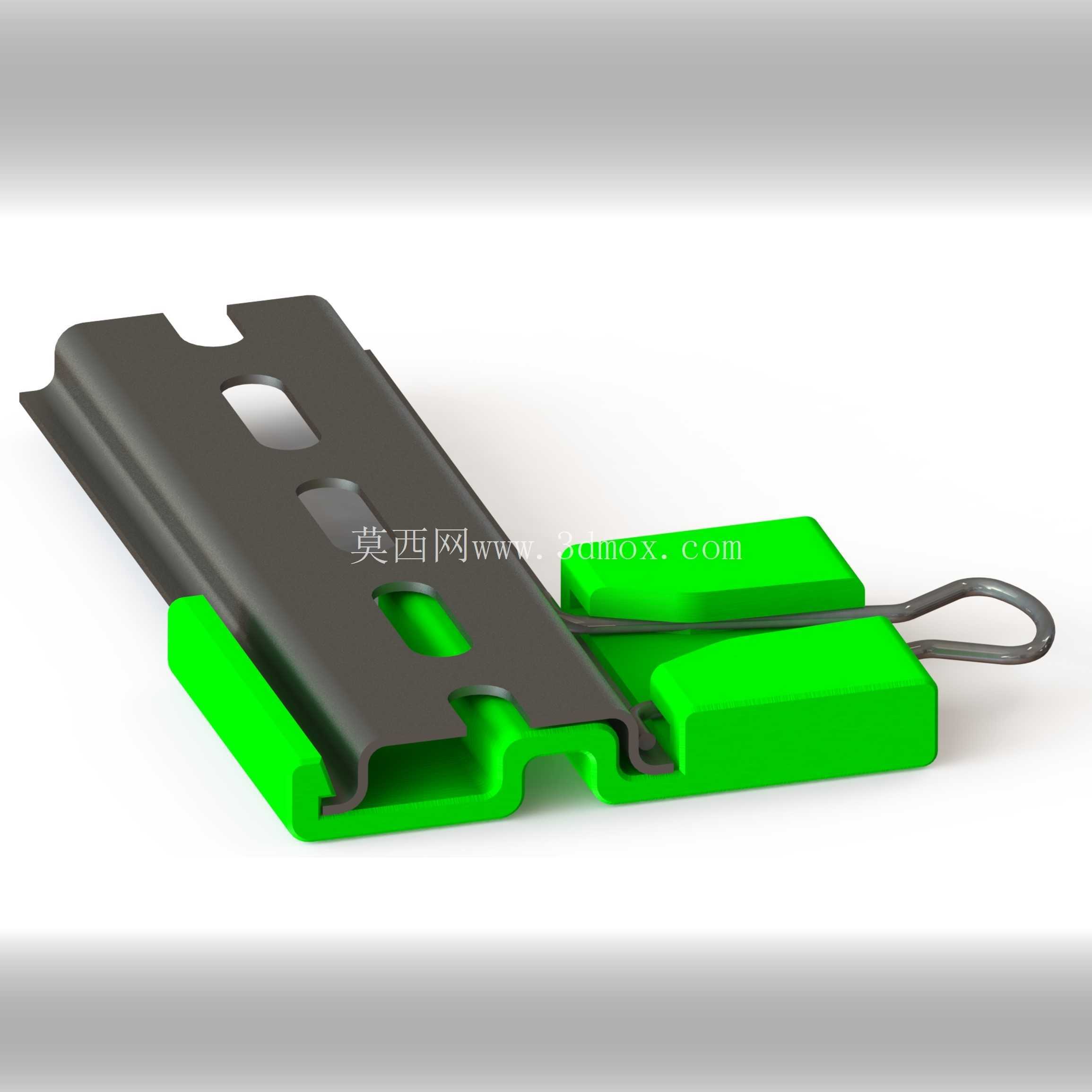

从实际安装场景来看，常规DIN导轨上的器件固定多依赖器件自带的卡扣结构，当需要加装定制化的小型功能模块、转接板、辅助走线结构时，往往缺少适配的固定基座，这款支架正是填补这类定制安装需求的结构件，通过弹簧卡扣的预紧力实现导轨上的免工具快装，不需要额外螺丝紧固，安装时只需要将支架卡扣对准导轨边缘按压，弹簧结构发生弹性形变后卡入导轨的卷边位置，即可完成牢固固定，拆卸时只需要拨动弹簧卡扣的解锁端就能快速取下，非常适合需要频繁调整安装位置的原型验证场景、小批量定制设备的电气装配环节。

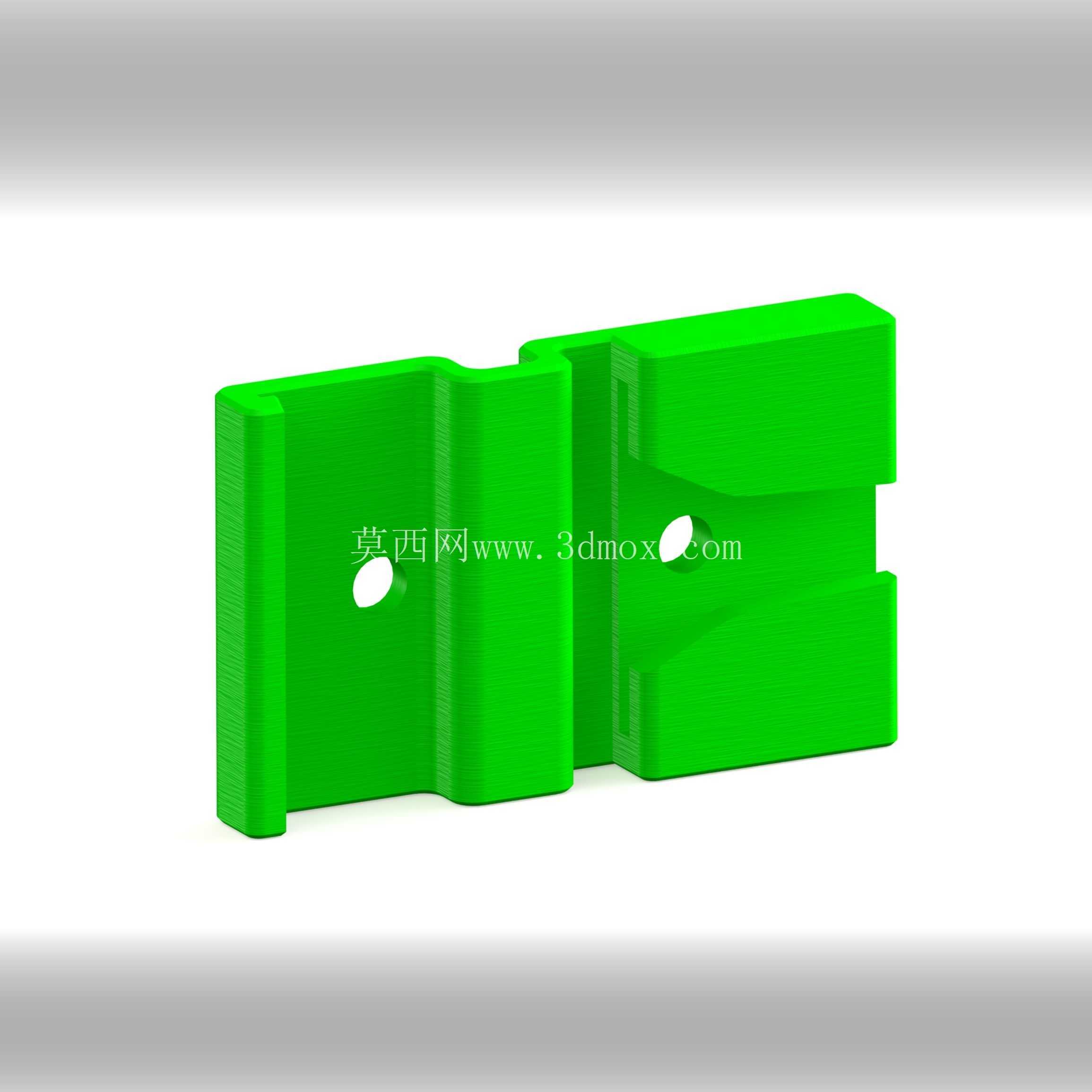

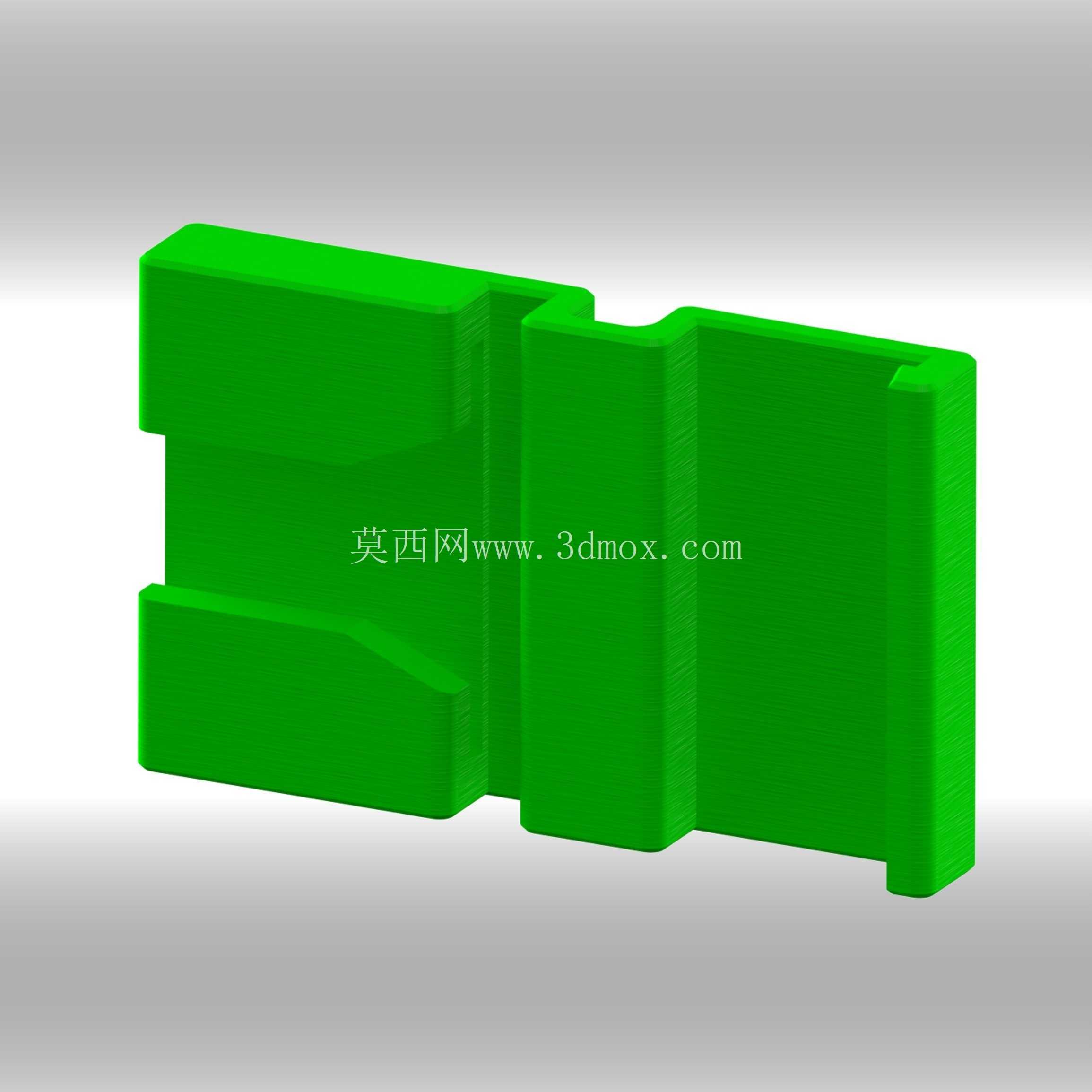

设计层面采用全参数化的建模逻辑，所有结构尺寸都可以根据实际安装需求调整，包括卡扣的卡合深度、支架主体的安装孔位间距、弹簧丝的线径与弯折角度、基座的厚度参数，都可以通过参数驱动快速修改，适配不同厚度的DIN导轨、不同安装负载的使用需求。支架主体的承载部分预留了长圆形的调节安装孔，允许安装的外接器件在一定范围内调整位置，抵消安装孔位的加工误差，不需要在装配时反复配打孔位，降低现场装配的调整难度。

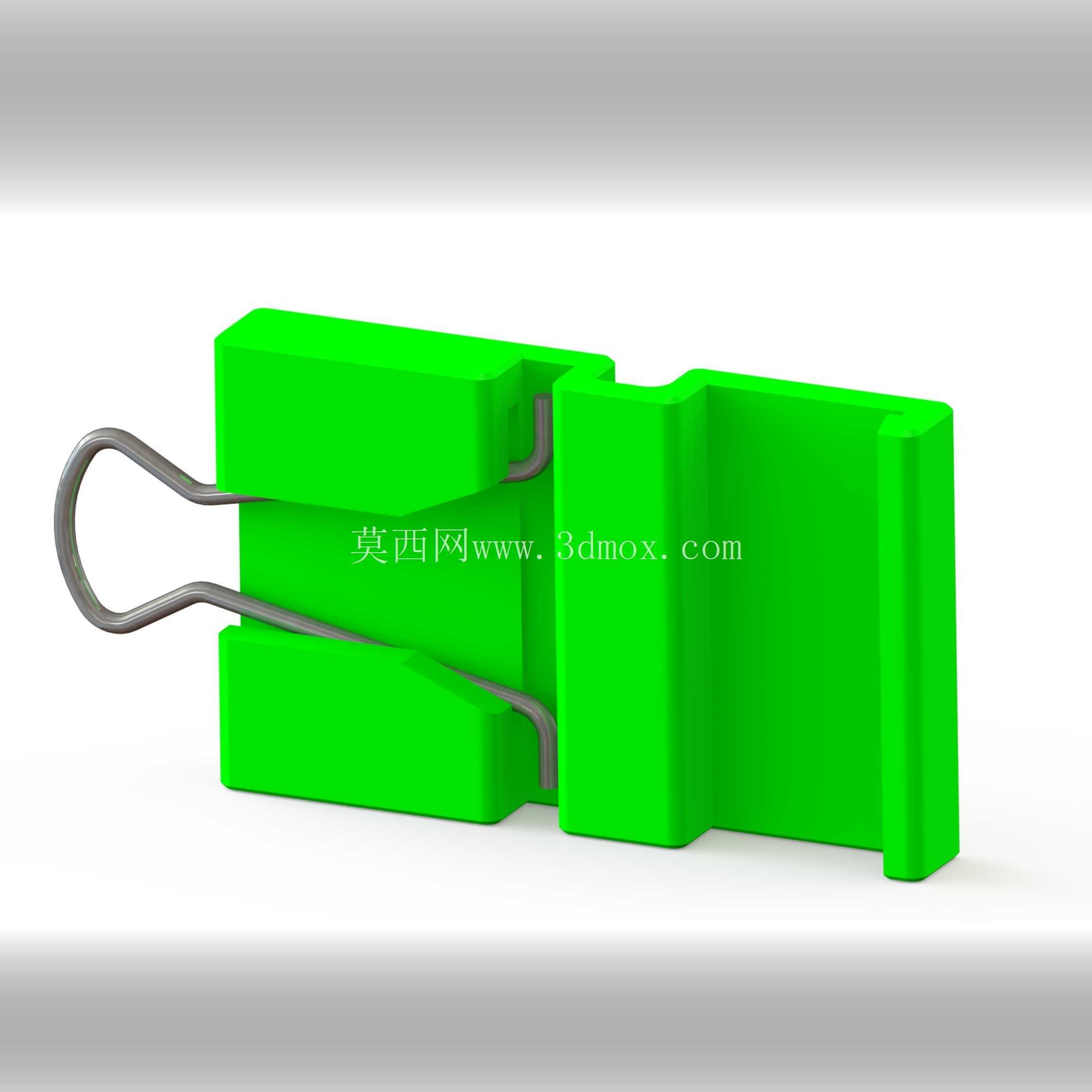

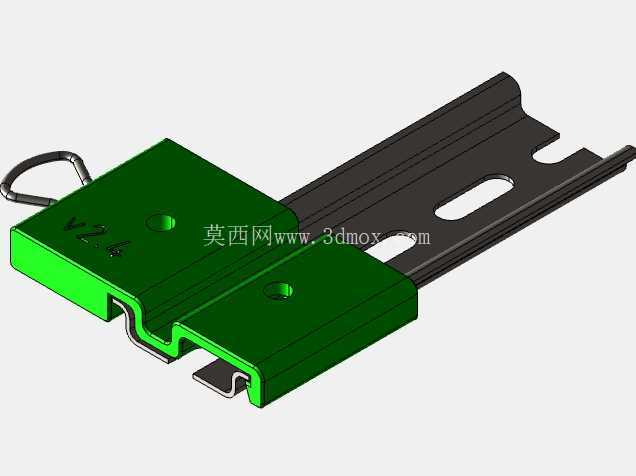

针对3D打印的工艺适配，设计时已经在模型内部集成了打印支撑结构，采用2.4b版本的STL切片参数即可直接生成打印路径，不需要额外手动添加支撑，打印完成后只需要去除少量支撑残留就能直接使用，卡扣位置的活动间隙预留了3D打印的工艺公差，不会因为打印层厚导致的尺寸偏差出现卡扣卡滞或者过松的问题。弹簧部分采用金属弹簧丝与塑料基座结合的结构，相比全塑料卡扣拥有更长的疲劳寿命，多次拆装后依然能保持足够的卡紧力，不会因为塑料的蠕变特性导致卡扣松脱。

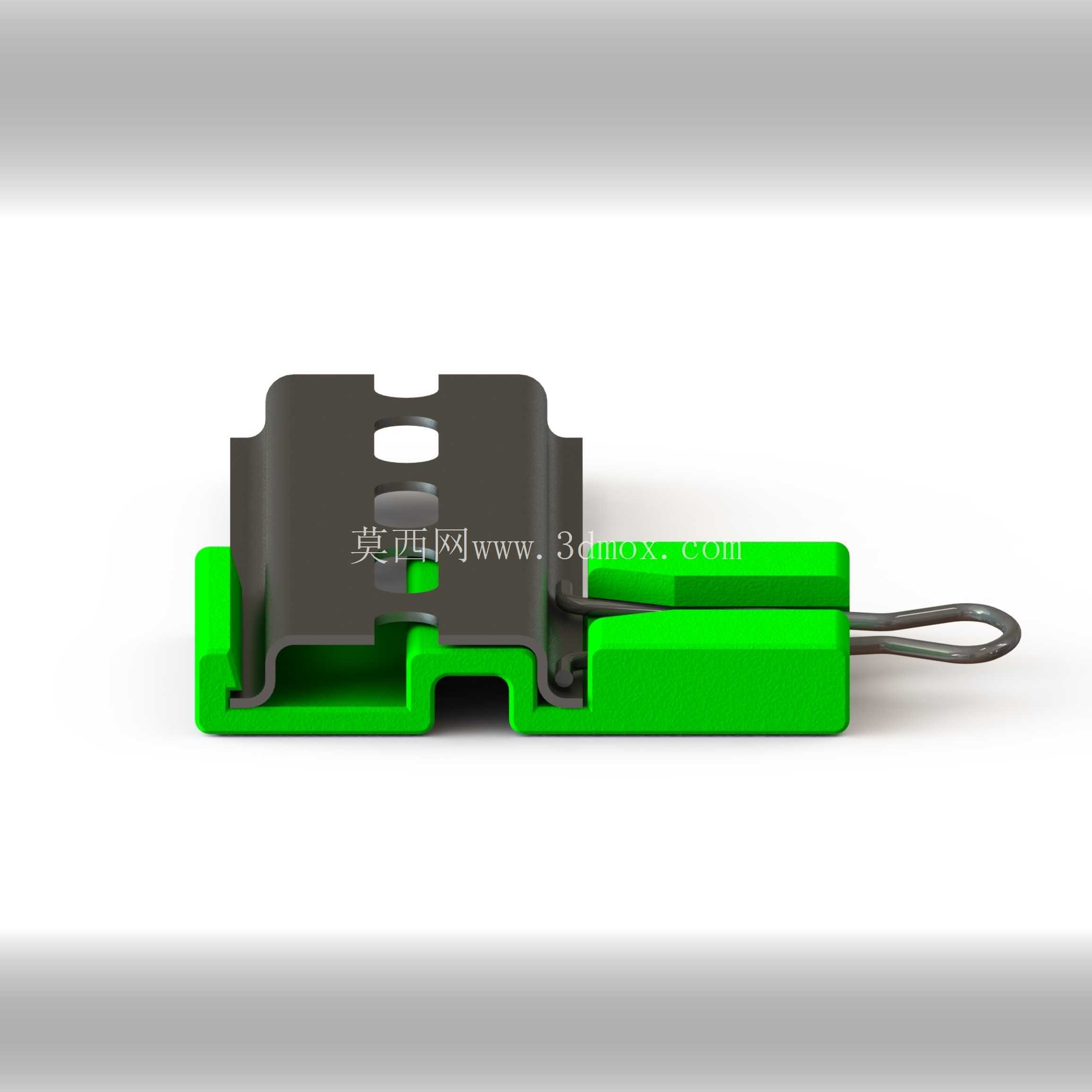

安装边界方面，支架卡入导轨后，整体突出导轨表面的高度控制在较低范围，不会占用过多柜内的垂直安装空间，相邻安装的器件之间不会因为支架突出产生干涉；支架的宽度尺寸经过优化，在标准DIN导轨上安装时，最小间距可以满足常规电气器件的排布密度要求，不会浪费导轨上的安装位置。卡扣的弹簧力经过调校，在常规工业振动环境下，比如设备旁的控制柜、生产线附近的接线箱内，不会因为持续振动出现支架移位、松脱的问题，同时又不会因为卡紧力过大导致拆卸困难，徒手就能完成拆装操作，不需要借助螺丝刀等辅助工具。

在实际工程应用中，这类支架可以用来固定小型的接线端子排、定制的PCB转接板、传感器信号转换模块、走线固定座等非标准器件，不需要在柜体内额外打孔攻丝，完全依托现有DIN导轨的安装基准就能完成加装，对于老旧设备的电气改造、原型设备的快速迭代装配来说，能够大幅减少安装加工的工作量，缩短装配周期。参数化的设计特性也允许结构工程师根据具体项目的安装需求，快速调整出适配不同场景的衍生结构，比如调整基座长度适配更长的安装模块、修改卡扣数量提升重载场景下的固定强度、调整安装孔的形状适配不同规格的固定螺丝，不需要从零开始建模，只需要修改对应参数就能生成新的结构模型，大幅提升设计效率。
