8mm箱式直线滚珠轴承滑块结构

这款箱式直线运动单元，核心适配8mm直径硬化光轴，是桌面级数控设备、小型自动化执行机构里非常常见的导向承载部件。从结构设计逻辑来看，整体采用加长箱式滑块本体，相比单颗SC8UU直线轴承，加长的铝制壳体大幅提升了轴向上的支撑跨距，能有效降低悬臂负载下的偏转力矩，避免单轴承支撑容易出现的卡滞、晃动问题，在X-Y十字工作台的应用场景里，这种加长结构能让运动端的平面度保持更稳定，不会因为滑块跨距不足导致加工或运动过程中出现Z向起伏。

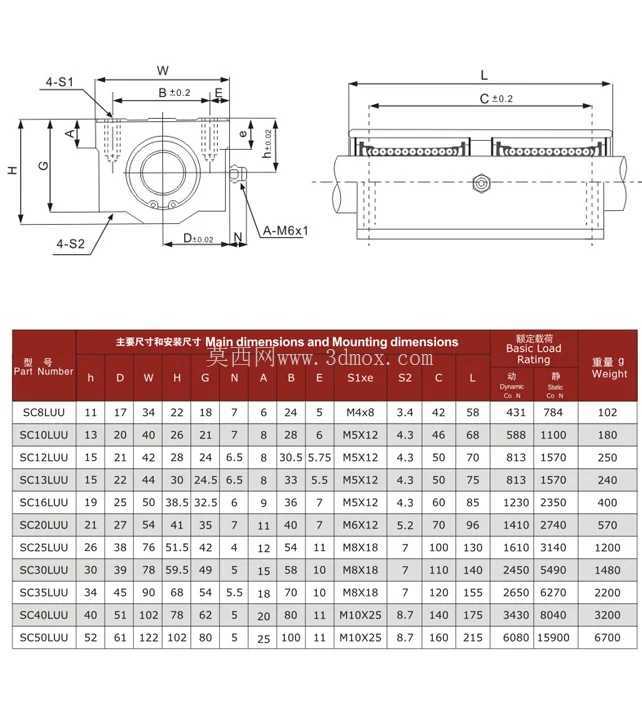

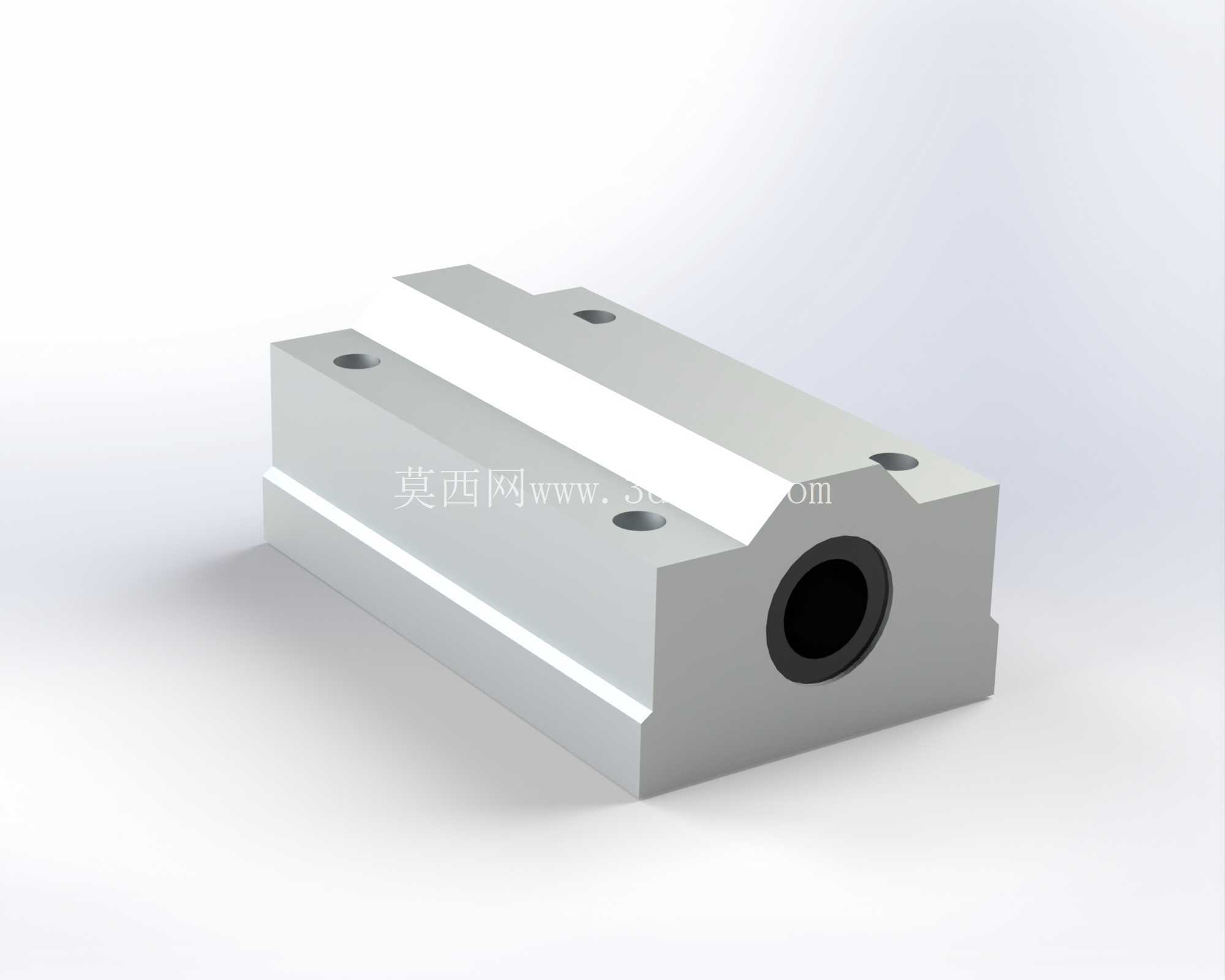

从安装边界来看，滑块本体为长方体切削加工结构，顶面预留四个沉头安装孔，孔位间距遵循小型线性模组的通用安装规范，可直接通过M3或M4内六角螺丝固定在运动平台底面，不需要额外加工转接板，能大幅缩短小型设备的装配调试周期。壳体中心为贯穿式通孔，内置的滚珠循环回路与光轴表面做线接触滚动配合，相比铜套类滑动轴承，滚动摩擦的阻力系数能降低一个数量级，即使是用42型步进电机通过同步带驱动，也能实现非常顺滑的低速进给，不会出现低速爬行的问题，这一点在桌面级FDM3D打印机的挤出机运动平台、小型CNC雕刻机的工件工作台导向场景里尤为重要，直接影响最终的加工表面质量与打印层纹一致性。

设计过程中，壳体的壁厚做了针对性的加强，在轴承安装位的外侧没有做过度的减重切削，避免锁紧过程中壳体变形挤压轴承外圈导致滚珠卡滞，两端的密封挡圈可以阻挡加工过程中产生的切屑、打印过程中飘散的PLA/ABS粉尘进入滚珠循环槽，延长维护周期。滑块的底面与安装基准面的平行度控制在0.02mm以内，安装时只需要保证两根平行光轴的同轴度、等高度在公差范围内，滑块在全行程运动中就不会出现阻尼不均的情况。

在实际选型应用中，这类滑块通常成对使用，单根光轴上配置两个滑块组成运动副，能承受一定的径向负载与小幅的倾覆力矩，适合负载在5kg以内的小型运动机构，比如桌面点胶机的Z轴导向、小型检测设备的探针运动模组、自动化流水线的小型工件推拉机构都能适配。相比带导轨的线性滑轨，这种光轴加箱式滑块的组合成本更低，安装调试的门槛也更低，不需要对安装面做高精度的磨削加工，只要用铝型材或方管搭建出基础框架，调整好光轴的平行度就能获得不错的运动精度，非常适合非标小型自动化设备的快速搭建。

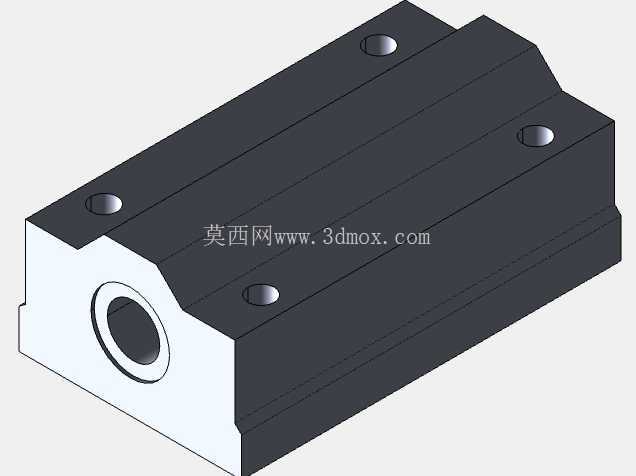

从建模细节来看，模型还原了壳体上的所有安装孔位、轴承内圈的滚珠循环槽结构、两端的密封槽特征，在做设备整体装配干涉检查时，可以直接调用该模型验证安装空间，确认滑块全行程运动中不会和周围的电机、拖链、线束固定座产生干涉，也能提前核算安装孔的对位精度，减少实际加工装配时的返修率。壳体的边角做了C0.5的倒角处理，既避免安装时锐边划手，也不会因为边角应力集中导致壳体在受冲击负载时出现开裂。中心轴承位的内径公差按照H7标准设计，压入标准SC8UU直线轴承后不会出现松旷或过盈太大导致轴承变形的问题，保证滚珠回路的顺畅运行。
