SCUTTLE机器人配套原型传送带结构设计

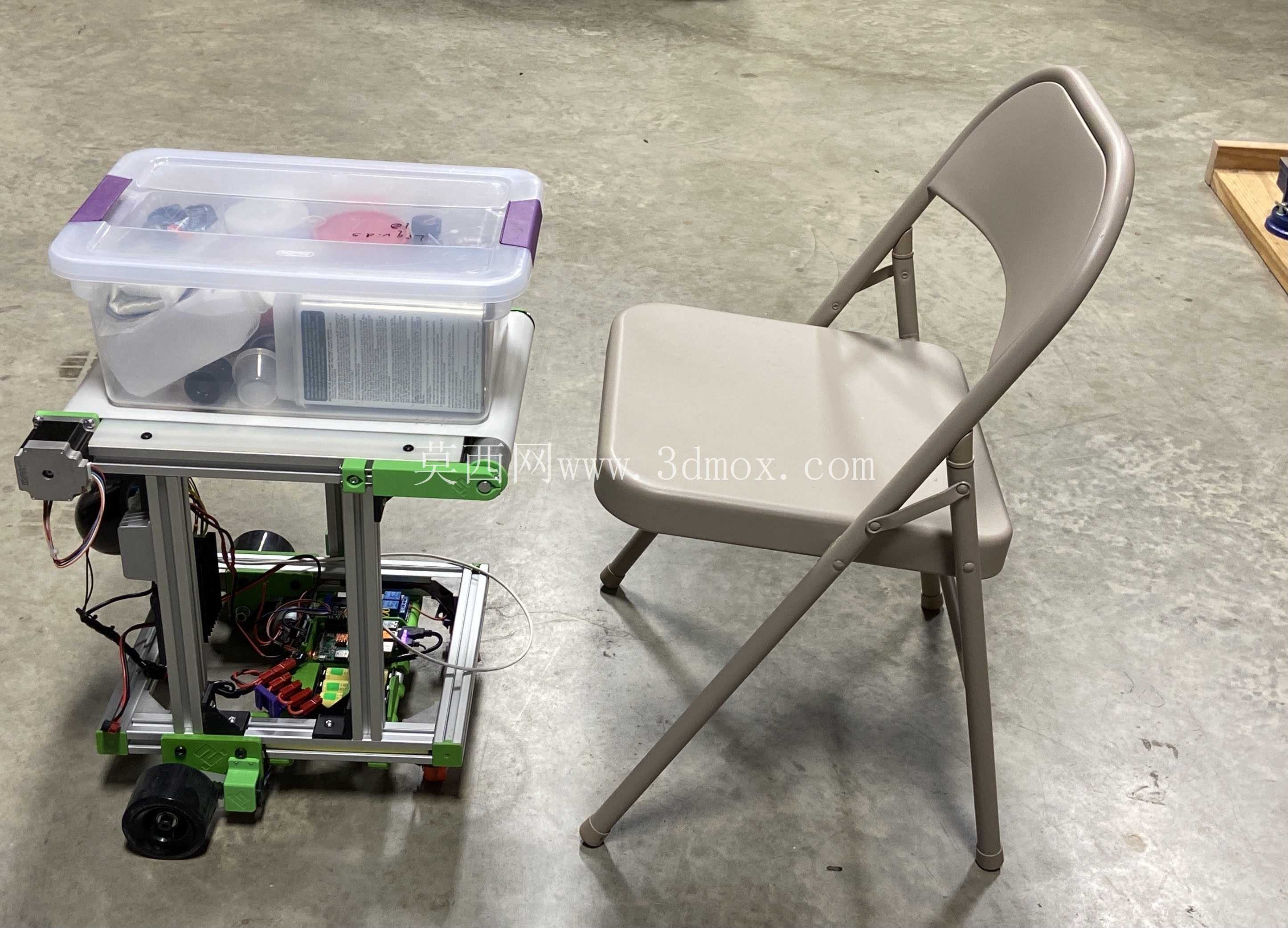

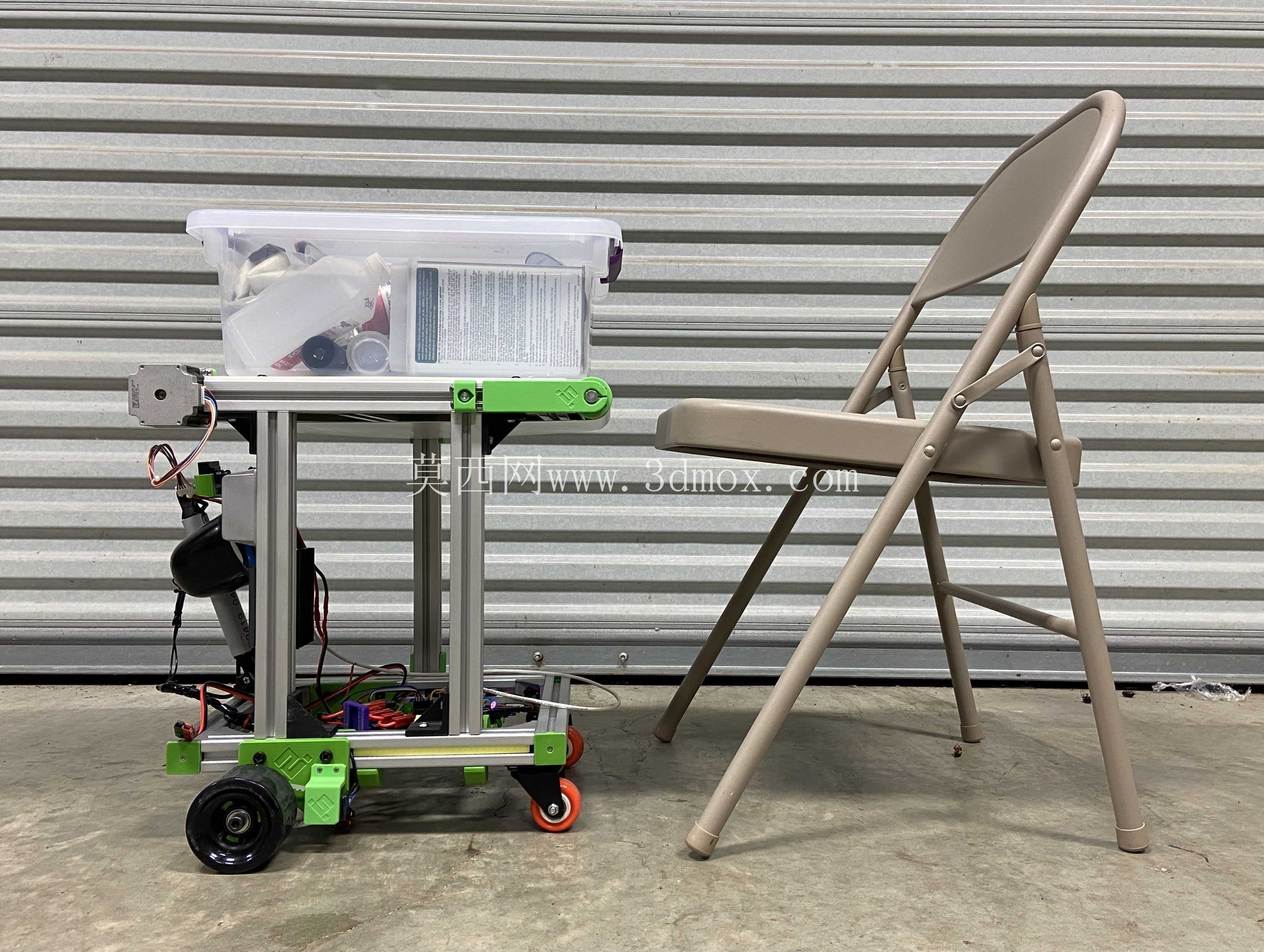

这款传送带是为SCUTTLE移动机器人平台配套开发的物料输送功能组件，目前处于概念验证阶段，核心定位是为小型移动作业机器人提供自主载料、定点输运的末端执行能力，适配实验室物料转运、轻型生产工位间小件传递、教学实训场景下的自动化物流演示等实际使用需求，可直接搭载在SCUTTLE机器人的顶部安装平面，随机器人移动完成不同工位间的物料输送衔接，填补小型移动机器人无自主物料输送功能的空白。

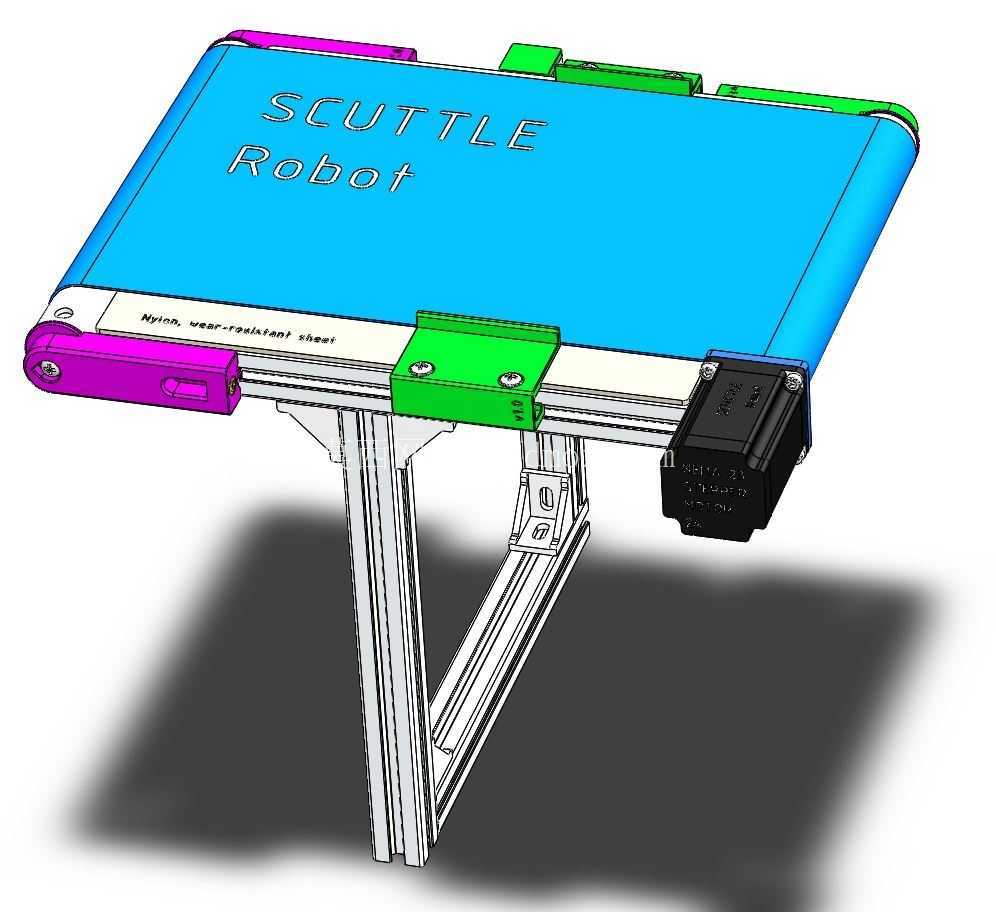

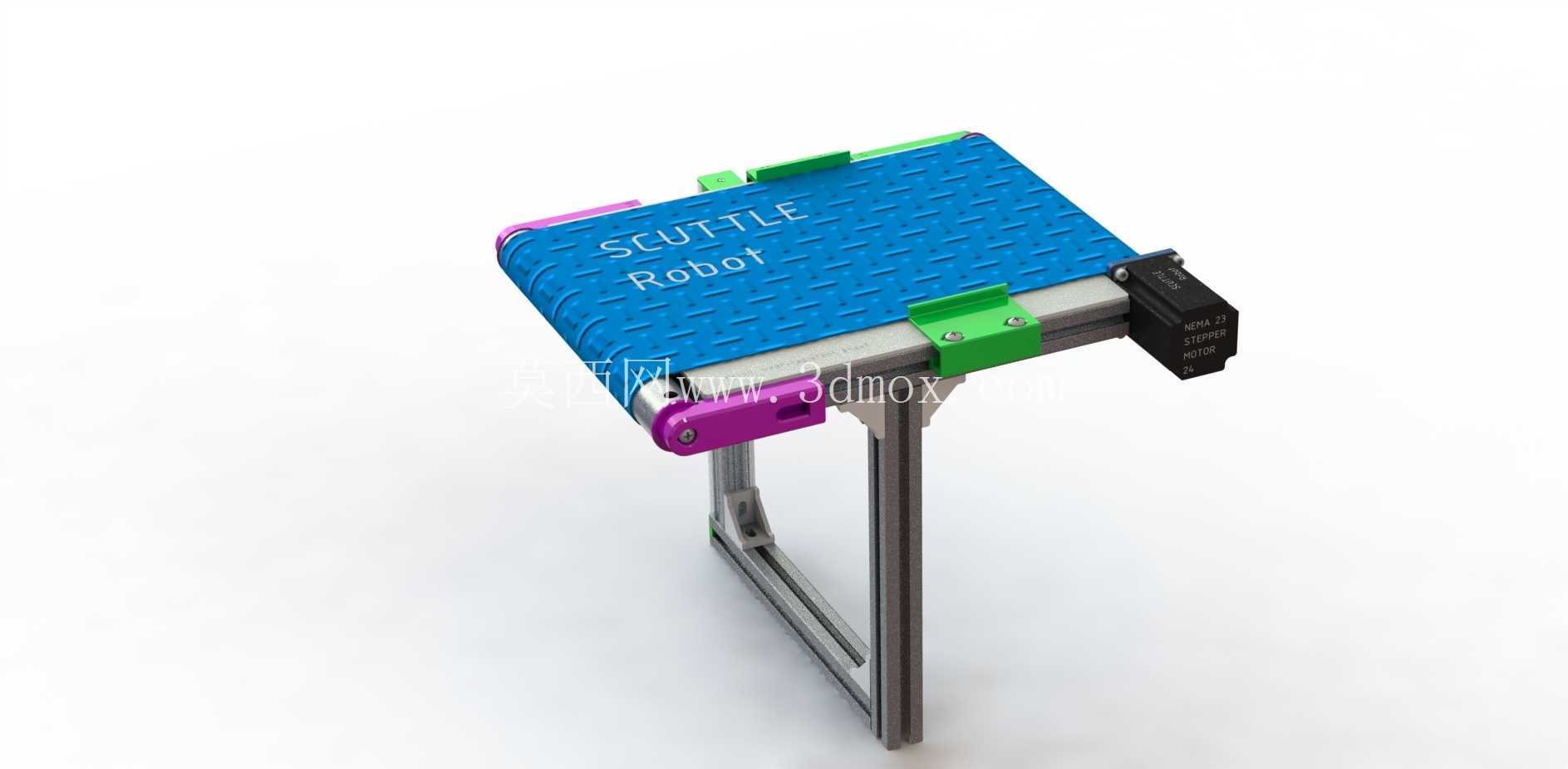

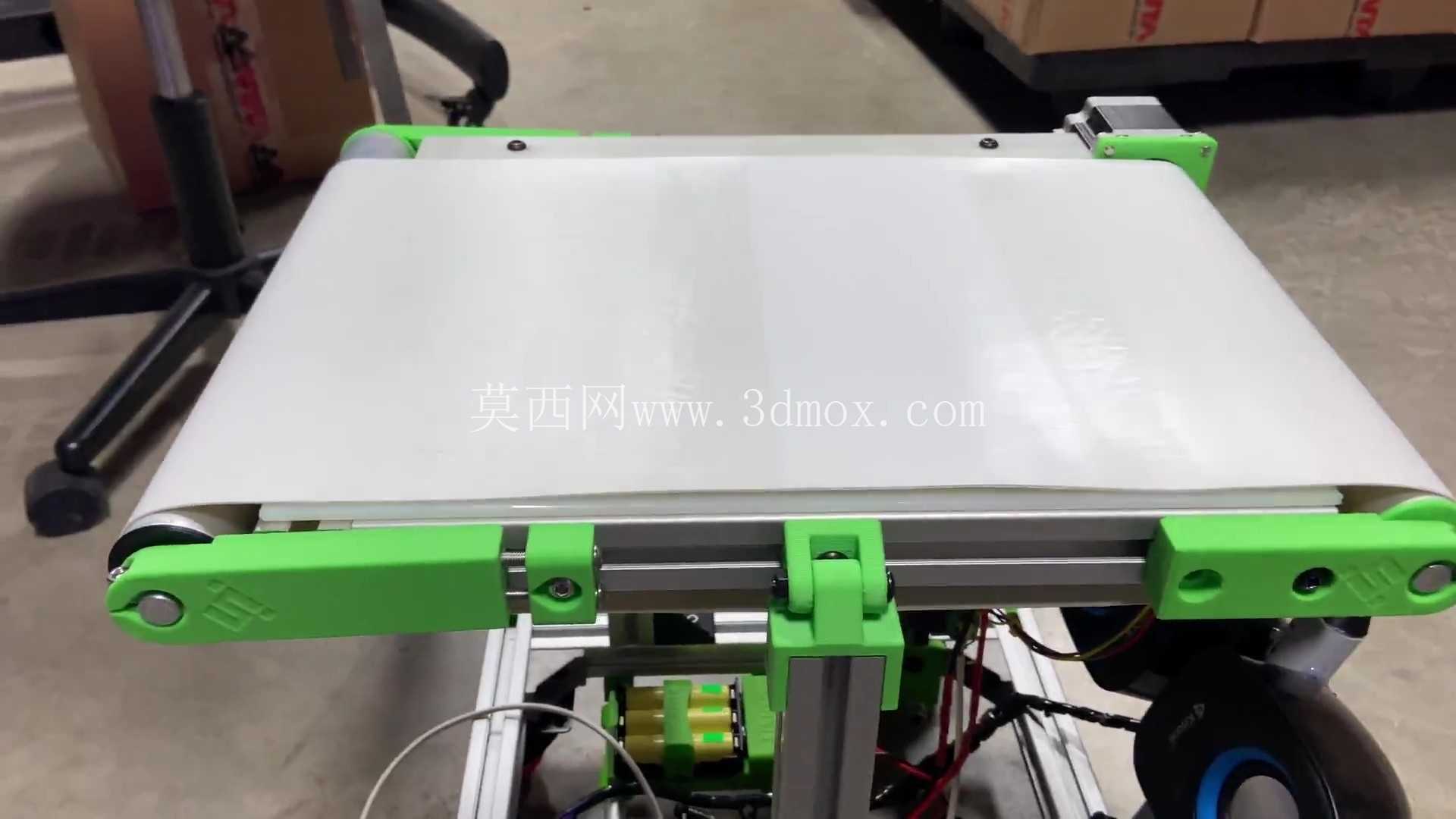

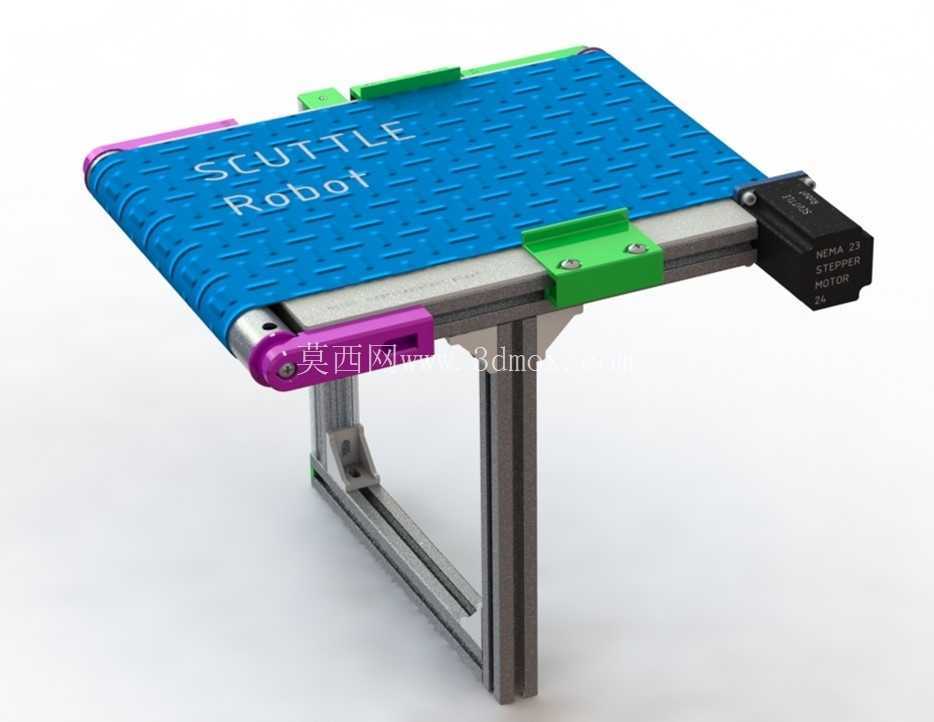

从功能特性来看，该传送带采用NEMA23规格步进电机作为动力源，对电机品牌无强制适配要求，可兼容市面上同安装尺寸的所有同规格步进电机，降低选型替换成本；正向输送工况下可提供约5kgf的皮带拉力，整套输送台的额定承载重量约10kg，完全满足小型电子元器件、轻型加工零件、教学实验耗材等常见轻型物料的输送需求。结构件的选材充分考虑了原型验证阶段的加工便利性与成本控制：两侧的紫色、绿色安装固定部件采用ABS材料3D打印成型，可快速迭代修改结构尺寸，无需开模即可完成小批量原型制作；承载物料的蓝色台面板采用6061及以上牌号的铝合金加工而成，兼顾结构强度与整体重量控制，避免过多增加移动机器人的负载；皮带下方的支撑压件直接选用市面标准现成OTS件，无需单独开模加工，进一步压缩原型制作周期与成本。

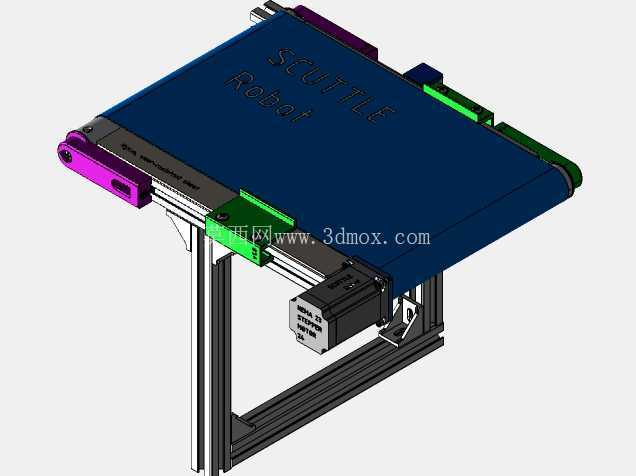

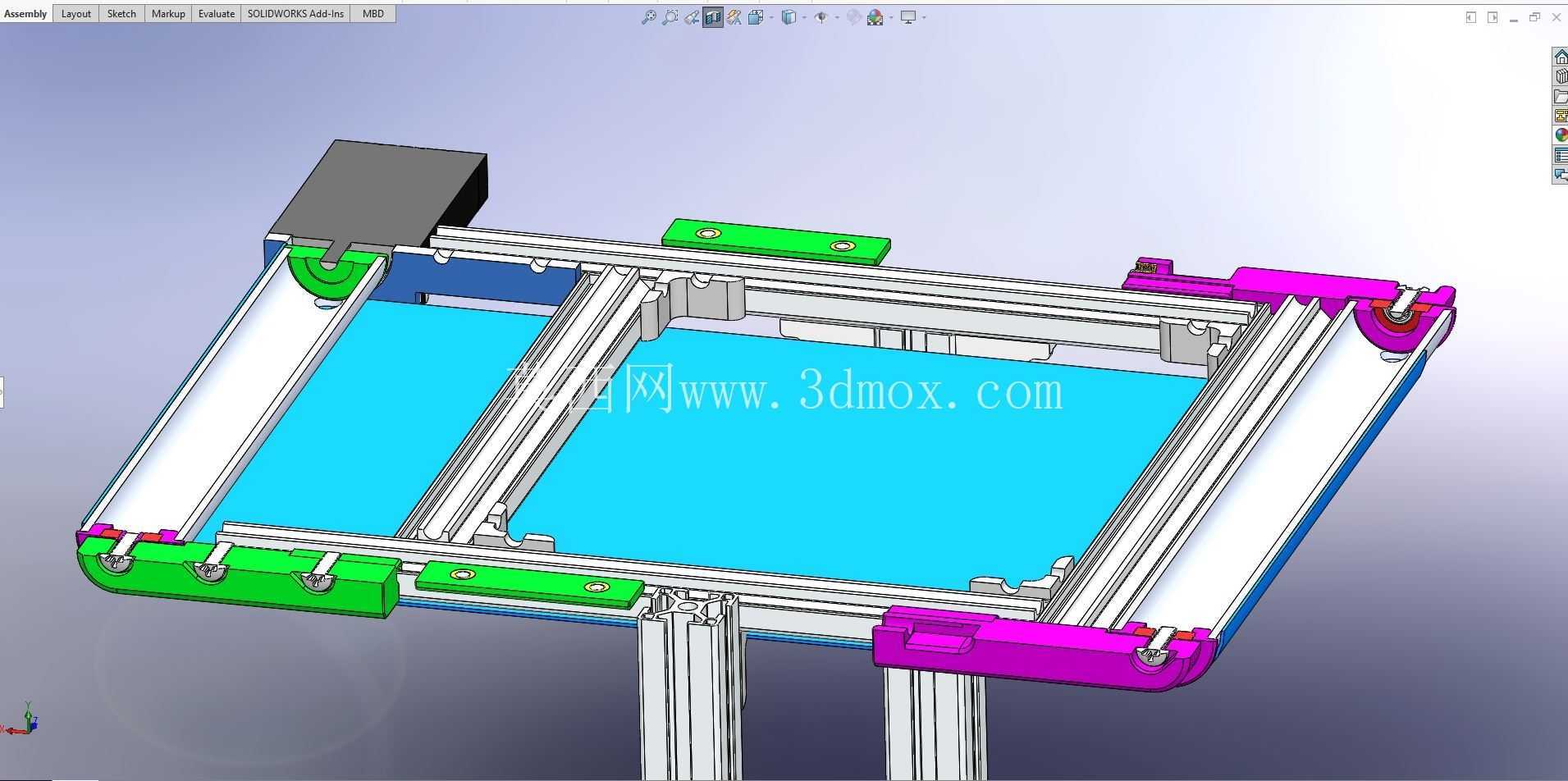

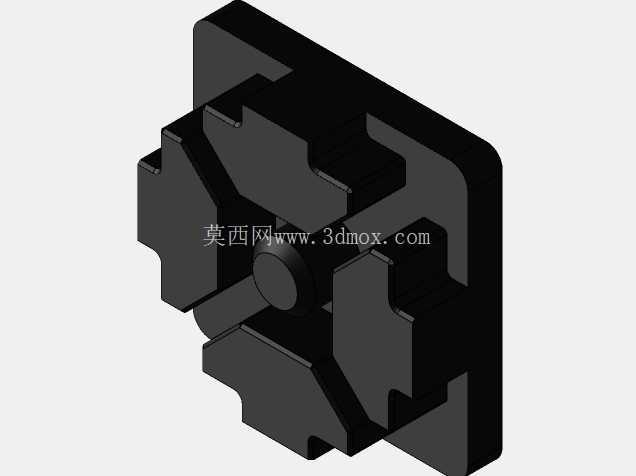

设计过程中充分考虑了原型迭代的公差适配需求，所有部件的装配间隙预留至少8.0mm，避免3D打印件的加工误差、铝型材的装配公差导致的卡滞、装配干涉问题，打印件的成型方向已在结构设计中做了明确指引，可直接导出STL文件进行打印生产，无需二次调整摆放角度。整体支撑结构采用工业铝型材搭建，通过三角加强筋结构连接铝型材支腿与顶部输送台框架，在控制整体重量的同时保证结构刚性，避免输送过程中因负载导致的框架晃动、皮带跑偏问题；电机采用侧装式布局，直接固定在输送台端部的安装座上，通过同步带轮驱动主动辊转动，省去复杂的传动链路，减少动力损耗的同时降低后期维护难度。

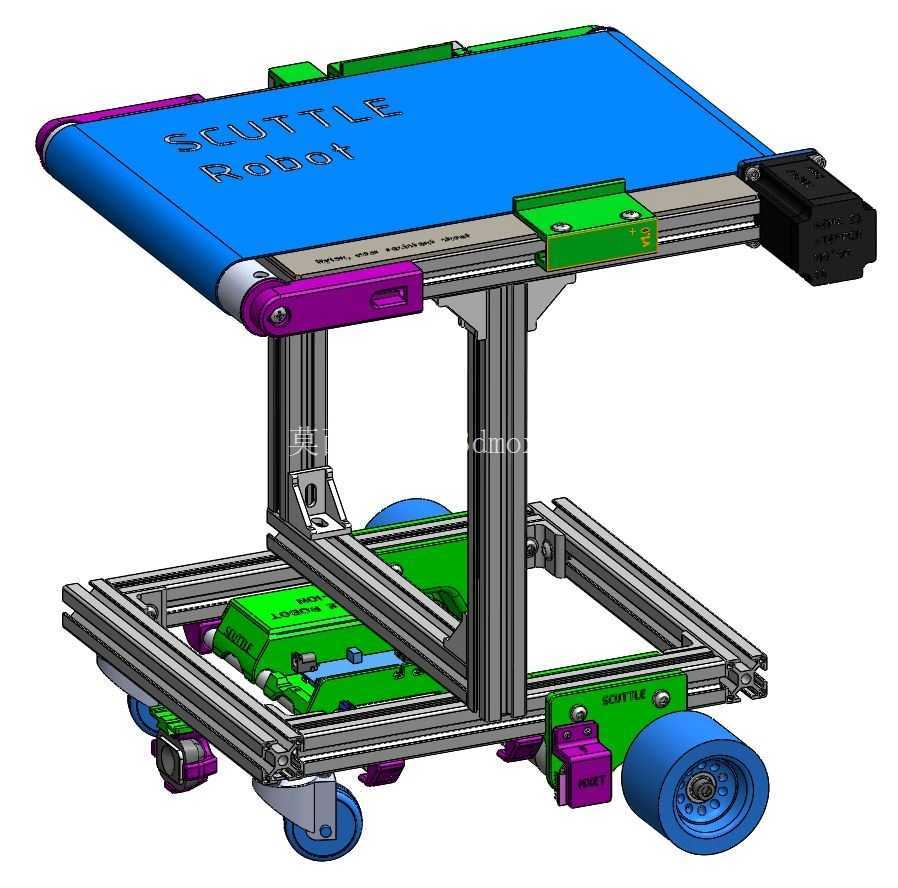

安装边界方面，该传送带的底部安装孔位完全匹配SCUTTLE机器人顶部的铝型材安装槽，可直接通过T型螺栓完成固定，无需额外打孔修改机器人原有结构；整体宽度控制在SCUTTLE机器人的机身宽度范围内，不会超出机器人的移动轮廓，避免机器人在狭窄通道通行时发生刮碰；输送方向可根据实际使用需求调整电机转向，支持双向输送，适配不同工位的上下料需求。后续迭代过程中可通过物理原型测试进一步确认各部件的形位公差，优化3D打印件的壁厚与加强筋布局，在保证结构强度的前提下进一步降低整体重量，同时可根据实际使用场景更换不同表面特性的皮带，比如防滑带、防静电带，满足不同物料的输送要求。整个结构的模块化程度较高，电机、辊筒、支撑压件均为标准件，损坏后可快速替换，3D打印部件的结构简单，无复杂倒扣结构，普通FDM打印机即可完成制作，非常适合DIY爱好者、教学实训场景下的快速搭建与验证，也可为小型移动机器人的配套输送末端设计提供可参考的结构方案。
