工业平皮带物料输送设备结构设计

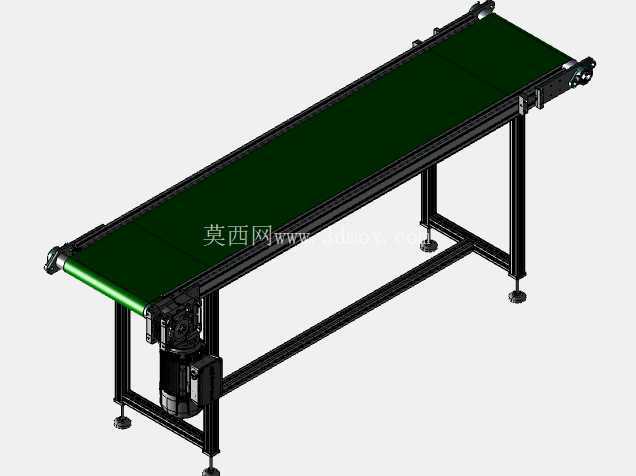

　　这款平皮带输送设备的三维建模，完全围绕车间常规物料转运的实际工况展开，建模过程中优先考虑了产线对接的适配性，没有做冗余的花哨结构，所有尺寸参数都贴合电子组装、轻工包装、五金件加工等场景的实际使用需求。从结构组成来看，设备主体采用标准工业铝型材搭建机架，型材选型兼顾了承重刚性与组装便捷性，支脚搭配可调节脚杯，能够适应车间地面存在3-15mm高度差的安装环境，不需要额外做地面找平处理，现场安装时只需要调整四个脚杯的高度，就能保证皮带面的水平度，避免物料在输送过程中出现跑偏、侧滑的问题。

　　驱动端采用侧装式减速电机直连驱动辊的结构，没有设计复杂的链传动或者皮带减速结构，一方面减少了传动环节的能量损耗，另一方面也降低了后期维护的工作量，日常只需要定期检查驱动辊的轴承润滑状态、调整皮带张紧度即可，不需要频繁更换传动易损件。皮带选用墨绿色PVC平皮带，表面摩擦系数适中，既可以保证纸箱、塑料周转箱、规整五金工件在输送过程中不会与皮带面发生相对滑动，又不会因为摩擦力过大导致工件堆积时出现卡滞，皮带的张紧结构设计在从动辊端，通过两侧的调节螺栓就可以同步调整从动辊的前后位置，保证皮带两侧张紧力一致，从根源上减少皮带跑偏的概率。设备的两侧没有设计过高的挡边，只在机架外侧预留了挡边安装的T型槽位，用户可以根据实际输送物料的尺寸灵活加装挡边、导向条或者工位传感器支架，不需要对机架主体进行二次加工。从安装边界来看，这款输送设备的宽度方向尺寸控制在600mm以内，长度可根据产线需求进行模块化拼接，单段标准长度为2000mm，对接时只需要通过配套的连接板将两段机架的铝型材端面锁紧，就能保证皮带面的平齐，不需要重新校准驱动同轴度。

　　在实际应用场景中，这类输送设备既可以单独作为工序间的物料转运载体，连接注塑机出料口与包装工位，也可以多段拼接组成长距离输送线，搭配顶升移栽、扫码工位、分拣机构实现自动化产线的物料流转，建模过程中特意将所有安装孔位、型材槽位、连接紧固件都做了完全还原，结构工程师在做产线方案设计时，可以直接调取模型进行工位布局模拟，不需要重新绘制基础结构，也可以根据实际负载需求调整型材壁厚、电机功率、皮带宽度等参数，所有配合面的公差都按照常规机械加工的自由公差进行设定，加工组装时不会出现干涉问题。

　　考虑到车间日常清洁的需求，设备的下侧没有设计封闭的钣金护板，机架下方留有足够的空间，方便清扫掉落的物料碎屑，驱动电机的安装位置距离地面有150mm以上的间隙，不会因为地面积灰、积水影响电机的正常运行。皮带下方间隔500mm设置了支撑托板，托板采用表面光滑的冷轧板制作，能够避免皮带在承重状态下出现下凹，保证输送面的平整度，即使输送重量在50kg以内的整箱物料，也不会出现皮带塌陷导致的物料倾斜问题。从动辊端还设计了皮带防跑偏的导向挡边，挡边采用耐磨尼龙材质，与皮带边缘保留1mm的间隙，正常运行时不会磨损皮带边缘，当皮带出现轻微跑偏时，挡边可以起到限位作用，避免皮带脱离辊筒造成设备故障。
