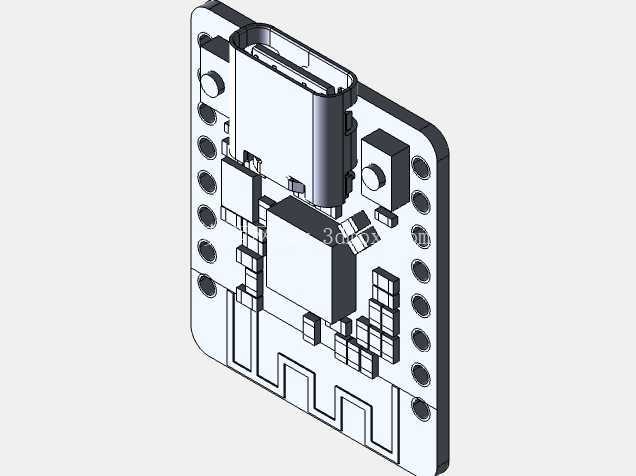

这款微型控制板的结构设计,完全围绕嵌入式项目的紧凑集成需求展开,在极小的板身空间内完成了主控、接口、外设引脚的全功能整合,适配各类空间受限的智能硬件开发场景。从实际应用场景来看,这类微型控制板常被用于可穿戴智能设备、小型物联网终端、桌面创意小装置、分布式传感节点的搭建,尤其是在对安装体积有严格限制的项目里,常规尺寸的开发板无法嵌入狭小的设备壳体,这款板卡的紧凑尺寸就能完美适配,比如穿戴式健康监测设备的主控单元、桌面迷你机器人的核心控制模块、智能家居里的微型传感执行终端,都能依托这块板卡完成功能搭建。

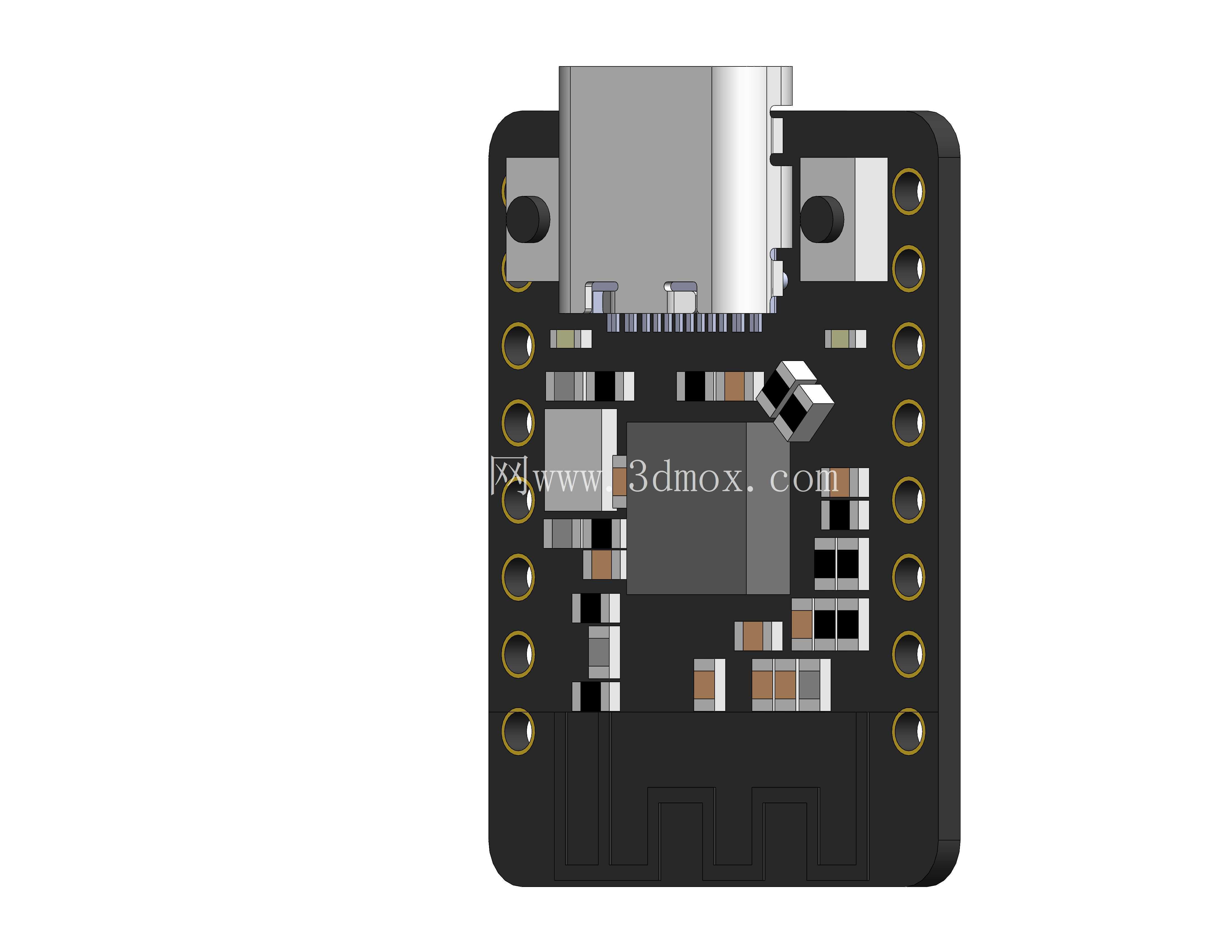

从功能特性层面看,板载的Type-C接口兼顾了供电与程序烧录、串口调试的需求,接口位置布置在板身顶端,插线后不会占用板身两侧的引脚空间,方便外围模块的接线扩展。板身两侧排布的半孔焊盘,既可以直接焊接排针用于面包板原型搭建,也可以直接将板卡贴片焊接在定制载板上,满足从原型验证到小批量量产的不同使用需求,焊盘的间距遵循标准的2.54mm排针间距规范,兼容常规的接插件与杜邦线连接,不需要额外定制转接件就能完成外围电路的连接。板载的主控芯片周边预留了合理的散热空间,虽然芯片本身功耗极低,但在持续高负载运行无线传输功能时,预留的板身空隙能保证空气流通,避免局部积热影响运行稳定性。板身四角的安装孔位做了金属化处理,既可以用铜柱配合螺丝完成板卡的固定安装,也能通过尼龙隔离柱将板卡架高,避免板底焊点与安装面接触造成短路,安装孔的孔径适配M2规格的螺丝,是小型电子设备固定的通用规格,不需要额外加工安装位就能完成装配。

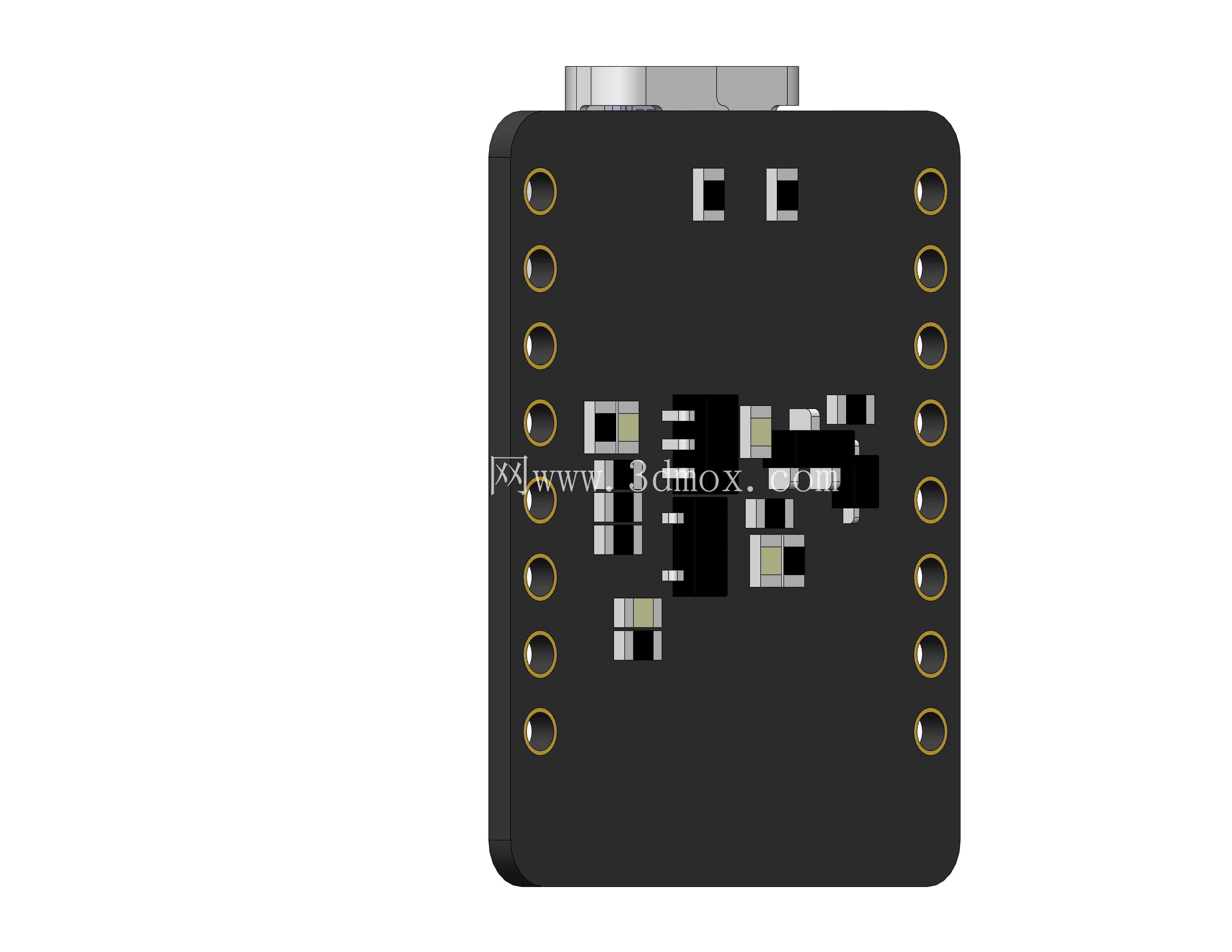

设计思路上,这款板卡完全摒弃了冗余的外设接口,只保留核心的控制、供电、通讯功能,将板身尺寸压缩到极致,同时没有牺牲核心的无线通讯与IO扩展能力,板载的天线部分做了净空处理,在天线对应的板身区域没有布置金属元件与走线,保证无线信号的收发性能不会被板上元件遮挡干扰。板上的元件排布遵循信号流向逻辑,电源输入部分的滤波电容靠近接口布置,能第一时间滤除供电线路的纹波,保证主控芯片供电稳定;主控芯片位于板身中心位置,所有IO走线从芯片引出后以最短路径连接到两侧焊盘,减少信号传输过程中的干扰与损耗,尤其是高频信号走线做了等长处理,避免信号时序偏差影响通讯稳定性。板身底部做了平整化处理,所有贴片元件的焊接高度控制在统一范围内,既可以满足SMT贴片量产的工艺要求,也能在直接贴装到载板时保证焊接平整度,不会出现元件高度差导致的虚焊问题。
从安装边界来看,板身整体轮廓为规则矩形,没有向外突出的异形元件,除顶端的Type-C接口外,其余所有元件都在板身轮廓范围内,安装时只需要预留出Type-C接口的插线空间,其余位置可以紧贴设备壳体内壁布置,最大化利用设备内部的安装空间。板身厚度控制在常规PCB加元件的总厚度范围内,在堆叠安装时,上下板卡之间只需要预留3mm的间隙就能避免元件干涉,适合多层堆叠的紧凑型设备设计。在做结构适配时,只需要按照板身外轮廓预留安装槽位,对应四角安装孔的位置设置固定柱,同时在顶端预留出Type-C接口的操作空间,就能完成板卡的可靠固定,不需要为板卡设计复杂的固定结构,能大幅缩短小型智能设备的结构设计周期。对于做嵌入式项目结构设计的工程师来说,这类标准化的微型开发板不需要从零开始绘制主控板的三维模型,可以直接导入模型完成设备内部的布局校验,提前排查安装干涉、接口位置冲突等问题,在原型设计阶段就能验证结构方案的可行性,减少后续打样调整的次数。
