HW-040旋转编码器Arduino适配结构

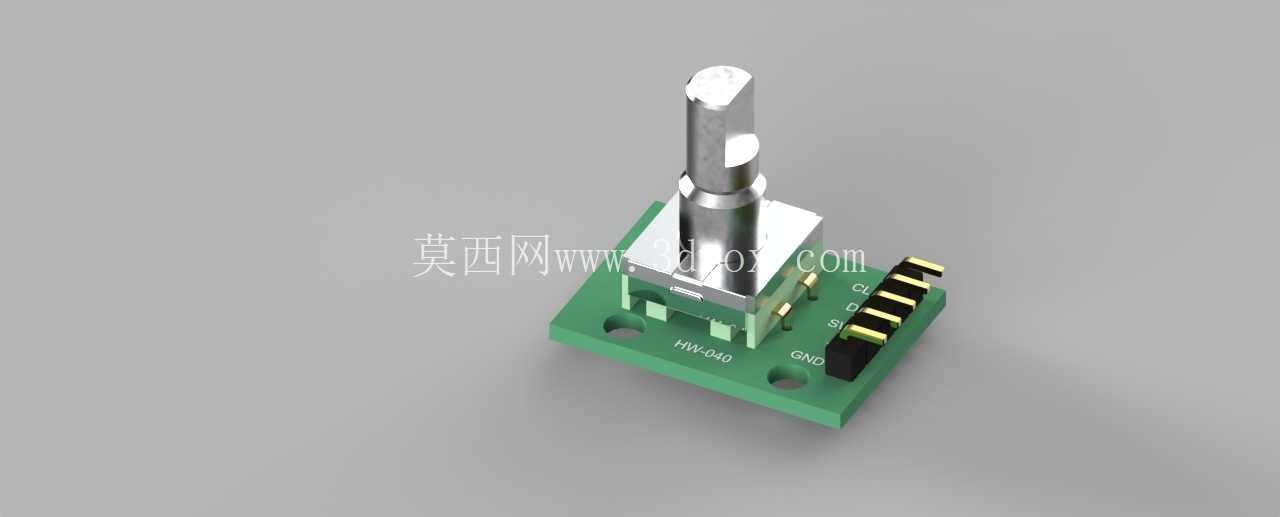

做嵌入式交互项目的工程师大多接触过这类旋转编码输入模块，尤其是开源硬件项目里，旋钮类输入的手感和可靠性直接影响整机交互体验，这款适配Arduino开发场景的HW-040旋转编码器，是按照实物测绘完成的结构建模，能直接嵌入各类小型控制设备的面板结构设计中。

从实际应用场景来看，这类编码器常出现在小型数控设备的参数调节面板、桌面级3D打印机的操作旋钮、开源音频设备的音量与参数调节端、智能小车的速度调节模块、教学实验平台的输入单元里，相比传统电位器，它没有旋转角度限制，可实现多圈连续调节，还能通过旋转输出的脉冲信号判断正反转方向，配合按键功能（轴体下压触发）可实现菜单选择、参数微调、确认操作的复合功能，单一部件就能替代多个按键的交互逻辑，大幅简化小型设备的面板布局。

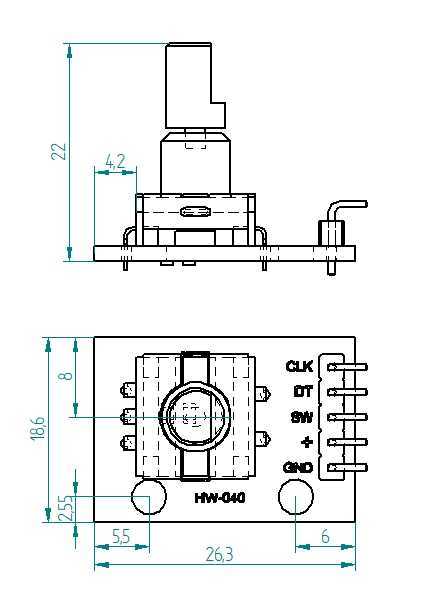

建模过程中优先保证了安装边界的准确性，PCB基板的固定孔位完全匹配实物测量值，两个安装孔的中心距、孔径公差都按照通用电子模块的安装标准做了还原，设计面板安装结构时，可以直接调用模型的安装孔位做凸台或者螺柱配合，不需要反复核对实物尺寸。轴体的伸出长度、轴径尺寸、D型切面的位置都做了精准还原，选配旋钮配件时可以直接匹配标准6mm孔径的旋钮，不会出现轴孔不匹配、D型卡位错位的问题。侧面的排针引脚间距按照标准2.54mm排针设计，做结构干涉检查时，可以准确预留排针与外壳、内部走线的空间，避免组装时出现排针顶壳、走线弯折半径不足的问题。

从功能特性来看，这款编码器属于增量式旋转编码器，旋转时输出两路相位差90度的脉冲信号，主控端通过判断两路脉冲的先后顺序就能识别旋转方向，通过脉冲计数就能确定旋转位移量，轴体下压的按键行程、按键触发的按压高度也在模型里做了还原，做面板按键结构时，可以准确计算面板与轴端的间隙，保证按压行程充足不会卡键，同时避免间隙过大进灰。PCB板上的丝印标识位置也和实物一致，做透明外壳设计时，不会出现丝印被结构遮挡的问题。

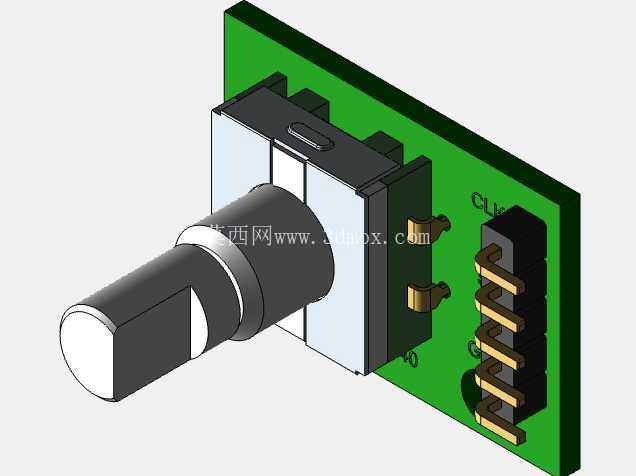

设计思路上完全遵循实物的装配层级，从底部的PCB基板，到板上的定位柱、编码本体固定座，再到金属轴体、限位卡簧、侧面排针组件，每个零件的装配关系都和实物一致，做装配仿真、干涉检查时可以直接拆分零件验证装配流程，不需要重新调整装配约束。考虑到很多开源项目会做3D打印外壳，模型的外形轮廓做了公差余量预留，PCB板的边缘倒角、安装孔的沉台深度都按照实际生产的公差做了微调，导出的STEP格式可以直接导入各类机械设计软件做结构配合，不需要修复破面。

实际选型时要注意，这类编码器的旋转定位手感是靠内部的弹片结构实现的，模型里还原了编码器本体的外形尺寸，做结构设计时要给编码器本体预留足够的安装空间，本体下方不要布置过高的元器件，避免和PCB背面的焊点干涉。轴体的径向晃动量在实物上属于正常公差范围，建模时按照实物的平均间隙做了还原，做轴套配合结构时不要把配合间隙设得过小，否则会出现旋钮旋转卡滞的问题。排针的高度按照常规直插排针的尺寸建模，如果选用弯排针或者不同高度的排针，可以根据实际安装需求调整排针部分的模型尺寸，核心的安装孔位、轴体位置、本体轮廓尺寸是完全匹配实物的，不会影响整体安装适配。

很多工程师在做小型交互设备时，经常因为编码器模型尺寸不准，导致外壳打印出来后旋钮偏心、安装孔对不齐、按键按不动的问题，这款测绘模型完全规避了这些问题，所有关键尺寸都经过实物反复核对，不管是做项目的结构验证，还是做教学演示的装配模型，都能直接使用，不需要反复调整尺寸。在工业控制的小型操作终端、智能家居的控制面板、开源机器人的操作单元这类场景里，这款编码器的结构模型可以直接嵌入整机设计，大幅缩短结构设计阶段的尺寸核对时间，避免因为尺寸偏差导致的打样报废问题。
