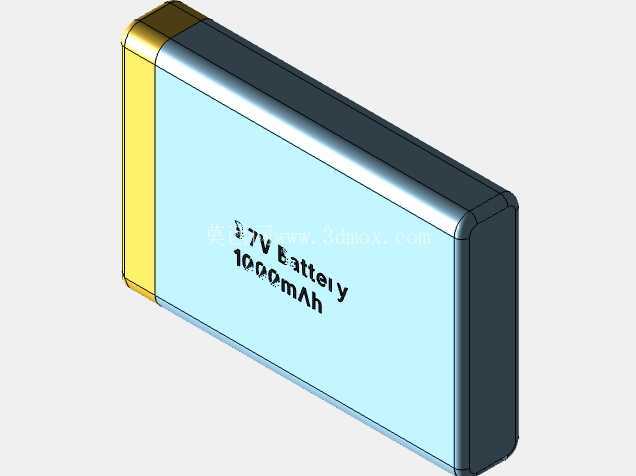

3.7V 1000mAh方形软包锂聚合物电芯结构

做消费电子结构设计这几年，锂聚合物电池的选型和结构适配是绕不开的环节，尤其是手持类、穿戴类、小型便携数码设备里，这类软包方形电芯的占比一直很高。这次还原的这款1000mAh容量的3.7V锂聚合物电芯，是很多小型智能硬件、便携数码配件里常用的供电单元，建模的时候最先考虑的不是外观渲染效果，而是实际装机时的安装边界、干涉避让和结构配合逻辑。

从实际应用场景来看，这类电芯常出现在小型蓝牙外设、便携检测仪器、手持扫码设备、老式智能手机备用替换件、小型智能穿戴终端里，相比传统圆柱钢壳锂电池，软包锂聚合物的外形自由度更高，不会被圆柱的固定曲率限制内部空间利用率，对于内部空间寸土寸金的便携设备来说，能在有限的腔体里塞下更大的容量。建模的时候先确定了电芯的主体轮廓：整体是带圆角的长方体结构，侧边做了R角过渡，一方面是避免软包封装后的铝塑膜边缘被壳体棱边割破造成漏液，另一方面也能适配设备内部的圆角安装槽，减少装配时的应力集中。

电芯的极耳位置设置在短边一侧，一正一负两个极耳做了金属封边处理，这部分的尺寸公差控制是建模时的重点——极耳的伸出长度、宽度、两个极耳的中心距，都要和保护板的焊盘位置完全匹配，要是尺寸偏了，后续焊保护板的时候要么会拉扯极耳造成内部断路，要么会因为极耳过长顶到设备外壳造成短路风险。电芯主体的厚度方向做了均匀的壁厚示意，实际生产里软包电芯的厚度会有轻微的鼓胀公差，所以建模时特意在电芯外轮廓和设备安装腔之间预留了0.3mm的间隙，避免电池循环鼓胀后撑坏外壳。

从功能特性来看，3.7V的标称电压刚好匹配绝大多数数码设备的供电输入范围，1000mAh的容量对于低功耗的小型设备来说，能支撑数小时的连续工作，而且锂聚合物电池的自放电率低，没有记忆效应，循环充放的寿命也能满足消费类电子的使用周期要求。建模的时候特意还原了电芯表面的标识区域，实际生产中这部分会喷印额定电压、容量、正负极标识、生产批次信息，方便装配线的工人快速识别极性，避免装反造成电路烧毁。

设计思路上，没有做多余的装饰性结构，完全还原量产电芯的真实形态：主体的浅蓝色包覆层是铝塑膜的外层PET材质，侧边的封边是热压融合后的封装边，极耳位置的金属封胶是防止电解液渗漏的关键结构。安装边界方面，这类电芯在设备内部一般是用双面背胶固定在壳体的电池仓里，所以建模时把电芯的大面做了平面度处理，保证背胶粘贴时能完全贴合，不会出现局部空鼓造成电池固定不稳。另外要注意的是，电芯的极耳一侧不能和设备内部的尖锐金属部件直接接触，所以在结构设计时通常会在极耳位置加一层绝缘麦拉片，建模时也预留了这层绝缘片的安装空间，不会和其他部件产生干涉。

很多刚入行的结构工程师在做电池适配的时候，容易只看电池的标称长宽高，忽略极耳的突出尺寸、封装边的厚度公差，还有电池鼓胀后的余量，最后开模出来才发现电池装不进去，或者装进去之后顶到屏幕和主板。这次的模型完全按照量产电芯的实际尺寸比例搭建，不管是用来做设备装配的干涉检查，还是用来做结构方案的空间评估，都能直接复用，不用再反复调整尺寸比例。另外，软包电芯的边角R角不是随便做的装饰，R角大小和铝塑膜的弯折半径直接相关，要是R角做太小，铝塑膜弯折的时候会出现铝层断裂，造成电池封装失效，所以建模时的R角尺寸也是参考量产工艺的最小弯折半径设置的，完全符合实际生产的工艺要求，不会出现设计出来的结构没法量产的问题。
