ESP32C6Wroom1开发板结构设计

这款嵌入式通讯开发板的结构设计，完全围绕实际嵌入式项目的硬件集成需求展开，核心是为物联网终端、边缘采集节点、小型智能控制设备提供高集成度的无线通讯核心载体。从实际工程应用场景来看，这类模组可直接嵌入到智能传感终端、小型智能家居控制节点、工业现场低功耗数据采集设备、便携式无线透传模块中，替代传统需要外接多颗通讯芯片、天线匹配电路的分散式设计，大幅缩小终端设备的硬件体积，降低整机PCB布线的复杂度。

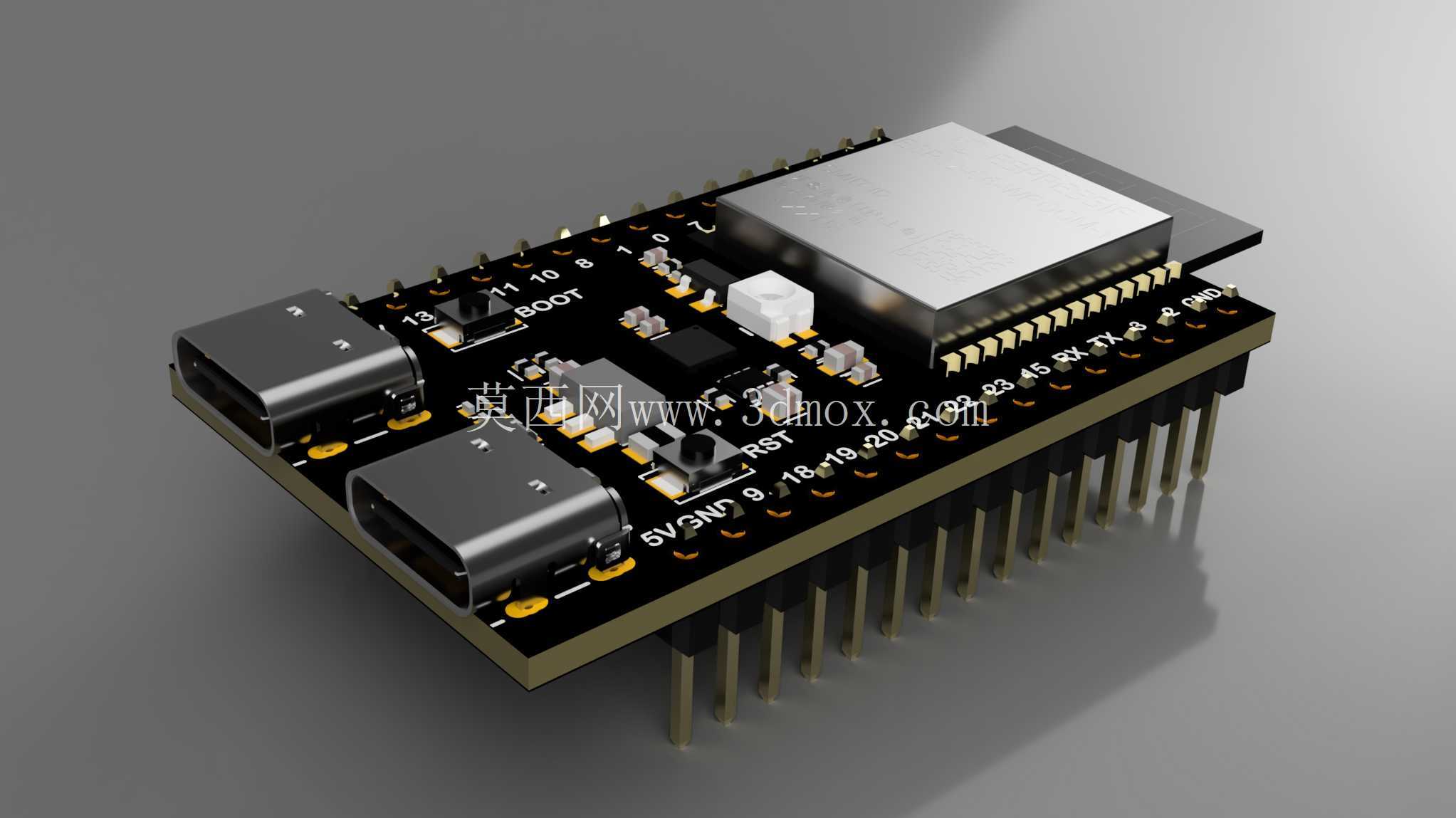

从功能特性来看，板载的核心通讯模组支持WiFi6与蓝牙5.3协议，可同时实现局域网上行数据传输、近场蓝牙配网与设备调试功能，双Type-C接口的布局分别对应固件烧录与串口通讯、供电功能，避免了单接口复用带来的调试冲突，工程人员在现场调试时可同时连接供电与串口日志输出设备，无需反复插拔切换接口。板载的BOOT与RST按键采用侧置布局，高度与排针顶端齐平，既不会在模块插装到母板时被误触，也能在裸板调试时方便按压操作，排针采用标准2.54mm间距双排针设计，所有GPIO、电源引脚、通讯接口全部引出，可直接适配市面上通用的面包板、洞洞板以及定制化的载板，无需额外制作转接线缆。

设计过程中，结构层面优先考虑了量产焊接与安装的边界约束，模组屏蔽罩的高度控制在3.2mm以内，Type-C接口的伸出长度与PCB板边齐平，插装到载板后整体突出载板高度不超过4mm，可适配厚度5mm以内的设备外壳开孔，不会出现接口与外壳干涉的问题。电源引脚的走线做了加宽处理，对应3.3V与5V输入的引脚位置预留了滤波电容的焊接位，可根据实际应用场景选择是否焊接，满足不同功耗等级外设的供电稳定性需求。PCB板的四角做了R1.5mm的圆角处理，避免批量生产周转过程中板边毛刺划伤操作人员，同时也能减少插装时与外壳安装柱的剐蹭。

安装边界方面，整板外形尺寸控制在51mm×25.5mm范围内，排针的焊接位置距离板边预留了1.2mm的安全距离，当模块插装到载板时，载板上对应位置的元件最高高度不能超过2mm，避免与模块底部的贴片元件发生干涉。板载天线的净空区域严格按照射频设计要求预留，对应PCB板边10mm范围内不能有金属结构件、铜箔走线，否则会直接影响无线信号的收发灵敏度，这一点在整机结构设计时需要特别注意，外壳对应天线位置不能做金属镀层或金属装饰件，尽量采用ABS、PC等非金属材质。

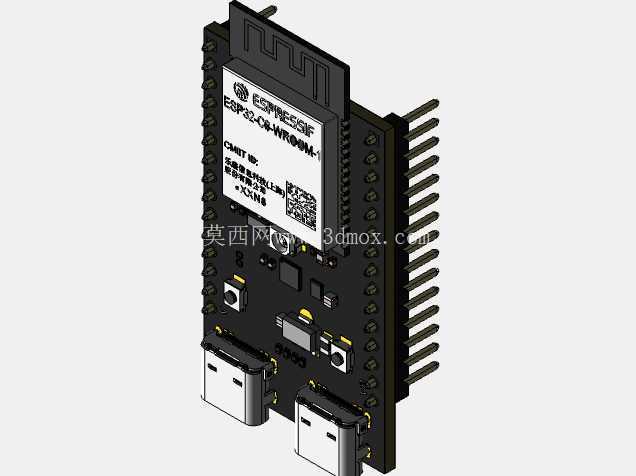

从结构建模的细节来看，所有元件的高度、引脚间距都按照实际物料的三维尺寸1:1还原，包括Type-C接口的内部弹片、屏蔽罩的倒角、排针的针脚长度都做了精准复刻，在做整机装配干涉检查时，可直接导入该模型验证安装间隙，无需额外调整元件位置。双USB接口的中心间距为18mm，对应外壳上的开孔尺寸可直接按照接口外形外扩0.2mm预留公差，避免组装时出现接口对位偏差。按键的按压行程预留了0.8mm的空间，外壳对应按键位置的筋位距离按键表面0.3mm，既不会出现按键卡滞，也能保证按压手感清晰。

实际项目选型时，这款模组可直接作为核心控制单元使用，无需额外扩展通讯电路，板载的Flash存储芯片可满足大部分固件程序的存储需求，外围仅需扩展对应的传感元件、驱动电路即可完成整机硬件设计，相比采用分立元件搭建的通讯电路，可减少至少60%的PCB布线工作量，同时降低射频电路调试的技术门槛，结构设计时仅需按照模型给出的安装边界预留空间，即可快速完成整机的结构适配，缩短项目的硬件开发周期。
