I2C接口2004字符液晶显示模块结构设计

　　在嵌入式开发、工业控制终端、小型智能设备的人机交互环节，字符型液晶始终是低成本信息反馈方案的首选，20列4行的字符规格刚好覆盖多数参数展示、状态提示的文本输出需求，搭配I2C串行接口能大幅减少主控芯片的IO口占用，这也是这类显示模组在各类开源硬件、小型工控板卡上普及率极高的核心原因。做这类模组的三维结构设计时，首先要对齐实际量产硬件的安装边界，整个模组的PCB基板长宽尺寸要匹配市售通用2004I2C屏的开模规格，四角的安装孔位严格对应M2螺丝的固定间距，孔位边缘预留足够的爬电距离，避免安装时螺丝挤压周边走线造成短路。

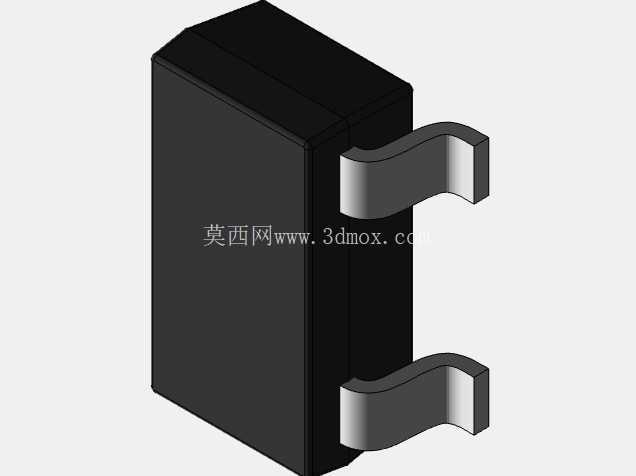

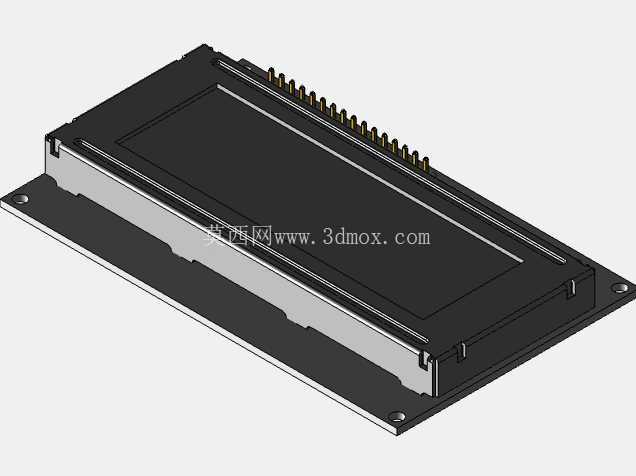

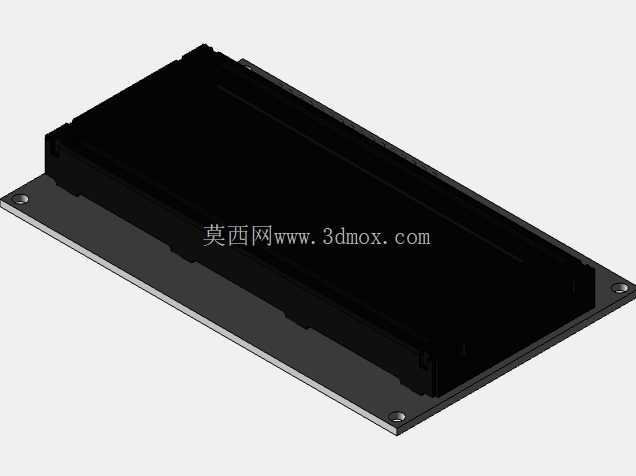

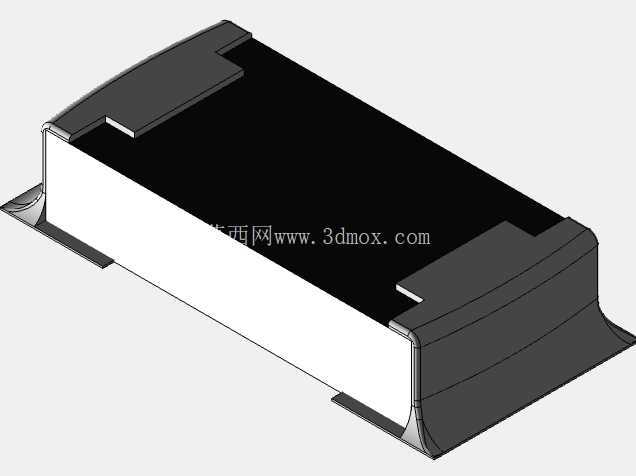

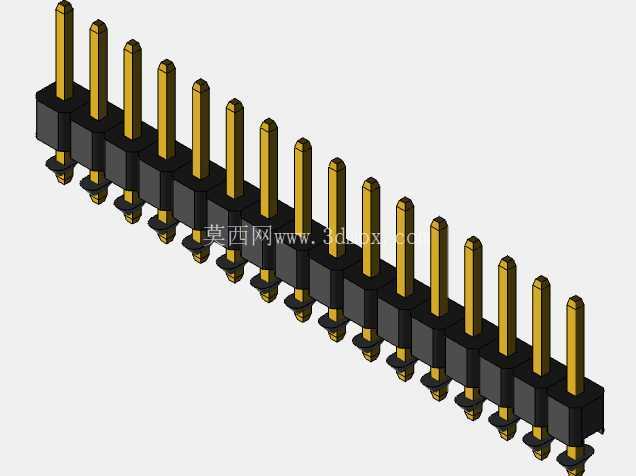

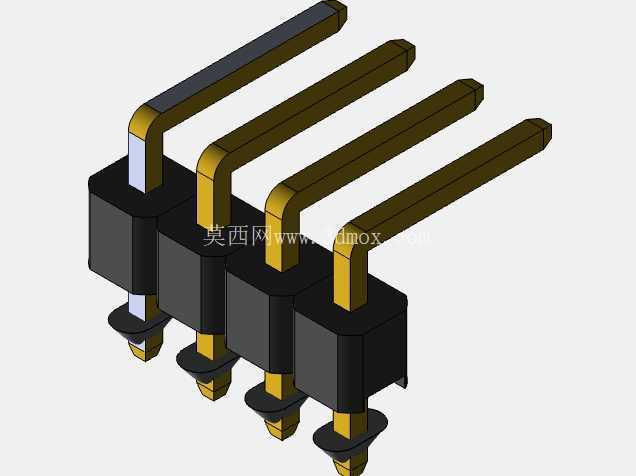

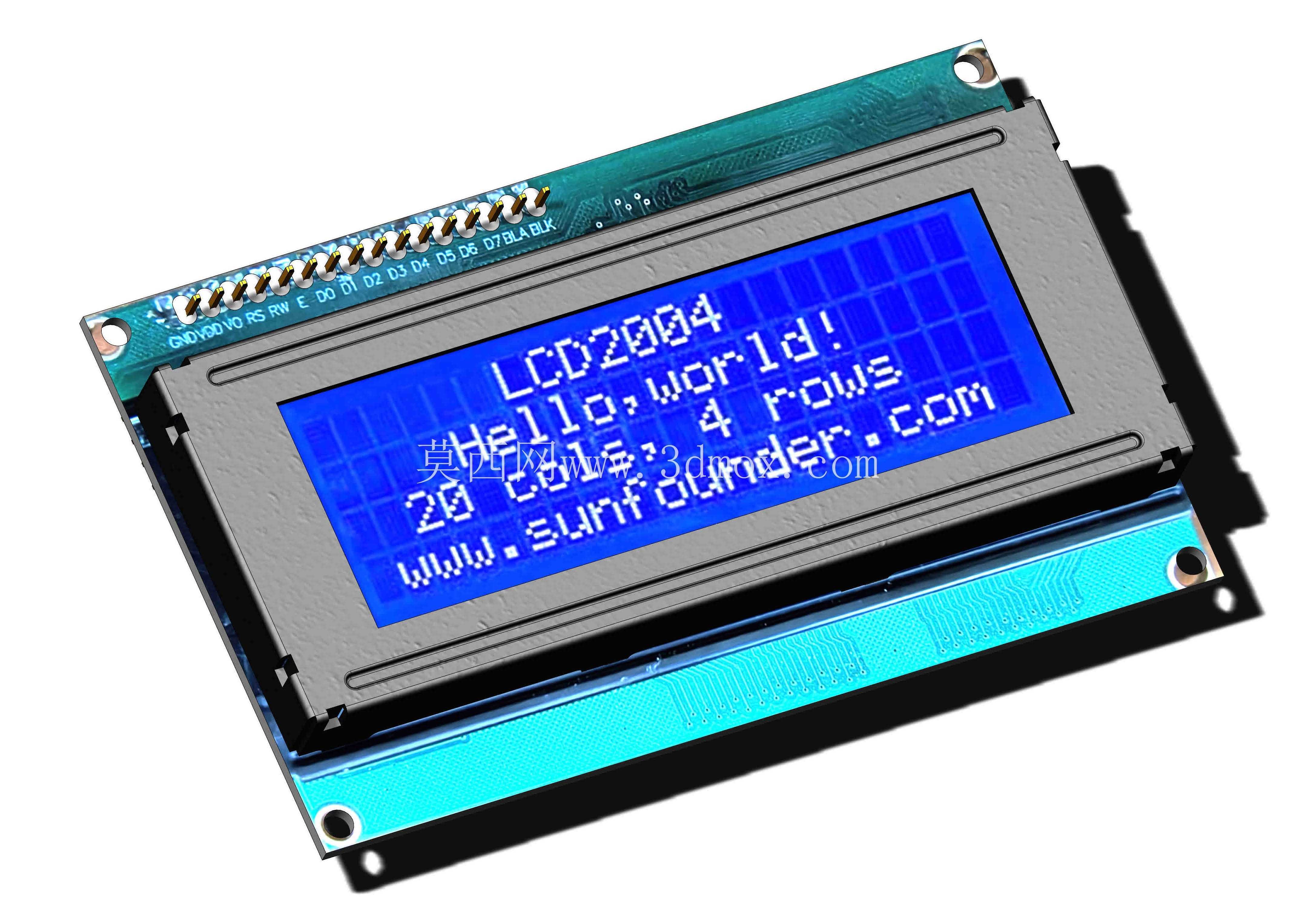

　　模组正面的液晶视窗区域要做精准的限位台阶，蓝底白字的液晶屏本体嵌装在PCB与金属屏蔽框之间，金属屏蔽框的折边高度刚好压住液晶屏的边缘黑边，既保证屏幕固定无松动，又不会遮挡有效显示区域，屏蔽框表面做哑光发黑处理，减少车间强光环境下的反光干扰，方便操作人员快速读取屏幕上的字符信息。屏幕下方的背光导光板要做厚度方向的公差适配，因为不同批次的背光板厚度存在±0.2mm的浮动，结构设计时在导光板与PCB之间预留微小的弹性间隙，搭配两侧的定位柱固定，避免装配后出现背光不均、局部亮斑的问题。I2C接口的转接板直接焊装在主PCB的侧边，接口引脚的排针伸出高度要控制在合理范围，既方便用户插装杜邦线连接主控，又不会因为排针过高导致模组无法嵌入薄型设备的面板开孔。面板安装时的视窗开口尺寸要比屏幕有效显示区域单边大1mm，给装配公差留出余量，同时在屏幕与面板之间加装薄型EVA泡棉条，既能阻挡灰尘进入设备内部，又能缓冲设备运输过程中的振动冲击，避免屏幕因为磕碰出现碎裂、漏液的问题。

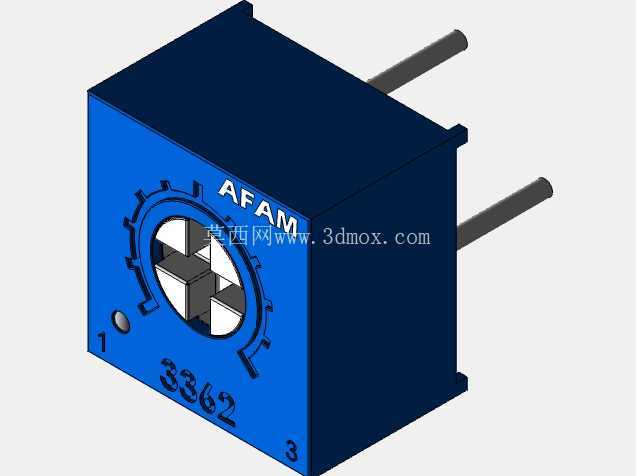

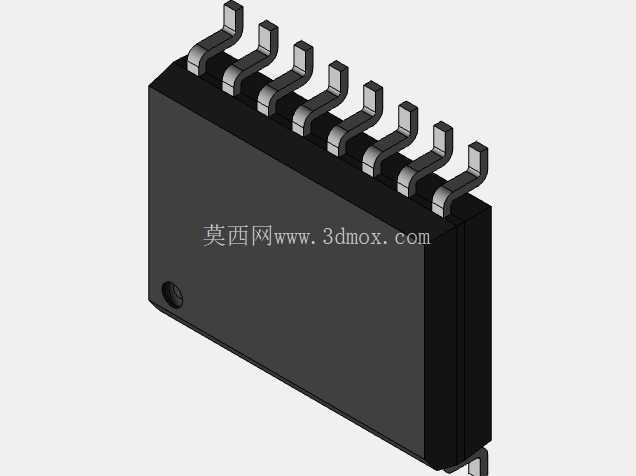

　　从实际应用场景来看，这类显示模组常被用在小型温控器、3D打印机操作面板、开源机器人控制端、小型检测设备的参数显示区，不需要复杂的图形显示能力，仅靠字符输出就能完成温度数值、设备运行状态、故障代码、操作菜单的展示，I2C接口仅需要SDA、SCL两根信号线就能完成通信，加上电源和地线总共四根接线，相比并行接口的2004屏减少了近十根接线，极大简化了设备内部的线束布局，也降低了接线错误导致的硬件损坏概率。设计过程中还要考虑模组的堆叠高度，从PCB背面到屏蔽框正面的总厚度要控制在常规嵌入式安装的允许范围内，背面的驱动芯片、背光引脚等突出元器件要做高度避让，避免安装时和设备内部的其他电路板、结构件产生干涉。金属屏蔽框除了固定屏幕的作用，还要兼顾电磁屏蔽效果，折边处和PCB的接地焊盘可靠接触，减少工业现场复杂电磁环境对显示信号的干扰，避免屏幕出现乱码、字符闪烁的问题。屏幕的对比度调节电位器布置在PCB侧边的易操作位置，用户在设备调试阶段不用拆开整机外壳，就能通过小孔用螺丝刀调整电位器，获得最清晰的字符显示效果。背光的供电引脚单独做走线加宽处理，避免大电流供电时的线损导致背光亮度不足，同时在背光供电回路预留焊盘位置，方便用户根据需求加装限流电阻，调整背光亮度适配不同的使用环境。

　　整个模组的所有棱角都做R0.5的圆角处理，避免生产装配过程中锋利的板边划伤操作人员的手部，PCB边缘做丝印层的引脚标识，每个接线引脚的功能都清晰标注，方便用户接线时快速识别，减少调试阶段的查线时间。在结构建模时，所有配合尺寸都按照实际硬件的公差带做偏移处理，比如屏蔽框和液晶屏的配合间隙取0.1mm，既保证装配时能顺利嵌入，又不会因为间隙过大导致屏幕晃动；安装孔的直径取2.2mm，适配M2自攻螺丝或者铜柱的安装需求，孔位周边的丝印层做避让，避免螺丝拧紧时刮掉丝印标识。这类字符液晶模组虽然结构不复杂，但作为设备和人交互的直接窗口，每一处尺寸细节都会影响最终的装配体验和使用效果，建模时需要反复核对实际硬件的测量尺寸，确保导出的模型能直接用于面板开孔、安装结构设计，不用后续反复调整尺寸参数。
