小型桌面级4060行程数控雕刻加工设备

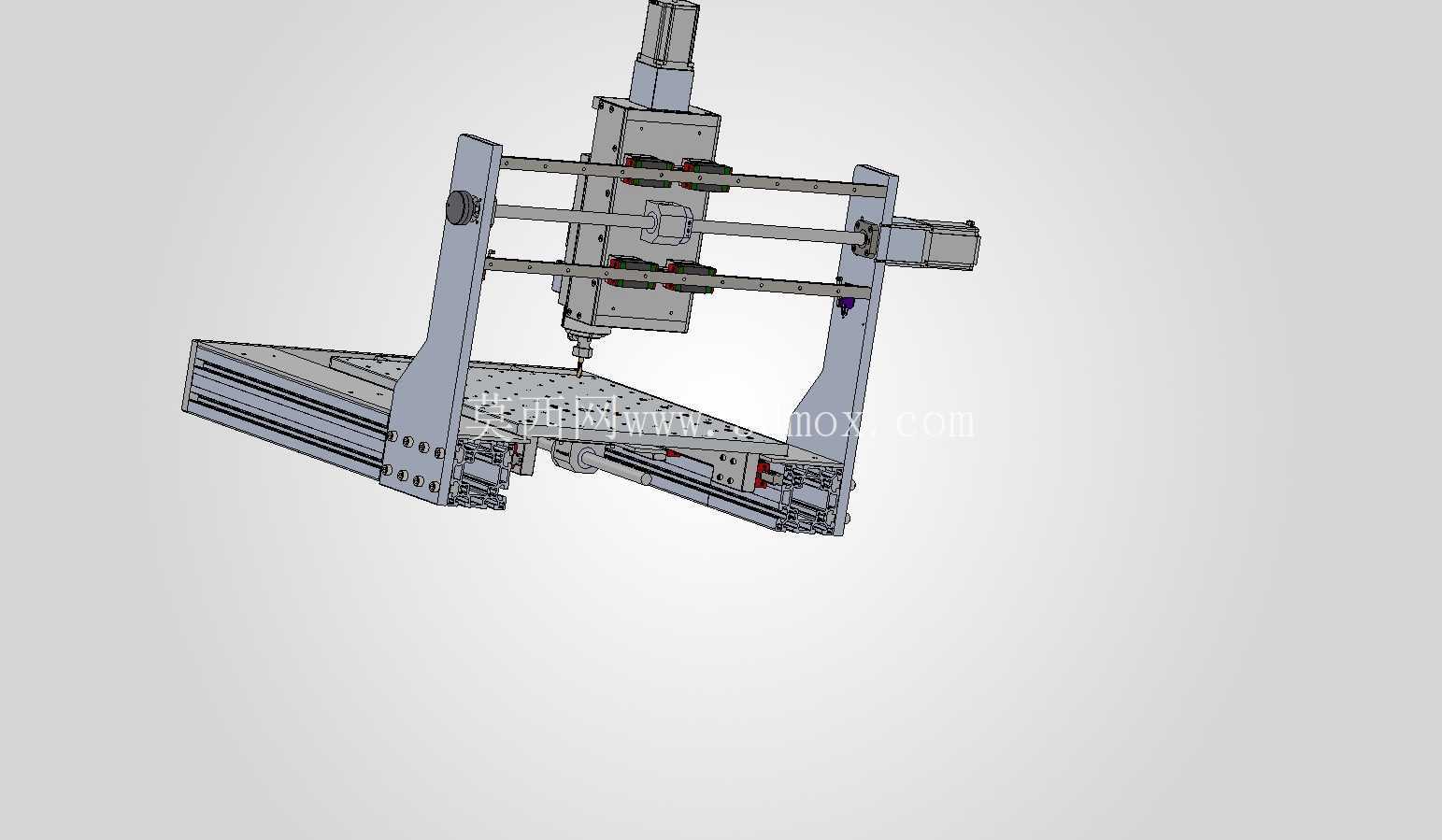

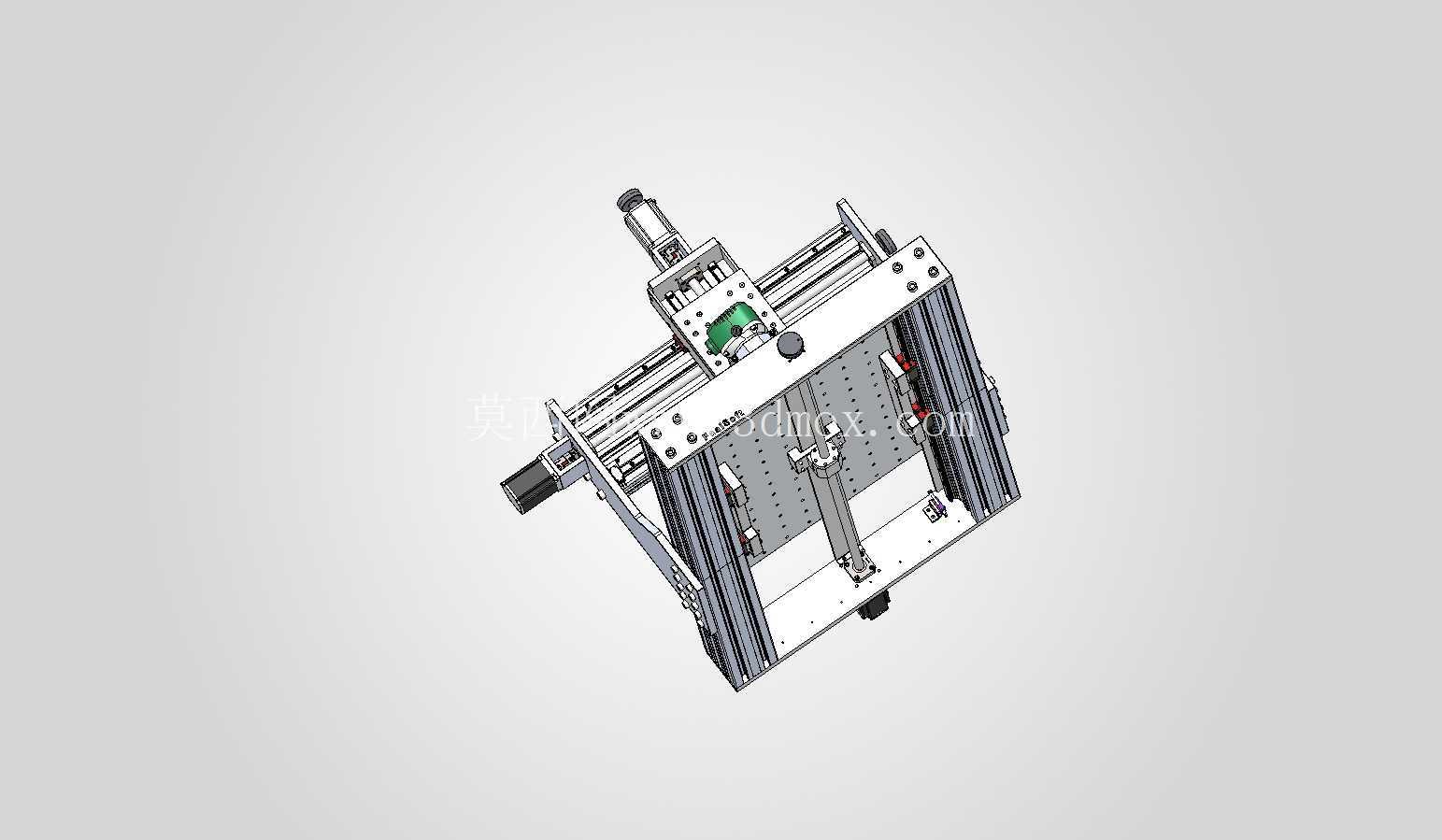

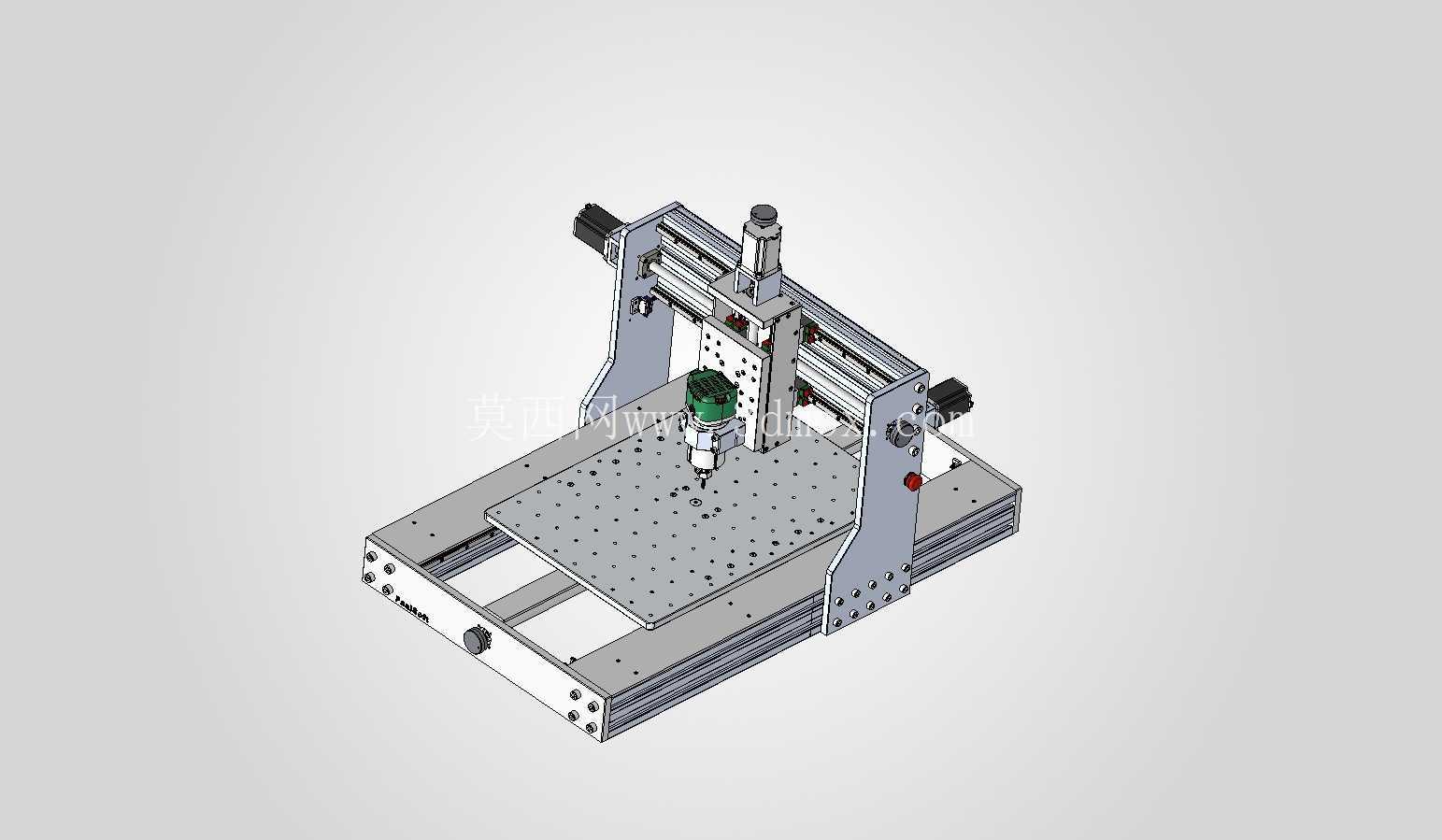

　　这套三轴联动的数控加工设备，核心适配小批量非标零件加工、手板样件制作、软质金属与非金属材料的精密切削场景，在个体工坊、创客空间、教学实训场景中有着极高的适配性，既可以完成亚克力、PVC、密度板等非金属材料的浮雕、切割、打孔作业，也能针对铝合金、铜材等软金属进行低速轻切削加工，覆盖文创产品制作、工艺礼品加工、小型五金零件打样、教学演示等多元使用需求。设备整体采用龙门式动梁结构设计，机架主体以标准工业铝型材拼接搭建，这种设计思路既兼顾了组装调试的便捷性，也能在控制整体自重的前提下保证机架的刚性储备，避免切削过程中出现共振导致的加工表面振纹。

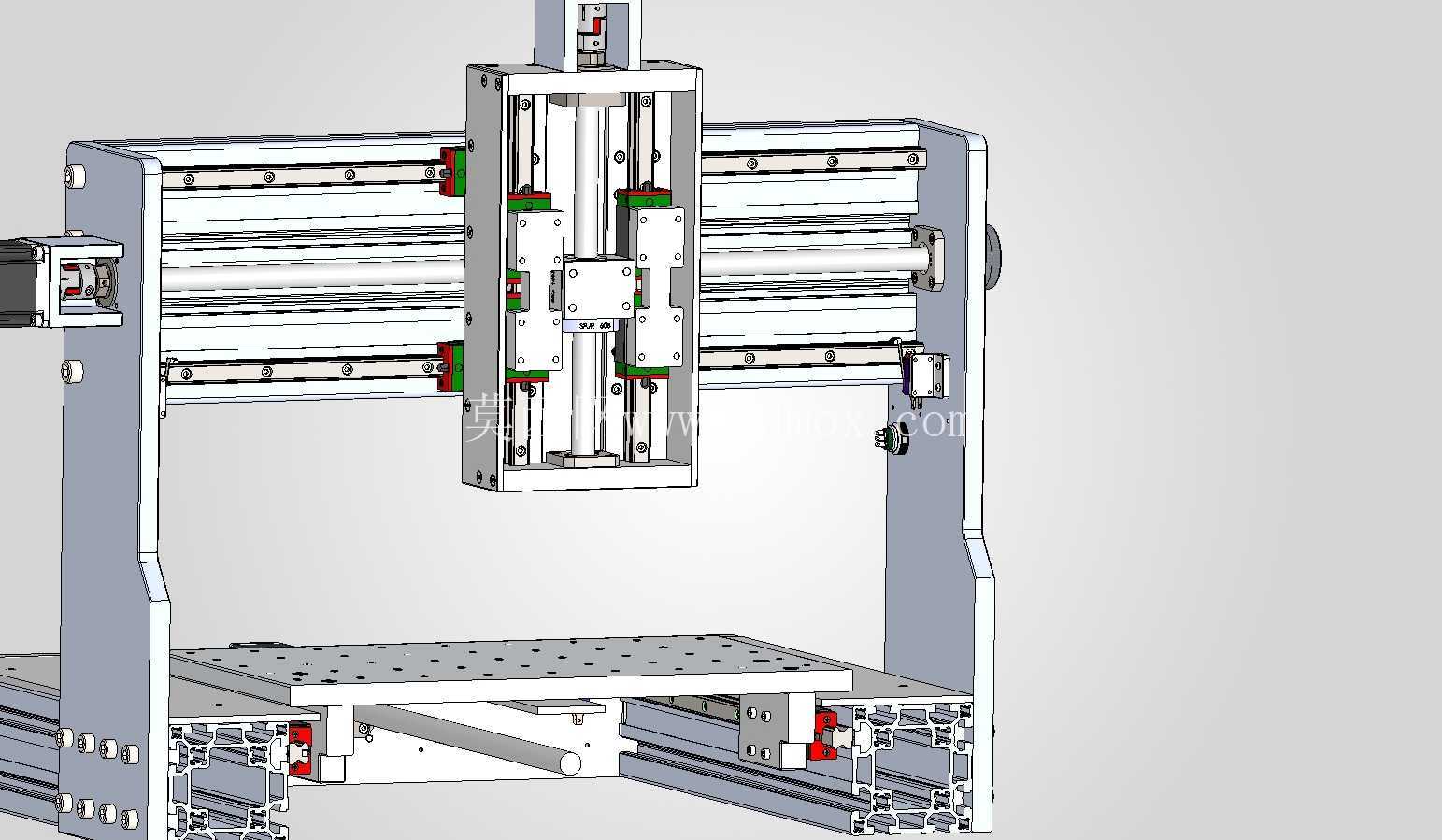

　　X轴方向采用双直线导轨搭配同步带传动的布局，两侧导轨平行度在装配阶段需要通过百分表打表校准，保证龙门移动过程中无卡滞、无偏摆，有效行程覆盖600mm长度范围，足够容纳多数常规尺寸的加工工件；Y轴传动组件集成在移动龙门横梁上，主轴安装座沿横梁做横向进给，有效行程为400mm，与X轴形成的矩形加工区域可以适配市面上多数通用规格的工装夹具、台钳等装夹配件，无需额外定制非标装卡结构。Z轴方向采用垂直滑台布局，搭载高速电主轴作为切削执行端，主轴夹头适配标准ER系列筒夹，可以装夹不同直径的铣刀、雕刻刀、钻头等切削刀具，Z轴有效行程满足不同厚度工件的加工深度需求，滑台部分采用双导轨支撑结构，抵消主轴高速运转时的径向跳动，保证垂直进给的精度稳定性。

　　工作台面采用带密集安装孔的多孔铝板设计，孔位按照标准间距阵列排布，既可以通过压板螺栓直接固定待加工工件，也能快速适配通用型平口钳、旋转轴附件等拓展配件，无需在台面上重新钻孔攻丝，大幅缩短工件装夹的准备时间。传动部分的驱动单元采用步进电机搭配细分驱动器的方案，在保证进给扭矩足够的前提下控制整体制造成本，各轴的行程两端均设置了硬限位与光电软限位双重保护结构，避免设备回零或者超程运行时出现撞机损坏传动组件的问题。电气控制部分的元器件集中安装在机架侧方的控制仓内，走线全部通过铝型材的内置槽道布设，既避免加工过程中切削碎屑、切削液飞溅损坏线路，也让设备整体外观更整洁，没有外露的杂乱线束。

　　设备整体的安装边界紧凑，不需要占用过大的车间场地，普通的标准工作台即可承载放置，对使用场地的承重、空间要求较低，同时各轴的传动组件、导轨滑块都预留了润滑注油位置，日常维护只需要定期加注润滑脂、检查同步带张紧度即可，不需要复杂的专业维保操作。从结构设计逻辑来看，这套设备没有追求冗余的过高参数，而是围绕小型加工场景的实际需求做平衡，在刚性、精度、成本、组装难度之间找到适配点，所有的标准件都选用工业领域通用的规格型号，后期更换易损件、拓展功能都不需要定制特殊配件，比如后期可以根据加工需求更换更高功率的主轴、加装吸尘罩、加装冷却喷雾系统，甚至可以替换传动组件升级为丝杠传动来提升重切削能力，整体结构的拓展冗余度足够支撑不同用户的个性化改装需求。在实际加工过程中，这套设备的运行噪音控制在可接受范围内，不需要额外做隔音处理，适合在室内办公、教学场景下使用，三轴的进给速度匹配对应材料的切削参数，可以满足常规加工的效率需求，加工精度能够达到手板制作、工艺加工的公差要求，对于不需要大型加工中心完成的小型工件加工任务，这套设备可以以更低的使用成本完成对应作业，同时设备的组装调试过程也能帮助使用者深入理解数控设备的运动逻辑、装配校准要点，对于数控技术学习、结构设计验证也有很高的参考价值。
